Popis produktu: D42V55F5.3 - snižující měnič - 5,3 V 6 A - Pololu 5572
Pololu D42V55F5.3 je spínaný snižující měnič , který efektivně snižuje vstupní napětí na stabilních 5,3 V. Na rozdíl od lineárních regulátorů nabízí výrazně vyšší energetickou účinnost , což se promítá do nižších tepelných ztrát a delší životnosti baterie. Modul podporuje široký rozsah vstupního napětí od 5,3 V do 60 V a poskytuje proud až 6 A , což mu umožňuje napájet jak digitální systémy, tak i náročnější zařízení. Vestavěné ochranné prvky, jako je ochrana proti přehřátí, přetížení a přepólování , zajišťují bezpečný a stabilní provoz.
V naší nabídce je i verze s výstupním napětím 5 V – podívejte se!

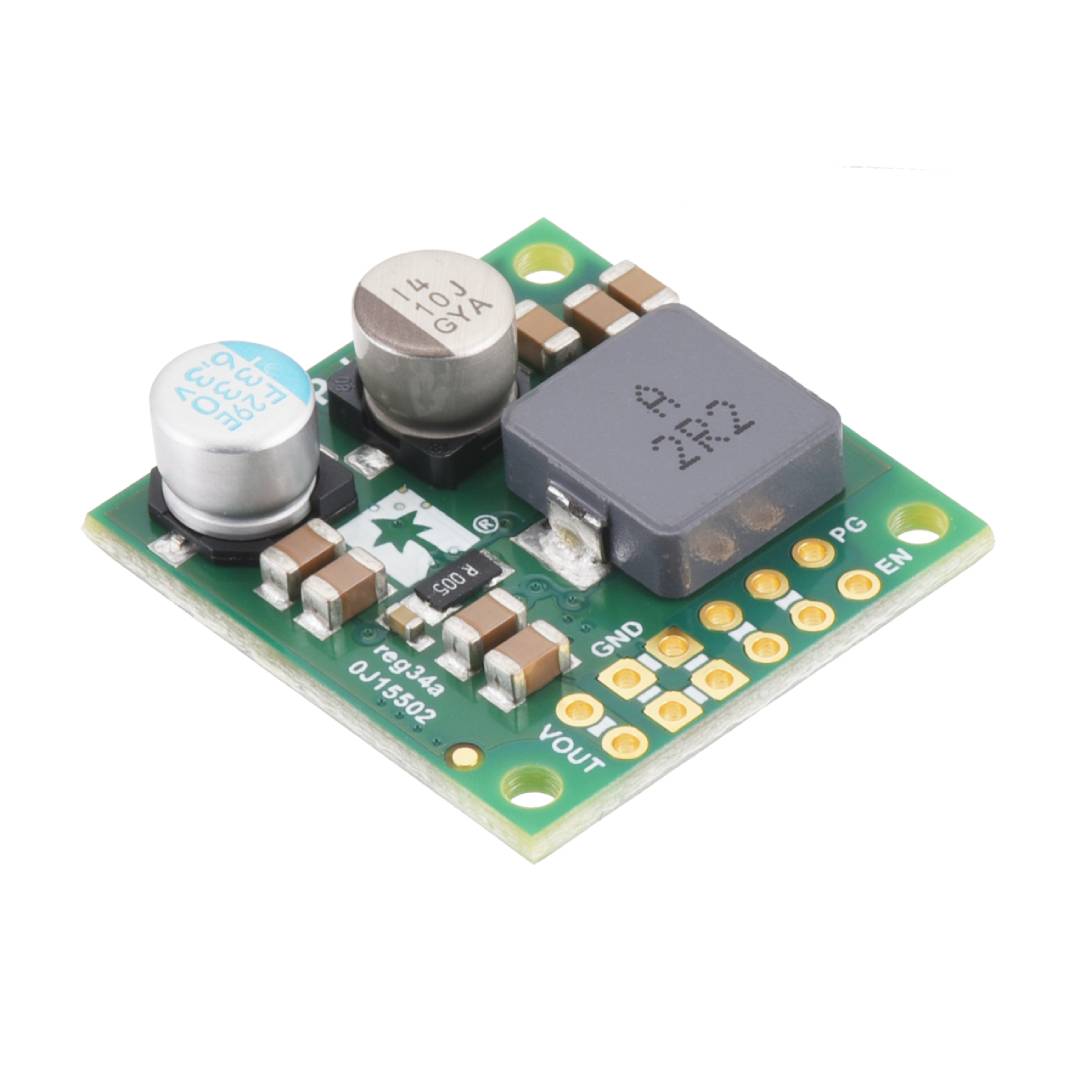

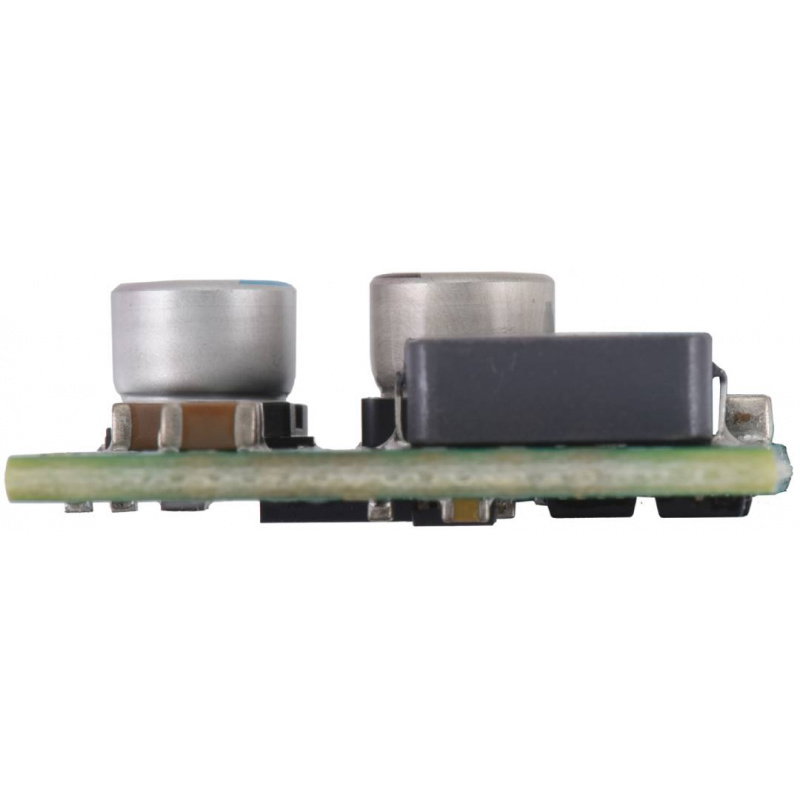

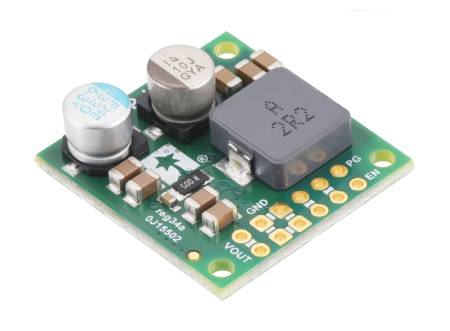

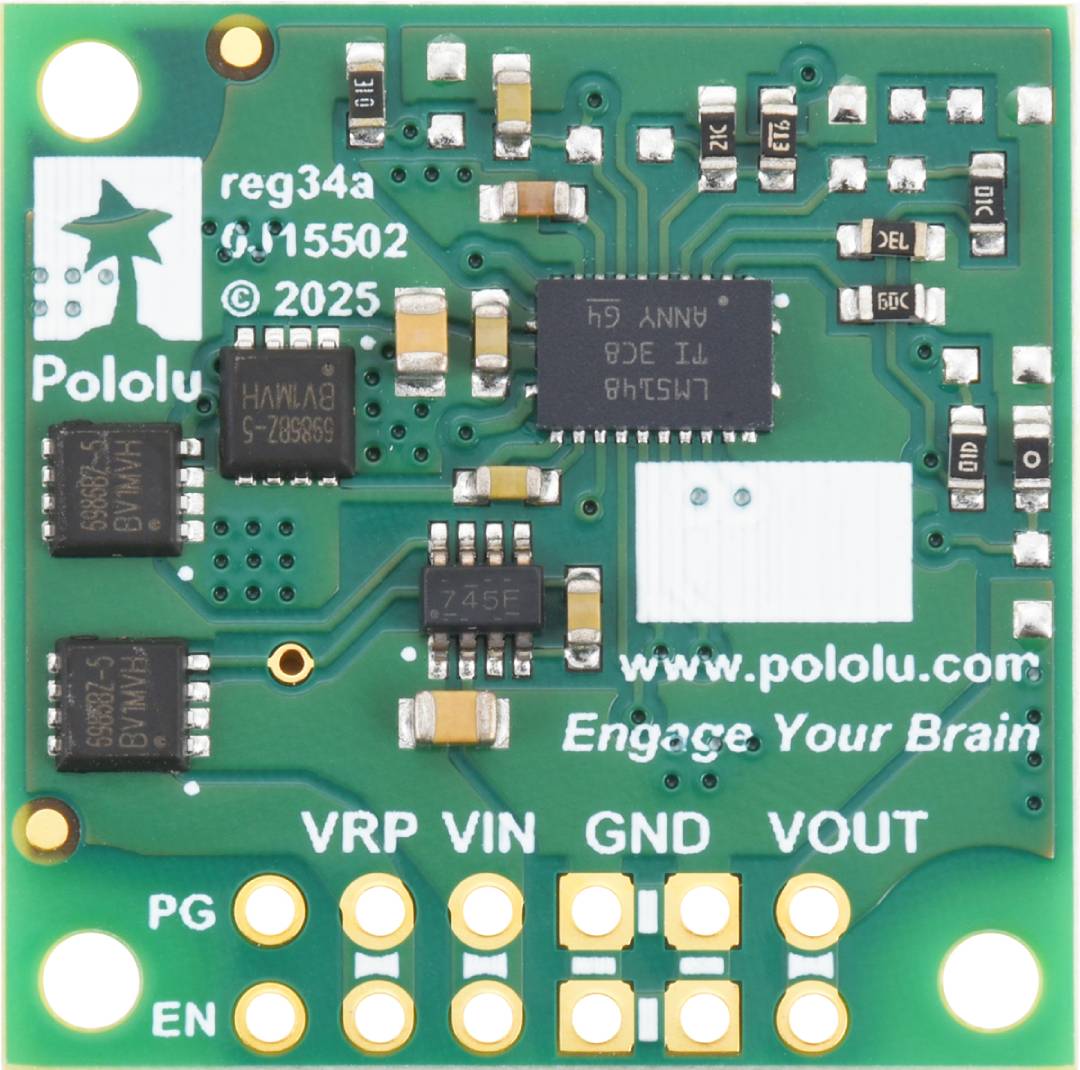

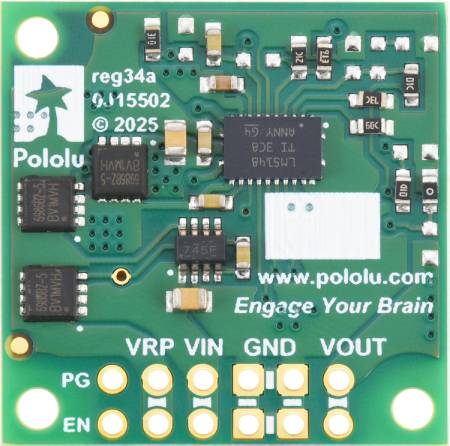

D42V55F5.3 - snižující měnič - 5,3 V 6 A - Pololu 5572.
Převodník poskytuje stabilní napětí 5,3 V.
Hlavní vlastnosti snižujícího měniče
- Rozsah vstupního napětí : od 5,3 V do 60 V - široká škála aplikací
- Výstupní napětí : 5,3 V (konstantní) - stabilní napájení
- Výstupní proud : až 6 A - vysoká proudová účinnost
- Účinnost : od 70 % do 95 % – energeticky úsporný provoz
- Provozní frekvence : cca 400 kHz - stabilní provoz
- Klidový proud : méně než 0,2 mA - nízká spotřeba energie
- Ochrana : tepelná, nadproudová, proti přepólování
- Funkce softstartu : řízené spouštění napětím

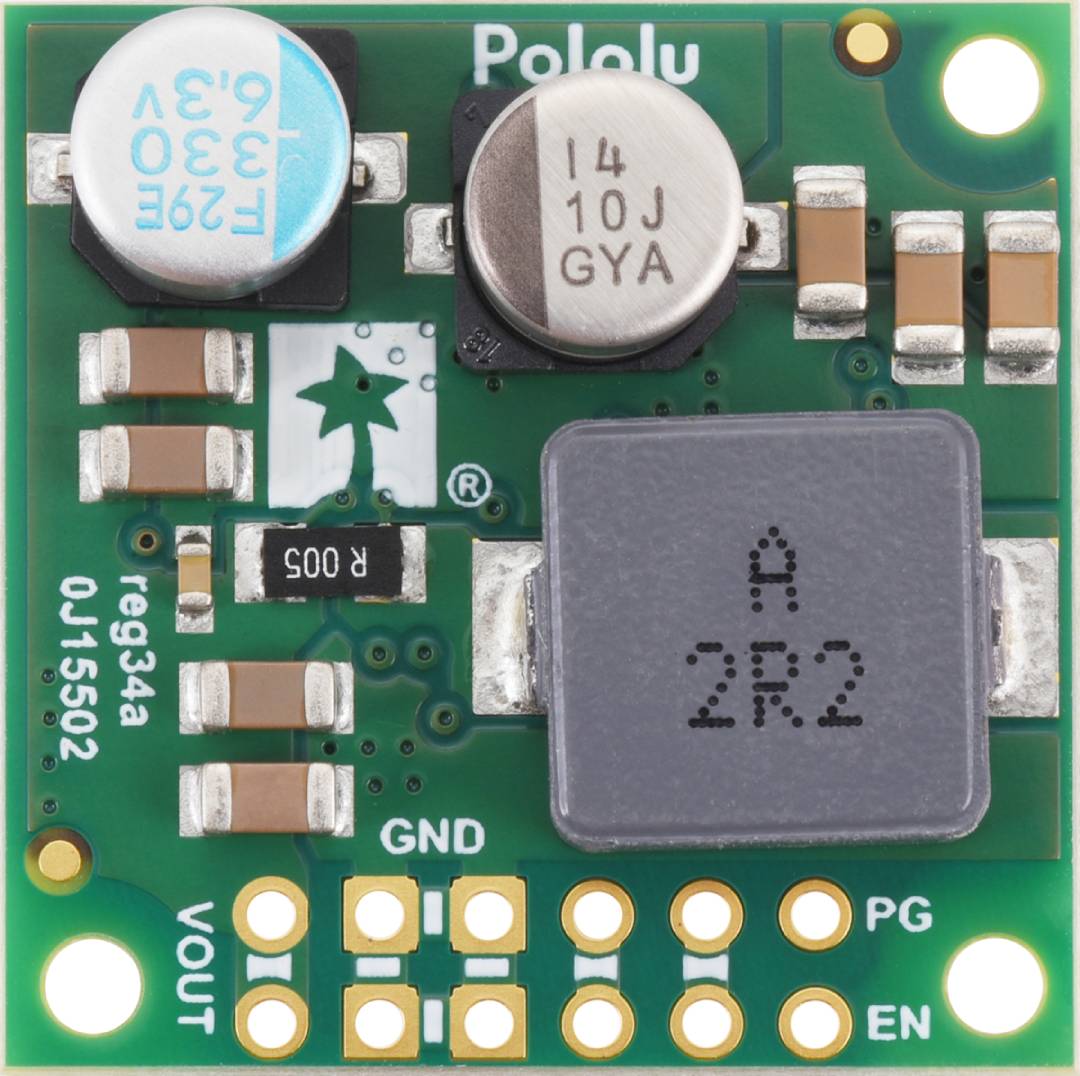

Zapojení pinů snižujícího měniče Pololu D42V55F5.3
Modul má standardní rozteč 2,54 mm pro snadné použití s nepájivými deskami a deskami plošných spojů . Základní piny jsou VIN (vstup napájení), VOUT (výstup napětí) a GND (uzemnění) , které jsou duplikovány pro zlepšení vedení proudu. Další piny rozšiřují funkčnost systému. EN umožňuje zapínání a vypínání převodníku, což je obzvláště užitečné v energeticky úsporných systémech. PG (Power Good) indikuje správné výstupní napětí, zatímco pin VRP poskytuje přístup ke vstupnímu napětí po aktivaci ochrany.

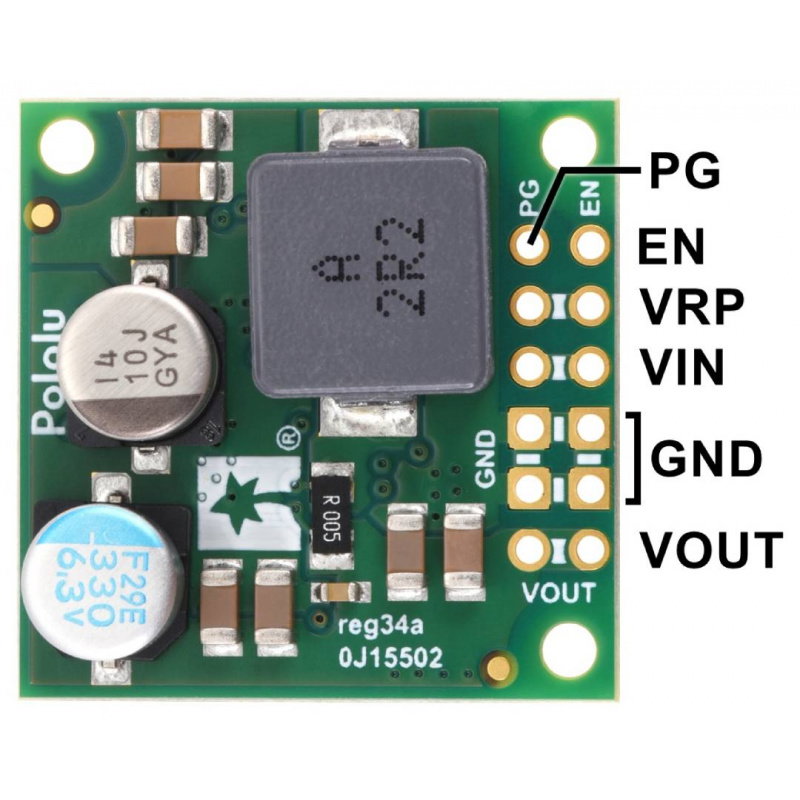

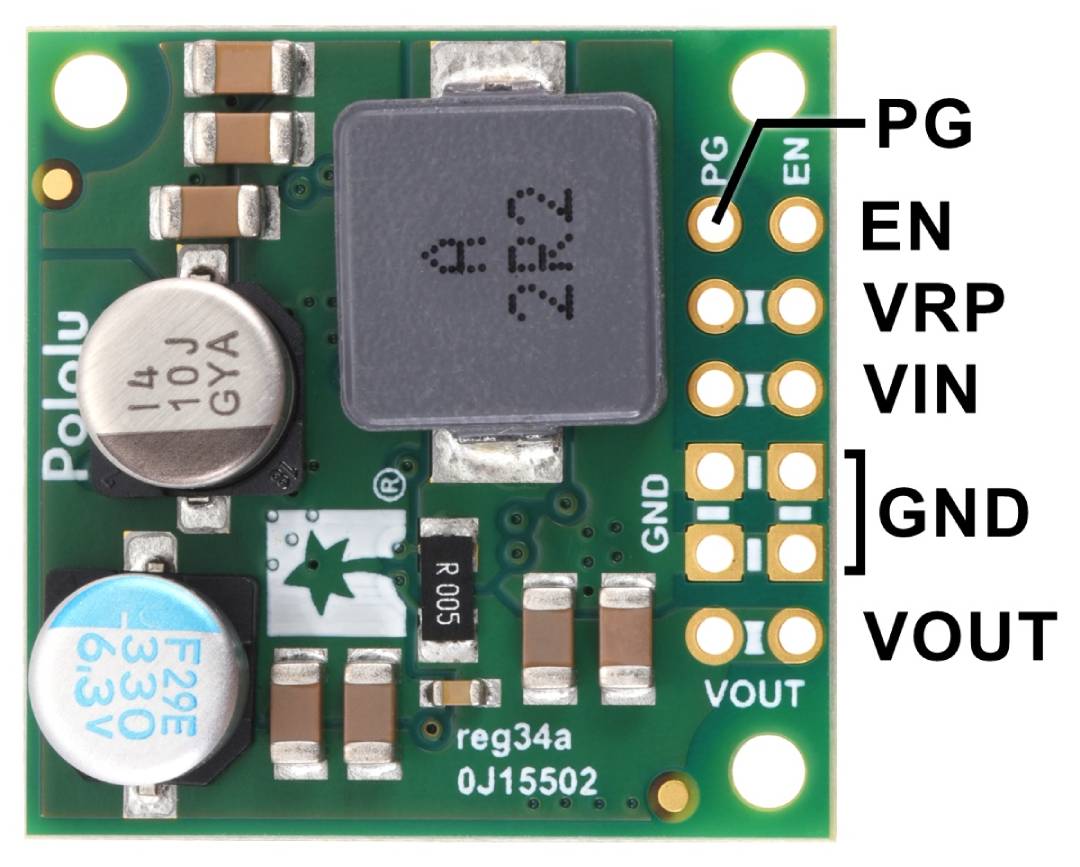

Piny modulu.

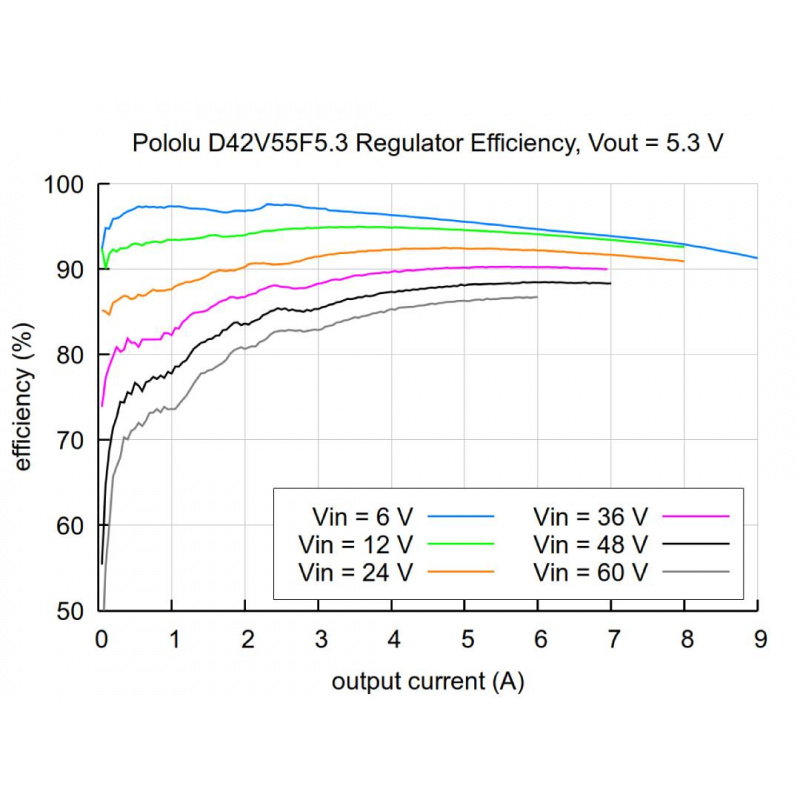

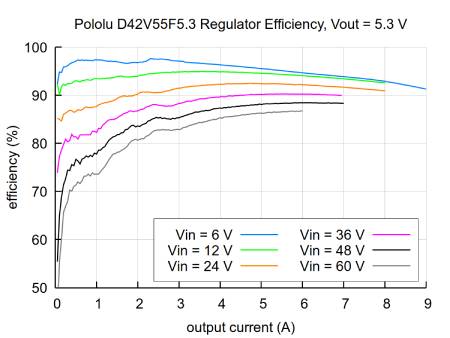

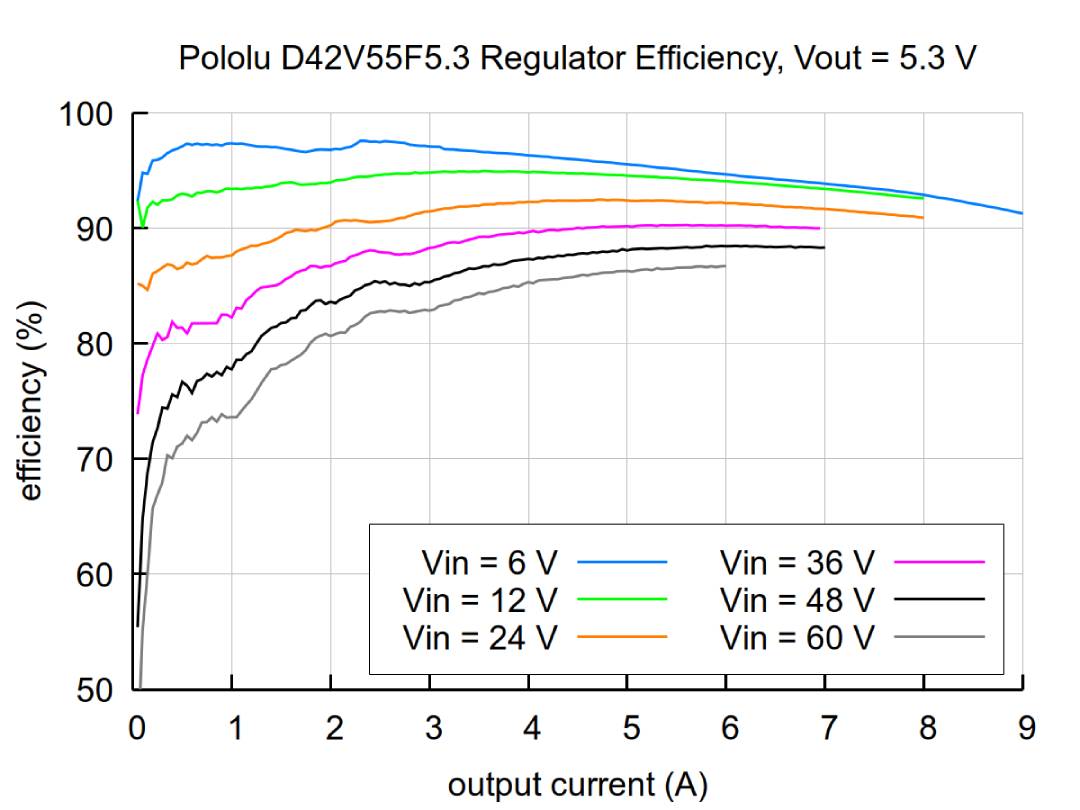

Typická účinnost měniče.
Účinnost a proud DC-DC měniče 5,3 V 6 A
Měnič nabízí vysokou účinnost v rozmezí od 70 % do 95 % , což výrazně snižuje ztráty energie a tvorbu tepla. Maximální účinnosti je dosaženo při optimálním zatížení a mírném vstupním napětí. Maximální trvalý výstupní proud je až 6 A , ale jeho skutečná hodnota závisí na provozních podmínkách, jako je vstupní napětí, okolní teplota a způsob chlazení. Při vyšších vstupních napětích může být dostupný proud snížen v důsledku tepelných omezení.
Technické specifikace převodníku
- Typ: snižující měnič (buck)
- Vstupní napětí: 5,3 V až 60 V
- Výstupní napětí: 5,3 V (± 3 %)
- Výstupní proud: až 6 A
- Účinnost: 70 % až 95 %
- Klidový proud: méně než 0,2 mA
- Frekvence: cca 400 kHz
- EN vstup: ano
- PG výstup: ano
- Rozteč pinů: 2,54 mm
- Montážní otvory: 3 x M2
- Rozměry: 25,4 x 25,4 x 9 mm
- Hmotnost: 6,5 g
Obsah sady
- 1x D42V55F5.3 - snižující měnič - 5,3 V 6 A - Pololu 5572
Do otvorů lze připájet oblíbené proužky Goldpin, rozteč pinů je 2,54 mm.
