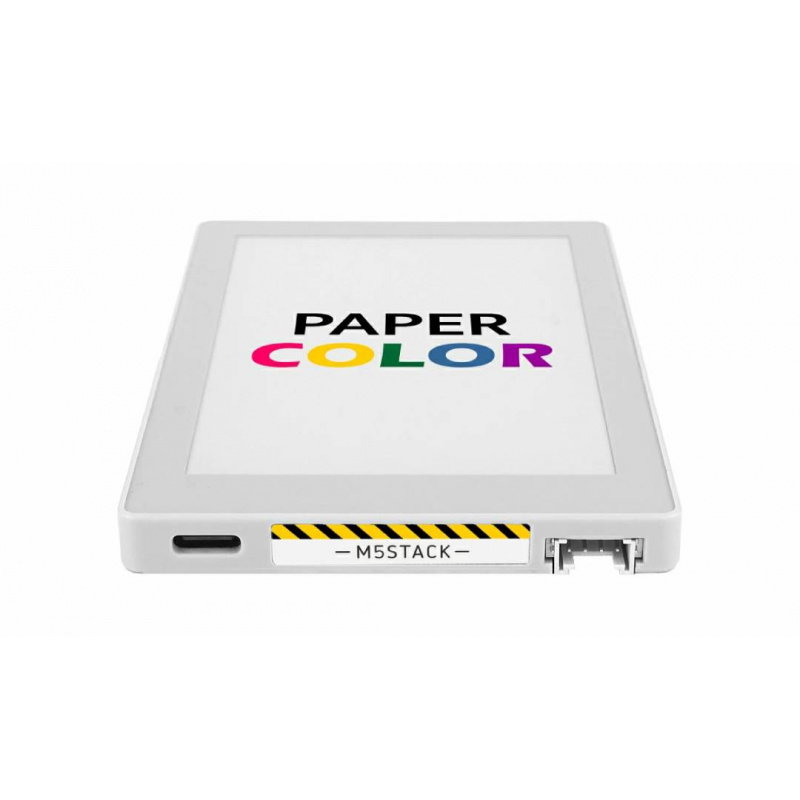

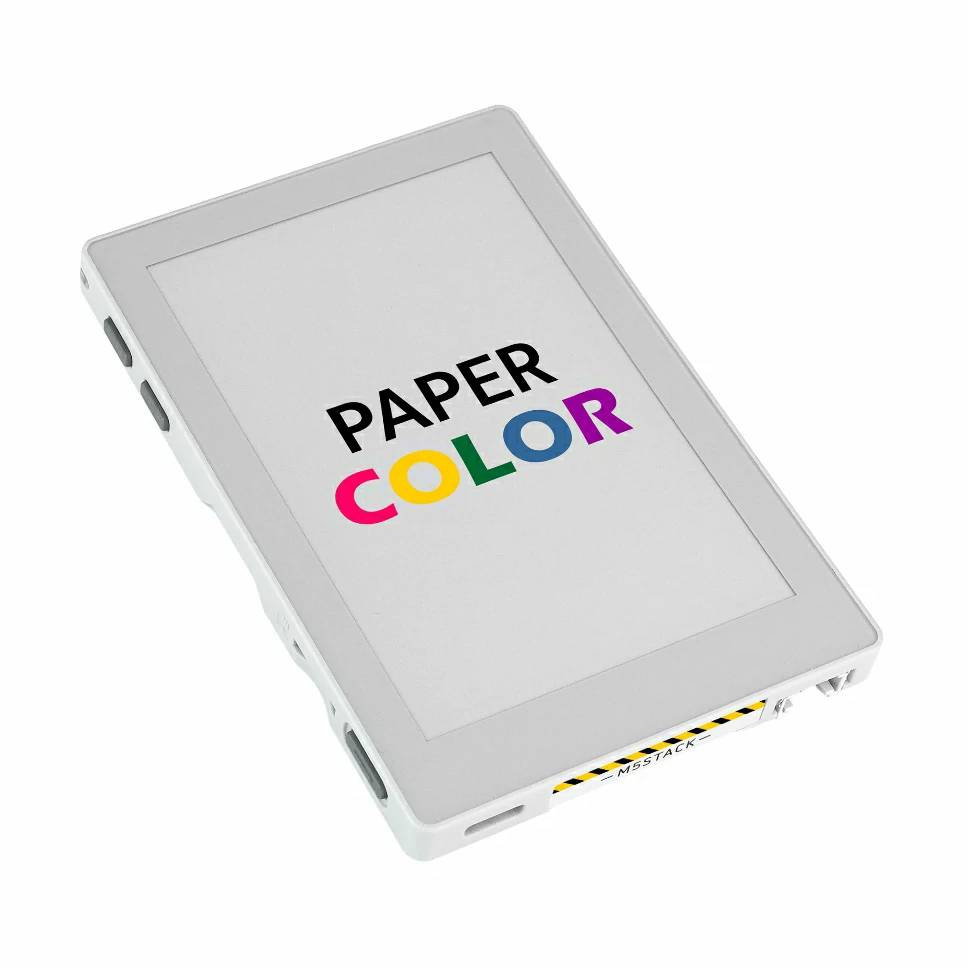

Popis produktu: Vývojová sada M5Paper Color ESP32S3 - vývojový modul ESP32-S3 - 4'' e-papír, 6barevný displej E Ink Spectra - M5Stack C151
M5Stack PaperColor je moderní vývojová platforma s mikrokontrolérem ESP32-S3R8 , dvoujádrovým procesorem Xtensa LX7 s frekvencí až 240 MHz, 16 MB flash paměti a 8 MB PSRAM. M5Paper Color využívá 4palcový displej E Ink Spectra 6 s rozlišením 400 x 600 pixelů, který dokáže zobrazit šest barev a zároveň si zachovává vynikající čitelnost i na přímém slunečním světle. Vestavěná baterie s kapacitou 1250 mAh a pokročilý systém správy napájení M5PM1 umožňují dlouhodobý provoz s minimální spotřebou energie. Modul navíc nabízí zvukové funkce, senzory prostředí, hodiny reálného času (RTC), slot pro kartu microSD a rozšiřující rozhraní HY2.0-4P kompatibilní s ekosystémem M5Stack.
Vývojová sada M5Paper Color ESP32S3 - vývojový modul ESP32-S3 - 4'' elektronický papír, 6barevný displej E Ink Spectra - M5Stack C151.

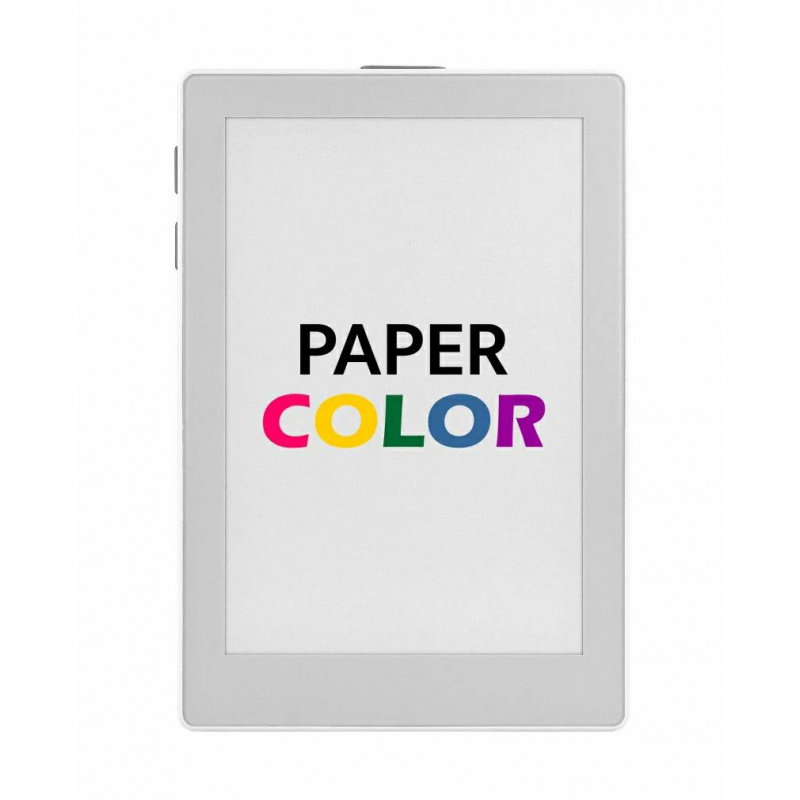

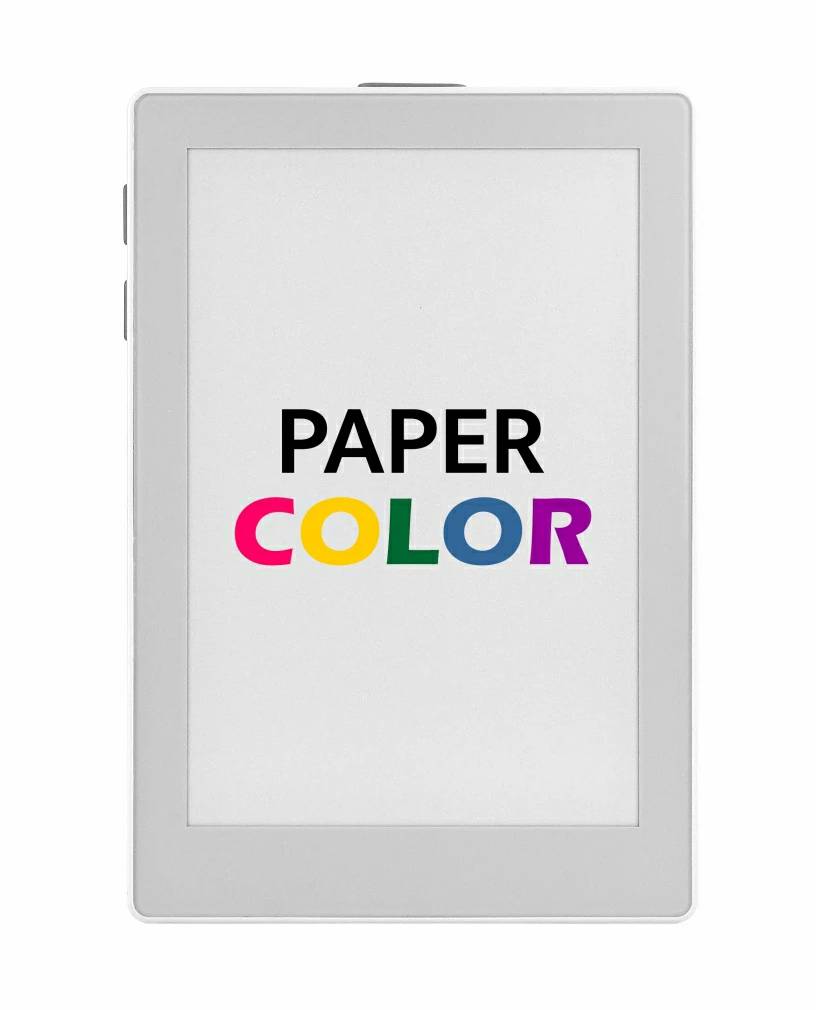

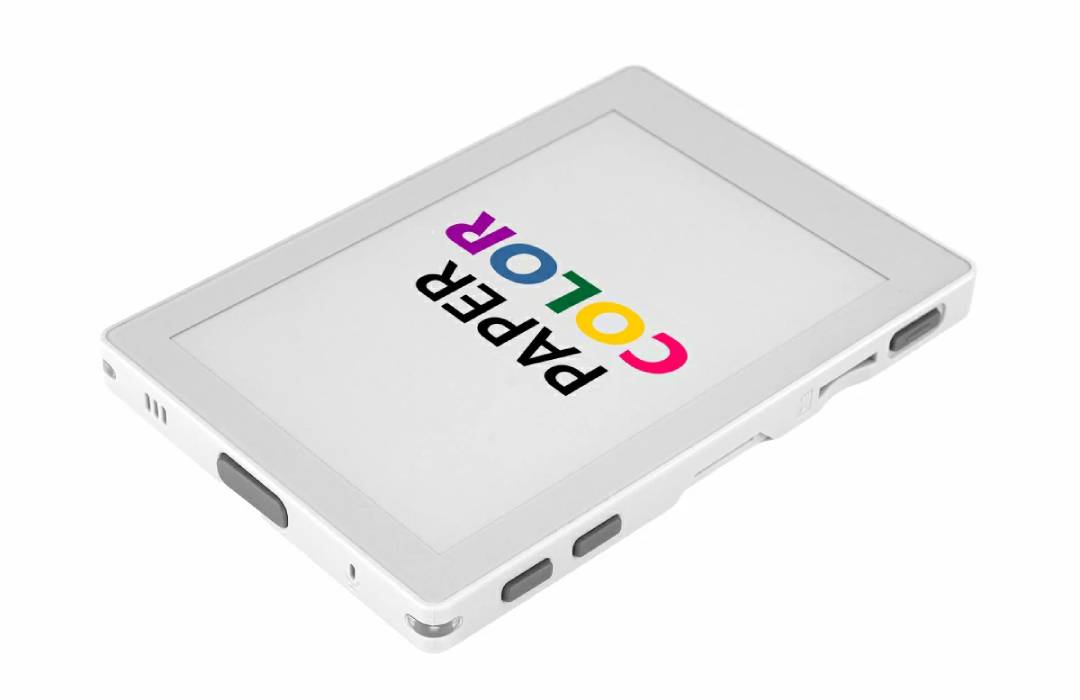

Modul má 4palcový, plně barevný displej E Ink Spectra 6 s rozlišením 400 x 600 pixelů.
Hlavní vlastnosti vývojářské sady M5Paper Color ESP32S3
- ESP32-S3R8 : Dvoujádrový mikrokontrolér Xtensa LX7 s frekvencí až 240 MHz
- 16 MB Flash a 8 MB PSRAM : dostatek paměti pro rozsáhlé aplikace IoT a GUI
- Šestibarevný displej E Ink Spectra : úhlopříčka 4 palce, rozlišení 400 x 600 pixelů
- 2,4 GHz WiFi připojení : bezdrátová komunikace se sítí a službami IoT
- Baterie 1250 mAh : dlouhá provozní doba v terénu
- Audio systém : kodek ES8311, MEMS mikrofon a 1W reproduktor
- Snímač SHT40 : měření okolní teploty a vlhkosti
- Hodiny reálného času RX8130CE : Měření času během samostatného provozu
- Slot pro microSD kartu : možnost ukládání dat a obrazových souborů
- Rozhraní HY2.0-4P : snadné rozšíření projektu o další moduly
- Nízká spotřeba energie : pouze 92,53 μA v pohotovostním režimu

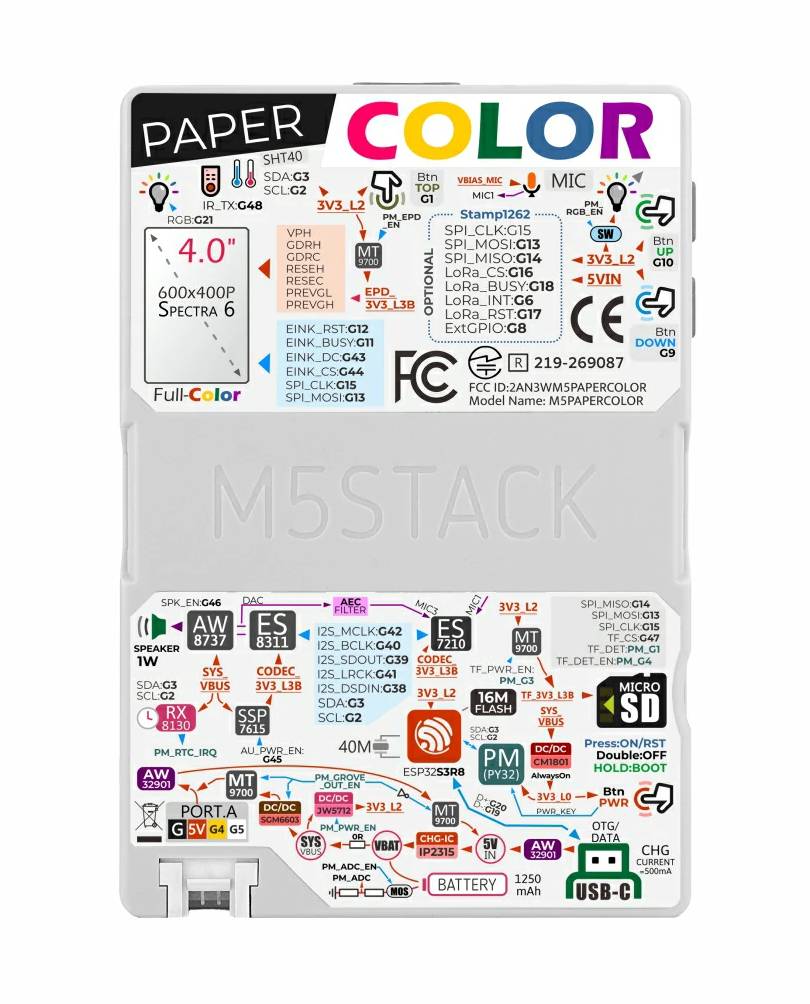

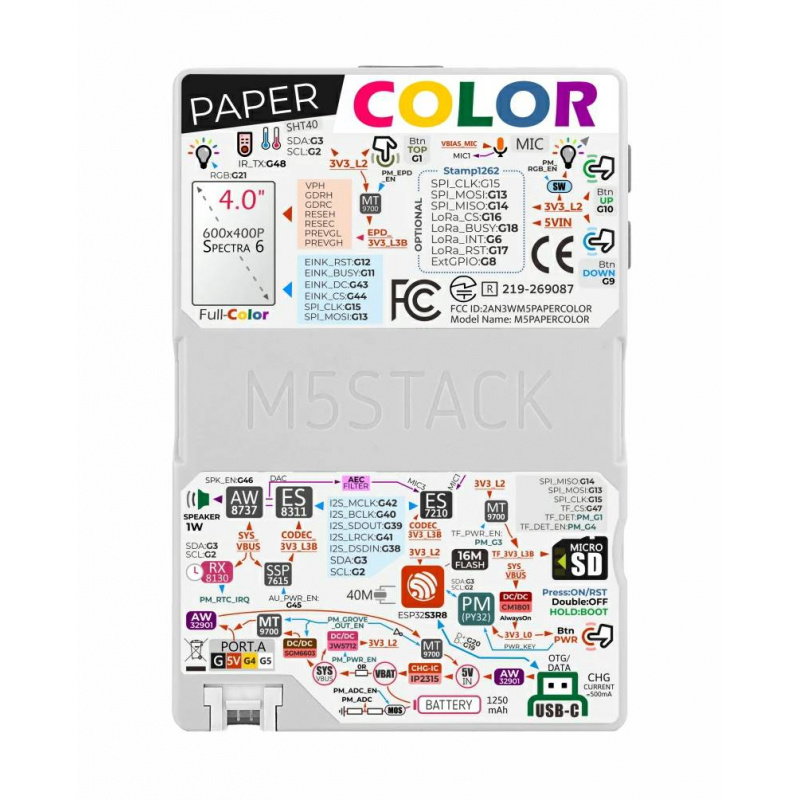

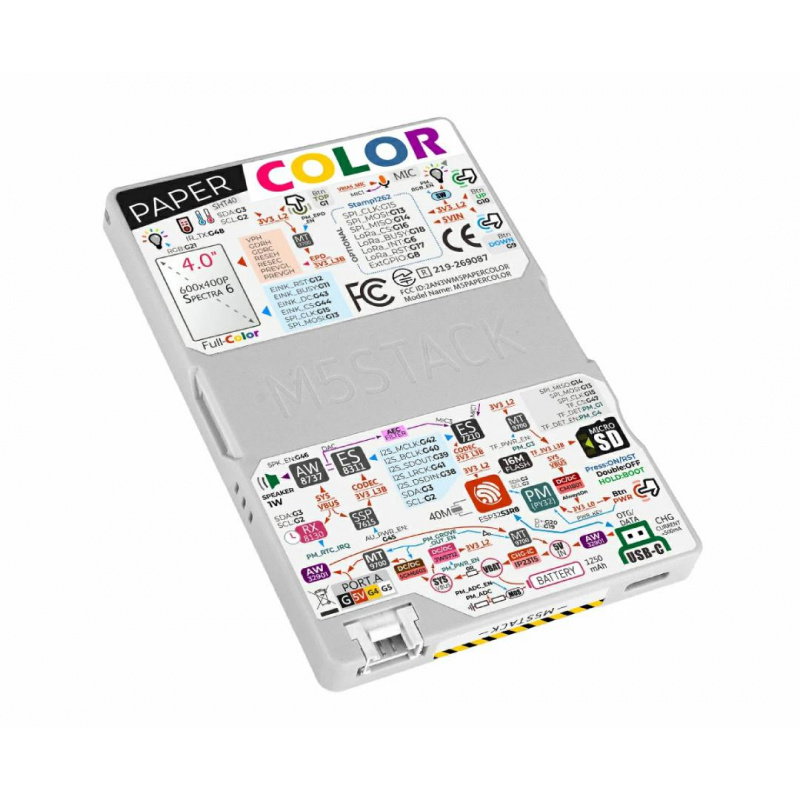

Zapojení pinů a konektivita modulu M5Stack PaperColor
Modul je vybaven řadou hardwarových rozhraní, která umožňují integraci s dalšími zařízeními a senzory. Displej E Ink komunikuje s mikrokontrolérem přes sběrnici SPI , zatímco senzor SHT40, RX8130CE RTC a systém řízení napájení M5PM1 sdílejí sběrnici I2C . K dispozici je rozšiřující port Grove HY2.0-4P (port A) , který poskytuje linky GPIO4 a GPIO5 spolu s 5V napájením a uzemněním. To umožňuje rychlé a bezpájkové připojení kompatibilních modulů Grove a M5Stack . Zařízení je navíc vybaveno IR vysílačem , dvěma programovatelnými RGB LED indikátory, třemi uživatelskými tlačítky a slotem pro kartu microSD připojeným přes rozhraní SPI. Audio systém využívá sběrnici I2S pro komunikaci mezi ESP32-S3, kodekem ES8311 a DAC ES7210, což umožňuje projekty zahrnující nahrávání a přehrávání zvuku.

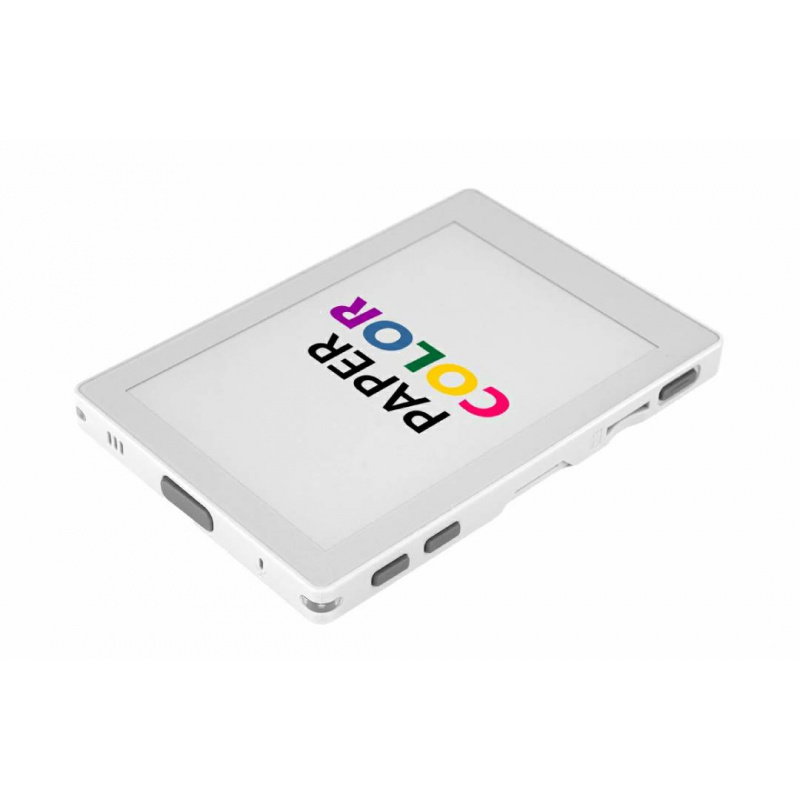

M5Stack PaperColor nabízí rozsáhlou sadu rozhraní, která usnadňují integraci s dalšími senzory, moduly a akčními členy.

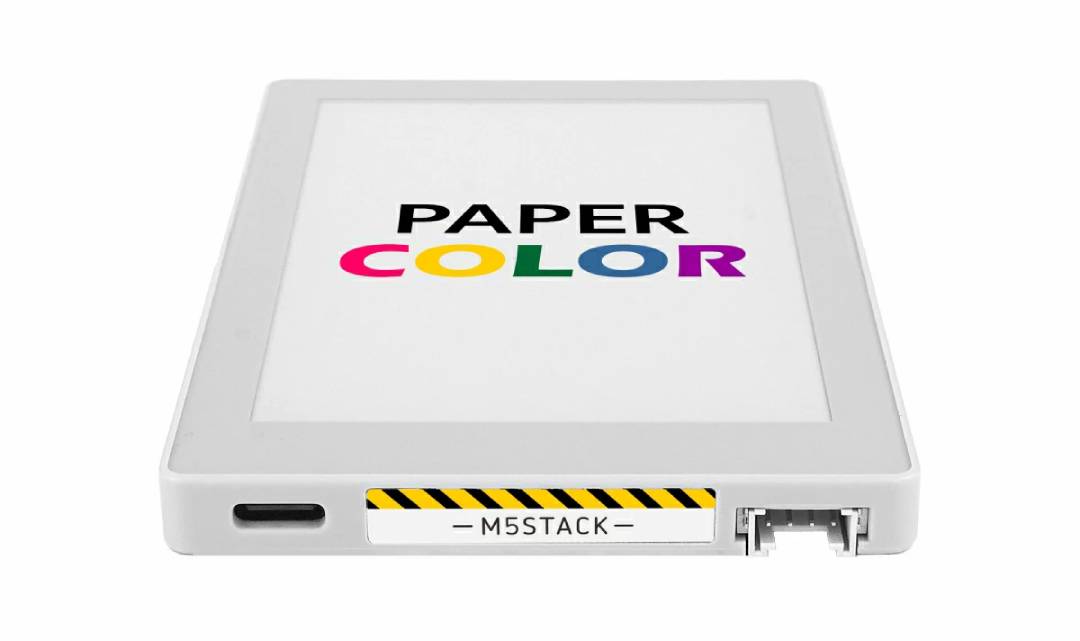

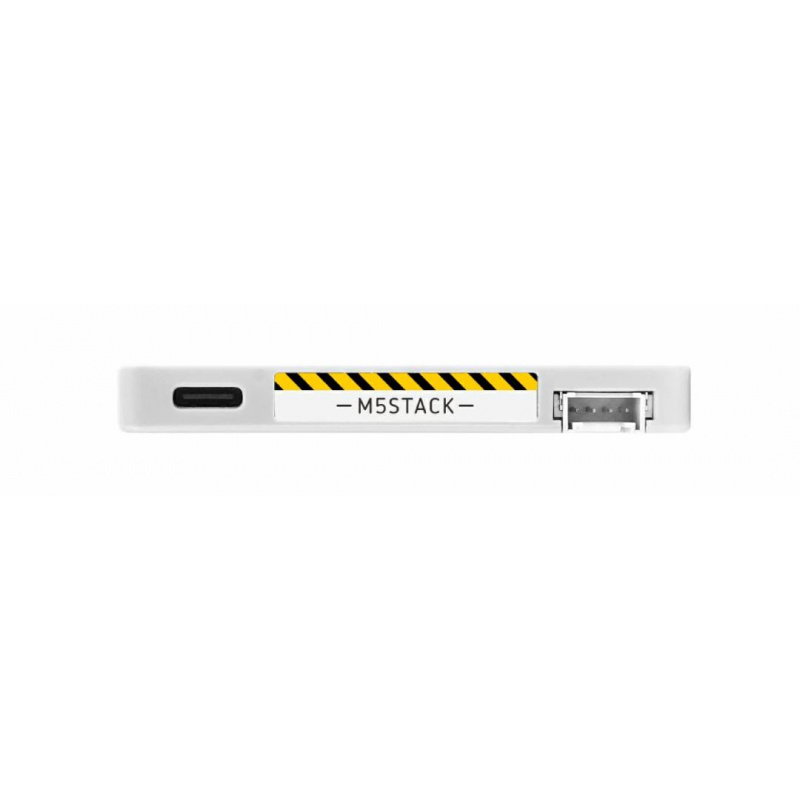

Konektor USB typu C se používá k nahrávání softwaru a komunikaci s počítačem.
Programování barev papíru M5Stack
M5Stack PaperColor podporuje několik populárních programovacích prostředí, takže je vhodný jak pro začátečníky, tak pro pokročilé uživatele. Výrobce poskytuje plnou podporu pro Arduino IDE, PlatformIO, ESP-IDF a grafické prostředí UiFlow2 založené na blokovém programování. Komunikace a nahrávání softwaru probíhá přes konektor USB typu C. Programování lze provádět pomocí knihoven M5Unified, M5GFX a M5PM1 , které zjednodušují ovládání displeje, periferií a správu napájení. Výrobce také poskytuje ukázkové projekty, ovladače a zdrojový kód pro tovární firmware, což výrazně urychluje vývoj vlastních aplikací.
Technické specifikace barevného papíru M5
- Mikrokontrolér: ESP32-S3R8
- Jádro: Dvoujádrový Xtensa LX7
- Taktovací frekvence: až 240 MHz
- Paměť: Flash 16 MB, PSRAM: 8 MB
- Připojení: WiFi 2,4 GHz
- Displej: 4'' E Ink Spectra 6, ED2208-DOA / EL040EF1, 400 x 600 px
- Doba obnovení: 10 s až 20 s
- Napájení: USB typu C 5V DC
- Baterie: 1250 mAh
- Zvukový kodek: ES8311
- Mikrofon: MEMS, audio ADC ES7210, čip AEC
- Reproduktor: 1W / 8Ω
- Audio zesilovač: AW8737A
- Snímač teploty a vlhkosti: SHT40
- Terminál reálného času: RX8130CE
- Externí paměť: microSD
- Rozšiřující rozhraní: HY2.0-4P, GPIO4, GPIO5, 5V, GND
- Tlačítka: 3 uživatelská tlačítka + 1 tlačítko napájení
- Další prvky: IR vysílač, 2 RGB LED diody
- Spotřeba proudu v pohotovostním režimu: 92,53 μA
- Spotřeba proudu při plném zatížení: 211,97 mA
- Rozměry: 70,8 × 103,9 × 8,5 mm
- Hmotnost: 73,3 g
Obsah sady
- 1x vývojářská sada M5Stack PaperColor ESP32-S3

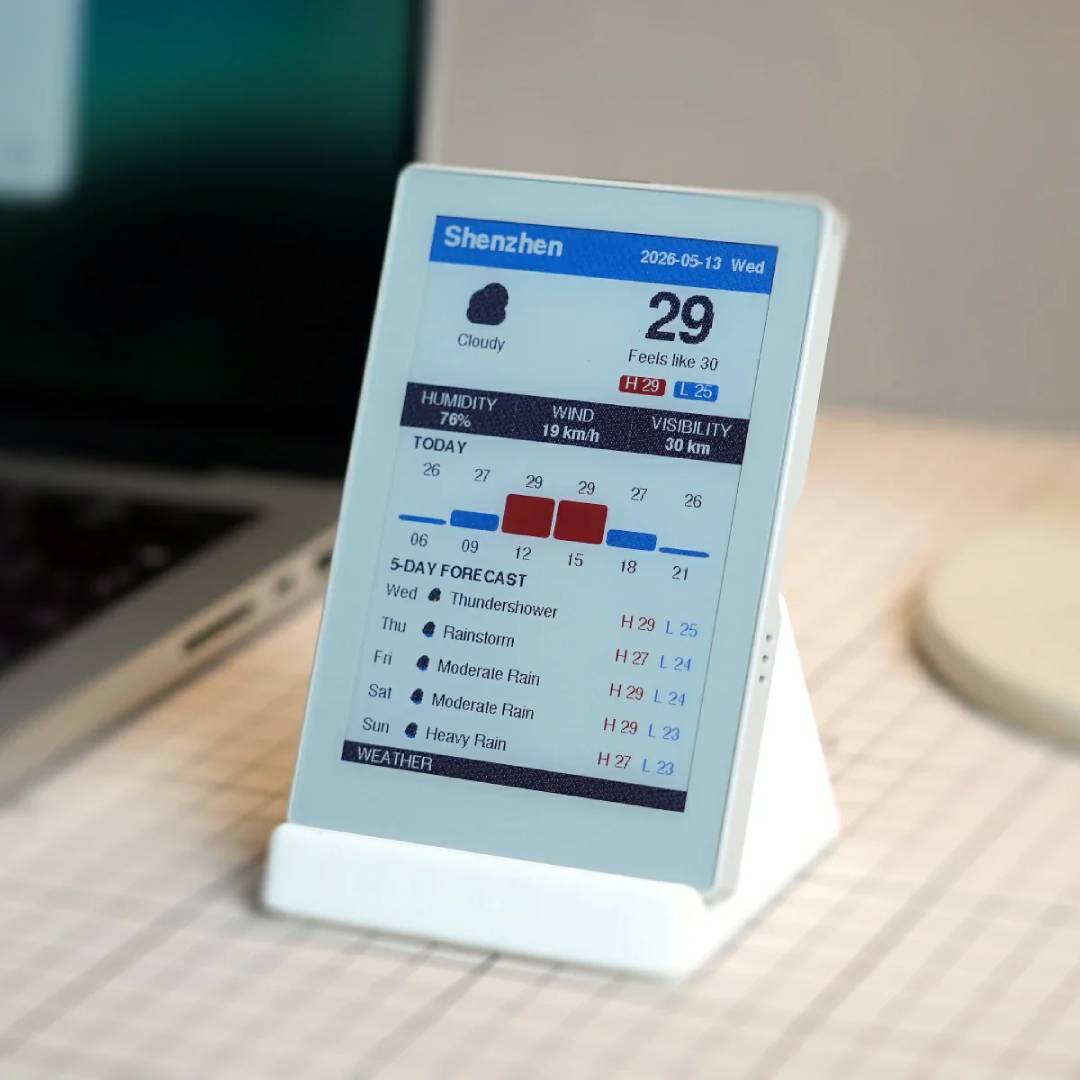

M5Stack PaperColor lze použít jako chytrý digitální rámeček pro prezentaci fotografií a grafiky nebo jako datový panel IoT s informacemi ze senzorů nebo cloudu.
