Popis výrobce: PoE M.2 HAT+ - PCIe adaptér pro NVMe M.2 disky s podporou PoE - pro Raspberry Pi 5 - Waveshare 28411
PoE M.2 HAT+ je multifunkční adaptér navržený speciálně pro Raspberry Pi 5. Využívá nativní rozhraní PCIe dostupné v nejnovější generaci minipočítače, což umožňuje připojit rychlé NVMe M.2 SSD disky a dosáhnout výrazně vyšších rychlostí čtení a zápisu než u tradičních karet microSD. Výrobce uvádí teoretickou propustnost až 8 Gb/s a skutečnou přenosovou rychlost až 800 MB/s . Modul také integruje napájení přes Ethernet kompatibilní se standardem IEEE 802.3af/at , což umožňuje napájení a připojení Raspberry Pi k síti pomocí jediného ethernetového kabelu . Další 5V a 12V výstupy umožňují napájení externích zařízení, zatímco aktivní chlazení a chladič zajišťují stabilní provoz i při velkém zatížení SSD.
Produkt kompatibilní s Raspberry Pi 5
Výrobce poskytuje wiki stránku produktu – podívejte se na ni!

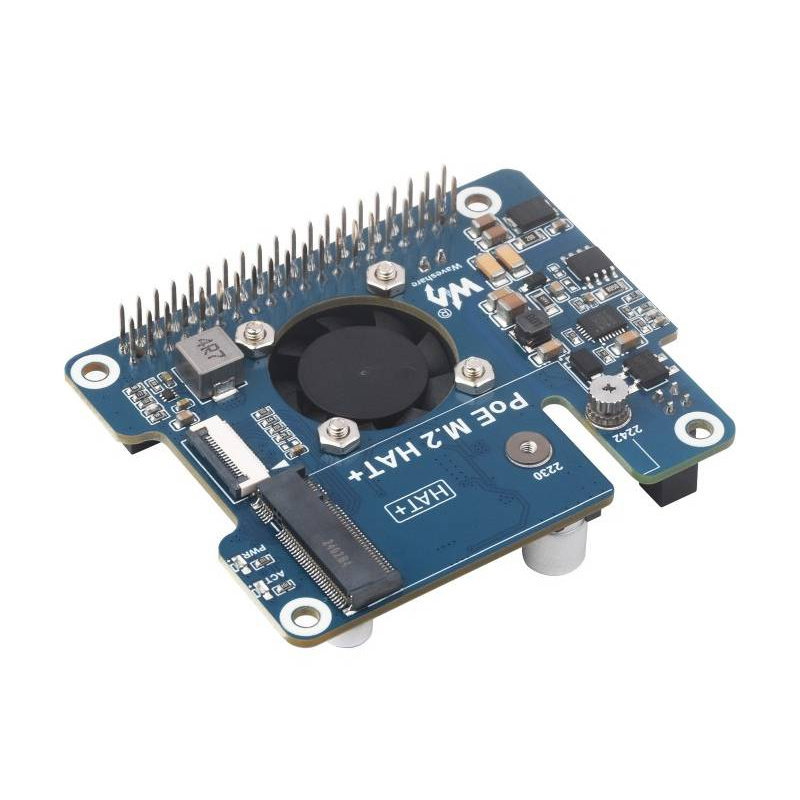

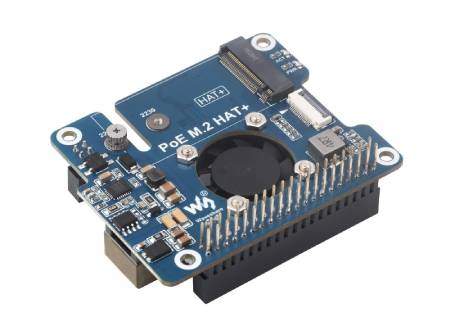

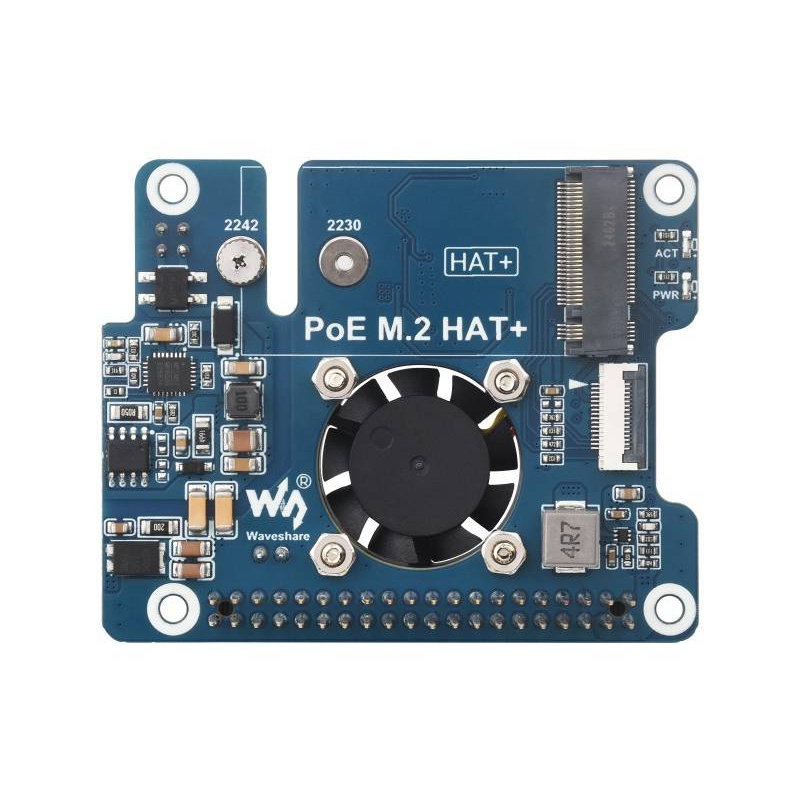

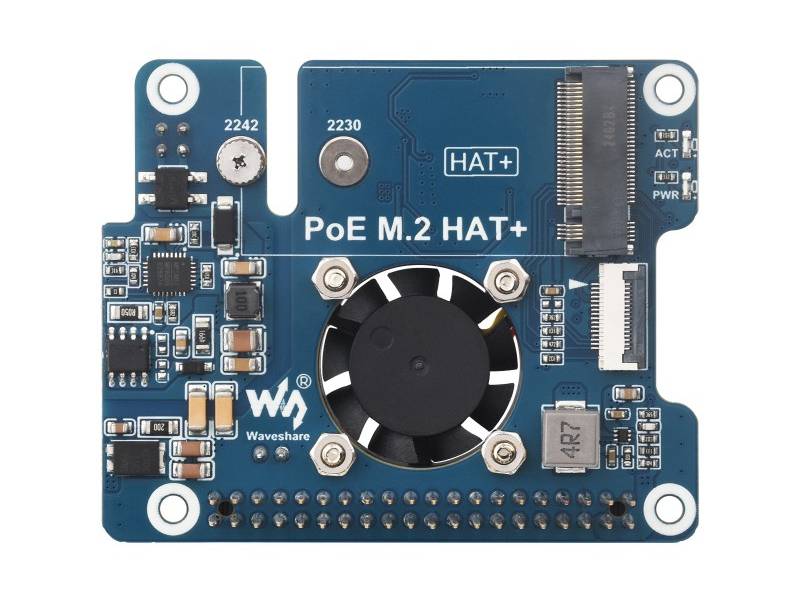

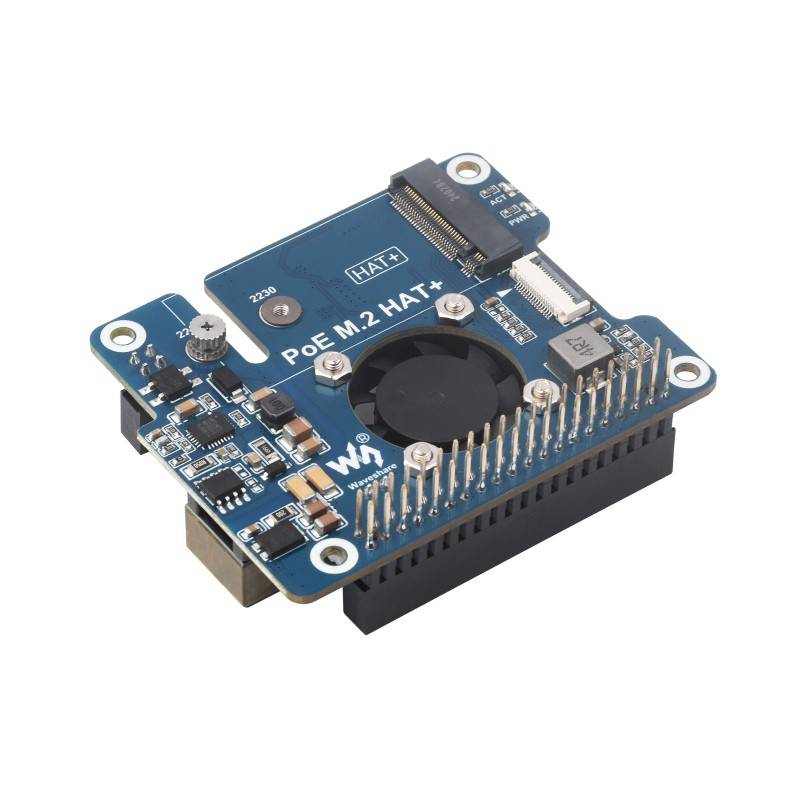

PoE M.2 HAT+ - PCIe adaptér pro NVMe M.2 disky s podporou PoE - pro Raspberry Pi 5 - Waveshare 28411.
Díky možnosti bootování z NVMe disku získáte větší spolehlivost a výkon než s tradičními microSD kartami.
Hlavní vlastnosti PoE M.2 HAT+
- Podpora Raspberry Pi 5 : Navrženo speciálně pro Raspberry Pi 5, používá nativní rozhraní PCIe
- NVMe M.2 SSD : Kompatibilní s formáty NVMe 2230 a 2242
- PCIe Gen2 a Gen3 : Poskytuje vysokou šířku pásma a rychlý přístup k datům
- Bootování z SSD : Umožňuje vašemu Raspberry Pi bootovat přímo z NVMe disku
- Napájení přes Ethernet : Splňuje standardy IEEE 802.3af a IEEE 802.3at
- Napájení jedním kabelem : Přenos dat a napájení přes jeden ethernetový kabel
- Výstupy 5V a 12V : mohou napájet další periferie
- Aktivní chlazení : ventilátor a chladič zlepšují odvod tepla
- Stavové LED diody : Indikátory PWR a ACT umožňují sledovat provoz zařízení
- 40pinový GPIO konektor : zachovává přístup ke všem pinům Raspberry Pi
Standard HAT+ a plná kompatibilita s Raspberry Pi 5
PoE M.2 HAT+ je vyroben v souladu s nejnovějším standardem HAT+ , který vyvinula společnost Raspberry Pi pro příslušenství určené pro Raspberry Pi 5. Tento standard rozšiřuje klasické řešení HAT o další mechanismy identifikace hardwaru, Automatická detekce a snadnější konfigurace systému. Díky použití EEPROM může software Raspberry Pi automaticky rozpoznat kompatibilní shieldy. Deska obsahuje všechny komponenty potřebné pro současnou podporu NVMe disku a napájení PoE. Výrobce implementoval patici M.2 Key M s podporou NVMe disků, PoE řadič s izolovaným spínacím měničem, aktivní chladicí ventilátor , PCIe FFC konektor pro připojení k Raspberry Pi 5, stavové LED indikátory a další 5V a 12V napájecí výstupy . Zachován byl také průchozí 40pinový GPIO konektor , který umožňuje použití dalších rozšiřujících modulů. Shield funguje výhradně s Raspberry Pi 5 a není kompatibilní s Raspberry Pi 4, Raspberry Pi 3 ani staršími modely . Podporovány jsou pouze SSD disky používající protokol NVMe – média SATA M.2 podporována nejsou.

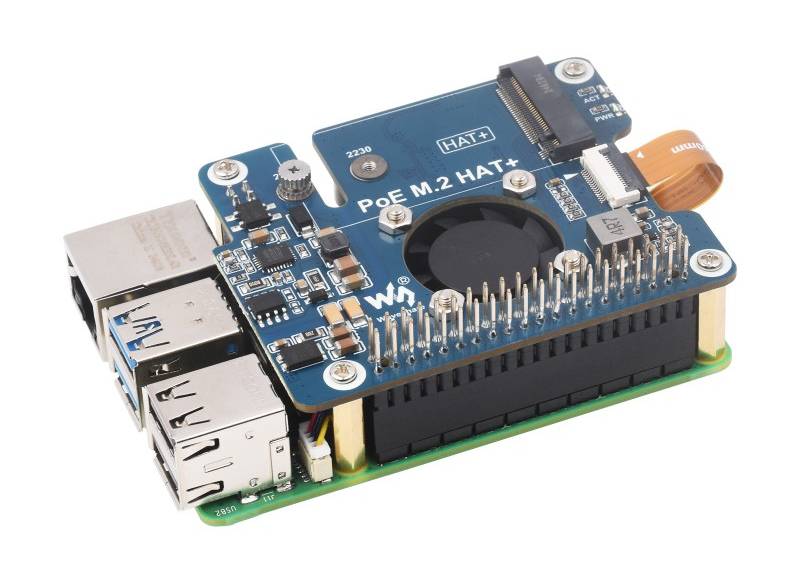

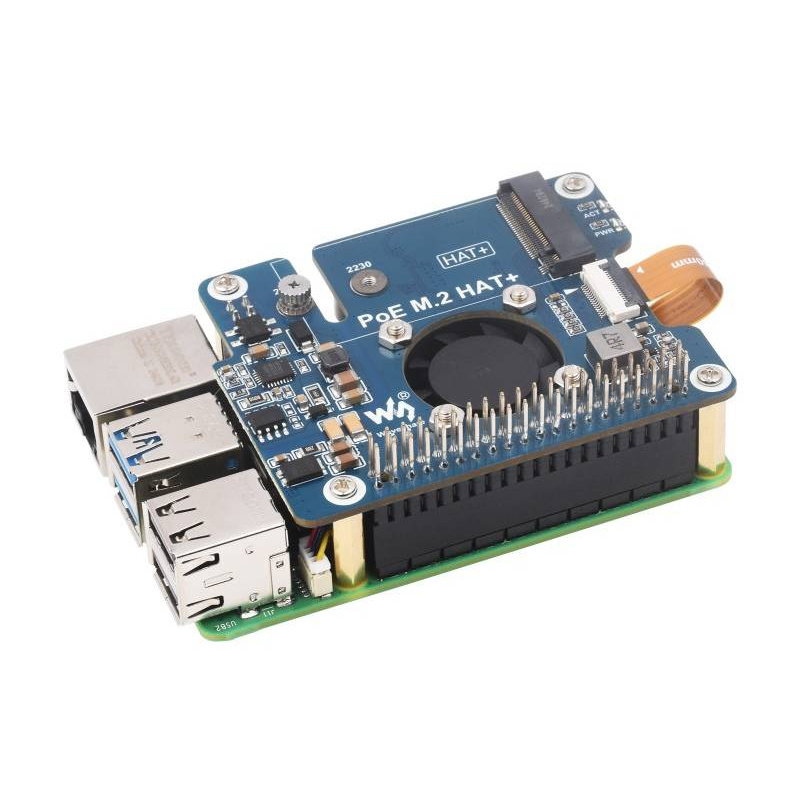

Shield funguje pouze s Raspberry Pi 5.

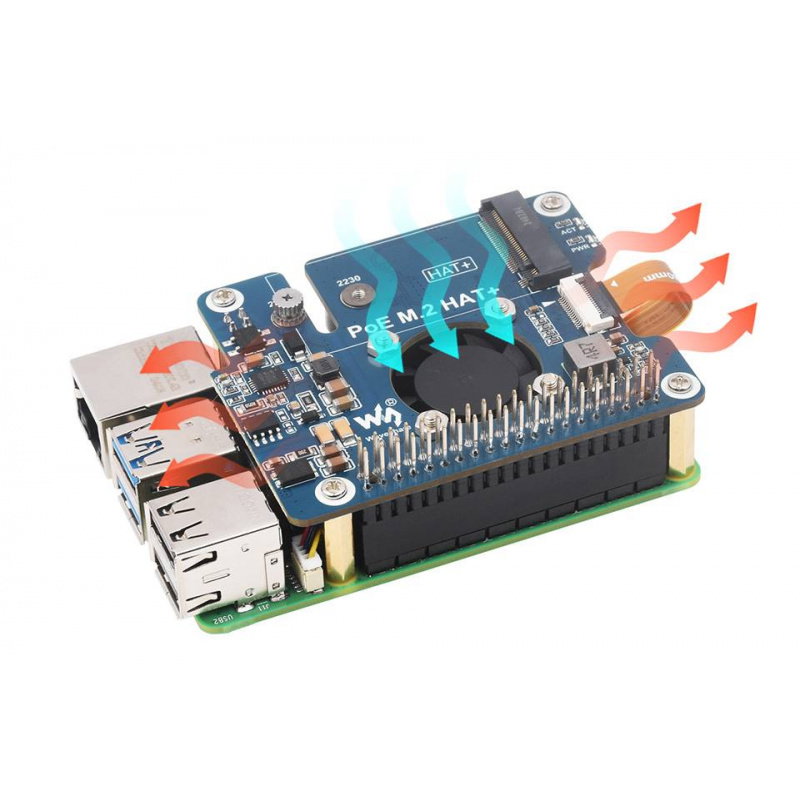

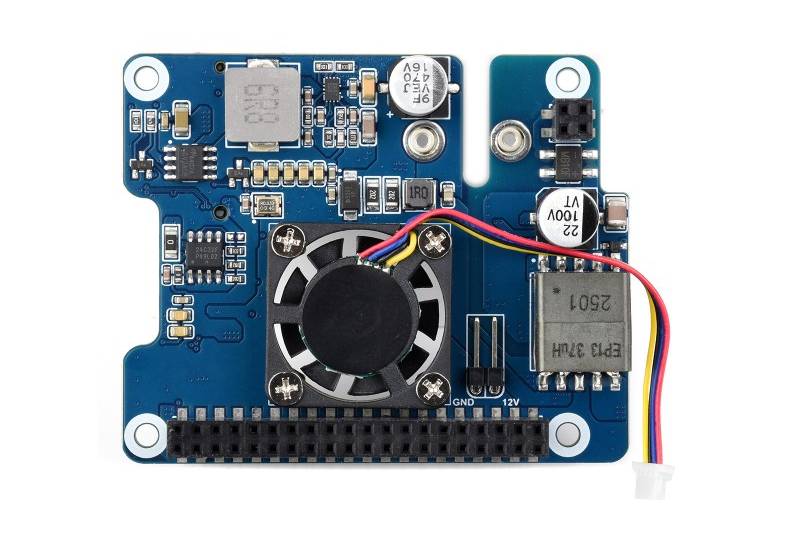

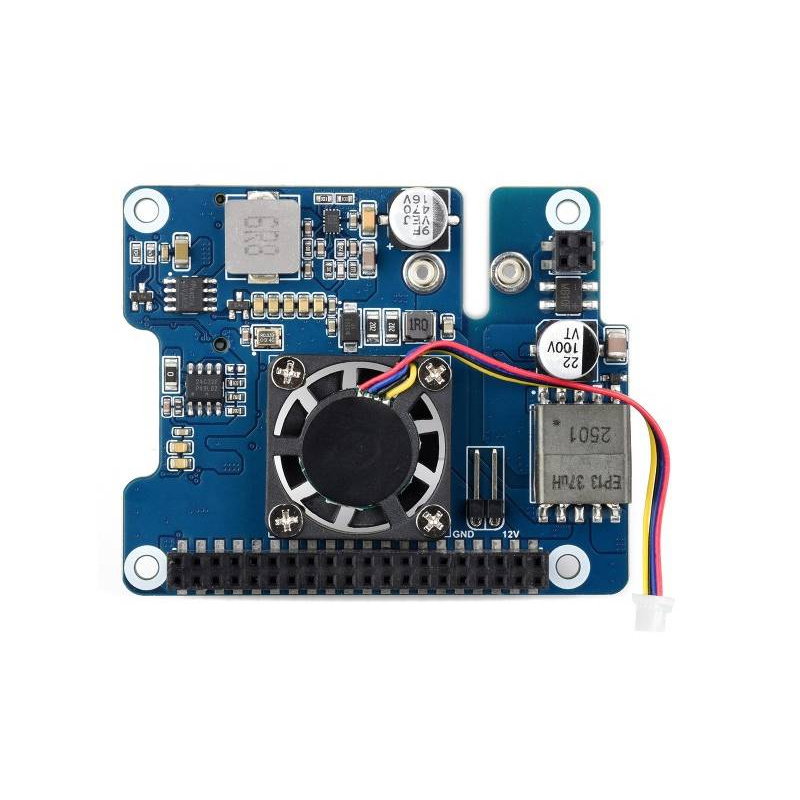

Vestavěný ventilátor a kovový chladič zlepšují odvod tepla.
Rychlé NVMe úložiště pro Raspberry Pi
Rozhraní PCIe umožňuje využít potenciál moderních NVMe SSD disků. Ve srovnání s kartami microSD získáte výrazně rychlejší bootování systému, rychlejší kopírování souborů a lepší odezvu aplikací . PoE M.2 HAT+ podporuje režimy PCIe Gen2 i Gen3 a umožňuje bootovat Raspberry Pi 5 přímo z nainstalovaného SSD disku . Jedná se o ideální řešení pro NAS servery, dohledové systémy, aplikace umělé inteligence a projekty vyžadující rychlý přístup k datům.
Napájení PoE a další napájecí výstupy
Vestavěný modul Power over Ethernet, který je kompatibilní se standardem IEEE 802.3af/at , umožňuje přenos elektřiny a síťových dat přes jediný ethernetový kabel. Toto řešení zjednodušuje instalaci zařízení namontovaných v síťových skříních, monitorovacích bodech nebo automatizačních systémech. Shield poskytuje GPIO výstup s kapacitou až 5 V/4,5 A a další 2pinový konektor s napětím 12 V/2 A. To umožňuje napájení dalších modulů, ventilátorů, LED osvětlení a dalších zařízení kompatibilních s Raspberry Pi.
Technické specifikace PoE M.2 HAT+
- Rozhraní Raspberry Pi: PCIe přes 16pinový FFC konektor
- Kompatibilita: Raspberry Pi 5
- Podporované disky: M.2 NVMe
- Podporované formáty disků: 2230, 2242
- Podporované režimy PCIe: Gen2, Gen3
- Možnost bootování z SSD: ano
- Standard PoE: IEEE 802.3af/at
- Vstupní napětí PoE: 37V až 57V DC
- GPIO výstup: 5V/4,5A (max.)
- 2pinový výstup: 12V/2A (max.)
- Chlazení: aktivní ventilátor + hliníkový chladič
- LED indikátory: PWR, ACT
- GPIO konektor: 40pinový, průchozí

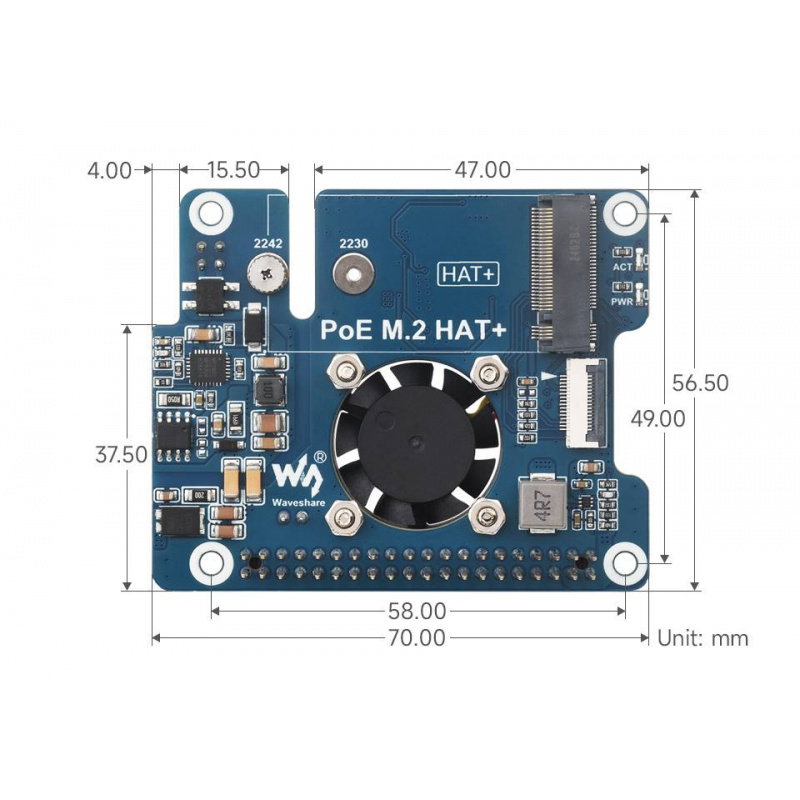

- Rozměry: 56,5 x 70 mm
- Hmotnost: 70 g
Obsah sady
- PoE M.2 HAT+
- Kovový radiátor
- 16pinový FFC kabel, délka 40 mm
- Tepelně vodivé pásky - 3 ks.
- Sada montážních šroubů

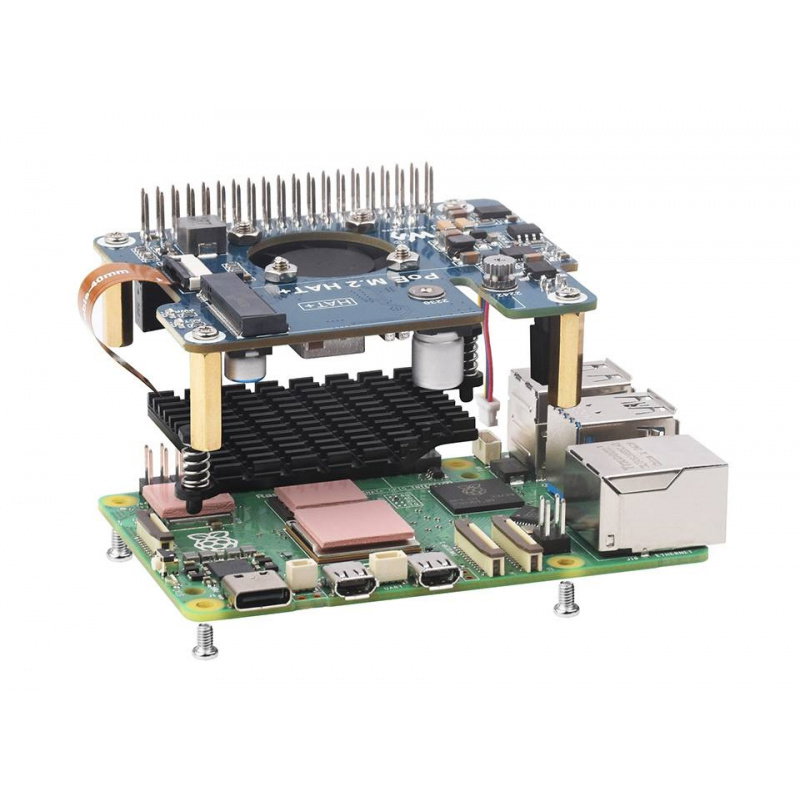

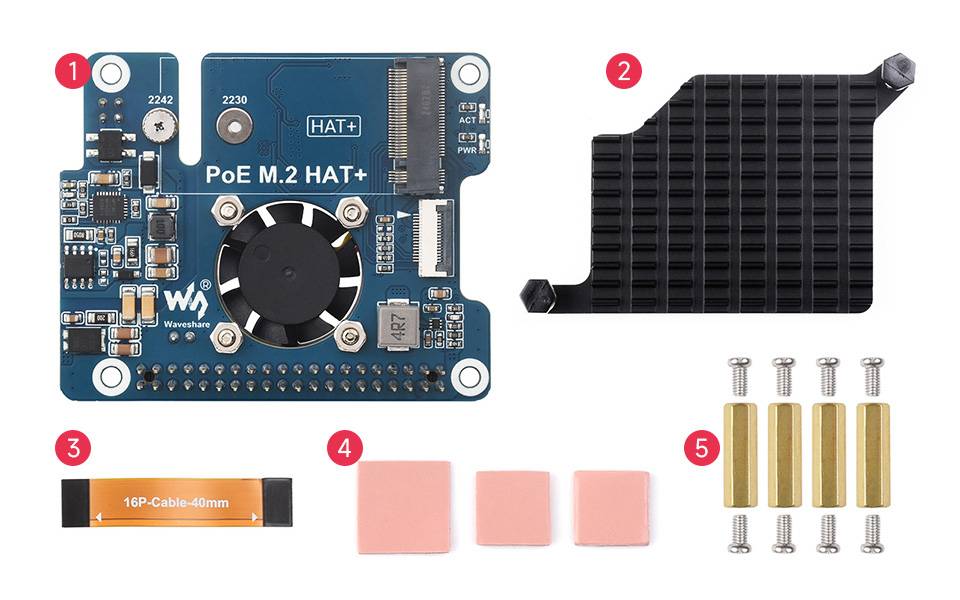

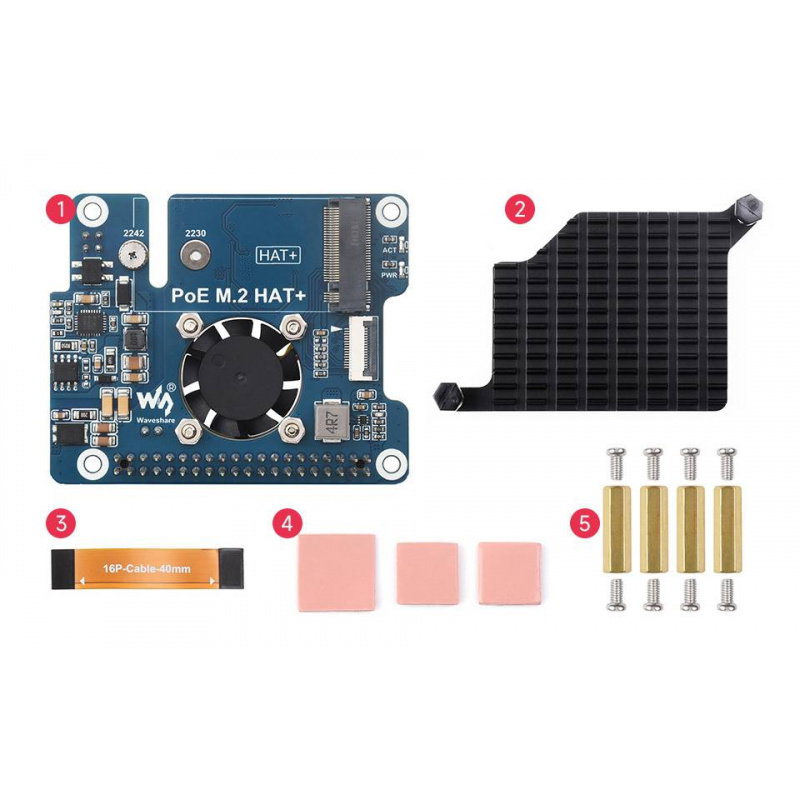

Prvky obsažené v sadě.
