Popis produktu: nRF5340-DK - vývojová sada - Bluetooth / Thread / ZigBee / Matter / NFC - Nordic Semiconductor
nRF5340-DK je profesionální vývojová sada od společnosti Nordic Semiconductor určená pro prototypování zařízení internetu věcí, automatizačních systémů, nositelné elektroniky a průmyslových aplikací. Srdcem desky je SoC nRF5340 , který kombinuje výkonný 128MHz aplikační procesor Arm Cortex-M33 s nízkou spotřebou energie 64MHz síťový procesor Arm Cortex-M33. Platforma podporuje několik standardů bezdrátové komunikace, včetně Bluetooth 5.4, Bluetooth LE, LE Audio, Thread, ZigBee, Matter, NFC, ANT a 802.15.4 . Sada obsahuje vestavěný programátor a debugger SEGGER J-Link OB , čtyři programovatelná tlačítka, čtyři LED diody, konektor Li-Po , držák baterie CR2032 a piny pro měření spotřeby proudu. Kompatibilita s Arduino Uno Rev3 umožňuje snadné rozšíření funkčnosti desky pomocí dalších shieldů a modulů. nRF5340-DK spolupracuje s nRF Connect SDK , která integruje Zephyr RTOS, ovladače, příklady a protokolové sady.

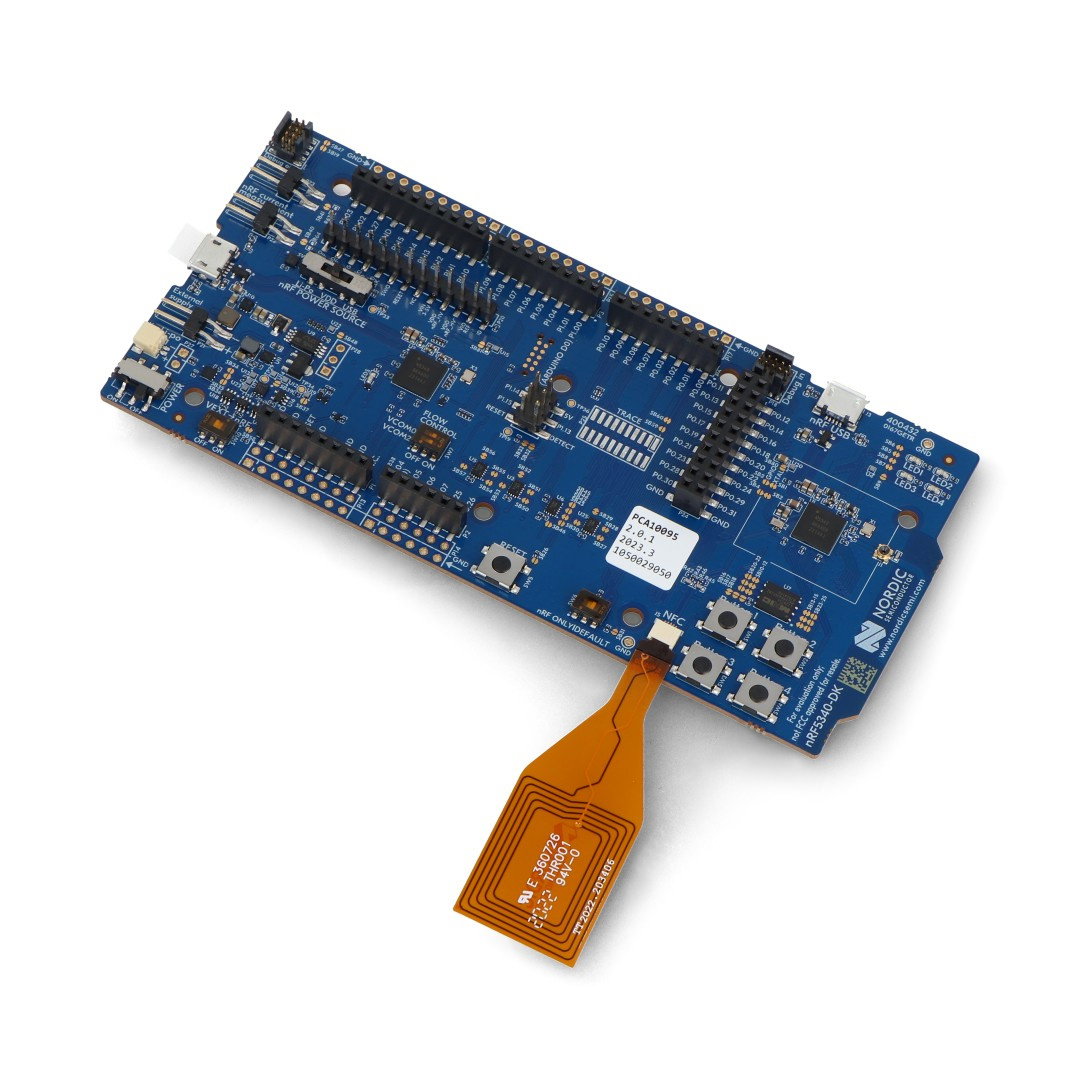

nRF5340-DK - vývojová sada - Bluetooth / Thread / ZigBee / Matter / NFC - Nordic Semiconductor.

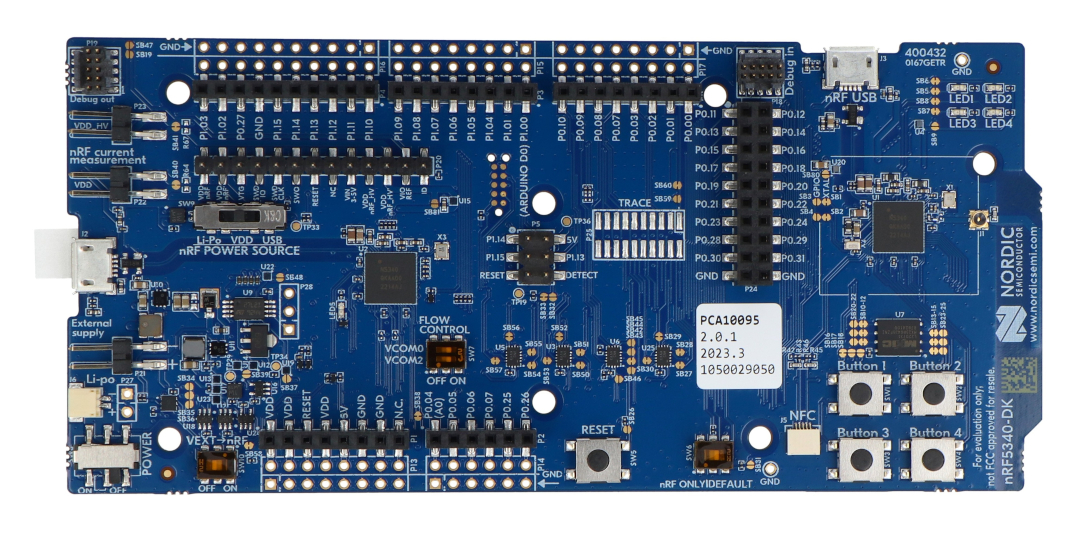

Fyzická kompatibilita se standardem Arduino Uno Rev3 umožňuje snadné připojení široké škály externích shieldů.
Hlavní vlastnosti desky nRF5340-DK
- Dvoujádrový SoC nRF5340 : Vybaven aplikačním procesorem Arm Cortex-M33 s frekvencí 128 MHz a síťovým procesorem Arm Cortex-M33 s frekvencí 64 MHz
- Podpora více protokolů : Podporuje protokoly Bluetooth 5.4, Bluetooth LE, Bluetooth mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4 a 2.4GHz
- Pokročilé zabezpečení : využívá Arm TrustZone, Arm CryptoCell-312, root-of-trust a zabezpečené úložiště klíčů.
- Vestavěný SEGGER J-Link OB : umožňuje programování a ladění nRF5340 a externích cílových systémů
- Kompatibilita s Arduino Uno Rev3 : umožňuje rychlé připojení populárních shieldů a rozšiřujících modulů
- Rozsáhlá rozhraní : poskytuje GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI a ADC
- Flexibilní napájení : podporuje napájení z USB, externího zdroje, Li-Po baterie nebo baterie CR2032
- Měření spotřeby energie : má vyhrazené piny pro analýzu spotřeby energie, např. se sadou Power Profiler Kit II
- Uživatelské prvky : Obsahuje čtyři programovatelná tlačítka a čtyři programovatelné LED diody
- Anténa 2,4 GHz a NFC : umožňuje testování rádiové komunikace a funkcí štítků NFC-A

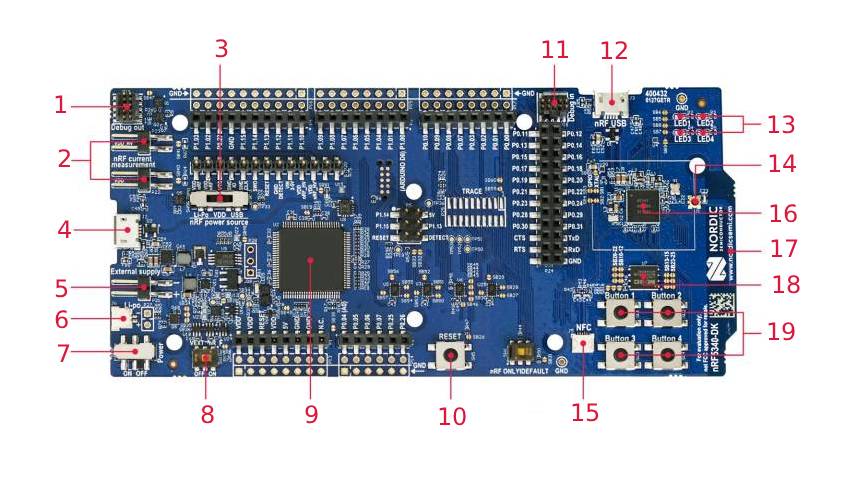

Komponenty vývojové desky Nordic nRF5340-DK
- Ladění
- Měřicí piny proudu
- Přepínač zdroje napájení
- USB konektor programátoru SEGGER J-Link
- Externí zdroj napájení
- Konektor pro 3,7V Li-Pol baterii
- Vypínač
- Přímý vypínač
- SEGGER J-Link OB programátor/ladicí program
- Tlačítko resetování
- Ladění v
- USB nRF konektor
- Programovatelné LED diody (1–4)
- RF SWF port
- Konektor NFC antény
- SoC nRF5340
- Anténa pro plošné spoje 2,4 GHz
- Externí paměť
- Programovatelná tlačítka (1–4)
Prvky umístěné na desce.
Sada může pracovat v širokém rozsahu napětí (od 1,7 V do 5 V).
Praktické aplikace stavebnice nRF5340-DK
Sada nRF5340-DK je ideální pro vývoj zařízení IoT, systémů chytré domácnosti a průmyslových aplikací vyžadujících stabilní a energeticky úspornou bezdrátovou komunikaci. Podpora technologií Matter, Thread a ZigBee umožňuje navrhovat zařízení kompatibilní s oblíbenými ekosystémy domácí automatizace. Funkce Bluetooth LE, LE Audio a funkce pro sledování polohy umožňují vývoj pokročilého audio příslušenství, senzorů, majáků a systémů sledování majetku. Platforma je také vhodná pro návrh nositelné elektroniky, zdravotnických prostředků, profesionálních osvětlovacích systémů a energeticky úsporných měřicích uzlů. Vestavěný debugger , programovatelné uživatelské prvky a měřicí piny urychlují testování a optimalizaci hotových projektů. Sada nRF Connect SDK poskytuje kompletní vývojové prostředí pro vestavěné aplikace založené na Zephyr RTOS .
Technické specifikace desky nRF5340-DK
- Podporovaný čip: SoC nRF5340
- Aplikační procesor: Arm Cortex-M33 128 MHz s FPU a DSP
- Paměť aplikačního procesoru: 1 MB Flash, 512 kB RAM
- Síťový procesor: Arm Cortex-M33 64 MHz
- Paměť síťového procesoru: 256 KB Flash, 64 KB RAM
- Bezdrátové protokoly: Bluetooth 5.4, Bluetooth LE, Bluetooth mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4, proprietární 2,4 GHz
- Provozní frekvence: 2,4 GHz
- Funkce Bluetooth: LE Audio, vyhledávání směru, 2 Mbps, reklamní rozšíření, dlouhý dosah
- Rozhraní: GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI
- ADC: 12bitový, 200 ks/s
- Zabezpečení: Arm TrustZone, Arm CryptoCell-312, bezpečné úložiště klíčů
- Programátor/ladicí program: SEGGER J-Link OB
- Antény: 2,4 GHz anténa na desku plošných spojů, NFC anténa
- Programovatelné prvky: 4 tlačítka, 4 LED diody
- Napájení: 1,7 V až 5 V
- Zdroje napájení: USB, externí zdroj napájení, Li-Pol baterie, baterie CR2032
- Provozní teplota: až 105 °C
- Kompatibilita: Arduino Uno Rev3
- Software: nRF Connect SDK, Zephyr RTOS
Obsah sady
- Vývojová sada nRF5340-DK
- NFC anténa

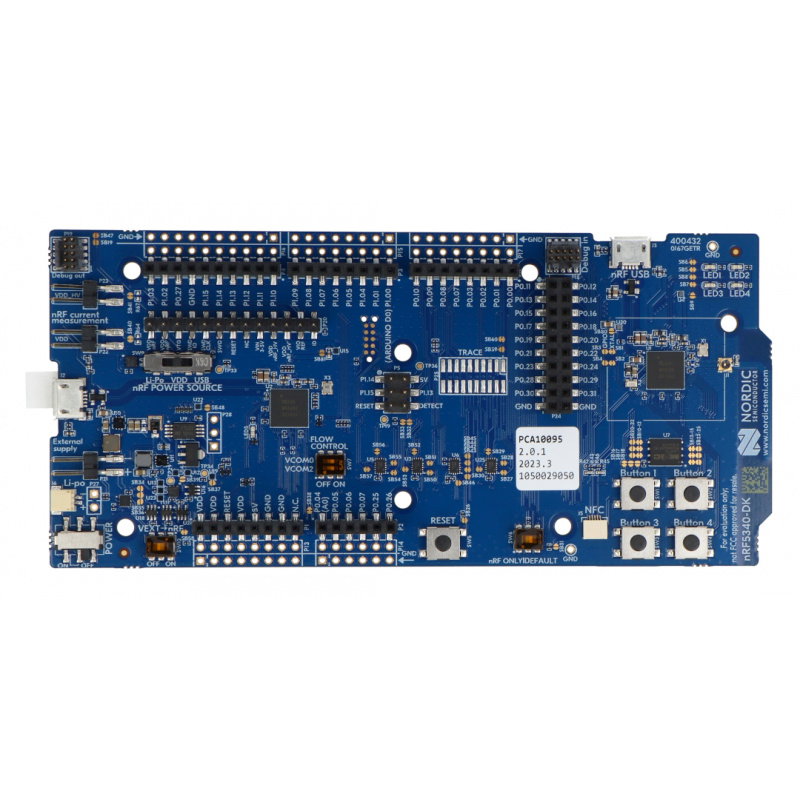

Deska má 4 programovatelná tlačítka a 4 LED diody pro rychlé testování vstupních/výstupních funkcí.
