Popis produktu: NULA DeepSleep ESP32-S3 - vývojová deska pro WiFi + Bluetooth - bez konektorů - pájená 333352

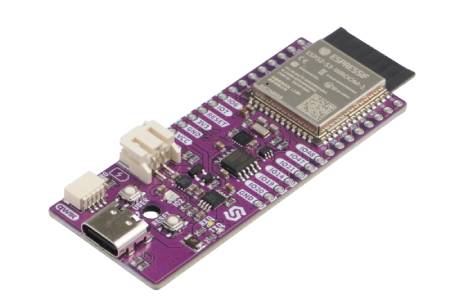

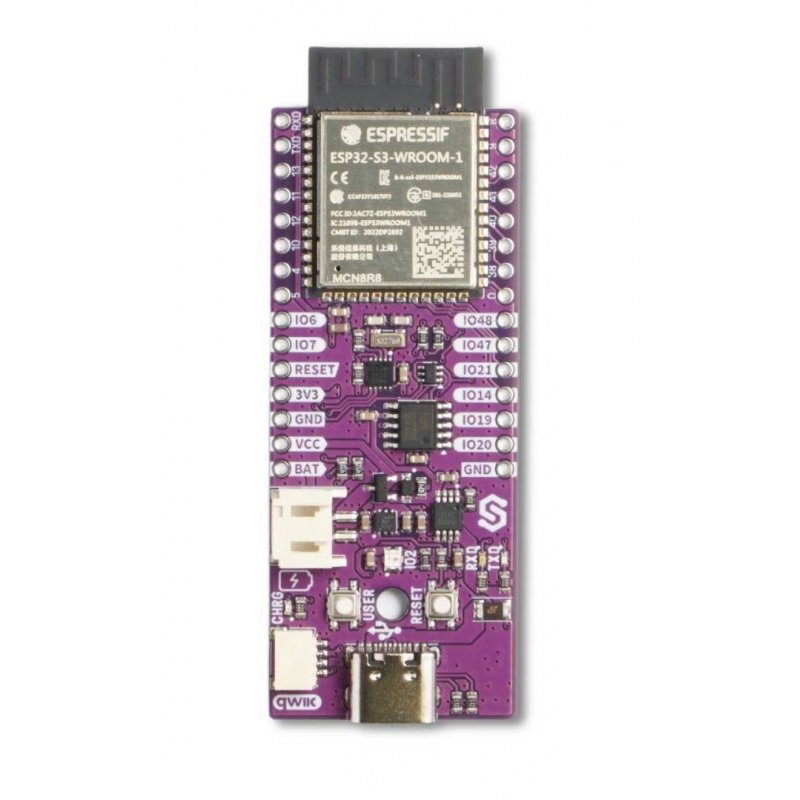

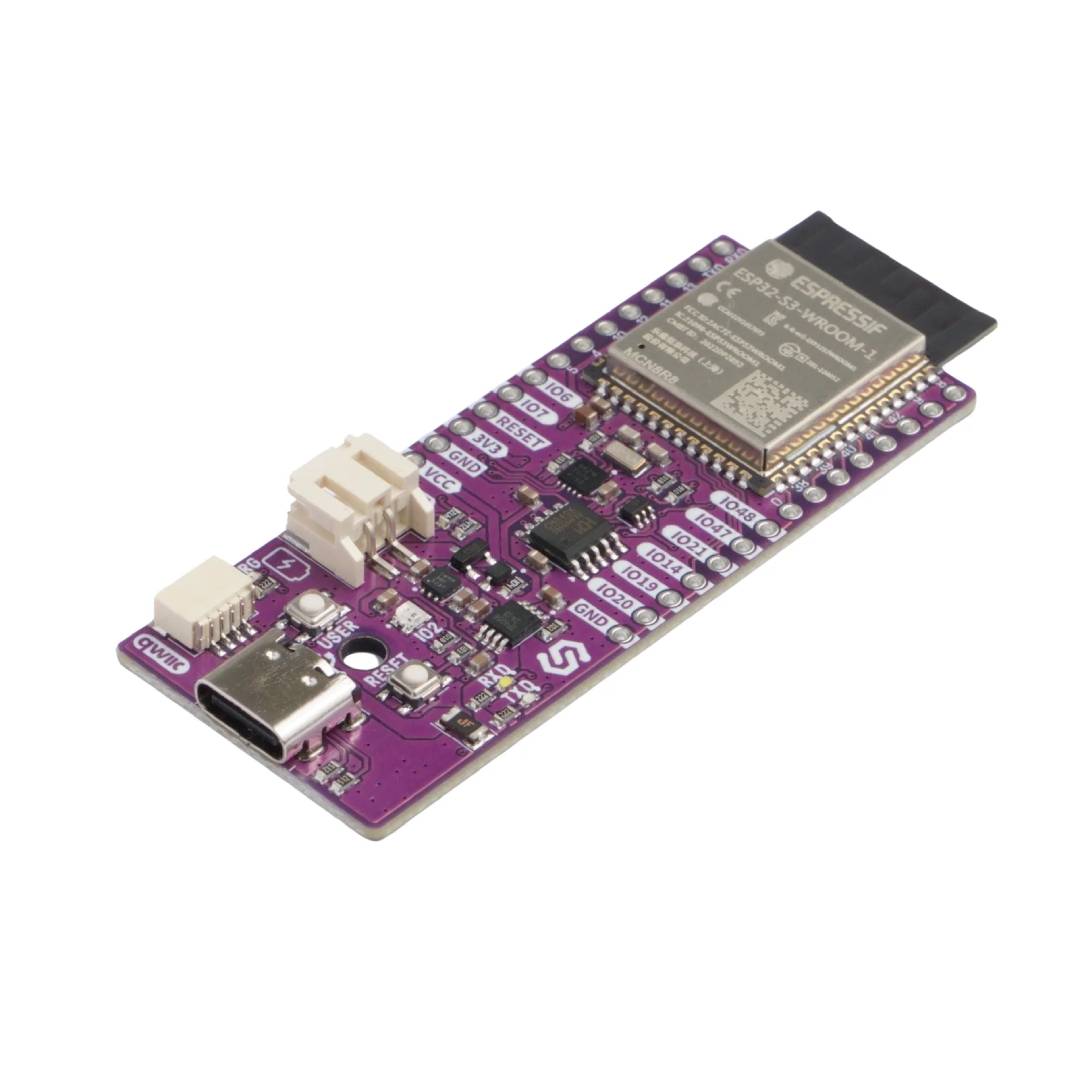

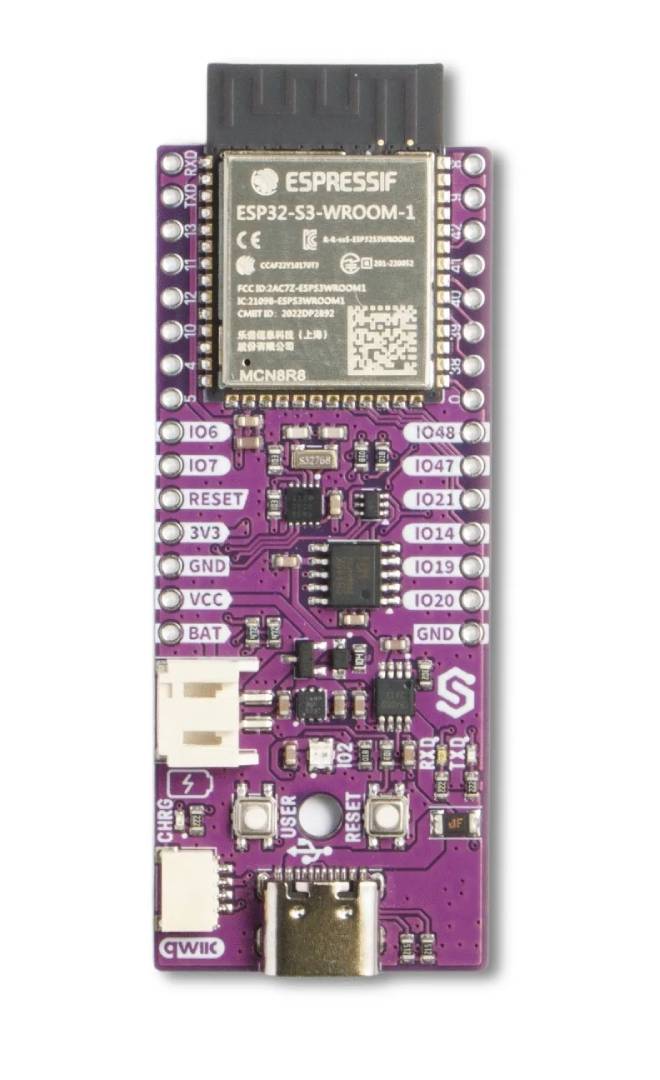

NULA DeepSleep ESP32-S3 je moderní vývojová deska určená pro sestavení energeticky úsporných zařízení IoT, telemetrických systémů a inteligentních bezdrátových senzorů. Srdcem modulu je čip ESP32-S3-WROOM-1-N8R8 s dvoujádrovým procesorem Xtensa LX7 taktovaným až na 240 MHz, podporovaným 8 MB flash paměti a 8 MB PSRAM . Deska poskytuje komunikaci přes 2,4 GHz WiFi a Bluetooth 5 LE , což umožňuje vývoj pokročilých bezdrátových aplikací. Na desce se nachází čip PCF85063A RTC, který je zodpovědný za přesné měření času během režimu spánku, a nabíječka TP4056M s podporou Li-Ion a Li-Po baterií. Design byl optimalizován pro velmi nízkou spotřebu energie – v režimu hlubokého spánku deska odebírá přibližně 7 µA . Kompatibilita s Arduino IDE, ESP-IDF a MicroPython umožňuje rychlé a pohodlné zahájení práce jak pro začátečníky, tak pro pokročilé uživatele.
NULA DeepSleep ESP32-S3 - vývojová deska pro WiFi + Bluetooth - bez konektorů - pájená 333352.
NULA DeepSleep ESP32-S3 je ideální pro projekty vyžadující velmi nízkou spotřebu energie a bezdrátovou komunikaci.
Hlavní vlastnosti desky NULA DeepSleep ESP32-S3
- ESP32-S3-WROOM-1-N8R8 : výkonný dvoujádrový procesor Xtensa LX7 s taktem až 240 MHz
- 8 MB Flash a 8 MB PSRAM : dostatek paměti pro rozsáhlé IoT projekty
- Ultra nízká spotřeba energie : přibližně 7 µA v režimu hlubokého spánku
- Bezdrátové připojení : WiFi 802.11b/g/n a Bluetooth 5 LE
- Integrovaný RTC : čip PCF85063A pro přesné měření času
- Nabíječka Li-Ion/Li-Pol : Čip TP4056M umožňující nabíjení baterie
- Konektor Qwiic / STEMMA QT : rychlé připojení I2C modulů bez nutnosti pájení
- USB typu C : Programování a napájení jediným kabelem
- 22 GPIO : široké možnosti rozšíření a podpora více rozhraní
- Kompatibilní s Arduinem, ESP-IDF a MicroPythonem : snadné programování a integrace
Piny a komunikační rozhraní ESP32-S3

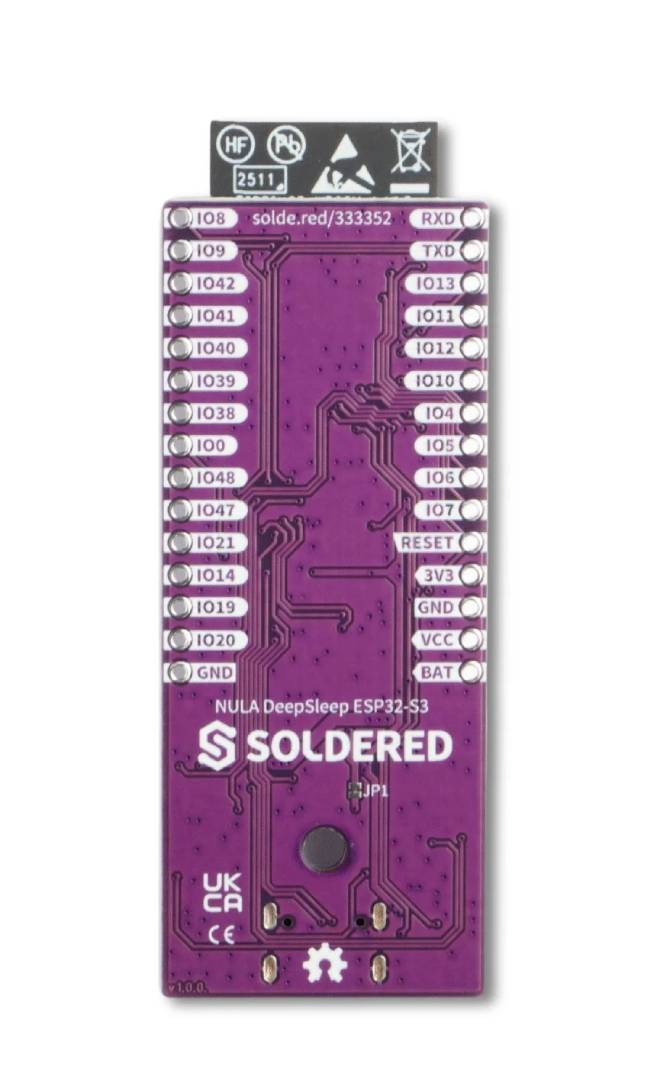

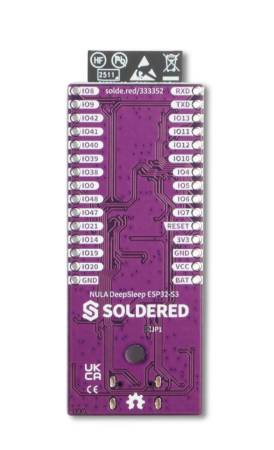

Deska NULA DeepSleep ESP32-S3 obsahuje 22 GPIO pinů pro různé komunikační rozhraní a periferní funkce. Patří mezi ně dva SPI, tři UART, dva I2C a dva I2S rozhraní , což umožňuje modulu propojení s displeji, senzory, rádiovými moduly a externími paměťmi. Deska také obsahuje 12bitové ADC vstupy, PWM výstupy, dotykové funkce a RTC linky pro probuzení z režimu hlubokého spánku. Integrovaný konektor Deska Qwiic / easyC / STEMMA QT umožňuje rychlé připojení kompatibilních I2C modulů bez nutnosti pájení vodičů. Pro napájení a programování se používá konektor USB typu C , zatímco Li-Ion nebo Li-Po baterii lze připojit pomocí konektoru JST . Deska má také hardwarové tlačítko RESET a možnost odpojit LED diodu WS2812B pomocí propojky JP1 pro snížení spotřeby energie.

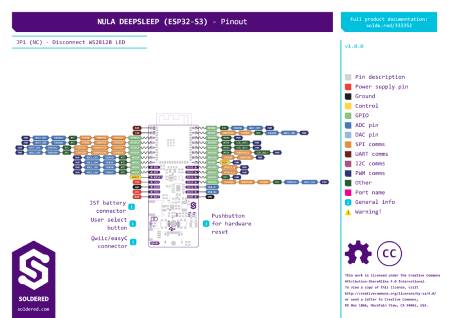

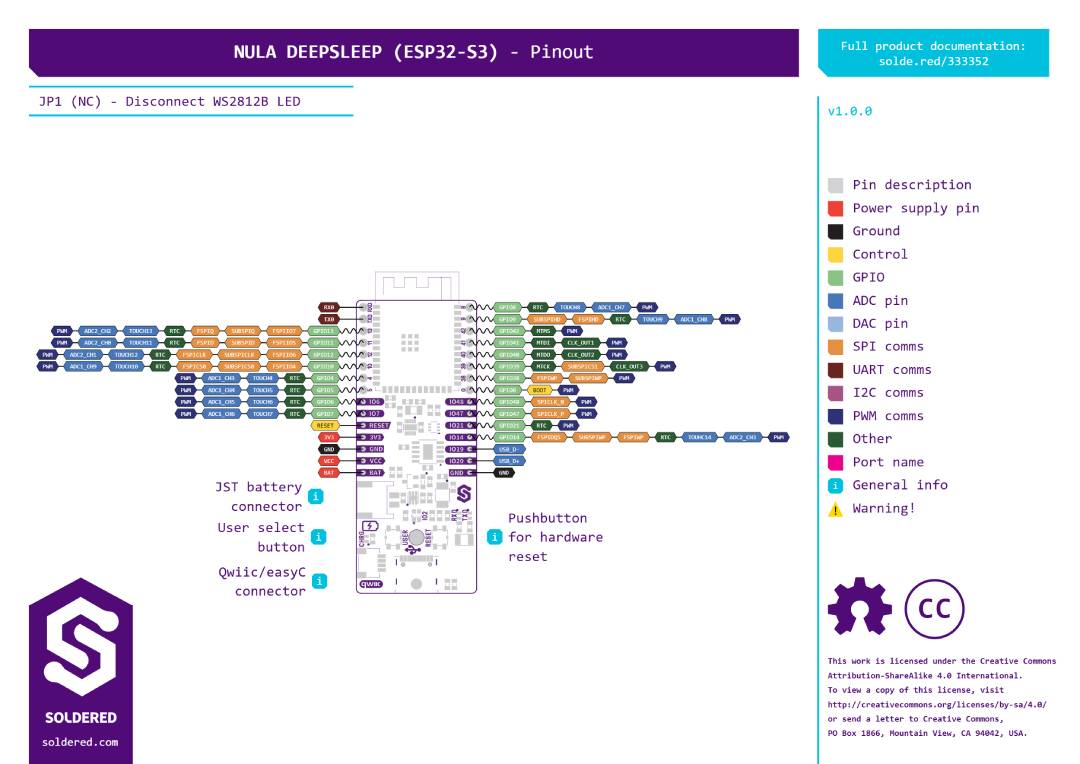

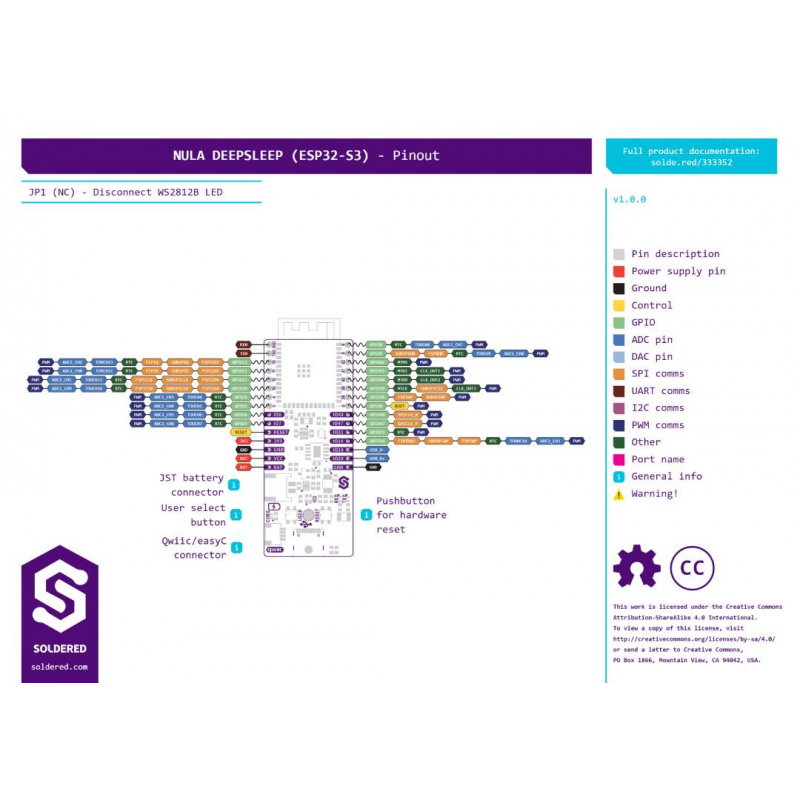

Popis zapojení pinů.

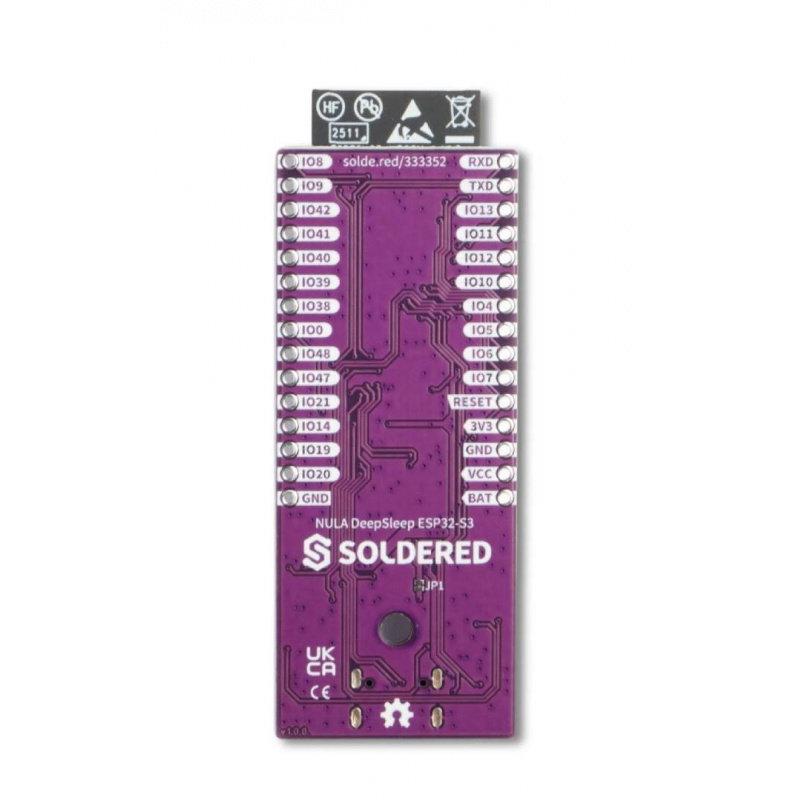

Design vhodný pro nepájivé desky zajišťuje pohodlné prototypování na nepájivých deskách.
Programování NULA DeepSleep ESP32-S
Deska je plně kompatibilní s prostředími Arduino IDE, ESP-IDF a MicroPython , takže je vhodná jak pro jednoduché vzdělávací projekty, tak pro profesionální embedded aplikace. Oficiální balíček Espressif Arduino Core obsahuje hotovou definici desky, což výrazně zjednodušuje nastavení programovacího prostředí. Programování se provádí přímo přes nativní USB port na konektoru USB Type-C , což eliminuje potřebu dalších UART převodníků. Modul také podporuje rozhraní USB Serial/JTAG a HID, což rozšiřuje možnosti vytváření zařízení komunikujících s počítačem. Podpora MicroPythonu umožňuje rychle vytvářet a testovat aplikace v Pythonu. Pokročilí vývojáři mohou využít framework ESP-IDF, který nabízí plný přístup k funkcím ESP32-S3, včetně bezpečnostních mechanismů, jako je Secure Boot a šifrování flash paměti.
| Technické specifikace NULA DeepSleep ESP32-S | |
|---|---|
| Procesor | dvoujádrový Xtensa LX7 240 MHz |
| Modul | ESP32-S3-WROOM-1-N8R8 |
| Flash paměť | 8 MB |
| Paměť PSRAM | 8 MB |
| Sdělení | Wi-Fi 802.11 b/g/n, Bluetooth 5.1 |
| GPIO | 22 |
| A/D převodník | 20 kanálů, 12 bitů |
| Pravý čas | PCF85063A |
| Konektory | USB typu C, Qwiic / easyC / STEMMA QT, JST |
| Provozní napětí | od 3 V do 3,6 V |
| Provozní teplota | od -40 °C do 105 °C |
| Spotřeba energie v hlubokém spánku | přibližně 7 µA |
| Rozměry | 69 × 26 mm |
