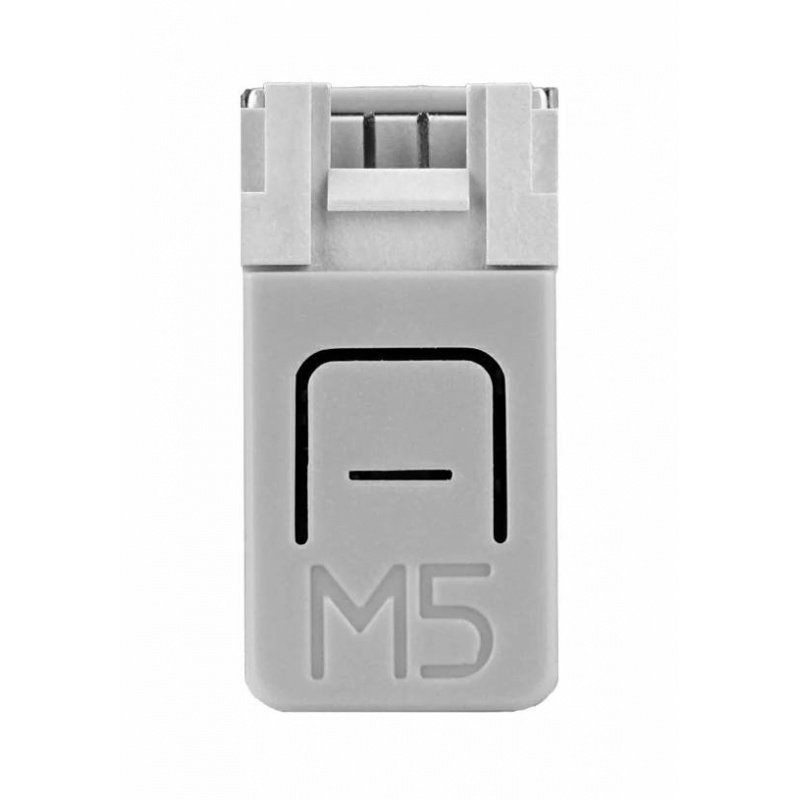

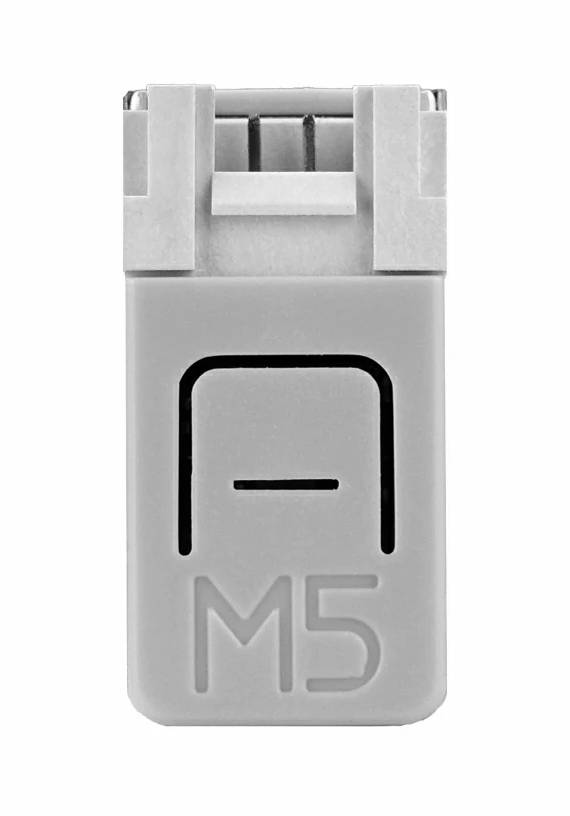

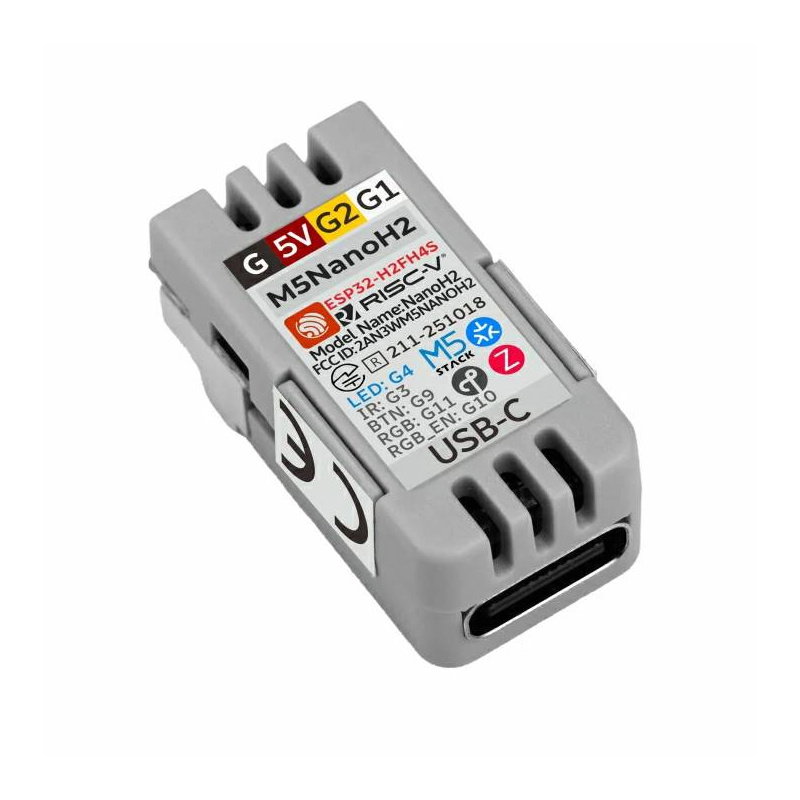

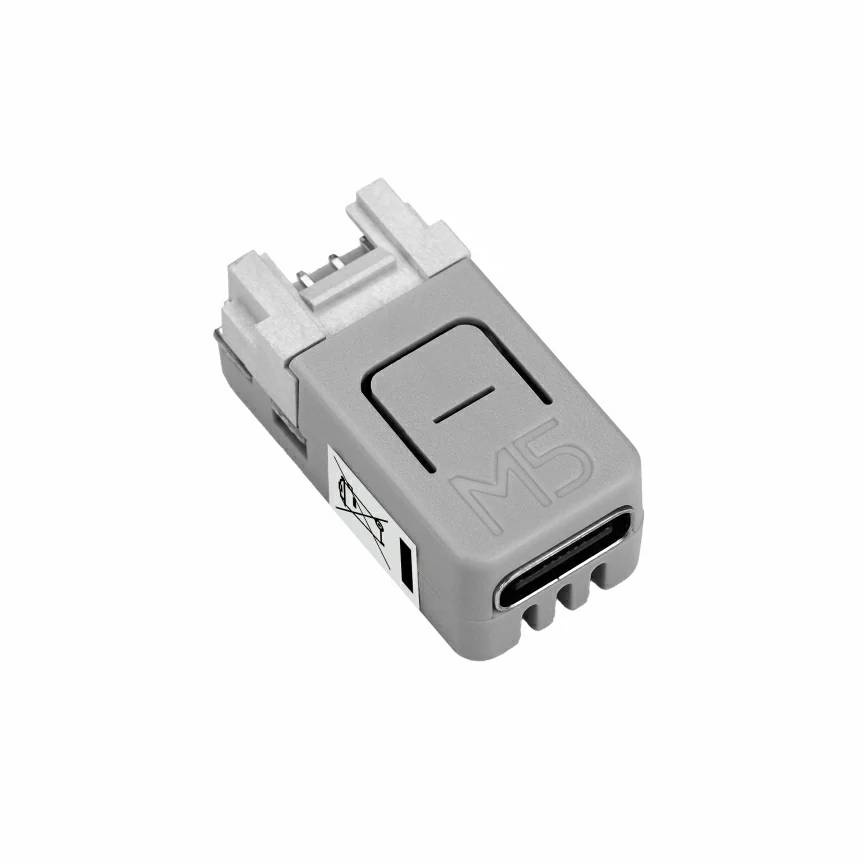

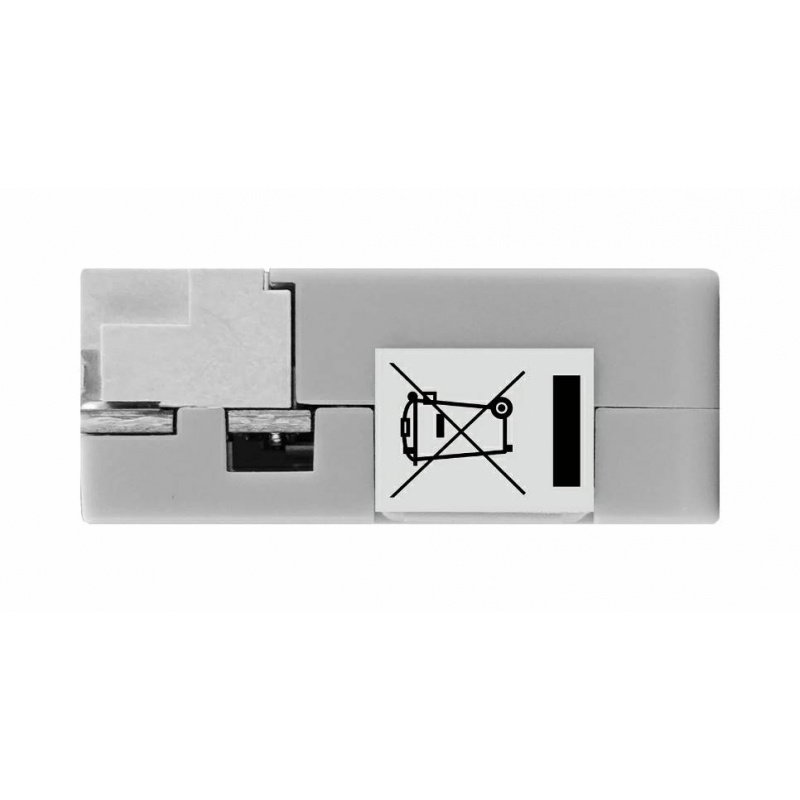

Popis produktu: Vývojová sada NanoH2 - ESP32-H2 - vývojová sada - M5Stack C149
Vývojová sada M5Stack NanoH2 je ultrakompaktní vývojová deska určená pro vytváření moderních zařízení internetu věcí (IoT) využívajících komunikaci IEEE 802.15.4 . Srdcem modulu je čip ESP32 -H2FH4S s jednojádrovým procesorem RISC-V taktovaným až na 96 MHz a 4 MB flash paměti. Deska podporuje protokoly ZigBee 3.0, Thread 1.4 a Matter , díky čemuž je ideální pro systémy chytré domácnosti , průmyslovou automatizaci a energeticky úsporné aplikace IoT. Na desce se dále nachází RGB LED WS2812, LED dioda, IR vysílač, uživatelské tlačítko, port Grove a konektor USB typu C pro napájení a programování.
Vývojová sada NanoH2 - ESP32-H2 - vývojová sada - M5Stack C149.
Deska podporuje populární bezdrátové komunikační standardy ZigBee, Thread a Matter, což umožňuje integraci s inteligentními domácími a průmyslovými automatizačními systémy.
Hlavní vlastnosti modulu ESP32-H2
- ESP32-H2FH4S : jednojádrový 32bitový procesor RISC-V s taktovací frekvencí až 96 MHz
- Podpora ZigBee, Thread a Matter : kompatibilita s moderními komunikačními standardy IoT a Smart Home
- Konektivita IEEE 802.15.4 : energeticky úsporná bezdrátová komunikace pro zařízení IoT
- RGB dioda WS2812 : schopnost vytvářet světelné efekty a signalizovat stav zařízení
- IR infračervený vysílač : ovládání RTV zařízení a automatizačních prvků
- Konektor Grove : rychlé připojení rozšiřujících modulů bez nutnosti pájení
- USB typu C : pohodlné napájení a programování desky
- Hardwarové zabezpečení : Podporuje zabezpečené spouštění a šifrování flash paměti
- Kompaktní design : malé rozměry usnadňují integraci do malých IoT projektů

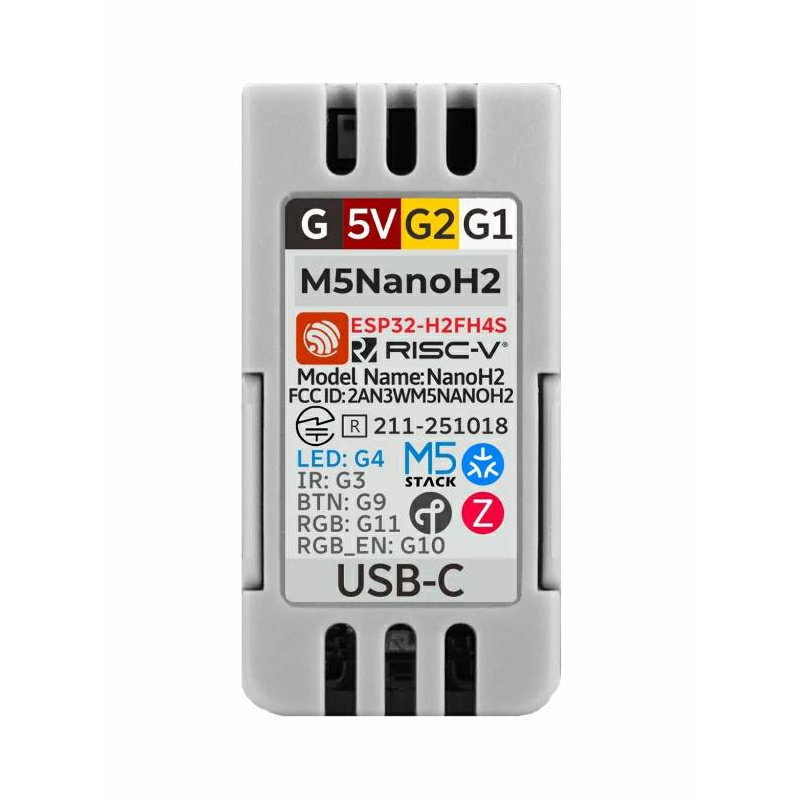

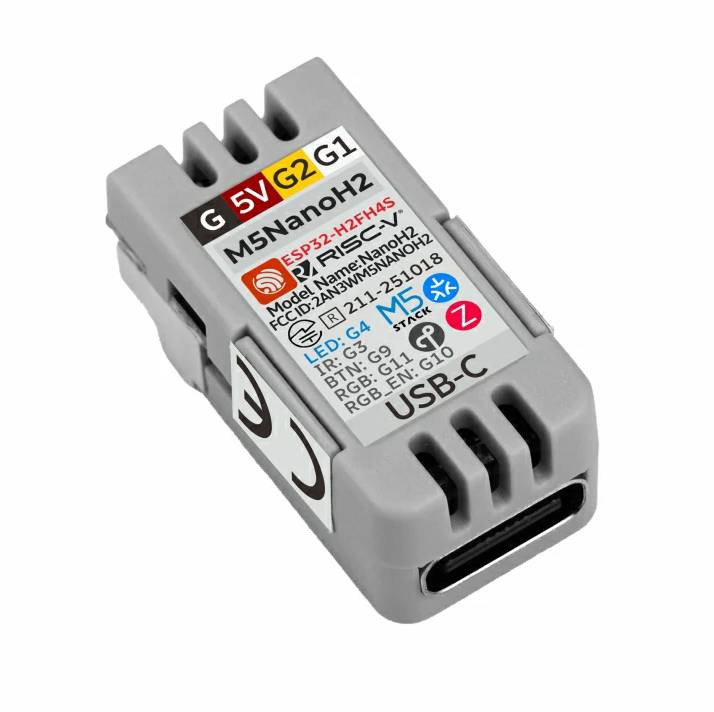

Zapojení pinů a kompatibilita M5Stack NanoH2

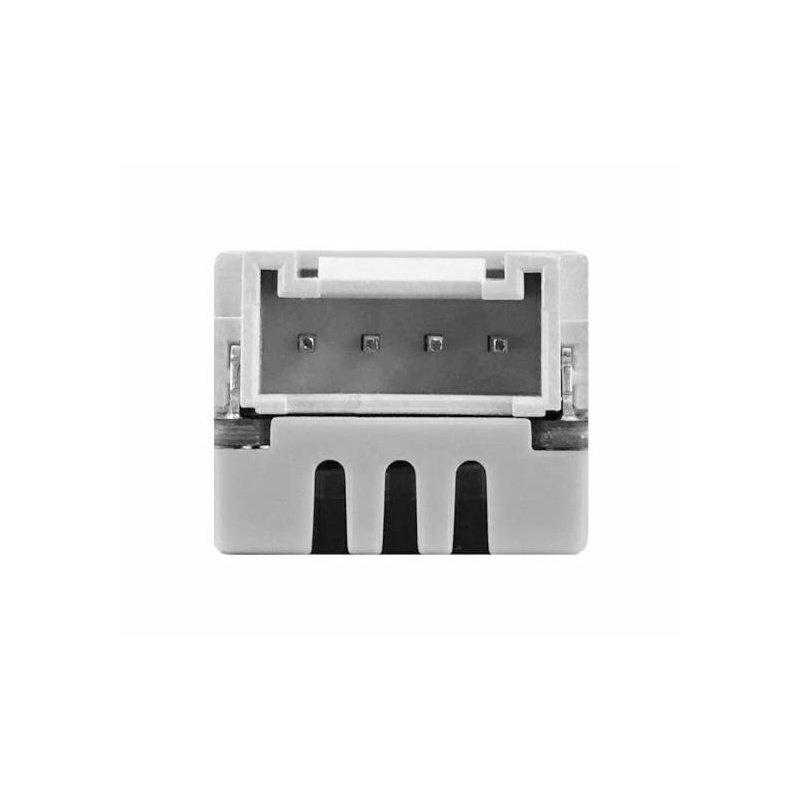

M5Stack NanoH2 je vybaven konektorem Grove HY2.0-4P , který umožňuje rychlé připojení kompatibilních rozšiřujících modulů. Rozhraní poskytuje linky GPIO G1 a G2, napájení 5 V a zem , což usnadňuje integraci se senzory, displeji a dalšími moduly M5Stack. Deska také obsahuje periferie, jako je uživatelské tlačítko, LED, IR vysílač a RGB LED WS2812 . Kompatibilita s Arduinem a ESP-IDF usnadňuje použití modulu jak v jednoduchých prototypech, tak v pokročilejších IoT projektech.

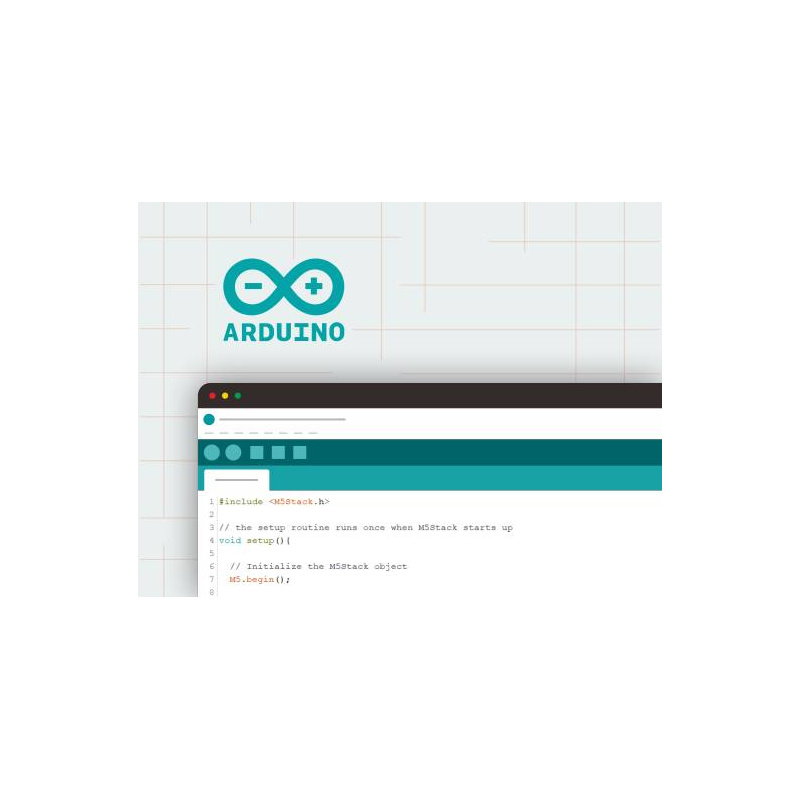

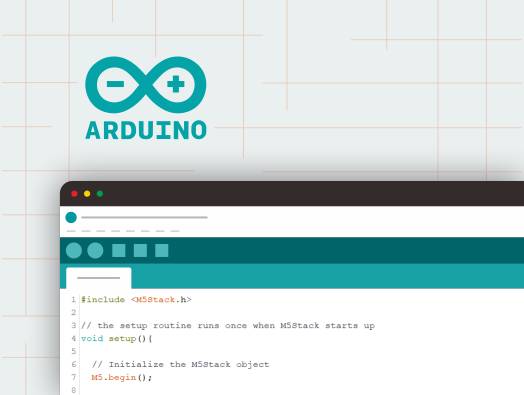

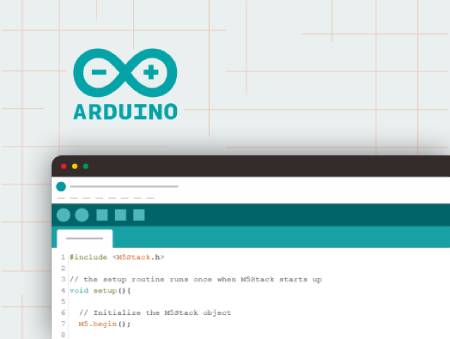

M5Stack NanoH2 lze programovat pomocí Arduino IDE.
Programování desky ESP32-H2 v Arduino IDE a ESP-IDF
Desku M5Stack NanoH2 lze programovat pomocí Arduino IDE a frameworku ESP-IDF . Výrobce poskytuje dokumentaci a příklady, které vám pomohou začít s modulem a používat dostupná periferie. Chcete-li nahrát firmware, spusťte modul v režimu stahování podržením tlačítka GPIO9 během připojování kabelu USB typu C. Desku lze použít k vytvoření vlastních zařízení ZigBee, routerů Thread, kontrolérů Matter a energeticky úsporných senzorů IoT, které komunikují bezdrátově.
Technické specifikace vývojové sady NanoH2
- SoC: ESP32-H2FH4S
- Procesor: RISC-V 32bitový, jednojádrový
- Taktovací frekvence: až 96 MHz
- Flash paměť: 4 MB
- Bezdrátové připojení: IEEE 802.15.4
- Podporované protokoly: ZigBee 3.0, Thread 1.4, Matter
- RGB dioda: WS2812
- IR vysílač: vestavěný
- Rozšiřující rozhraní: Grove HY2.0-4P

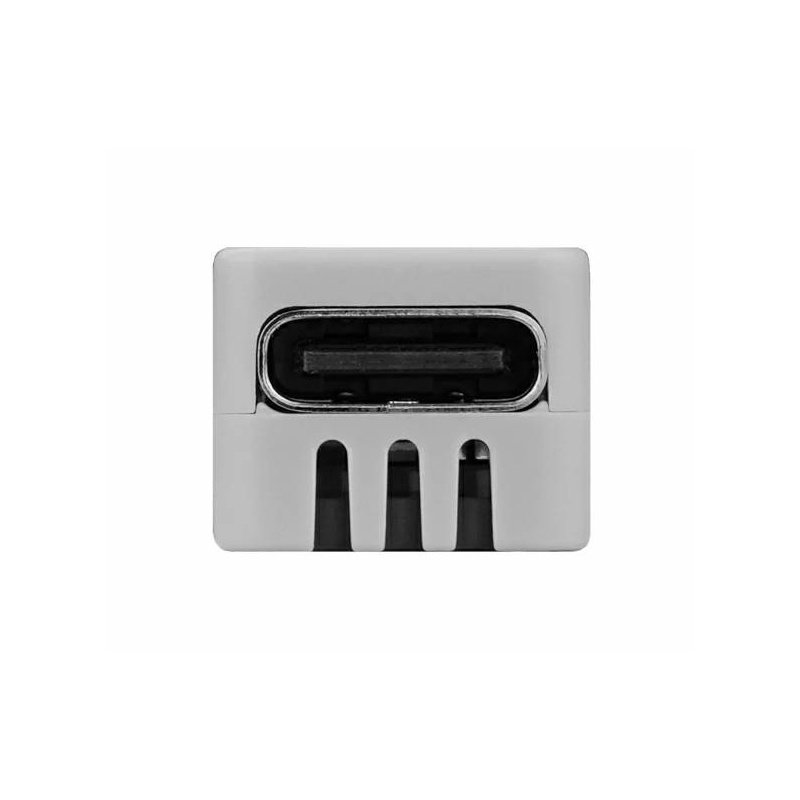

- Konektor: USB typu C
- Maximální dosah OpenThread: až 225 m
- Maximální zatížení Grove: DC 4,43 V / 2 A
- Spotřeba proudu vysílače: DC 5V / 18,68mA
- Spotřeba proudu přijímače: DC 5V / 18,82mA
- Spotřeba energie RGB: DC 5V / 10,79mA
- Spotřeba proudu LED: DC 5V / 12,34mA
- Dosah IR vysílače při 0°: 395 cm
- Dosah IR vysílače při 45°: 70 cm
- Dosah IR vysílače při 90°: 10 cm
- Vývojové platformy: Arduino, ESP-IDF
- Rozměry: 23,5 × 12 × 9,5 mm
- Hmotnost: 3,7 g

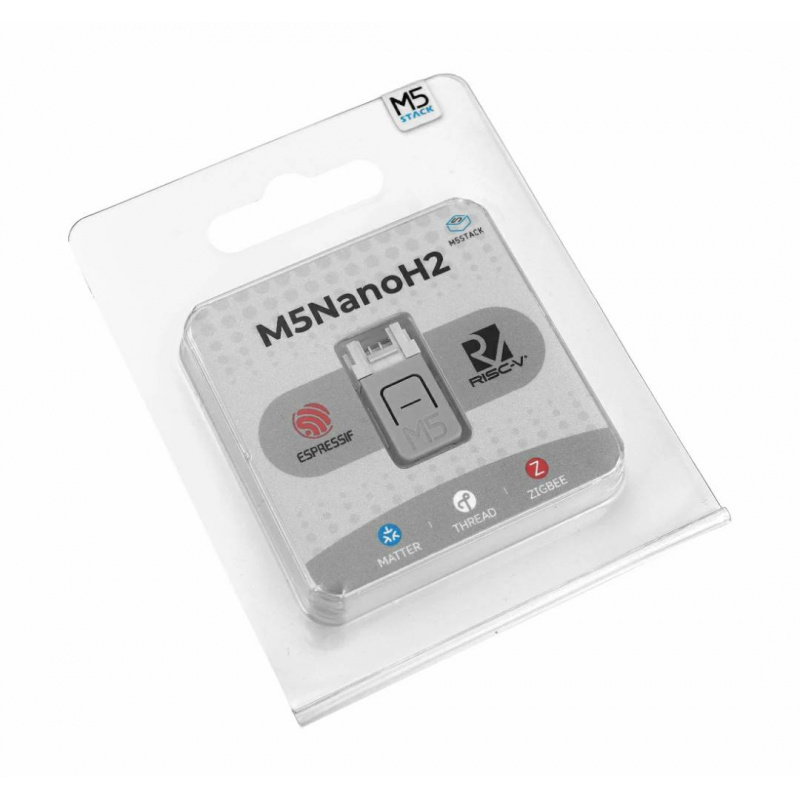

Obsah sady
- 1x vývojová sada M5Stack NanoH2 ESP32-H2
Malé rozměry a nízká spotřeba energie umožňují použití modulu v mobilních zařízeních a projektech napájených z baterií.
