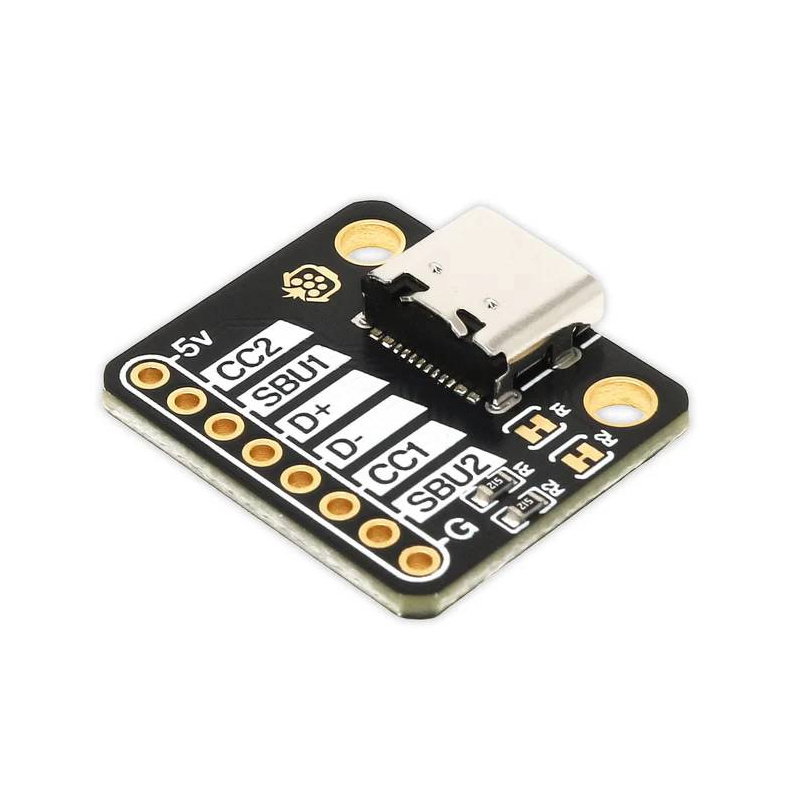

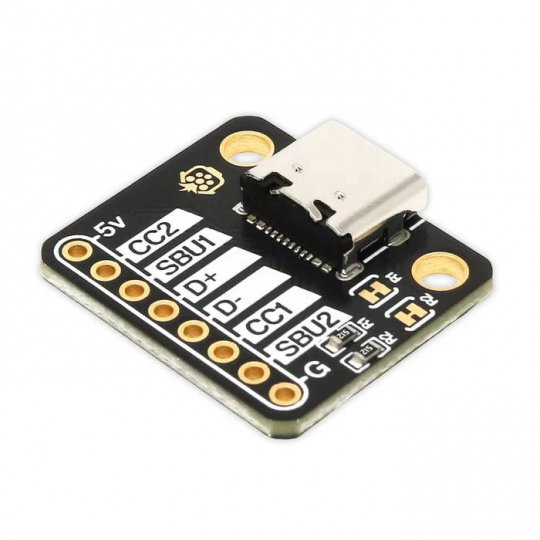

Popis produktu: Modul s USB Type-C zásuvkou - konektor pro nepájivé pole - PiHut 106575
Tento modul USB typu C vám umožňuje snadno přidat moderní rozhraní USB do vašich elektronických projektů. Vysílá všechny nejdůležitější signály, jako je 5V, GND, D-, D+, CC1, CC2 a SBU , což umožňuje napájecí i datovou komunikaci. Konstrukce desky je optimalizována pro pohodlí uživatele. Další pájecí plošky na spodní straně výrazně zjednodušují montáž kabelů a veškeré potřebné opravy. Vestavěné rezistory CC od 5,1 kΩ umožňují správnou identifikaci zařízení USB typu C a možnost jejich odpojení přeříznutím vodiče zvyšuje všestrannost aplikace. Modul je také vybaven montážními otvory M2,5 pro snadnou a bezpečnou montáž do skříně nebo projektu.
Technické specifikace modulu se zásuvkou USB typu C
- Typ konektoru: USB Type-C (samice, horizontální)
- Rozteč pinů: 2,54 mm
- Počet pinů: 8 (GND, 5V, D-, D+, CC1, CC2, SBU1, SBU2)
- CC rezistory: 2x 5,1 kΩ (odpojitelné)
- Montážní otvory: M2,5
- Další pájecí plošky: ano (dole)
- Konfigurovatelné: uzemnění obrazovky (propojka na spodní straně)
- Povrchová úprava desek plošných spojů: ENIG (zlacený)
- Rozměry: 22,5 × 19,5 mm

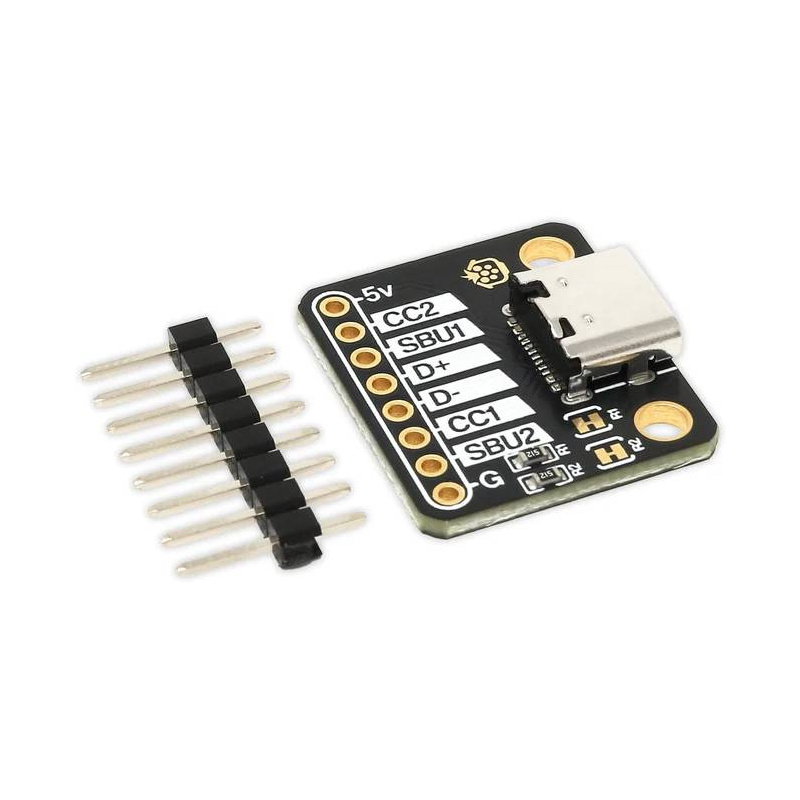

Obsah sady
- 1x Modul s USB Type-C konektorem
- 1x 8pinový proužek s pozlacenými kolíky 2,54 mm
