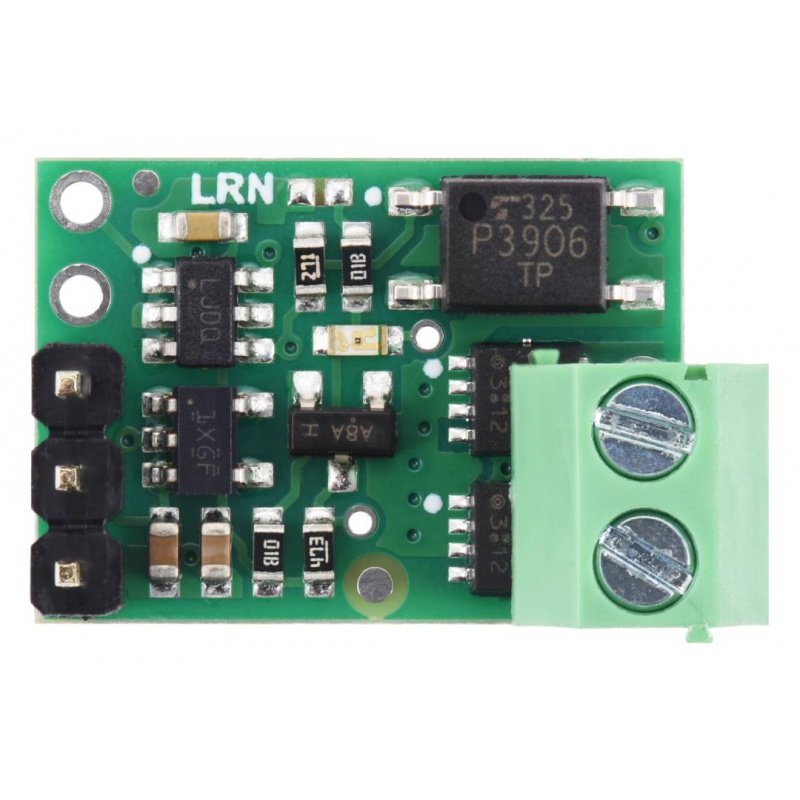

Popis produktu: RC spínač s izolovaným polovodičovým relé SPST - 30V 10A - Pájené konektory - Pololu 5424
RC spínač Pololu umožňuje přímo ovládat elektrická zařízení pomocí standardního RC signálu s rádiovým ovládáním . Řídicí obvod pracuje s napětím od 2,7 V do 16 V a analyzuje šířku vstupního impulsu, na základě které aktivuje nebo deaktivuje polovodičové relé . Výchozí prahová hodnota sepnutí je přibližně 1700 µs a v režimu učení můžete změnit jak prahovou hodnotu, tak směr aktivace. Aktuátorem je dvojice MOSFET tranzistorů s opačným směrem otáčení hodinových ručiček, které poskytují symetrický výstup a umožňují obousměrný tok proudu . Toto řešení umožňuje použití modulu jako spínač na straně vysokého i nízkého napětí. Absence mechanických kontaktů znamená tichý provoz a zabraňuje problémům s opotřebením a jiskřením typickým pro elektromechanická relé.

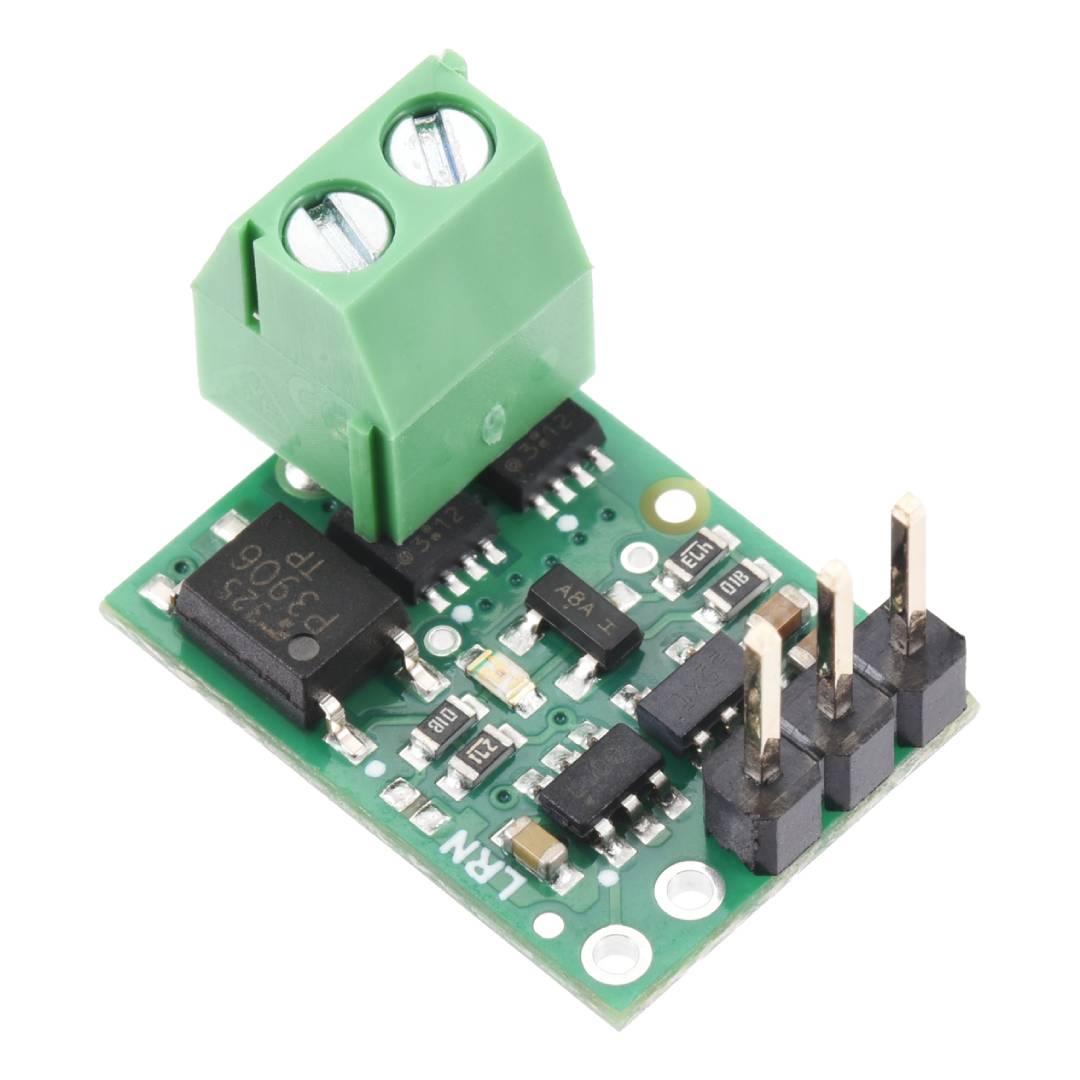

RC spínač s izolovaným SPST polovodičovým relé - 30V 10A - pájené konektory - Pololu 5424.
Systém podporuje řídicí napětí od 2,7 V do 16 V a dokáže spínat zátěž až do 30 V a 10 A.
Hlavní vlastnosti RC modulu
- SPST polovodičové relé : umožňuje elektronické spínání zátěže bez mechanických kontaktních prvků
- Maximální zatěžovací proud 10 A : umožňuje ovládat zařízení, která vyžadují relativně vysoký proud
- Napětí zátěže do 30 V : 30 V je absolutní maximální napětí pro spínaný obvod
- Řízení RC signálu : Modul analyzuje šířku impulsu přicházejícího z RC přijímače nebo servo regulátoru.
- Nastavitelný aktivační práh : Režim učení umožňuje konfigurovat spínací práh a směr provozu
- Výchozí prahová hodnota kolem 1700 µs : relé se normálně aktivuje při překročení nastavené prahové hodnoty šířky impulsu.
- Hystereze ±64 µs : snižuje nežádoucí přepínání, když je signál blízko prahové hodnotě
- Funkce bezpečného startu : snižuje riziko neočekávaného přepnutí zátěže při spouštění systému
- Galvanické oddělení : opticky izolovaný budič odděluje řídicí část od zátěžového obvodu
- Obousměrný MOSFET výstup : push-pull zapojení tranzistorů umožňuje průtok proudu v obou směrech
- Řízení na straně vysokého a nízkého napětí : symetrický výstup umožňuje flexibilní umístění spínačů v obvodu
- Výstupy OUT a GOOD : umožňují sledovat stav relé a správnost přijímaného RC signálu
- LED : umožňuje rychlou kontrolu aktuálního provozního stavu modulu

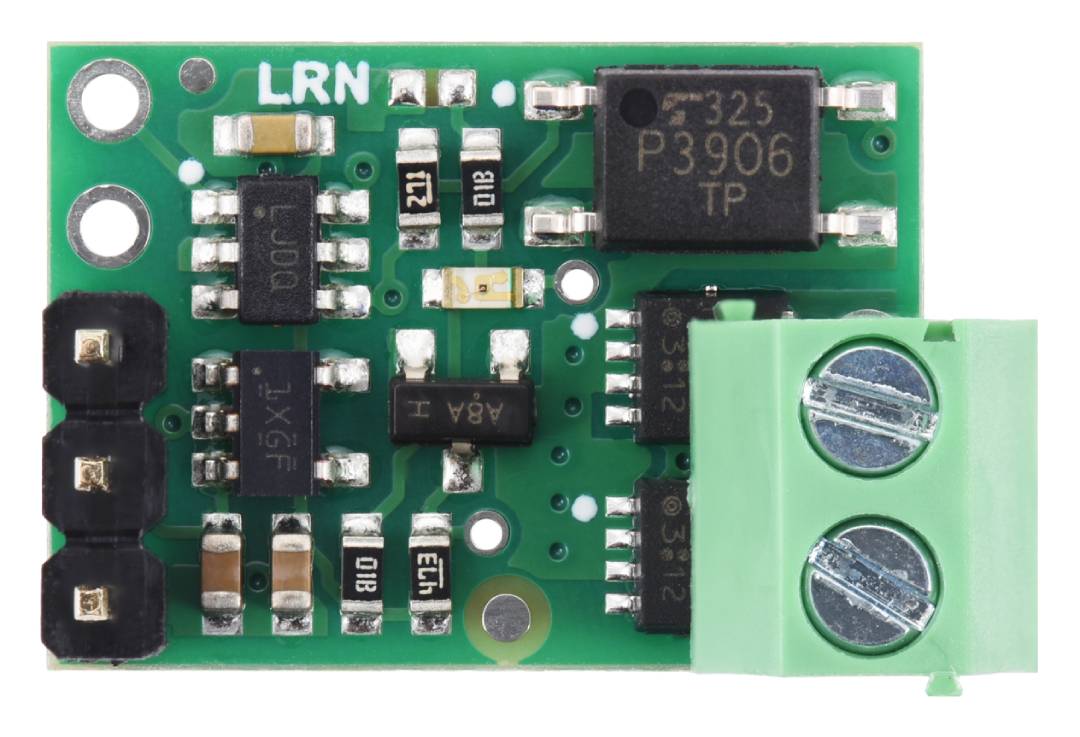

- Pájené konektory : modul je vybaven 1x3 goldpin konektorem s roztečí 2,54 mm a 2pinovým šroubovacím konektorem s roztečí 3,5 mm
- Malé rozměry : kompaktní deska umožňuje snadnou instalaci do RC modelů, robotů a dalších zařízení s omezeným prostorem
Technické specifikace RC spínače Pololu
- Typ: Polovodičové relé/SPST spínač
- Řídicí rozhraní: RC signál
- Napájecí napětí řídicí sekce VRC: 2,7 V až 16 V
- Maximální odběr proudu řídicí sekce se sepnutým relé: 15 mA
- Spotřeba proudu s vypnutým relé: přibližně 5 mA
- Maximální zatěžovací napětí: 30 V
- Maximální zatěžovací proud: 10 A
- Odpor v zapnutém stavu: 10 mΩ
- Spínací prvky: 2 MOSFET tranzistory zapojené push-pull způsobem
- Izolace zátěžové sekce: galvanická, s použitím opticky izolovaného budiče
- Směr toku proudu výstupem: obousměrný
- Lze použít jako spínač na straně vysokého nebo nízkého napětí
- Výchozí práh aktivace RC signálu: přibližně 1700 µs
- Hystereze spínacího prahu: ±64 µs
- Platný frekvenční rozsah RC signálu: 10 Hz až 330 Hz
- Rozsah šířky impulsu platného RC signálu: 0,5 ms až 2,5 ms
- Konfigurace aktivačního prahu: ano, režim učení
- Konfigurace směru aktivace: ano
- Funkce bezpečného startu: ano
- Výstup signálu stavu relé: OUT
- Správnost RC signálu na výstupu: DOBRÁ
- Optická signalizace: žlutá LED
- Ovládací konektor: Goldpin samec 1x3, rozteč 2,54 mm, pájený
- Zátěžový konektor: 2pinová šroubovací svorkovnice, rozteč 3,5 mm, pájená
- Rozměry: přibližně 17,8 x 12,7 x 12,7 mm
- Hmotnost: 1,6 g
Obsah sady
- 1x RC spínač s izolovaným polovodičovým relé SPST - 30V 10A - Pájené konektory - Pololu 5424

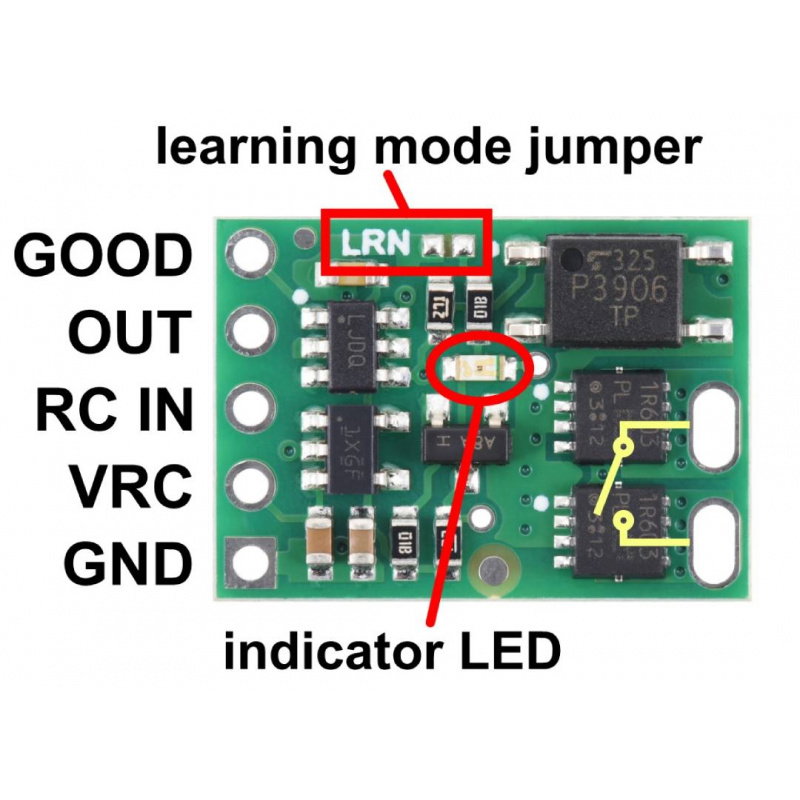

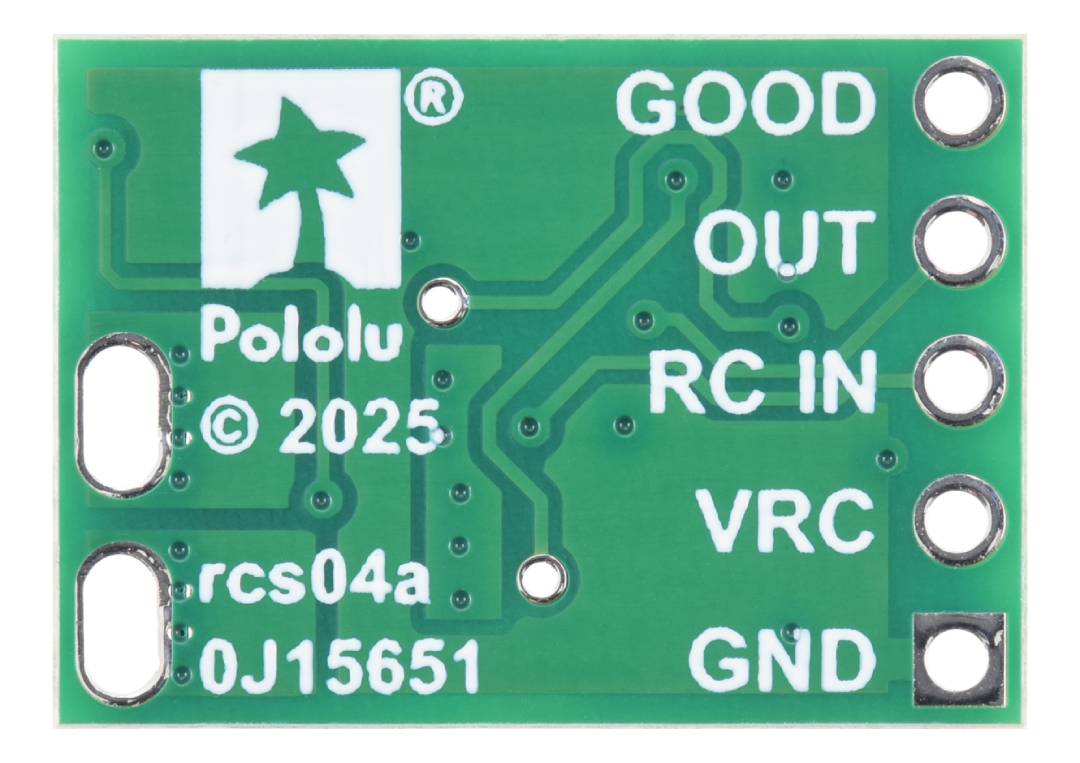

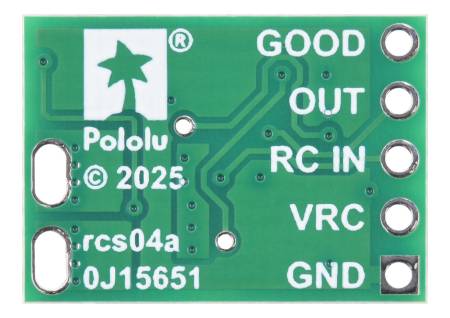

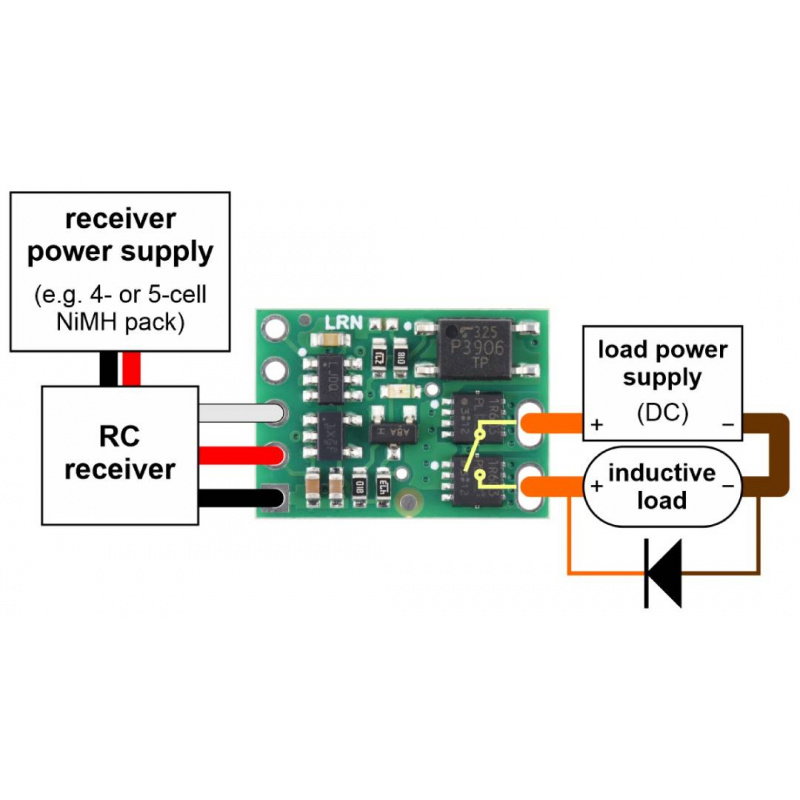

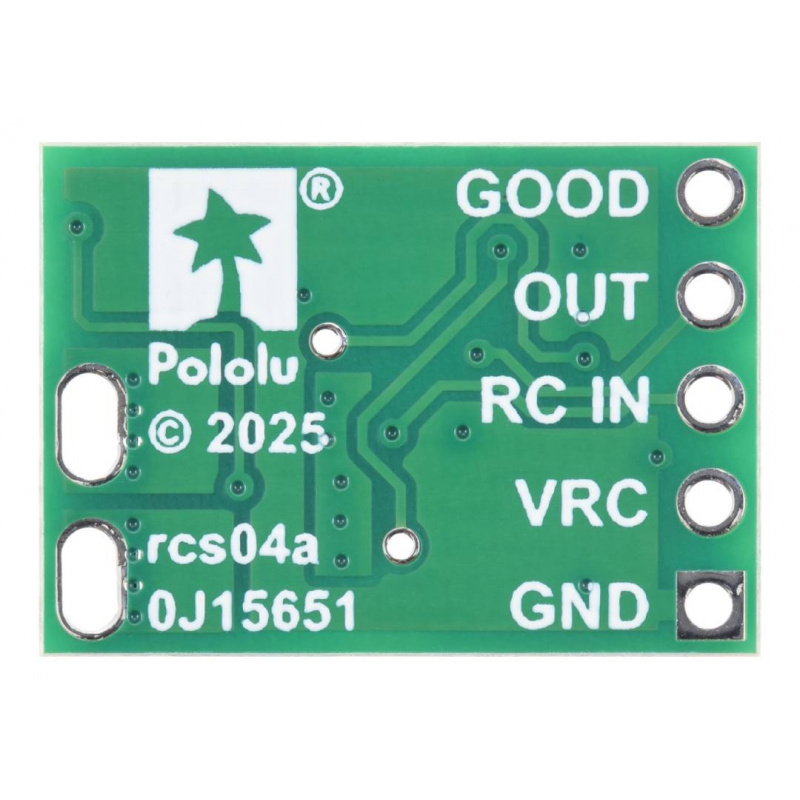

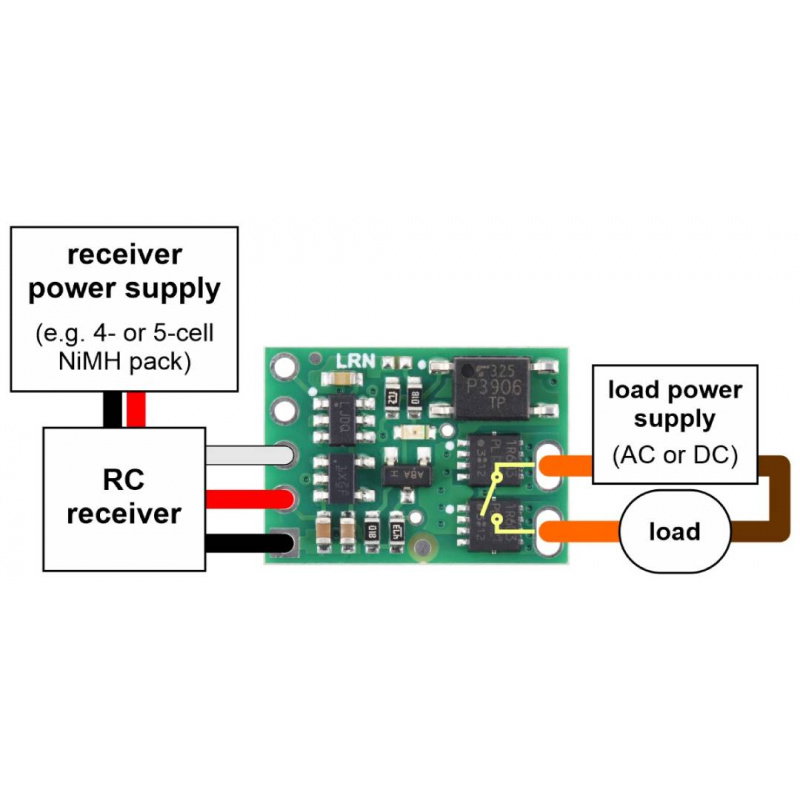

Modul Pololu 5424 má oddělené piny pro řídicí sekci a napájecí svorky. Logická sekce je napájena pomocí VRC a GND, zatímco signál z RC přijímače by měl být přiveden na vstup RC IN.
