Bezkontaktní snímač hladiny kapaliny - digitální - DFRobot SEN0368

Index: DFR-19247 EAN: 6959420917693

Bezkontaktní kapacitní snímač hladiny kapaliny se stavovým indikátorem a nastavitelnou citlivostí . Tento produkt lze použít k detekci kapalin v nekovových nádobách nebo potrubích ( vnější průměr větší než 11 mm ). Je vhodný pro všechny typy detekce zakřivených nebo plochých povrchů, křivek, válcových nádob nebo potrubí. Odesílání zpětné vazby o stavu senzoru se provádí v reálném čase.

Bezkontaktní snímač hladiny kapaliny - digitální - DFRobot SEN0368
355,00 Kč
293,39 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Bezkontaktní snímač hladiny kapalin DFRobot - průměr nádoby:
Výrobce: DFRobot
Compatibility: Arduino

Popis produktu: Bezkontaktní snímač hladiny kapaliny - digitální - DFRobot SEN0368

Bezkontaktní kapacitní snímač hladiny kapaliny, vyrobený společností DFRobot, je vybaven indikátorem stavu a schopností upravit citlivost . Tento produkt lze použít k detekci kapalin v nekovových nádobách nebo potrubích ( vnější průměr větší než 11 mm ). Odesílání zpětné vazby o stavu senzoru se provádí v reálném čase. Kromě toho je tento snímač vybaven 4kolíkovým adaptérem, který umožňuje přímý sběr digitálního signálu, což je vhodné pro připojení k Arduino nebo jiným mikrokontrolérům. Tento produkt se vyznačuje širokou použitelností pro detekci kapalin v nádrži, automatu na vodu atd. Tento bezkontaktní snímač hladiny kapaliny byl vyvinut na základě pokročilé technologie zpracování signálu využívající vysokorychlostní čip. Měření není ovlivněno tloušťkou stěn nádoby, znečištěním a přítomností kyselin a zásad.

Bezkontaktní kapacitní snímač hladiny malého průměru Bezkontaktní kapacitní snímač hladiny malého průměru.

Produkt je kompatibilní s Arduino

Užitečné informace a ukázkový kód najdete v uživatelské příručce.

Schéma připojení s Arduino.
Číslo Kolík Popis
1 (vlevo, hnědá) HLAS Napájení snímače kapaliny od 5 V do 12 V.
2 (vlevo, modrá) GND Hmotnost
3 (vlevo, černá) IO1 Přední / zadní výstup snímače kapaliny
4 (vlevo, žlutá) IO2 Výstup signálu hladiny kapalinového senzoru
1 (pravý, červený) VIN Napájení
2 (pravý, černý) GND Hmotnost
3 (pravý, modrý) IO1 Výstup snímače přední // zadní
4 (pravý, zelený) IO2 Výstup signálu hladiny kapaliny

Hlavní vlastnosti produktu

  • Vhodné pro použití ve všech druzích nekovových nádrží, jako jsou plastové, skleněné, keramické a jiné nádoby.
  • Maximální tloušťka stěny nádrže, ve které je testovaná kapalina, je - 20 mm
  • Široký rozsah napětí od 5 do 12V, vhodný pro různé obvody nebo aplikace
  • Vysoká stabilita a citlivost
  • Nastavení citlivosti
  • Indikátor stavu senzoru
  • Stabilní výkon a dlouhá životnost
  • Imunní vůči vnějším poruchám

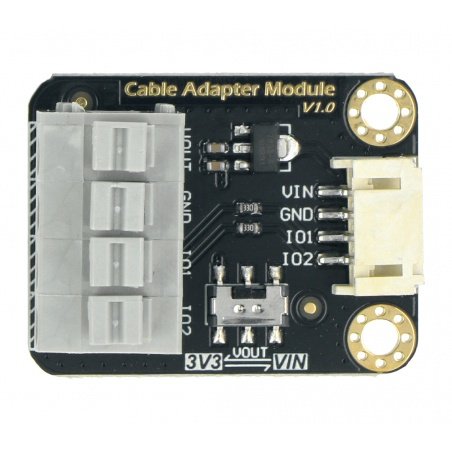

Czujnik wyposażono w 4-pinowy adapter Senzor je vybaven 4kolíkovým adaptérem.

Na zdjęciu widoczny skład zestawu. Fotografie ukazuje složení sady.

Specifikace bezkontaktního snímače hladiny kapaliny

  • Napájení od 5 do 12 V.
  • Doba odezvy: 500 ms
  • Pracovní teplota: -5 až 105 ° C
  • Použitelný průměr trubky: až 11 mm
  • Chyba hladiny kapaliny: ± 1,5 mm
  • Materiál: ABS
  • Vodotěsnost: IP65

Sada obsahuje

  • Bezkontaktní kapacitní senzor x1
  • Gravitace: 4pinový adaptér senzoru x1
  • Šroubovák x1
  • Stahovací pásek černý x1
Šířka balení 8 cm
Výška balení 12 cm
Hloubka balení 2.5 cm
Váha balení 0.036 kg

Bartosz

03/21/22

Otázka: Dobrý den, chtěl jsem se zeptat, jaký je problém tohoto snímače s kovovými nádržemi? Potřebuji takové zařízení pro detekci hladiny kapaliny kondenzovaného chladiva v kovové nádrži.
Odpovědět: Senzor bohužel funguje pouze u nekovových nádob.

Recenze produktu

Bezkontaktní snímač hladiny kapaliny - digitální - DFRobot SEN0368

4.8/5

Průměrná známka

6

Názor zákazníků
Sbíráme následující názory
a ověřujeme je pomocí externího
partnera Trustmate a pocházejí
z procesu po zakoupení.

Recenze:

Matthias 31.05.2023 Potvrzený nákup Přeložená recenze
Super produkt, spínací bod optimálně nastavitelný. V mém případě spíná malé vodní čerpadlo na zalévání muškátů pomocí spojovacího relé.
Krzysztof 19.05.2023 Potvrzený nákup Přeložená recenze
Dobrá dokumentace, 3,3V převodník součástí (napájení 5..12V). Dobrá nastavitelná citlivost, dobře navržené elastické kapacitní elektrody - snadné přizpůsobení tvaru nádrže.
Andreas 30.03.2023 Potvrzený nákup Přeložená recenze
Pokud vše fungovalo dobře, integroval jsem senzory s Attiny84 jako OneWire senzory. Co není tak dobré, je dokumentace DFRobot. Nejsou tam dobře vysvětleny propojky pro stahování a spouštění
Martin 08.02.2024 Potvrzený nákup
Thomas 18.03.2024 Potvrzený nákup
Krzysztof 17.05.2023 Potvrzený nákup
