Popis produktu: Bezkontaktní senzor hladiny kapaliny - digitální - DFRobot SEN0370

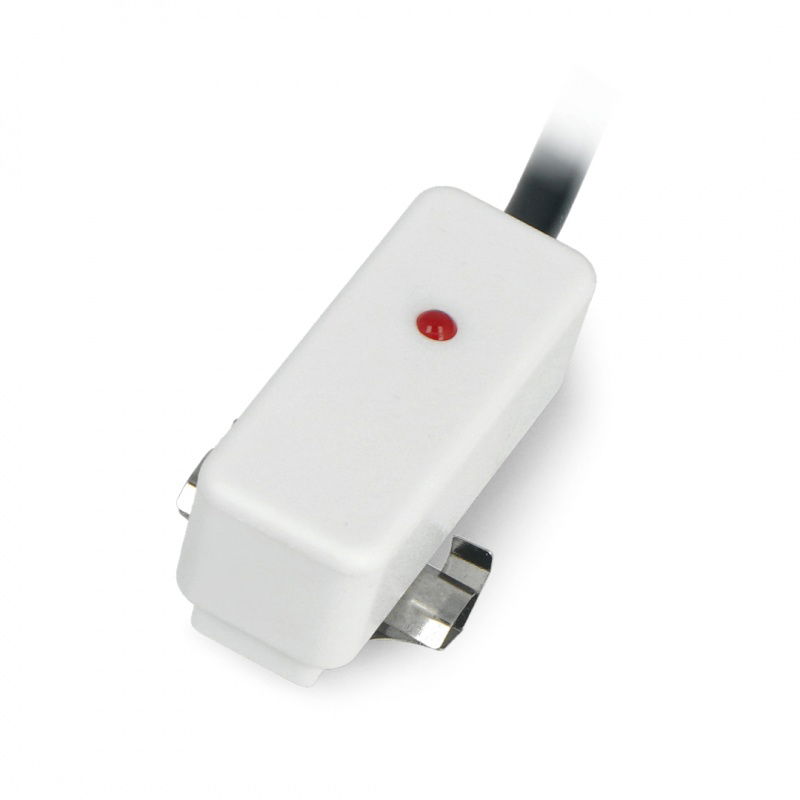

Bezkontaktní senzor hladiny kapaliny, vyrobený společností DFRobot , je vybaven indikátorem stavu a nastavením citlivosti. Jeho hlavním použitím je detekce hladiny kapaliny ve všech typech nekovových trubek s vnějším průměrem až 10 mm . Zařízení umožňuje přenos informací o stavu senzoru v reálném čase. Sada obsahuje také 4pinový adaptér senzoru, který umožňuje přímý přenos signálu ze senzoru například do Arduina nebo jiného mikrokontroléru. Díky tomuto senzoru kapaliny a jeho širokému použití je možné detekovat kapaliny ve vodních dávkovačích, malých trubicích a perfuzních trubicích. Senzor hladiny kapaliny byl vyvinut na základě pokročilé technologie zpracování signálu s využitím efektivního systému. Měření senzoru není ovlivněno tloušťkou stěn nádoby, kontaminací ani přítomností kyselin a zásad.
Bezkontaktní senzor hladiny kapaliny - digitální - DFRobot SEN037 0

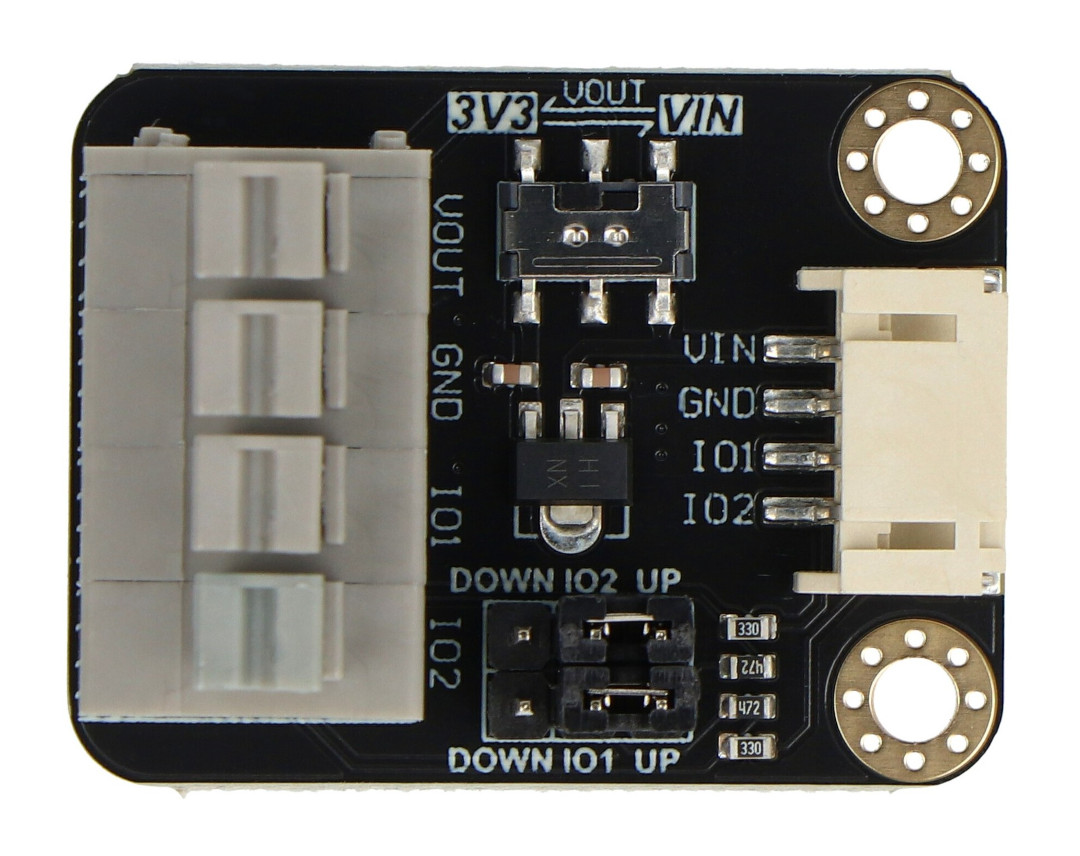

| Číslo | Kolík | Popis |
|---|---|---|
| 1 (levá, hnědá) | VÝSTUP | Napájení kapalinového senzoru od 5 V do 24 V |
| 2 (levá, modrá) | Zem | Mše |
| 3 (levá, černá) | IO1 | Výstup senzoru kapaliny vpředu/vzadu |
| 4 (levá, žlutá) | IO2 | Výstup signálu senzoru hladiny kapaliny |
| 1 (vpravo, červená) | VIN | Napájení |
| 2 (pravá, černá) | Zem | Mše |
| 3 (vpravo, modrá) | IO1 | Výstup senzoru přední/zadní |
| 4 (vpravo, zeleně) | IO2 | Výstup signálu hladiny kapaliny |
Produkt kompatibilní s Arduinem
V uživatelské příručce naleznete užitečné informace, jako je zapojení pinů senzorů a ukázkový kód.
Specifikace bezkontaktního snímače hladiny kapaliny
- Napájení: 5V až 24V
- Doba odezvy: 500 ms
- Provozní teplota: -5 °C až 105 °C
- Vhodný průměr trubky: do 10 mm
- Chyba hladiny kapaliny: ±1,5 mm
- Materiál: ABS
- Vodotěsnost: IP65
Napájeno napětím v rozmezí od 5 V do 24 V.

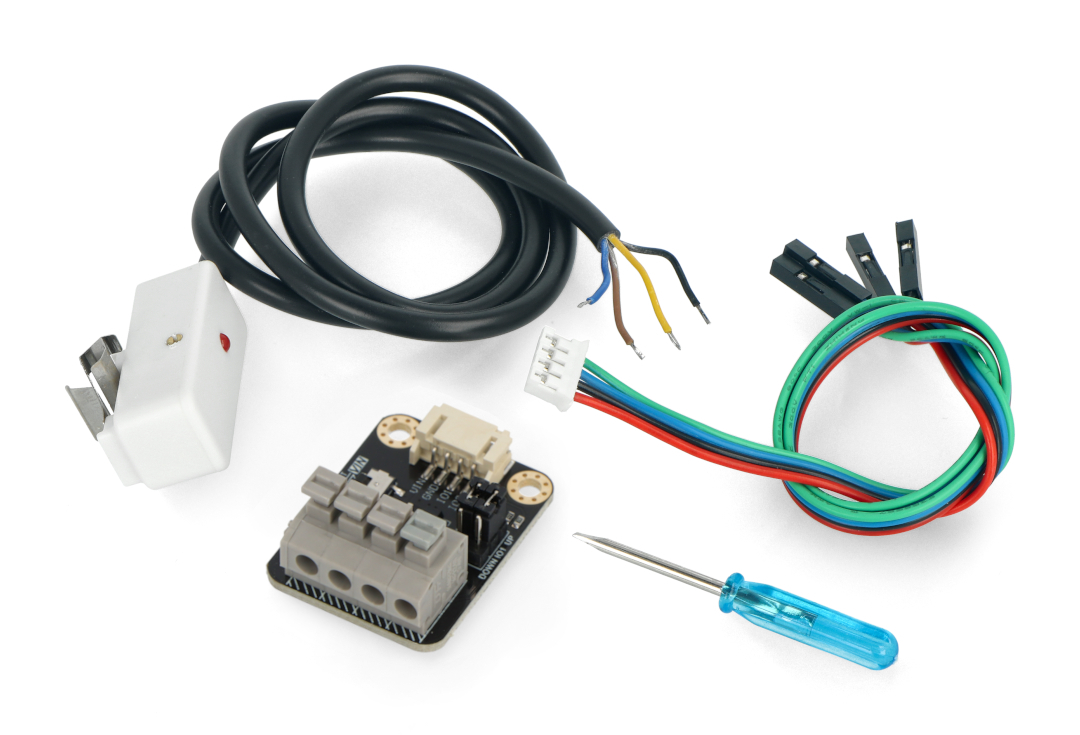

Fotografie ukazuje složení sady.Sada obsahuje
- Senzor malý průměr vodováhy x1

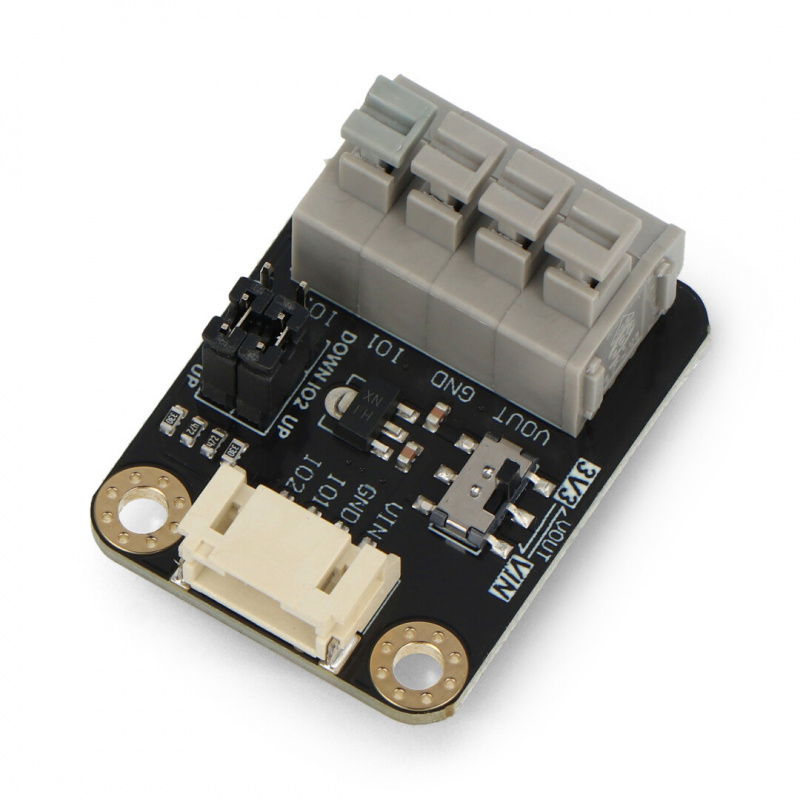

- Gravitace: 4pinový adaptér senzoru x1
- Šroubovák x1
