Popis produktu: U3V16F3 - step-up měnič - 3,3 V 2 A - Pololu 4940
Zvyšovací měnič Pololu s výstupním napětím 3,3 V a účinností 2 A. Napájecí napětí je od 1,3V. Minimální napětí potřebné pro spuštění je 2,7 V. Typická účinnost převodníku je od 85 % do 95 % v závislosti na vstupním napětí a zátěži. Výstupní proud je úměrný vstupnímu proudu, účinnosti a poměru zisku VOUT k VIN. Vstupní napětí (VIN) by nemělo být větší než výstupní napětí (VOUT).
Piny převodníku U3V16F3.

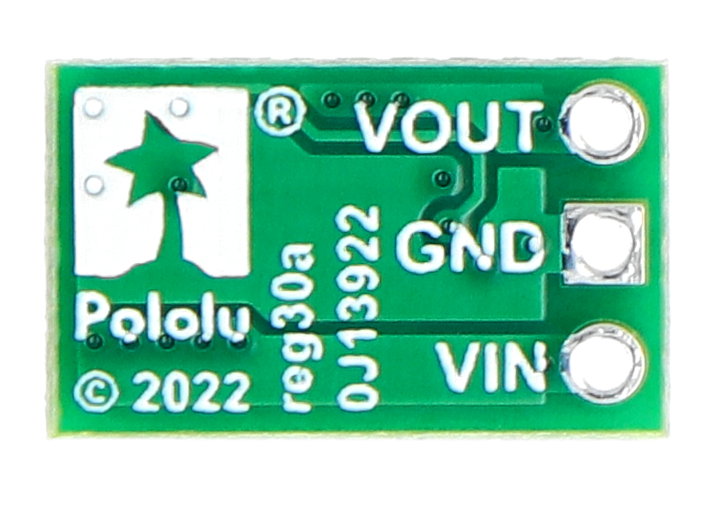

Piny převodníku U3V16F3
- VOUT - výstupní napětí 3,3V
- GND - uzemnění systému (společné pro VIN a VOUT)
- VIN - vstupní napětí od 2,7 V (po spuštění systému může vstupní napětí klesnout minimálně na 1,3 V)
Napěťové špičky
Při napájení modulu může počáteční napájení způsobit nebezpečné napěťové špičky, které jsou mnohem vyšší než vstupní napětí. Po výzkumu provedeném společností Pololu bylo zjištěno, že pro vstupní napětí nad 9 V mohou mít impulsy dostatečně velkou amplitudu, aby modul poškodily. Pro ochranu proti tomuto nežádoucímu jevu se doporučuje připájet kondenzátor o hodnotě alespoň 33 uF co nejblíže k napájecím pinům převodníku.
Účinnost konvertorového systému
Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out)/(Power in). Je to jeden z nejdůležitějších parametrů měniče zejména při práci s přenosnými zdroji energie.
Proudová účinnost převodníku U3V16F3.

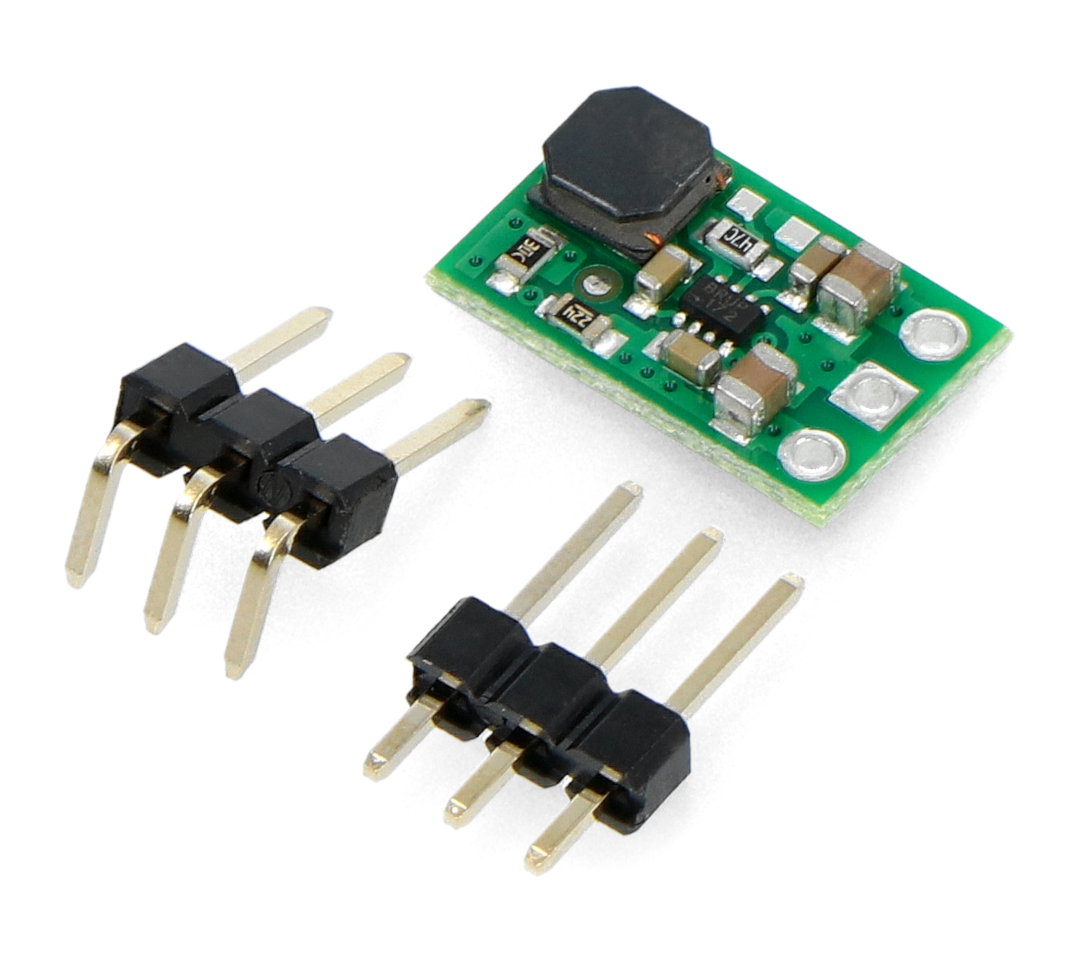

Prvky obsažené v sadě.
Technické specifikace převodníku U3V16F3
- Vstupní napětí: 1,3V až VOUT
- Minimální startovací napětí: 2,7V
- Výstupní napětí: 3,3V (s přesností 4%)
- Maximální vstupní proud: 2A
- Trvalý vstupní proud: až 1,6 A
- Spínací frekvence: cca 1,2 MHz při vysokém zatížení
- Účinnost systému: od 85 % do 95 %
- Ochrany: proti přehřátí, funkce pozvolného startu, podpěťový zámek
- Rozměry: 13,1 x 8,1 x 3 mm
- Hmotnost: 0,4 g
Nastavte obsah
- U3V16F3 - step-up měnič - 3,3 V 2 A - Pololu 4940
- Proužek Goldpin, rovný 3kolíkový, rozteč 2,54 mm
- Sada Goldpin úhlová 3pinová rozteč 2,54 mm
