Popis produktu: U3V16F5 - zvyšující měnič - 5 V 2 A - Pololu 4941
Zvyšující měnič Pololu s výstupním napětím 5 V a kapacitou 2 A. Napájecí napětí se pohybuje od 1,3 V do 16 V. Minimální napětí potřebné pro spuštění je 2,7 V. Typická účinnost měniče je 85 % až 95 % v závislosti na vstupním napětí a zátěži. Výstupní proud je úměrný vstupnímu proudu, účinnosti a zesilovacímu činiteli VOUT k VIN.

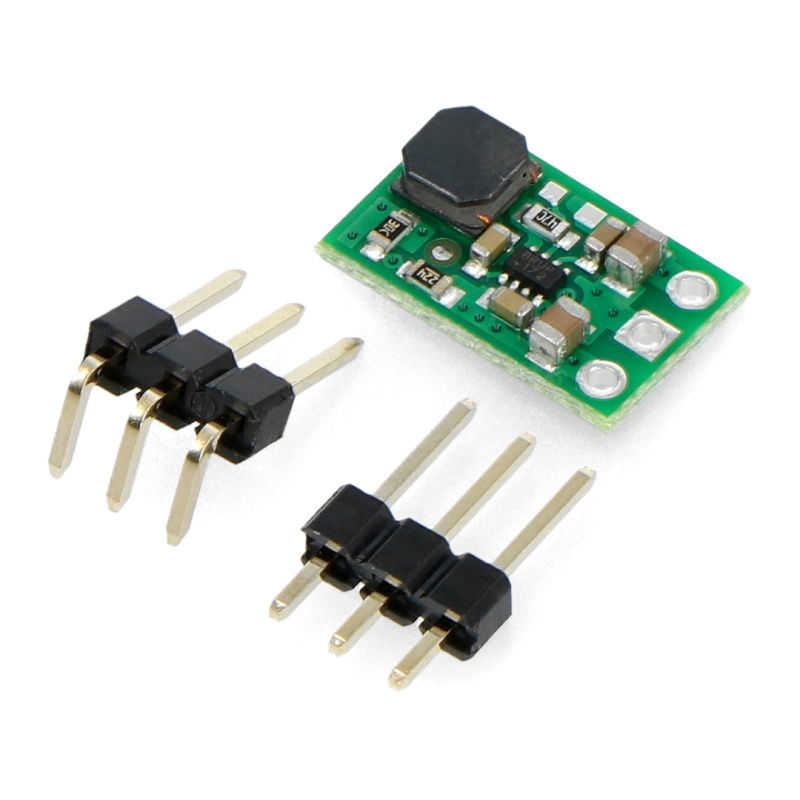

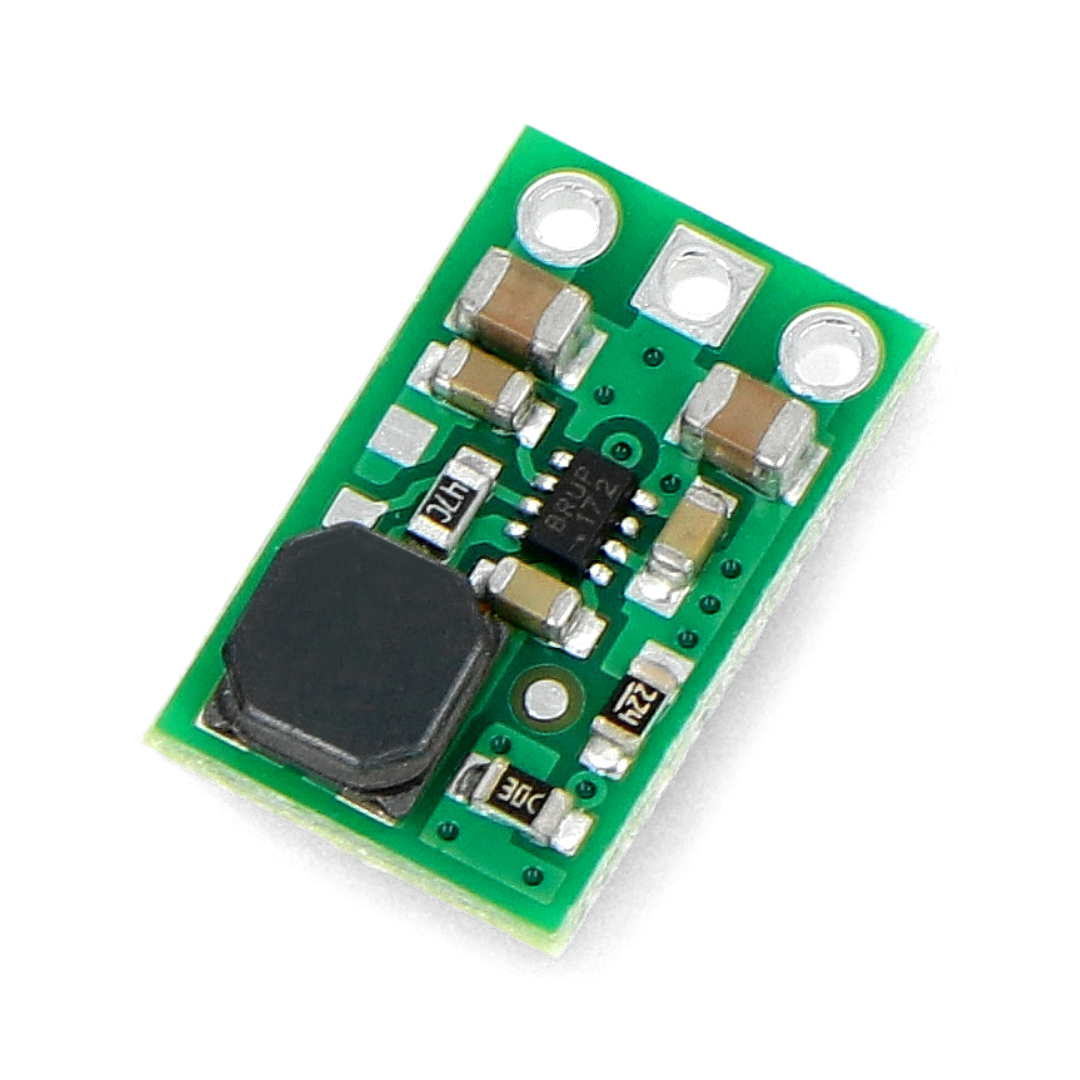

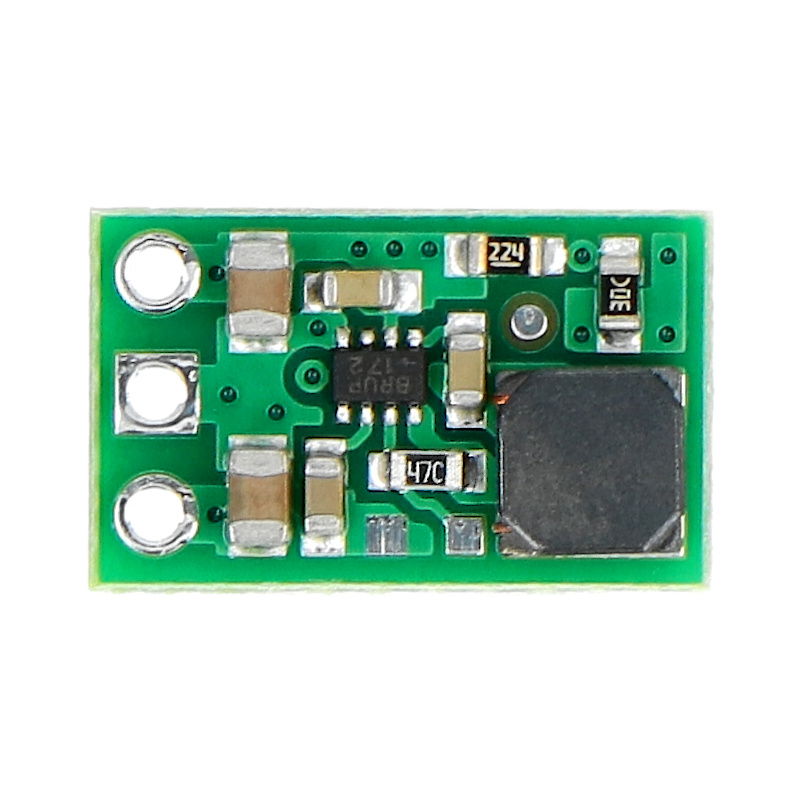

U3V16F5 - zvyšující měnič - 5V 2A - Pololu 4941.

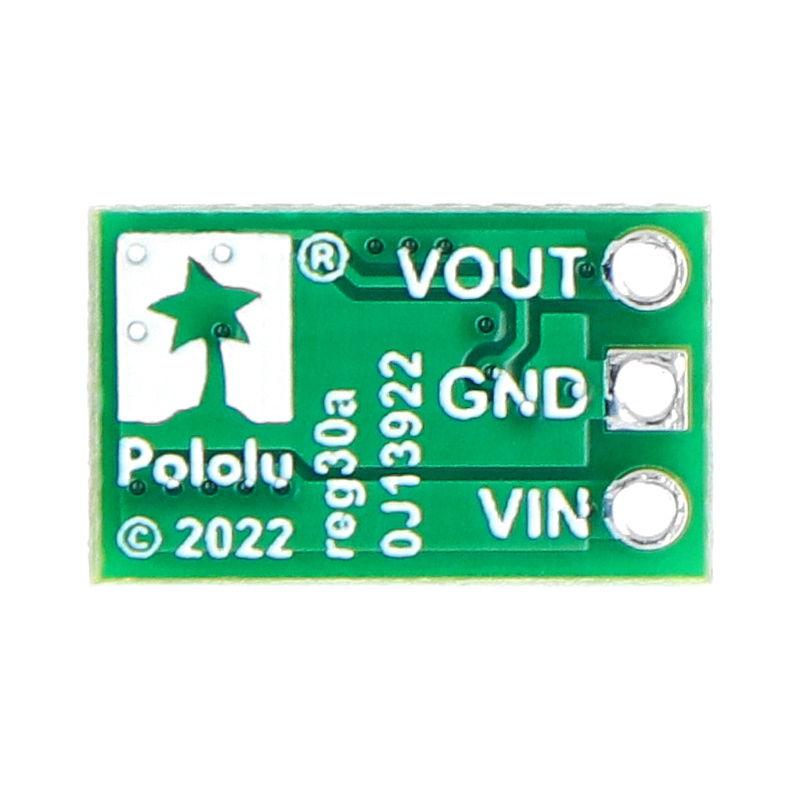

Zapojení pinů převodníku U3V16F5.
Rozložení pinů převodníku U3V16F5
- VOUT - výstupní napětí 5 V
- GND - systémová zem (společná pro VIN a VOUT)
- VIN - vstupní napětí od 2,7 V do 16 V (po spuštění systému může vstupní napětí klesnout alespoň na 1,3 V)
Přepětí
Při přivedení napájení k modulu může počáteční proud způsobit nebezpečné napěťové špičky, které jsou výrazně vyšší než vstupní napětí. Výzkum společnosti Pololu zjistil, že u vstupních napětí nad 9 V mohou mít špičky amplitudy dostatečně velké, aby poškodily modul. Pro ochranu před tímto nežádoucím jevem se doporučuje připájet kondenzátor o kapacitě alespoň 33 uF co nejblíže k napájecím pinům převodníku.
Účinnost převodníku
Účinnost je definována jako poměr výstupního výkonu k vstupnímu výkonu (výstupní výkon)/(vstupní výkon). Je to jeden z nejdůležitějších parametrů měniče, zejména při práci s přenosnými zdroji energie.
Proudová účinnost měniče U3V16F5.
Prvky obsažené v sadě.
Technické specifikace měniče U3V16F5
- Vstupní napětí: 1,3 V až 16 V
- Minimální spouštěcí napětí: 2,7 V
- Výstupní napětí: 5 V (přesnost 4 %)
- Maximální vstupní proud: 2 A
- Vstupní proud v nepřetržitém režimu: až 1,6 A
- Spínací frekvence: cca 1,2 MHz při vysokém zatížení
- Účinnost systému: od 85 % do 95 %
- Ochrana: přehřátí, funkce pozvolného startu, blokování při podpětí
- Rozměry: 13,1 × 8,1 × 3 mm
- Hmotnost: 0,4 g
Obsah sady
- U3V16F5 - step-up měnič - 5 V 2 A - Pololu 4941
- Propojovací kabel Goldpin, rovný, 3pinový, rozteč 2,54 mm
- Propojovací kabel Goldpin, úhlový, 3pinový, rozteč 2,54 mm
