Popis produktu: U3V16F12 - zvyšovací měnič - 12 V 2 A - Pololu 4945
Step-up měnič Pololu s výstupním napětím 12 V a kapacitou 2 A. Napájecí napětí je od 1,3V do 16V. Minimální startovací napětí je 2,7 V. Typická účinnost měniče je 85 % až 95 % v závislosti na vstupním napětí a zátěži. Výstupní proud je úměrný vstupnímu proudu, účinnosti a faktoru zesílení VOUT na VIN.

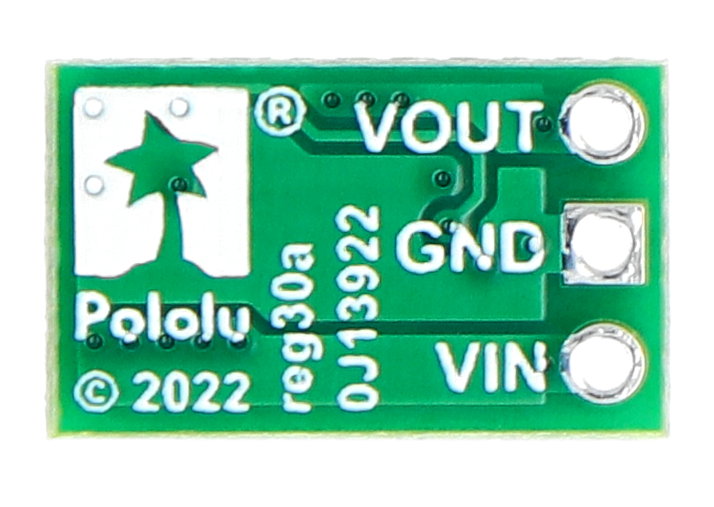

Piny převodníku U3V16F12.
Piny převodníku U3V16F12
- VOUT - výstupní napětí 12V
- GND - uzemnění systému (společné pro VIN a VOUT)
- VIN - vstupní napětí od 2,7 V do 16 V (po spuštění systému může vstupní napětí klesnout minimálně na 1,3 V)
Výboje proudu
Při napájení modulu může počáteční vstupní proud způsobit nebezpečné napěťové špičky, které jsou mnohem vyšší než vstupní napětí. Po výzkumu provedeném společností Pololu bylo zjištěno, že pro vstupní napětí nad 9 V mohou mít impulsy dostatečně velkou amplitudu, aby modul poškodily. Pro ochranu proti tomuto nežádoucímu jevu se doporučuje připájet kondenzátor o hodnotě alespoň 33 uF co nejblíže napájecím pinům převodníku.
Účinnost konvertorového systému
Účinnost je definována jako poměr výstupního výkonu k příkonu (Power out)/(Power in). Je to jeden z nejdůležitějších parametrů měniče zejména při práci s přenosnými zdroji energie.
Proudová účinnost převodníku U3V16F12.
Komponenty obsažené v sadě.
Technická specifikace převodníku U3V16F12
- Vstupní napětí: 1,3V až 16V
- Minimální startovací napětí: 2,7V
- Výstupní napětí: 12 V (přesnost 4 %)
- Maximální vstupní proud: 2A
- Trvalý vstupní proud: až 1,5 A
- Spínací frekvence: cca 1,2 MHz při velkém zatížení
- Účinnost systému: od 85 % do 95 %
- Ochrany: proti přehřátí, funkce pozvolného startu, podpěťový zámek
- Rozměry: 13,1 x 8,1 x 3 mm
- Hmotnost: 0,4g

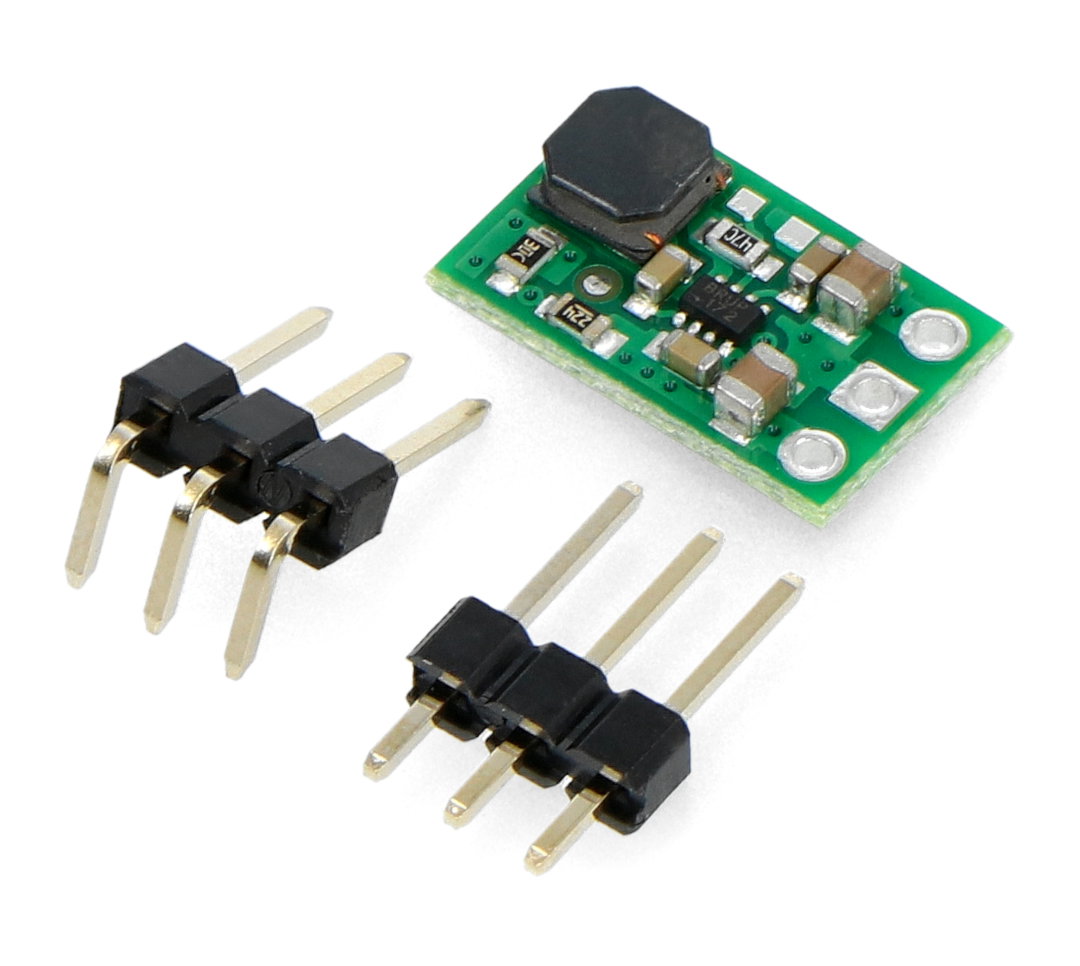

Obsah sady
- U3V16F12 - step-up měnič - 12 V 2 A - Pololu 4945
- Goldpin pásek rovný 3pinový rastr 2,54 mm
- Lomený zlatý proužek 3pinový rastr 2,54 mm
