Dvoukanálový ovladač pro krokové motory HRB8825 28V / 2,5A - HAT overlay pro Raspberry Pi - Waveshare 22311

Index: WSR-21705
Dvoukanálový ovladač krokového motoru od Waveshare ve formě štítu HAT pro Raspberry Pi. Regulátor je založen na dvou systémech HR8825 , pracuje s napětím od 8,2 V do 28 V a intenzitou proudu do 2,5 A. Modul pracuje v 6 režimech mikrokroků: plný krok, poloviční krok, 1/4 krok, 1/8 krok, 1/16 krok, 1/32 kroku. Je vybaven nadproudovou ochranou (OCP), vypnutím po překročení dané teploty (TSD), podpěťovou blokádou VM (UVLO).
Dvoukanálový ovladač pro krokové motory HRB8825 28V / 2,5A - HAT overlay pro Raspberry Pi -...
405,00 Kč
334,71 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Raspberry Pi

Popis produktu: HRB8825 28V / 2,5A dvoukanálový ovladač krokového motoru - HAT overlay pro Raspberry Pi - Waveshare 22311

Dvoukanálový driver pro krokové motory od Waveshare ve formě HAT overlay pro Raspberry P i. Driver je založen na dvou systémech HR8825 , pracuje s napětím od 8,2 V do 28 V a intenzitou proudu do 2,5 A. Modul pracuje v 6 režimech mikrokroků: plný krok, poloviční krok, 1/4 krok, 1/8 krok, 1/16 krok, 1/32 kroku. Je vybaven nadproudovou ochranou (OCP), vypnutím po překročení dané teploty (TSD), podpěťovou blokádou VM (UVLO).

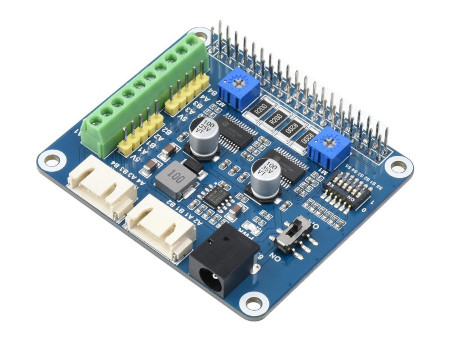

Doplněk ovladače krokového motoru pro rAspberry PI Dvoukanálový ovladač krokového motoru - HAT pro Raspberry Pi.

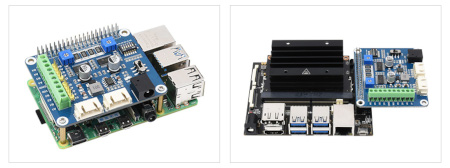

Štít pro Raspberry Pi a Nvidia Jetson Nano Shield kompatibilní s Raspberry Pi a Nvidia Jetson Nano. Předmětem prodeje je samotný kryt ovladače krokového motoru, zbývající prvky lze dokoupit samostatně.

Hlavní vlastnosti překrytí ovladače krokového motoru

  • Standardní 40pinový pin kompatibilní s deskami ze série Raspberry Pi a Jetson Nano
  • Dva ovladače motoru HR8825 s vestavěným mikrokrokovým indexátorem
  • 6 dostupných režimů mikrokroků, konfigurovatelných pomocí DIP přepínače: plný krok, poloviční krok, 1/4 kroku, 1/8 kroku, 1/16 kroku a 1/32 kroku
  • Proud motoru nastavitelný potenciometry, maximálně 2,5 A
  • Ochrana: nadproud (OCP), tepelné vypnutí (TSD), blokování podpětí VM (UVLO)
  • Raspberry Pi napájí integrovaný 5V regulátor
  • Vestavěné možnosti více konektorů pro krokové motory různých specifikací
  • Výrobce připravil programovací prostředky a instrukce

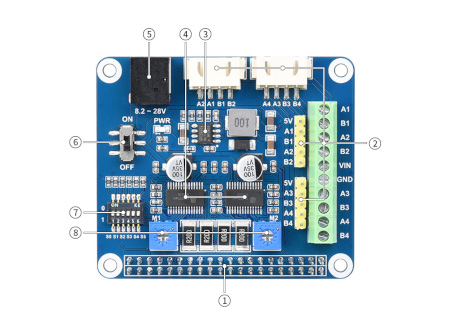

Uspořádání prvků na desce

  1. Rozhraní Raspberry Pi GPIO
  2. Rozhraní motorů - tři různá připojovací rozhraní
  3. MP1482 Power System - Externí napájecí zdroj lze nastavit na 5V pro napájení Raspberry Pi
  4. Systém ovladače motoru HR8825 - umožňuje ovládat dva krokové motory
  5. Napájecí rozhraní od 8,2V do 28V
  6. Vypínač motoru
  7. DIP přepínač - pro volbu režimu mikrokrokování
  8. Potenciometr - nastavení proudu motoru
Rozložení prvků na desce Rozložení prvků na desce.

nastavení DIP přepínačů

S0 / S1 / S2 - MODE0 / MODE1 / MODE2 - M1 motor

S3 / S4 / S5 - MODE0 / MODE1 / MODE2 - M2

MODE2 MODE1 MODE0 Nastavení mikrokroku
0 0 0 úplný krok
0 0 1 půl kroku
0 1 0 1/4 kroku
0 1 1 1/8 kroku
1 0 0 1/16 kroku
1 0 1 1/32 kroku
1 1 0 1/32 kroku
1 1 1 1/32 kroku

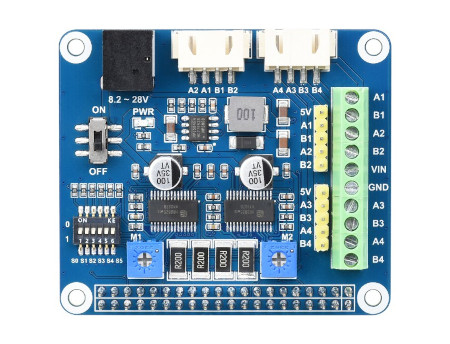

KLOUBEK pro RAspberry pi

Dvoukanálový driver pro krokové motory HRB8825 28 V / 2,5 A - HAT overlay pro Raspberry Pi - Waveshare 22311.

Specifikace ovladače krokového motoru

  • Čip: 2x HR8825
  • Napájecí napětí: 8,2 V až 28 V
  • Proud pro motory: 2,5 A
  • Logické napětí: 3,3V
  • Velikost montážních otvorů: 3 mm
  • Rozměry: 65 x 56 mm

Napětí z 8,2 V.
Napětí dolů 28,0 V
Účinnost proudu 2,5 A
Počet kanálů 2
Šířka balení 7 cm
Výška balení 8 cm
Hloubka balení 3 cm
Váha balení 0.05 kg
