Popis produktu: Multifunkční pinzetový měřič LCR pro SMD součástky - FNIRSI LCR-ST1
FNIRSI LCR-ST1 je moderní pinzetový LCR/ESR metr určený pro pohodlné testování malých elektronických součástek, zejména SMD (povrchově montovaných) součástek . Přístroj automaticky rozpozná typ testované součástky a zobrazuje jak hlavní naměřenou hodnotu, tak i pomocné parametry, jako je ESR , disipační činitel D , činitel jakosti Q , impedance Z a reaktance X. Měřič podporuje tři testovací frekvence: 100 Hz , 1 kHz a 10 kHz , a také testovací napěťové úrovně 0,3 V a 0,6 V RMS , což umožňuje přizpůsobit měřicí podmínky charakteristikám součástky. 1,14palcový barevný HD displej jasně zobrazuje data a ergonomický design pinzety usnadňuje měření součástek na těžko dostupných místech. Díky vestavěné lithiové baterii s kapacitou 250 mAh , nabíjení přes USB Type-C a nízké hmotnosti 41 g je FNIRSI LCR-ST1 praktickým nástrojem pro práci v terénu, servisu a laboratoři.

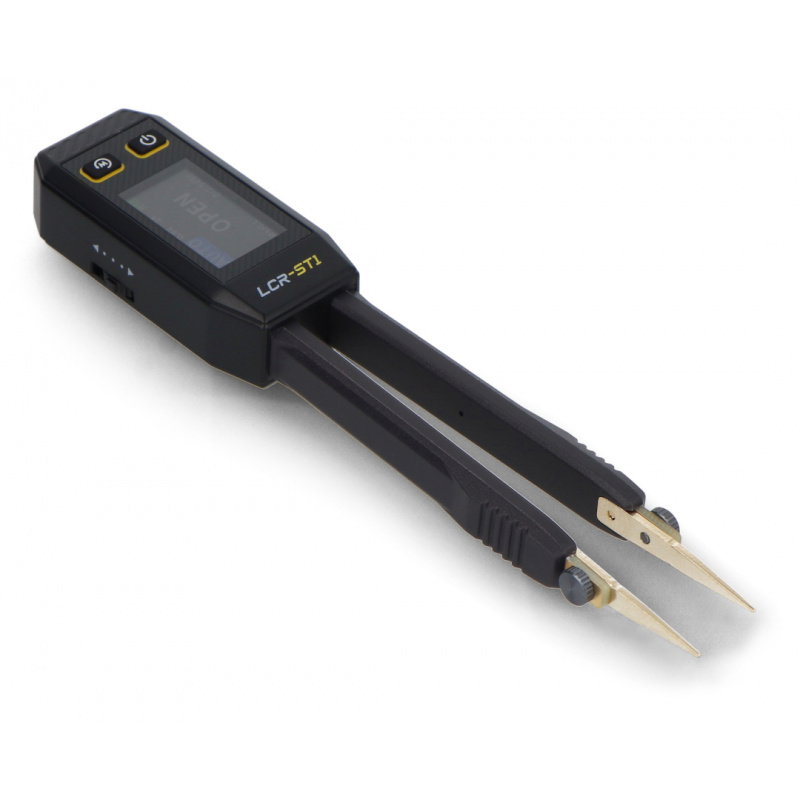

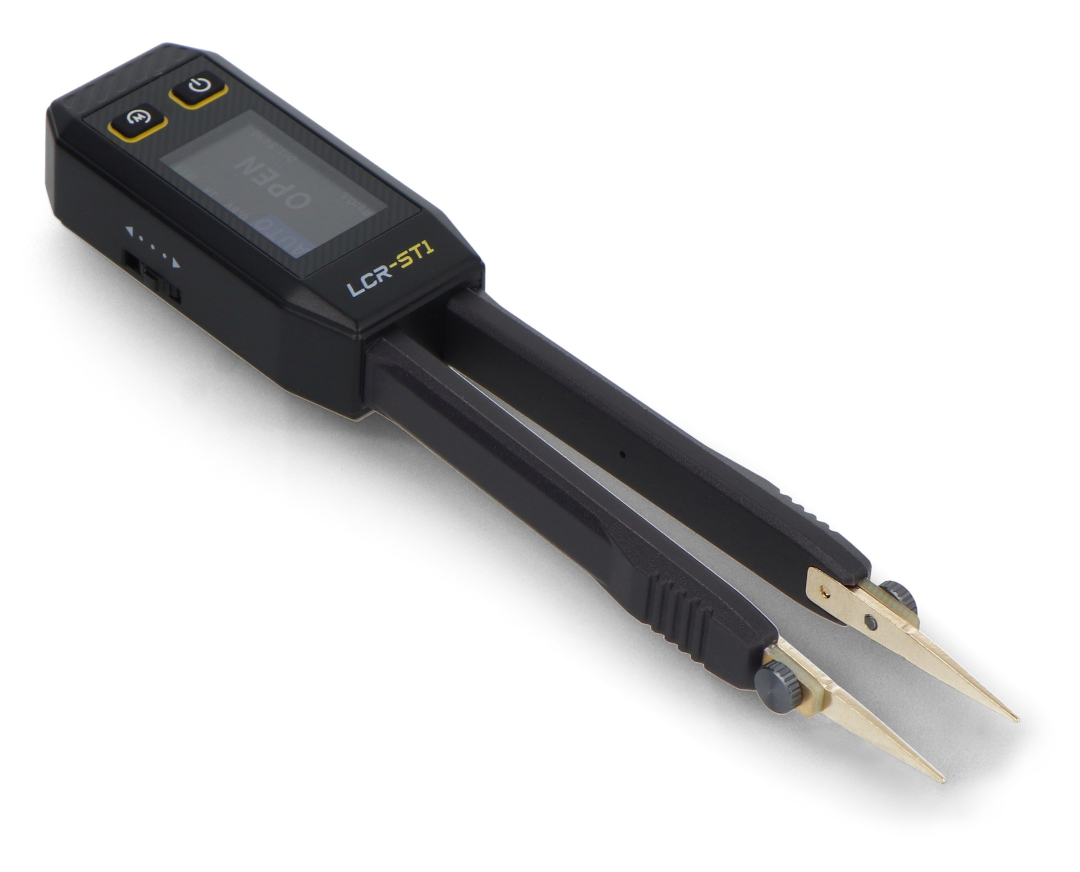

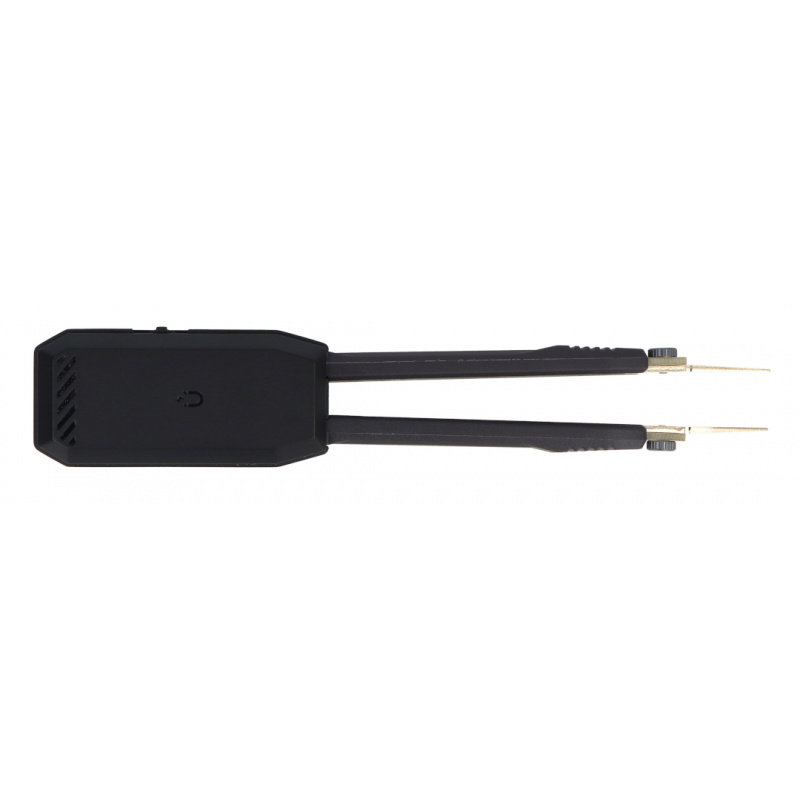

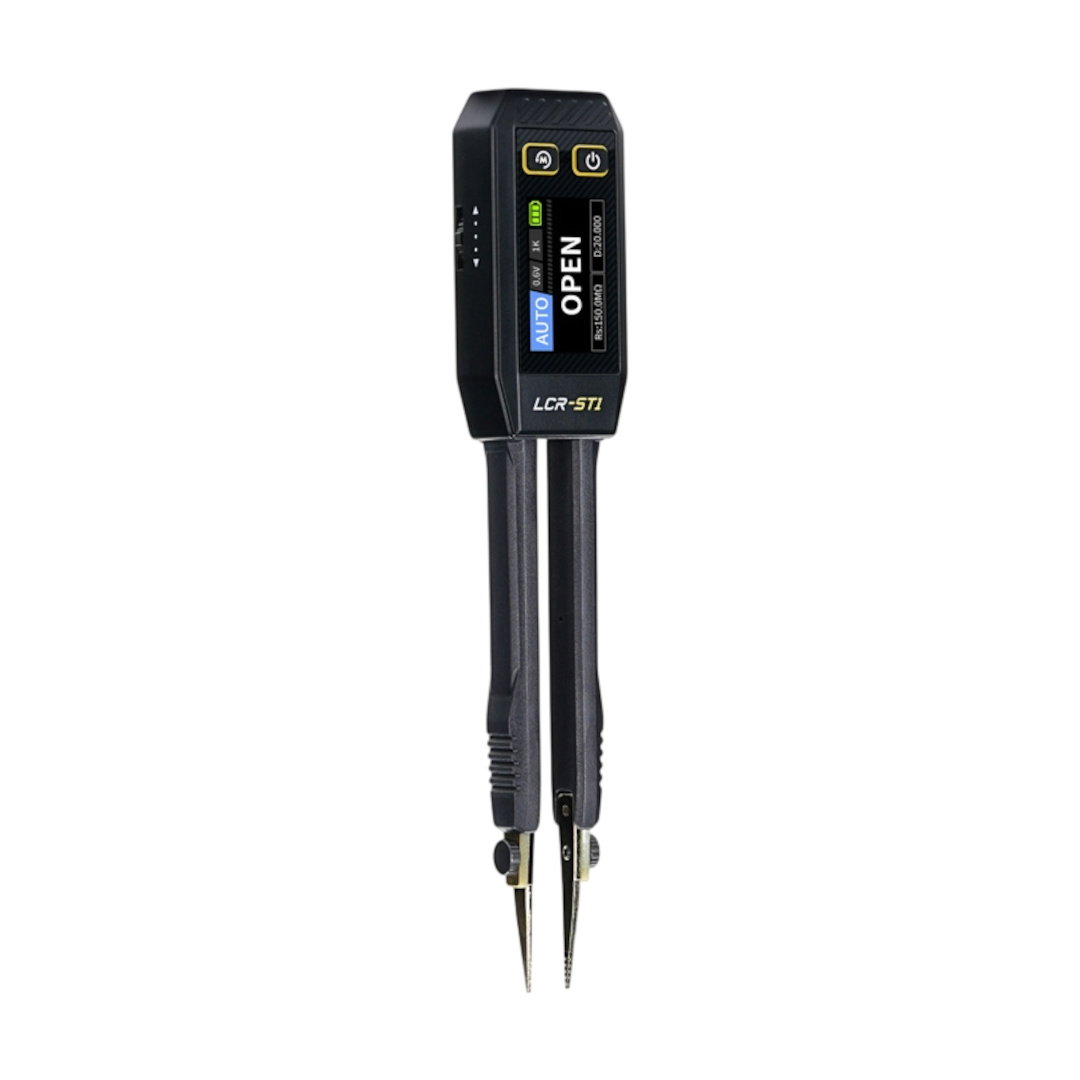

Multifunkční pinzeta LCR metr pro SMD součástky - FNIRSI LCR-ST1.
Umožňuje měřit odpor, kapacitu, indukčnost, testovat diody a ověřit kontinuitu obvodu.
Hlavní vlastnosti měřiče FNIRSI LCR-ST1
- Automatické rozpoznání součásti : automaticky identifikuje testovanou součást a zobrazuje hlavní a pomocné parametry
- Měření LCR/ESR : Podporuje měření odporu, kapacity, indukčnosti a ESR
- Další parametry : Odečet hodnot D, Q, Z, X pro přesnější analýzu součástek
- Tři testovací frekvence : 100 Hz / 1 kHz / 10 kHz pro lepší přesnost měření
- Testovací úrovně : Volitelné testovací napětí 0,3 V a 0,6 V RMS
- 1,14" displej : barevná obrazovka zobrazující data jasným způsobem
- Vyměnitelné hroty pinzety : sada obsahuje zahnuté háčkované a rovné hroty
- Záznam dat : automatické ukládání výsledků a možnost jejich exportu do počítače
- Napájení z baterie : vestavěná baterie s kapacitou 250 mAh, nabíjená přes USB typu C
Rychlé testování SMD součástek
Pinzetový design měřicího přístroje usnadňuje uchopení a měření malých povrchově montovaných součástek bez nutnosti použití dalších přípravků. Automatická identifikace součástek umožňuje rychle kontrolovat parametry rezistorů, kondenzátorů a cívek bez nutnosti ručního přepínání režimů . Toto řešení urychluje práci při servisu desek plošných spojů a kontrole kvality ve výrobě elektroniky. FNIRSI LCR-ST1 lze použít mimo jiné k:
- diagnostika a testování SMD součástek na deskách plošných spojů
- servis spotřební elektroniky a elektronických zařízení
- kontrola kvality součástek ve výrobě elektroniky
- laboratorní a pedagogická práce v oblasti elektroniky
- rychlá identifikace parametrů rezistorů, kondenzátorů a cívek

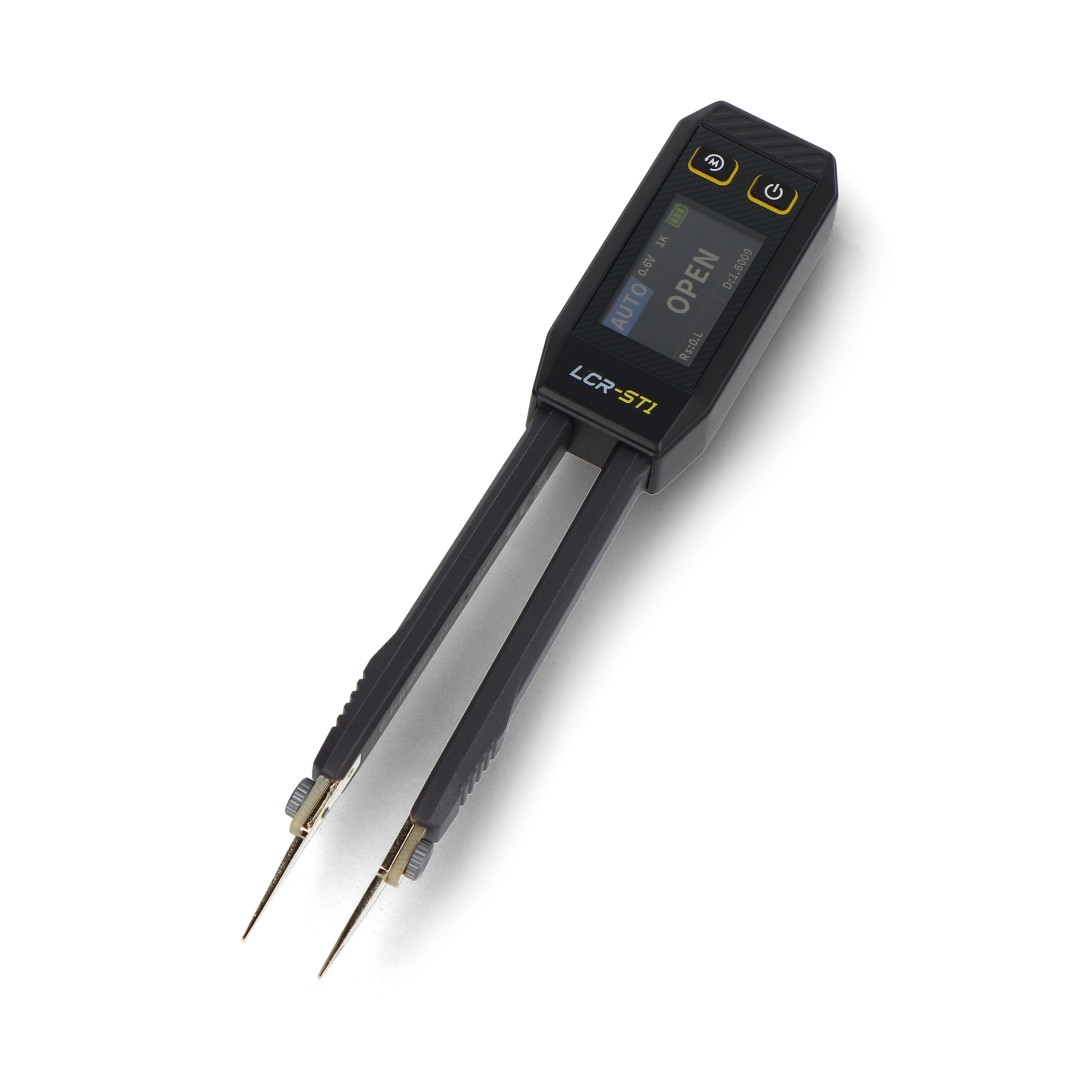

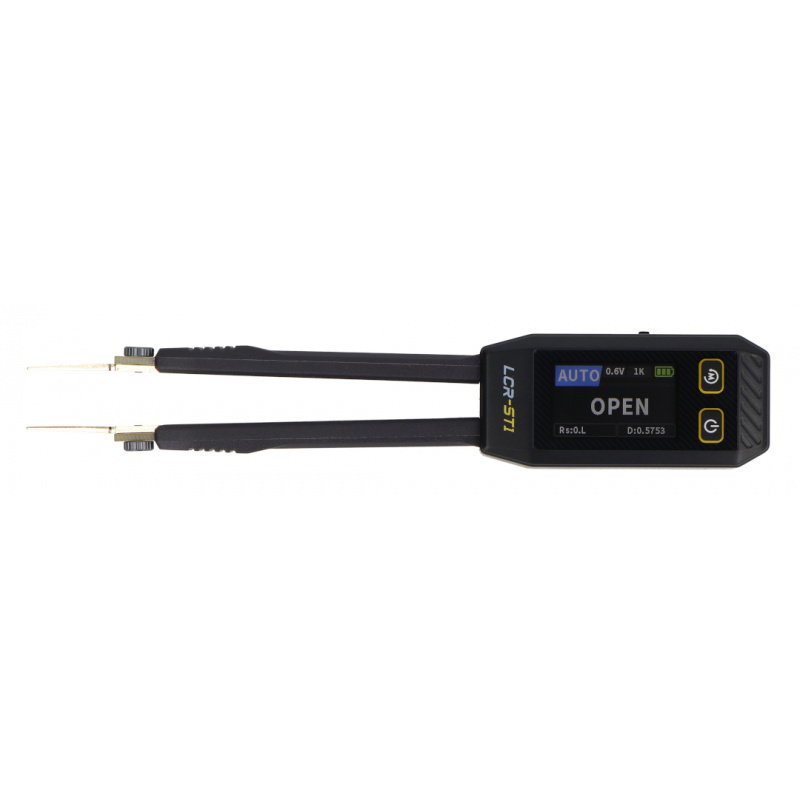

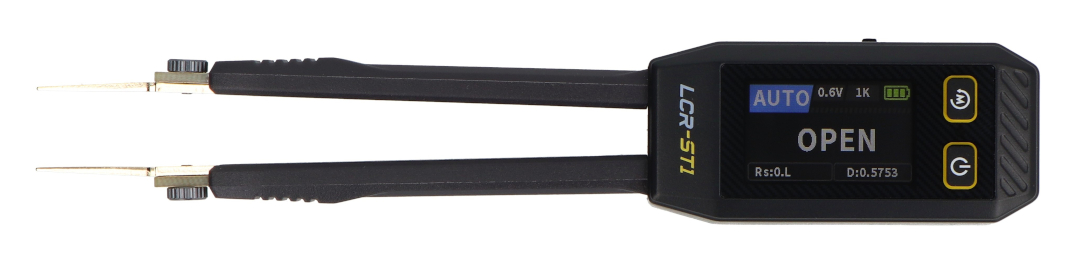

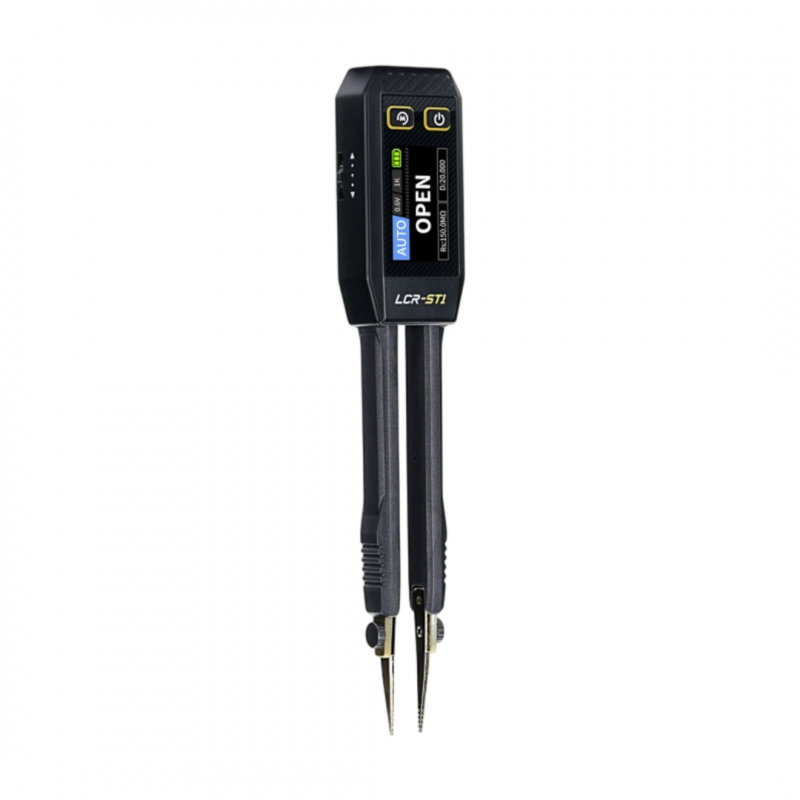

Jasný barevný displej s úhlopříčkou 1,14" zobrazuje naměřené parametry.
| Přesnost měření | ||||
|---|---|---|---|---|
| Typ | Rozsah | 100 Hz | 1 kHz | 10 kHz |
| Elektrická kapacita | od 1 mF do 22 mF | 5 % odečtu ±3 | 5 % odečtu ±3 | - |
| od 1 µF do 1 mF | 2 % odečtu ±3 | 2 % odečtu ±3 | 2 % odečtu ±3 | |
| od 1 nF do 1 µF | 2 % odečtu ±3 | 0,5 % z odečtu ±3 | 0,5 % z odečtu ±3 | |
| od 1 pF do 1 nF | - | 2 % odečtu ±3 | 2 % odečtu ±3 | |
| Indukčnost | od 1 hodiny do 10 hodin | 5 % odečtu ±3 | 5 % odečtu ±3 | - |
| od 1 mH do 1 H | 2 % odečtu ±3 | 2 % odečtu ±3 | 2 % odečtu ±3 | |
| od 10 µH do 1 mH | 2 % odečtu ±3 | 0,5 % z odečtu ±3 | 0,5 % z odečtu ±3 | |
| od 1 µH do 10 µH | - | - | 2 % odečtu ±3 | |
| Odpor | od 1 MΩ do 10 MΩ | 5 % odečtu ±3 | 5 % odečtu ±3 | - |
| od 1 kΩ do 1 MΩ | 1 % odečtu ±3 | 0,5 % z odečtu ±3 | 1 % odečtu ±3 | |
| od 1 Ω do 1 kΩ | 1 % odečtu ±3 | 0,5 % z odečtu ±3 | 0,5 % z odečtu ±3 | |
| od 10 mΩ do 1 Ω | 2 % odečtu ±3 | 2 % odečtu ±3 | 2 % odečtu ±3 | |

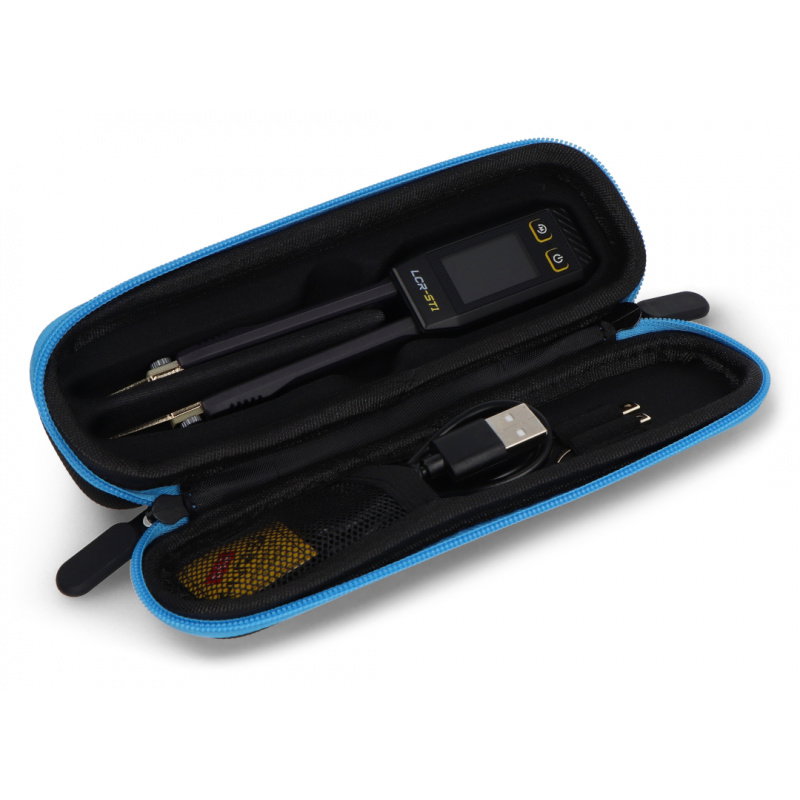

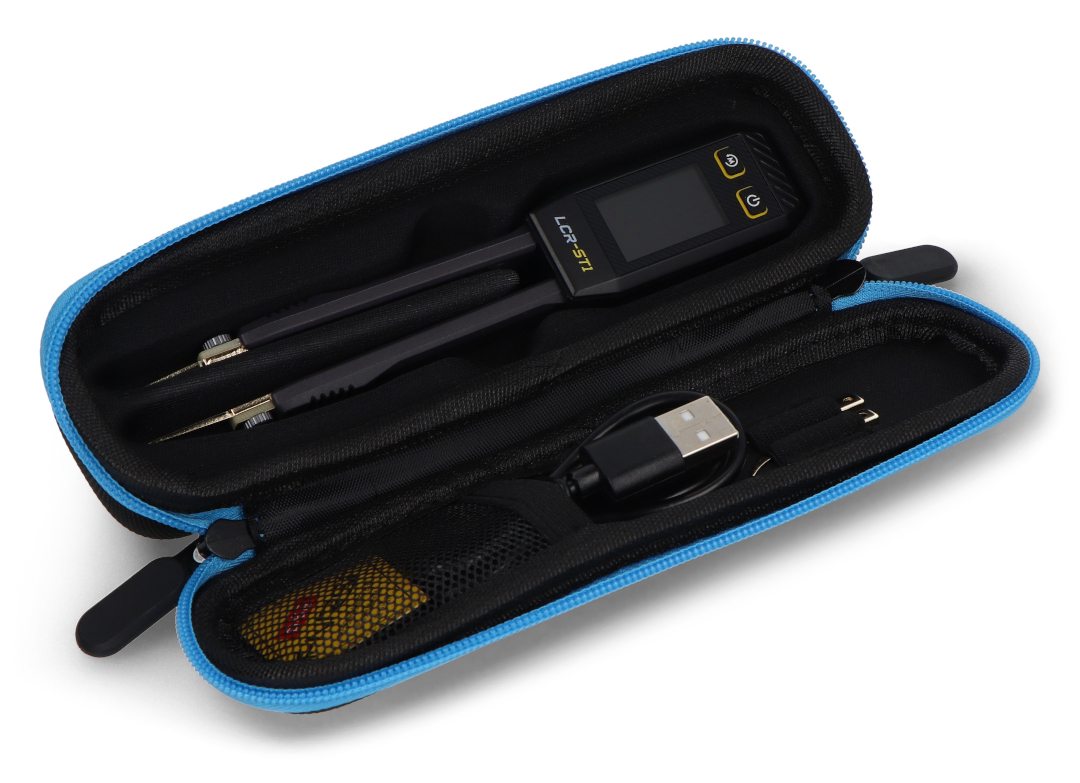

Prvky obsažené v sadě.
Technické specifikace pinzetového měřiče
- Model: LCR-ST1
- Displej: 1,14" barevný displej
- Testovací frekvence: 100 Hz / 1 kHz / 10 kHz
- Zkušební napěťové úrovně: 0,3 V a 0,6 V RMS
- Rozsah měření odporu: 10 mΩ až 10 MΩ
- Rozsah měření kapacity: od 1 pF do 22 mF
- Rozsah měření indukčnosti: 1 µH až 10 H
- Test diod: napětí v propustném směru cca 0,7 V
- Další parametry: ESR / D / Q / Z / X
- Nabíjecí rozhraní: USB typu C, 5V/1A
- Napájení: lithiová baterie 250 mAh
- Rozměry: 28 x 19 x 150 mm
- Hmotnost: 41 g
Obsah sady
- FNIRSI LCR-ST1 Pinzeta Multimetr
- Zahnuté hroty háčků (1 pár)
- Magnetický stojan
- Nabíjecí kabel USB
- Uživatelská příručka
