LSM6DSO32 6DoF IMU - tříosý akcelerometr a gyroskop - Adafruit 4692

Index: ADA-18232

Senzor 6 DoF LSM6DSO32 je tříosý akcelerometr Adafruit a modul tříosého gyroskopu. Používá se k měření lineárního zrychlení v rozsahu ± 4 / ± 8 / ± 16 / ± 32 g s aktualizační frekvencí od 1,6 Hz do 6,7 KHz a k měření úhlové rychlosti v rozsahu ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps při 12,5 Hz až 6,7 KHz. Pro připojení k hlavnímu modulu používá konektory goldpin (jsou součástí sady) nebo kabely zakončené konektorem STEMMA QT nebo Qwiic (lze zakoupit samostatně v našem obchodě). Senzor komunikuje přes rozhraní I2C a SPI a lze jej použít se zařízeními napájenými napětím od 3 V do 5 V.

Čekání na potvrzení data dodání
Produkt není k dispozici
30 dní na vrácení
Výrobce: Adafruit
Compatibility: Arduino Raspberry Pi

Popis produktu: LSM6DSO32 6DoF IMU - 3osý akcelerometr a gyroskop - Adafruit 4692

Senzor 6DoF LSM6DSO32 je tříosý akcelerometr a tříosý gyroskopový modul od společnosti Adafruit. Používá se k měření lineárního zrychlení v rozsahu ± 4 / ± 8 / ± 16 / ± 32 g s aktualizační frekvencí od 1,6 Hz do 6,7 kHz a k měření úhlové rychlosti v rozsahu ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps při frekvenci 12,5 Hz až 6,7 kHz. Pro připojení k hlavnímu modulu používá konektory Goldpin (jsou součástí sady) nebo kabely zakončené konektorem STEMMA QT nebo Qwiic (lze zakoupit samostatně v našem obchodě). Senzor komunikuje přes rozhraní I2C a SPI a lze jej použít se zařízeními napájenými napětím od 3 V do 5 V.

Kompatibilní s Arduino

Pro usnadnění práce s modulem se výrobce připravil uživatelská příručka a ukázkový programový kód pro Arduino IDE.

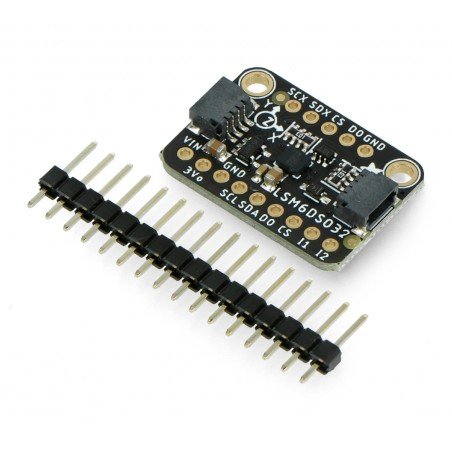

Vývody snímače 6DoF obsahující akcelerometr a gyroskop.

Obsah soupravy

  • Modul převodníku MPM3610
  • Konektory Goldpin rozteč 2,54 mm

Popis pinů modulu

Modul snímače je vybaven speciálními kolíky, ke kterým by měly být připájeny konektory goldpin (rozteč 2,54 mm). Méně komplikované připojení zajišťují dva vstupy pro konektory STEMMA QT / Qwiic na desce senzoru. Lze je zakoupit samostatně v našem obchodě. Popis pinů je v tabulce níže. Podrobné informace o tomto najdete v uživatelské příručce .

Kolík Popis
SCX, SDX, CS, DO Pro připojení senzoru k jinému senzoru se používají kolíky určené pro pokročilé uživatele.
VIN Napájecí kolík se pohybuje od 3 V do 5 V.
3Vo Výstupní napětí 3,3 V s kapacitou 100 mA.
GND Hmotnost systému.
SCL Hodinová linka komunikačního rozhraní I2C.
SDA Datová linka komunikačního rozhraní I2C.
DOLŮ Datový výstup sběrnice SPI.
CS Výběr čipu. Mělo by být nízké pro SPI.
INT1
INT2
Hlavní zlomové kolíky. Mohou být nakonfigurovány tak, aby klesly, když nastanou nové podmínky, jako jsou nová data měření. Další informace najdete v dokumentaci .

Technické specifikace

  • Napájecí napětí: 3 V až 5 V.
  • Komunikace: SPI / I2C
  • Typ konektoru:
  • Akcelerometr:
    • 3 osy: X, Y, Z
    • Rozsah: ± 4 / ± 8 / ± 16 / ± 32 g
    • Frekvence: 1,6 Hz až 6,7 kHz
  • Gyroskop:
    • 3 osy: X, Y, Z
    • Rozsah: ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps
    • Frekvence: 12,5 Hz až 6,7 kHz
  • Komunikační rozhraní: I2C / SPI
  • Adresa rozhraní I2C: 0x6A

Sada obsahuje vyhrazené konektory goldpin, rastr 2,54 mm.

Napětí z 3,0 V
Napětí dolů 5,0 V
Typ modulu Gyroskop
Typ modulu Akcelerometr
Rozhraní UC - I2C Ano
Rozhraní UC - SPI Ano
