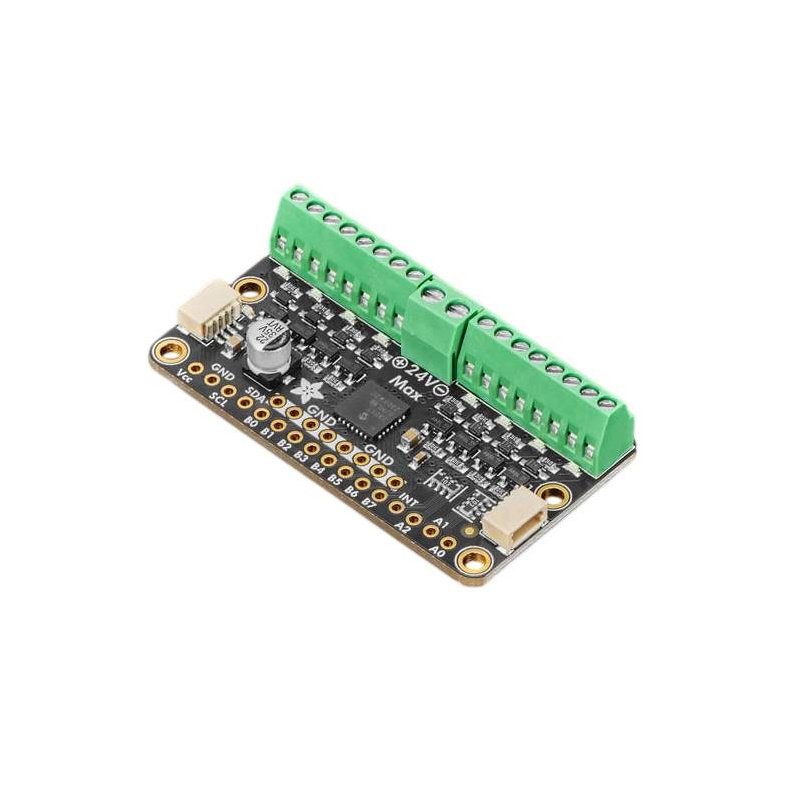

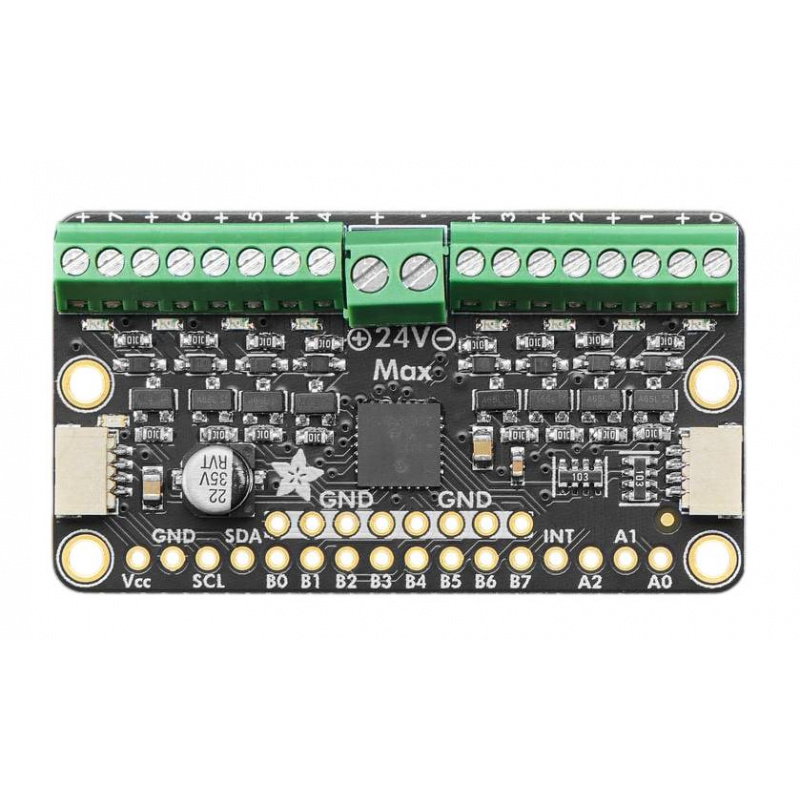

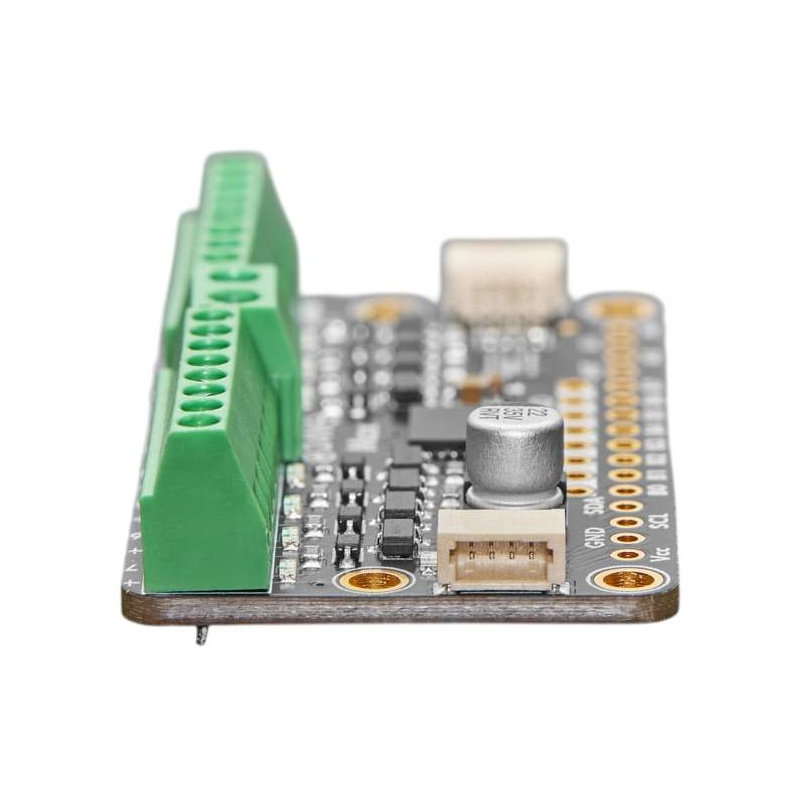

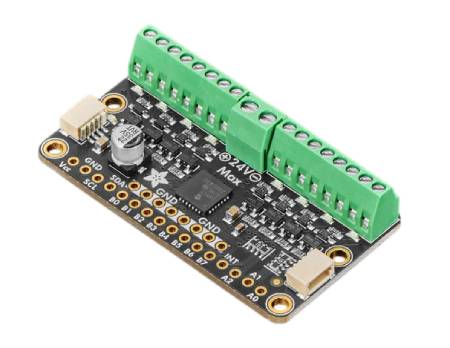

Popis produktu: 8kanálový budič elektromagnetů - I2C - STEMMA QT / Qwiic - Adafruit 6318
8kanálový regulátor solenoidů a elektromagnetů Adafruit s rozhraním I2C je modul určený pro pohodlné ovládání více indukčních zátěží bez nutnosti velkého počtu pinů mikrokontroléru. Expandér GPIO MCP23017 umožňuje ovládání osmi kanálů přes sběrnici I2C , přičemž každý kanál je vybaven MOSFET tranzistorem AO3406, přepěťovou ochrannou diodou a LED diodou pro indikaci jeho provozu . Modul podporuje napájecí napětí solenoidů od 3 V do 24 V DC , pracuje s logikou 3 V a 5 V a je vybaven konektory STEMMA QT / Qwiic pro rychlé a bezpájkovací připojení.

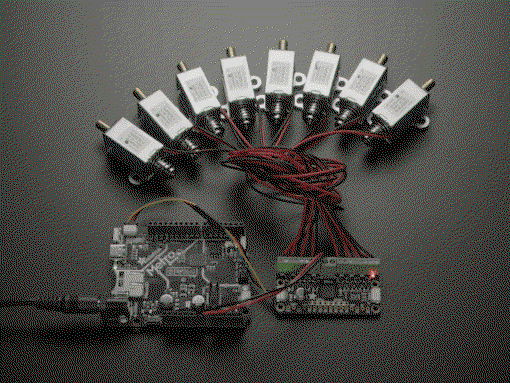

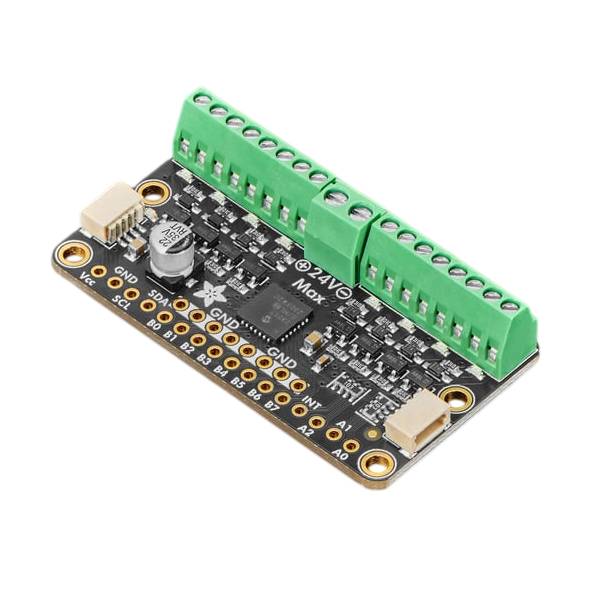

8kanálový budič solenoidů - I2C - STEMMA QT / Qwiic - Adafruit 6318.
Elektromagnety musí být napájeny z externího zdroje napětí 3 V až 24 V DC.
Hlavní vlastnosti regulátoru
- 8 řídicích kanálů - umožňuje provoz až 8 solenoidových ventilů nebo jiných indukčních zátěží
- Rozhraní I2C - ovládání více výstupů pouze pomocí linek SDA a SCL
- MCP23017 - 16bitový expandér GPIO pro snadné rozšíření projektu
- 8 MOSFET tranzistorů AO3406 - každý kanál je osazen samostatným tranzistorem s parametry 30 Vds, 3,6 A peak a 70 mΩ RdsOn
- Flyback diody - chrání tranzistory před přepětím generovaným cívkami
- LED diody - indikace aktivity každého výstupu
- 3V a 5V logika - kompatibilní s Arduinem, Raspberry Pi a dalšími mikrokontroléry
- STEMMA QT / Qwiic - rychlé připojení sběrnice I2C bez nutnosti pájení
- Připojení více modulů - možnost připojení až 8 desek na jednu sběrnici I2C
- Další GPIO - port B expandéru poskytuje 8 univerzálních vstupů a výstupů

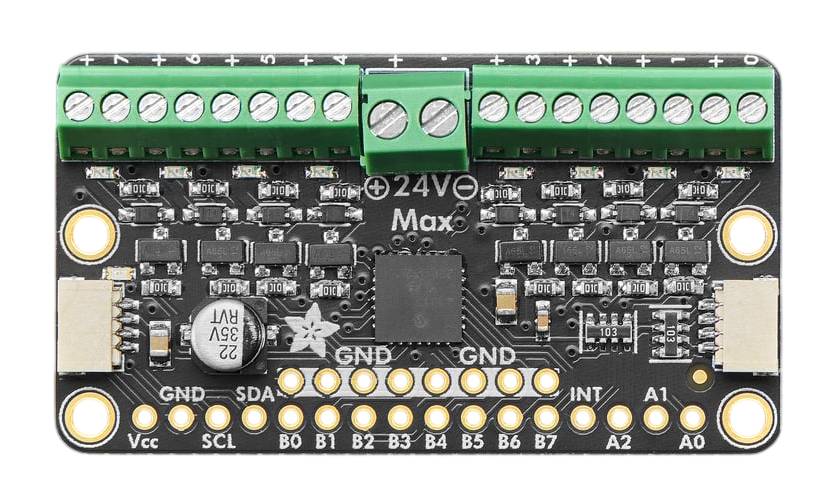

Piny regulátoru solenoidového ventilu
Modul má oddělené napájení pro logiku a solenoidové ventily . Pin Vcc by měl být připojen k logickému napětí mikrokontroléru – 3V nebo 5V , zatímco piny SDA a SCL se používají pro komunikaci I2C . Všechny systémové komponenty by měly mít společnou zem připojenou k GND . Solenoidové ventily jsou napájeny ze samostatného zdroje napětí v rozsahu od 3V do 24V DC . Kladný vodič by měl být připojen ke svorce V+ a záporný vodič k jednomu z výstupů označených 0 až 7 (A0-A7). Po aktivaci vybraného kanálu tranzistor MOSFET zkratuje zátěž k zemi a aktivuje solenoidový ventil . Další piny B0-B7 lze použít jako univerzální vstupy nebo výstupy, například pro ovládání tlačítek nebo LED.

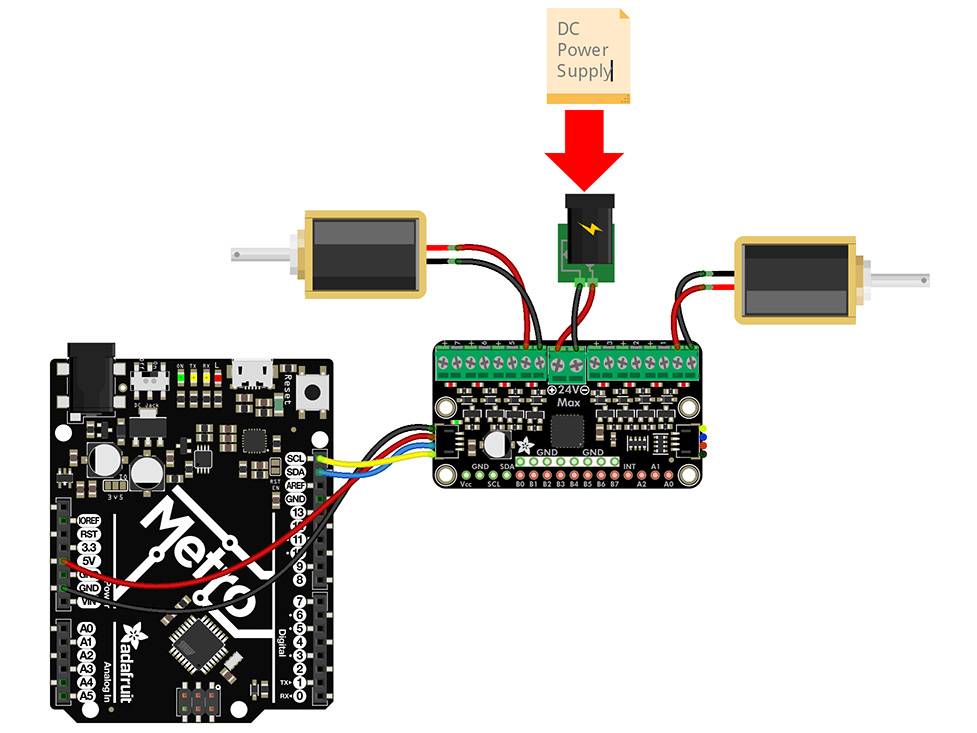

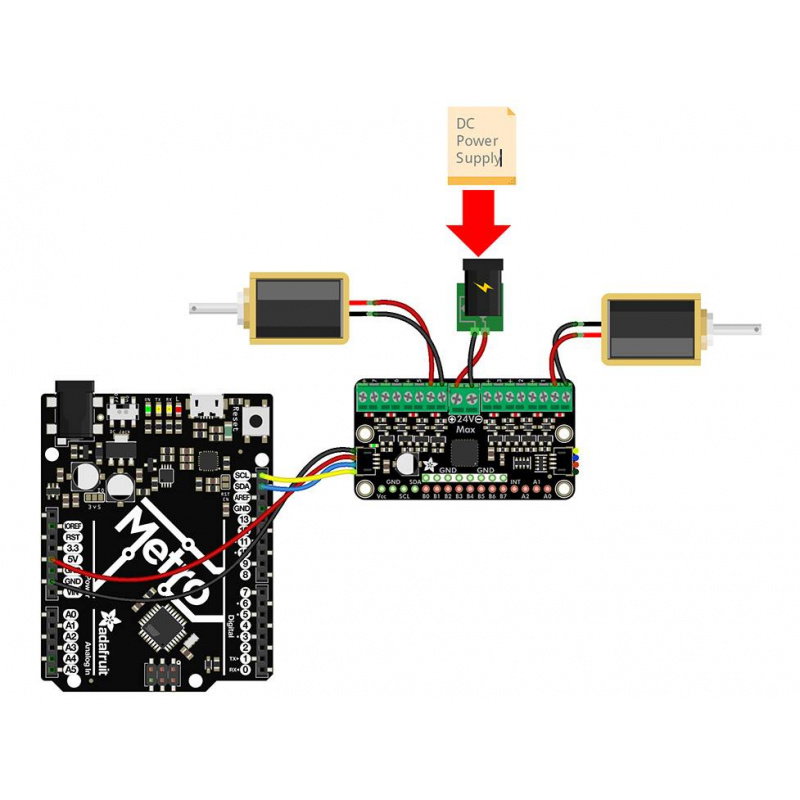

Schéma zapojení regulátoru.
Programování řídicí jednotky
Modul je podporován Arduino IDE, CircuitPythonem a Pythonem . Arduino používá knihovnu Adafruit MCP23017 , zatímco CircuitPython a Python používají knihovnu Adafruit CircuitPython MCP230xx pro pohodlné ovládání všech výstupů přes sběrnici I2C. Výchozí adresa zařízení je 0x20 a propojky A0, A1 a A2 umožňují změnit adresu I2C a připojit až osm modulů současně. To umožňuje ovládat až 64 solenoidových ventilů pomocí jediné sběrnice I2C, což je ideální pro automatizaci, robotiku a průmyslové aplikace.
Technické specifikace 8kanálového solenoidového regulátoru
- Počet kanálů pro solenoidové ventily: 8
- Čip expandéru GPIO: MCP23017
- Komunikační rozhraní: I2C
- Výchozí adresa I2C: 0x20
- Možnost změny adresy: ano, propojky A0, A1, A2
- Maximální počet modulů na jedné sběrnici: 8
- Maximální počet podporovaných solenoidových ventilů s 8 moduly: 64
- Logické napětí: 3V nebo 5V
- Napájecí napětí solenoidového ventilu: 3 V až 24 V DC
- Výstupní tranzistor: AO3406 N-kanálový MOSFET
- Parametry MOSFETu: 30 Vds, 3,6 A špička, 70 mΩ RdsOn
- Ochrana kanálu: flyback diody
- Indikace provozu kanálu: 8 červených LED diod
- Indikace napájení: zelená LED
- Další GPIO: 8 pinů portu B, B0-B7
- Přerušovací pin: INT pro port B MCP23017
- Konektory sběrnice: STEMMA QT / Qwiic JST SH
- Rozměry: 51 × 28 × 10,2 mm
- Hmotnost: 10,7 g
Obsah sady
- 1x 8kanálový budič solenoidů - I2C - STEMMA QT / Qwiic - Adafruit 6318
- 2x proužek Goldpin

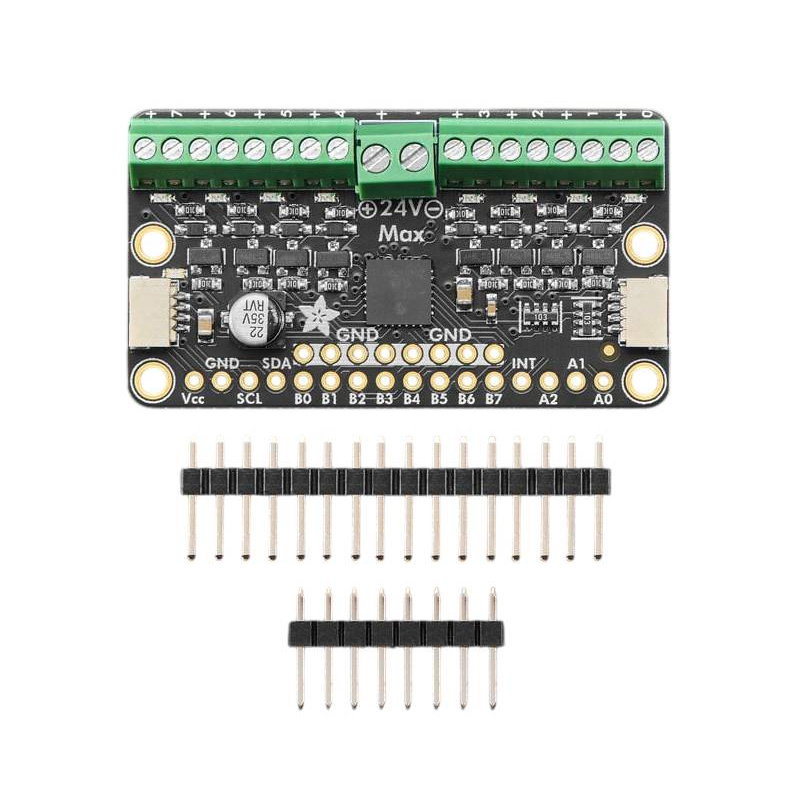

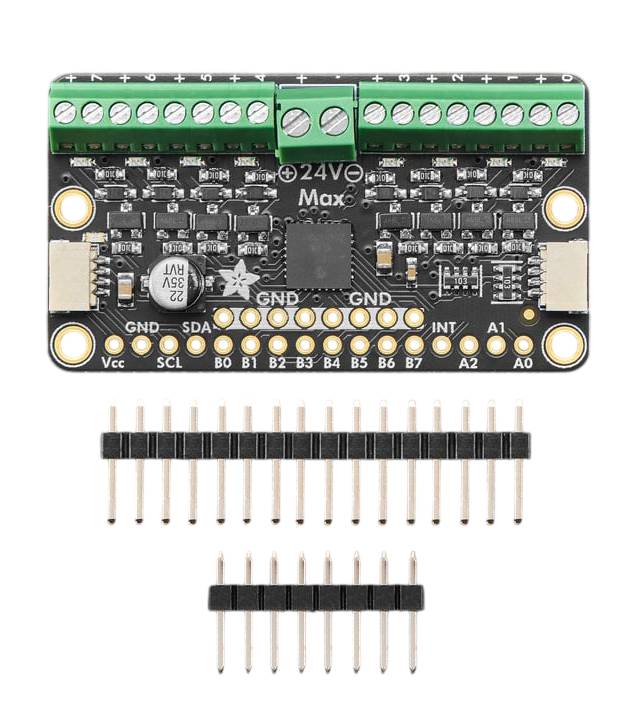

Prvky obsažené v sadě.
