Popis produktu: Zamel Supla LEW-02 - elektroměr - 1fázový 100 A - WiFi - aplikace pro Android / iOS
LEW-02 je chytrý WiFi elektroměr určený k měření spotřeby energie v jednofázových obvodech. Modul využívá proudový transformátor SC-16 a umožňuje tak polonepřímé měření, což umožňuje analýzu toku energie v domácích i fotovoltaických instalacích. Jeho kompaktní pouzdro (17,5 mm) umožňuje rychlou instalaci na DIN lištu a naměřená data jsou dostupná vzdáleně prostřednictvím aplikace Supla nebo cloudového panelu Supla. LEW-02 umožňuje export výsledků do souborů a integraci s oblíbenými platformami pro domácí automatizaci.

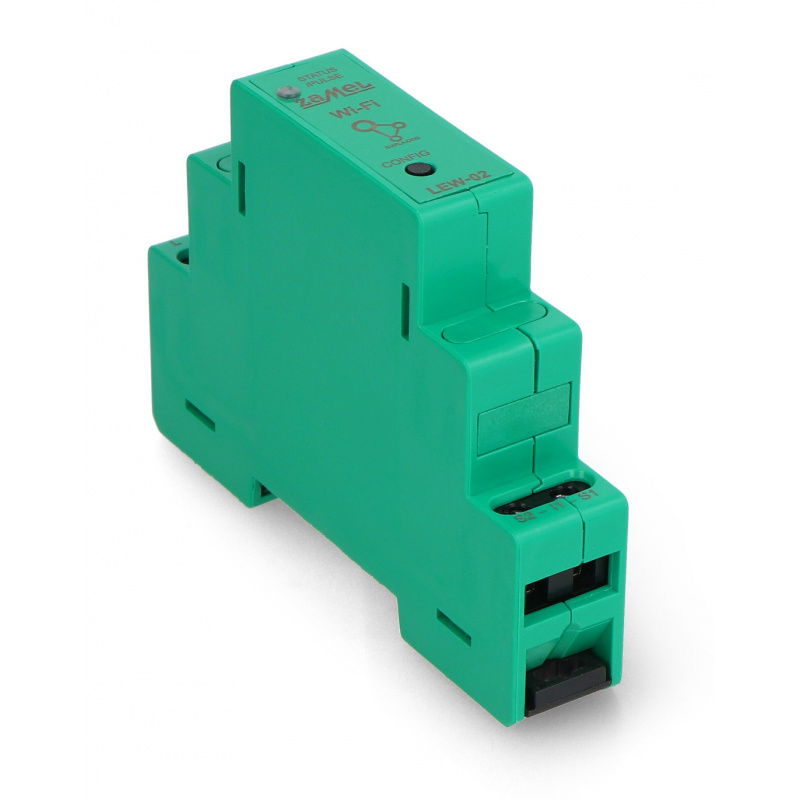

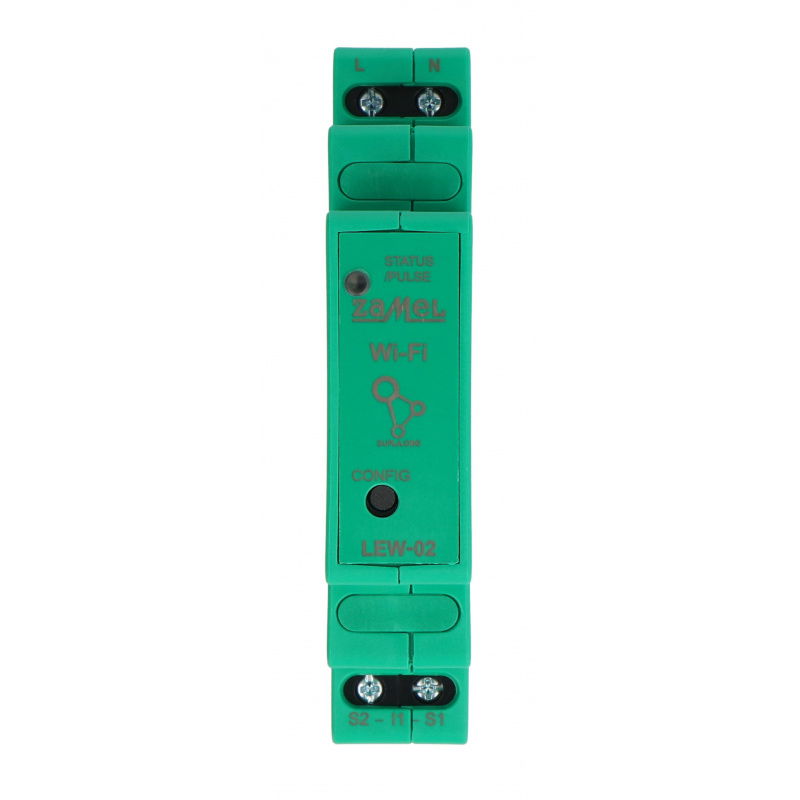

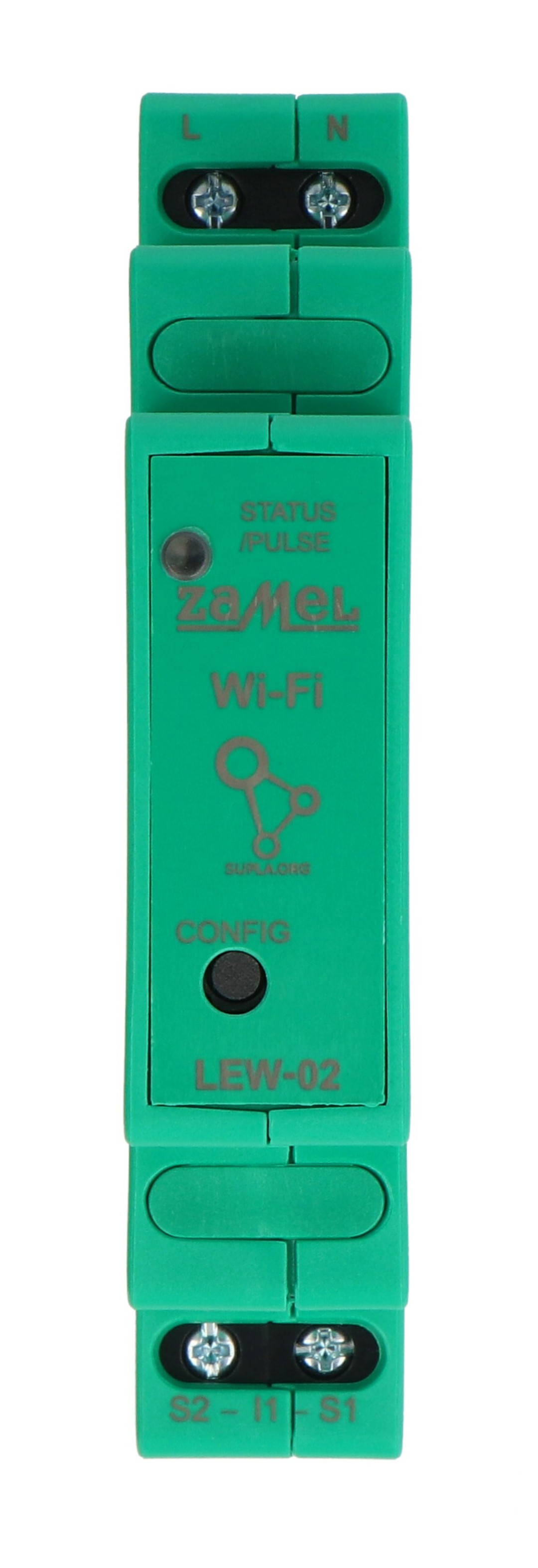

Zamel Supla LEW-02 - elektroměr - 1fázový 100 A - WiFi - aplikace pro Android / iOS.
Data lze číst ve specializované aplikaci Supla.
Hlavní vlastnosti elektroměru Zamel Supla LEW-02
- Polonepřímé měření: pomocí proudového transformátoru SC-16 (součástí balení)
- Obousměrné měření energie: ideální i pro fotovoltaické instalace
- 2,4 GHz WiFi komunikace: s integrací přes MQTT
- Prezentace dat: v aplikaci Supla a Supla Cloud s možností exportu do formátů CSV, XLSX, ODS
- Podpora pro Home Assistant, Grafanu, Zabbix a Power BI: pokročilá analytika v reálném čase
- Vysoká přesnost: třída měření 2 (±2 %)
- LED indikace: stav napájení a pulzy spotřeby energie (1000 imp/kWh)
- Kompaktní design: šířka pouze 1 DIN modulu

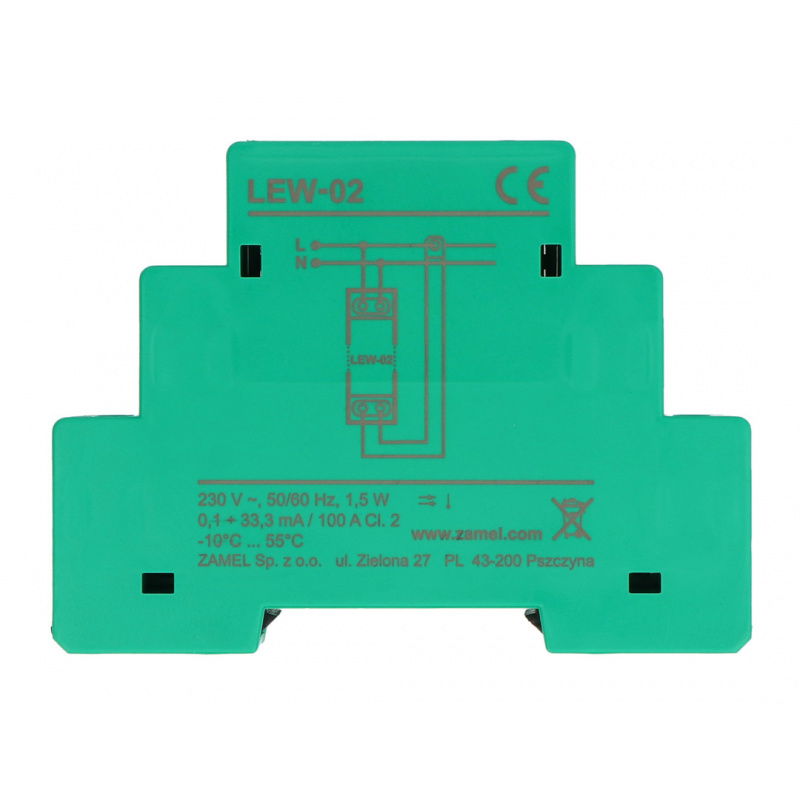

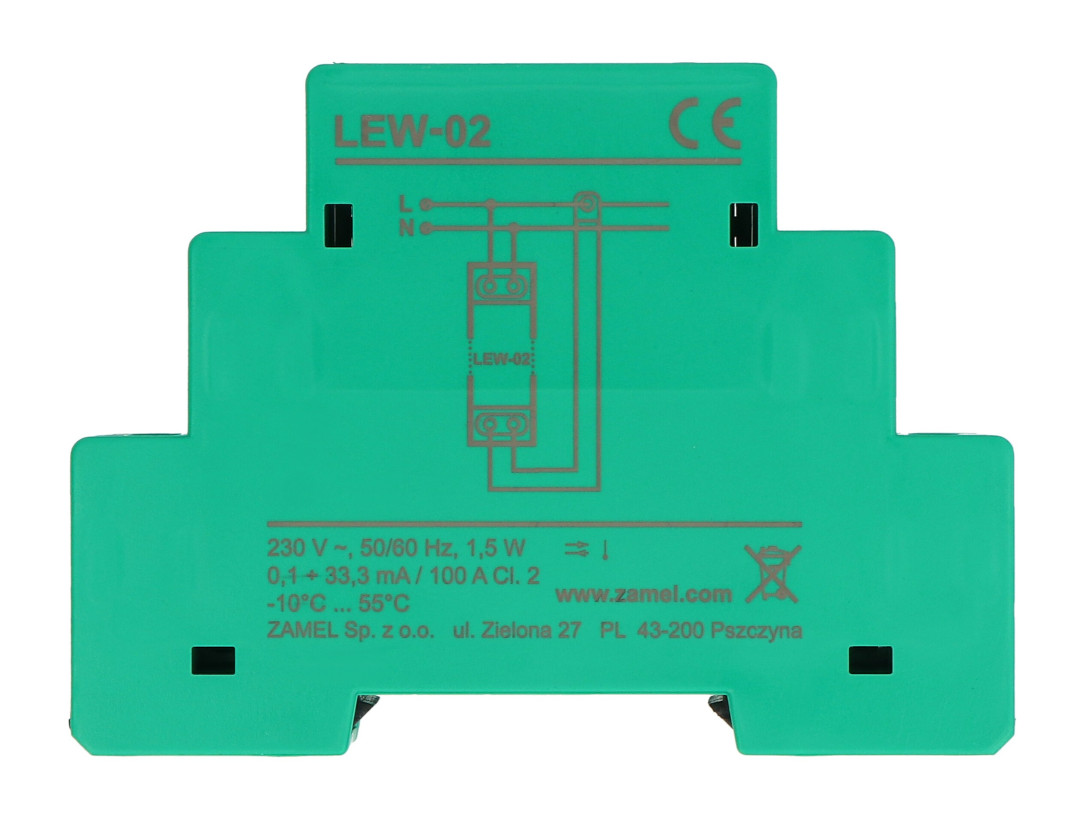

Schéma zapojení elektroměru
Připojení LEW-02 je jednoduché a bezpečné. Fázový (L) a nulový (N) vodič by měly být připojeny k příslušným napájecím svorkám modulu . Proudový transformátor SC-16 by měl být umístěn na fázovém vodiči v souladu se směrem toku proudu (označeno L → K). Výstupní vodiče transformátoru (S1 a S2) jsou připojeny ke spodním měřicím svorkám modulu.
Modul je určen pro montáž na DIN lištu.
Monitor LEW-02 provádí obousměrné polonepřímé měření, takže je vhodný pro jednofázové fotovoltaické instalace.
Praktické aplikace
LEW-02 se používá k monitorování spotřeby elektřiny v domácnostech, komerčních provozovnách, dílnách a jednofázových fotovoltaických instalacích . Díky integraci se systémy chytré domácnosti a možnostem exportu dat je ideální pro automatizovanou analýzu spotřeby energie a monitorování energetické účinnosti budov.
Technické specifikace Zamel Supla LEW-02
- Jmenovité napětí: 230 V AC
- Spotřeba energie: 1,5 W
- Frekvence: 50/60 Hz
- Komunikace: WiFi 2,4 GHz
- Vysílací výkon: ERP < 20 mW
- Třída přesnosti: 2 (± 2 %)
- Typ měření: polonepřímé, 100 A
- LED indikace: výkon a spotřeba (1000 imp/kWh)
- Rozhraní: MQTT, API, Supla Cloud
- Stupeň krytí: IP20
- Montáž: DIN lišta TH-35
- Provozní teplota: -10 °C až 55 °C
- Napájecí svorky: L, N
- Svorky transformátoru: S1, S2
- Maximální průřez vodiče: 2,5 mm²
- Rozměry: 90 × 17,5 × 66 mm
- Hmotnost: 0,05 kg
Obsah sady
- Monitor energie LEW-02
- Proudový transformátor SC-16

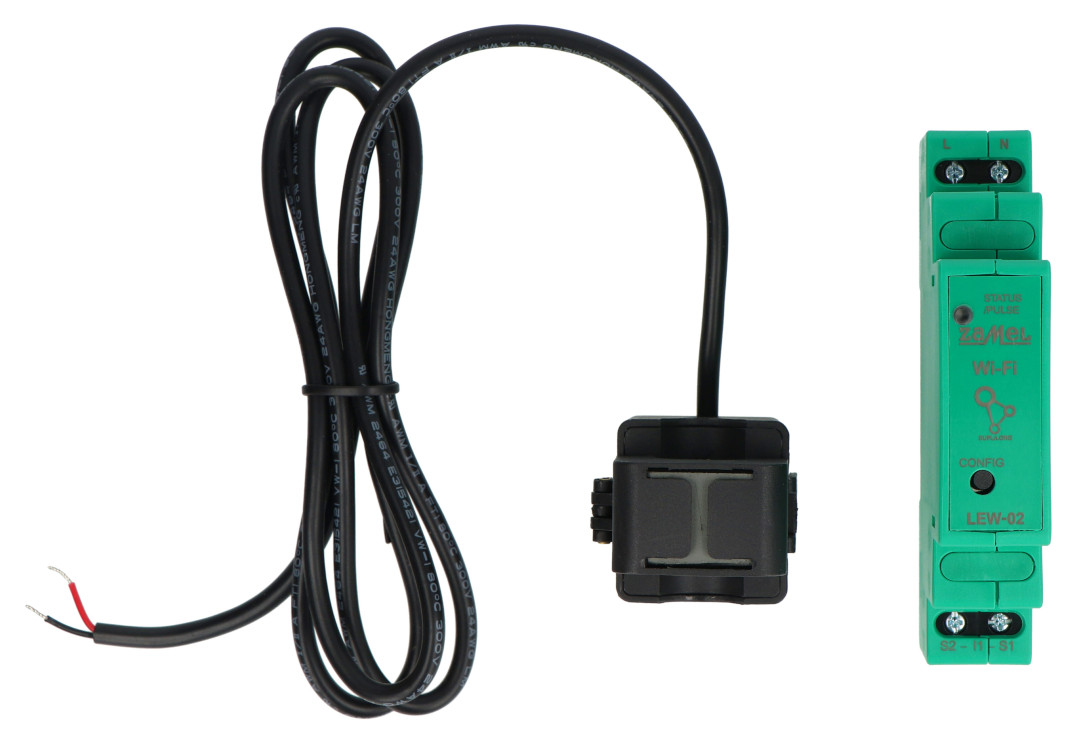

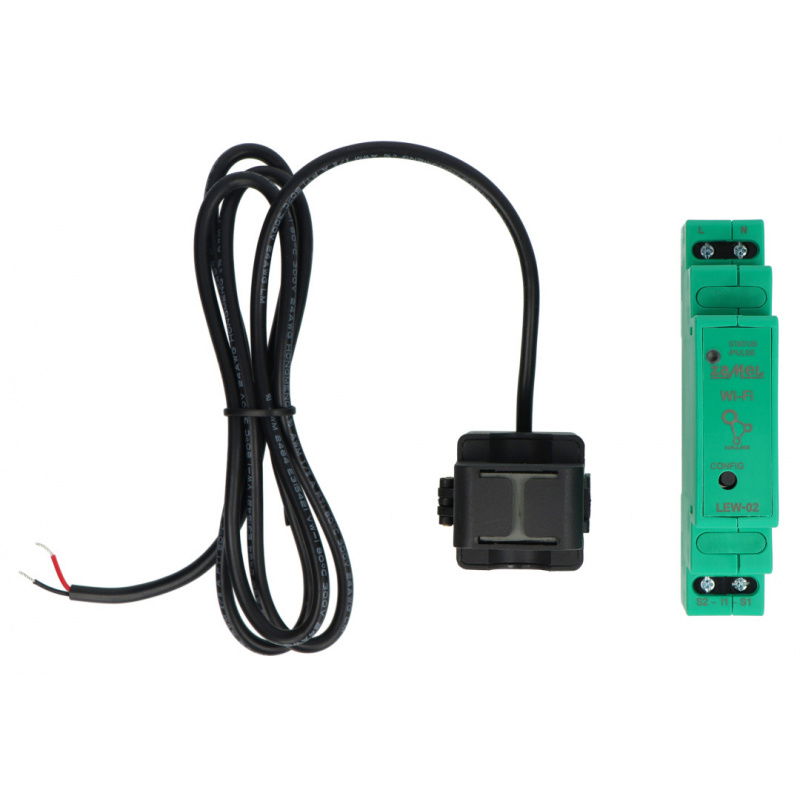

Prvky obsažené v sadě.
