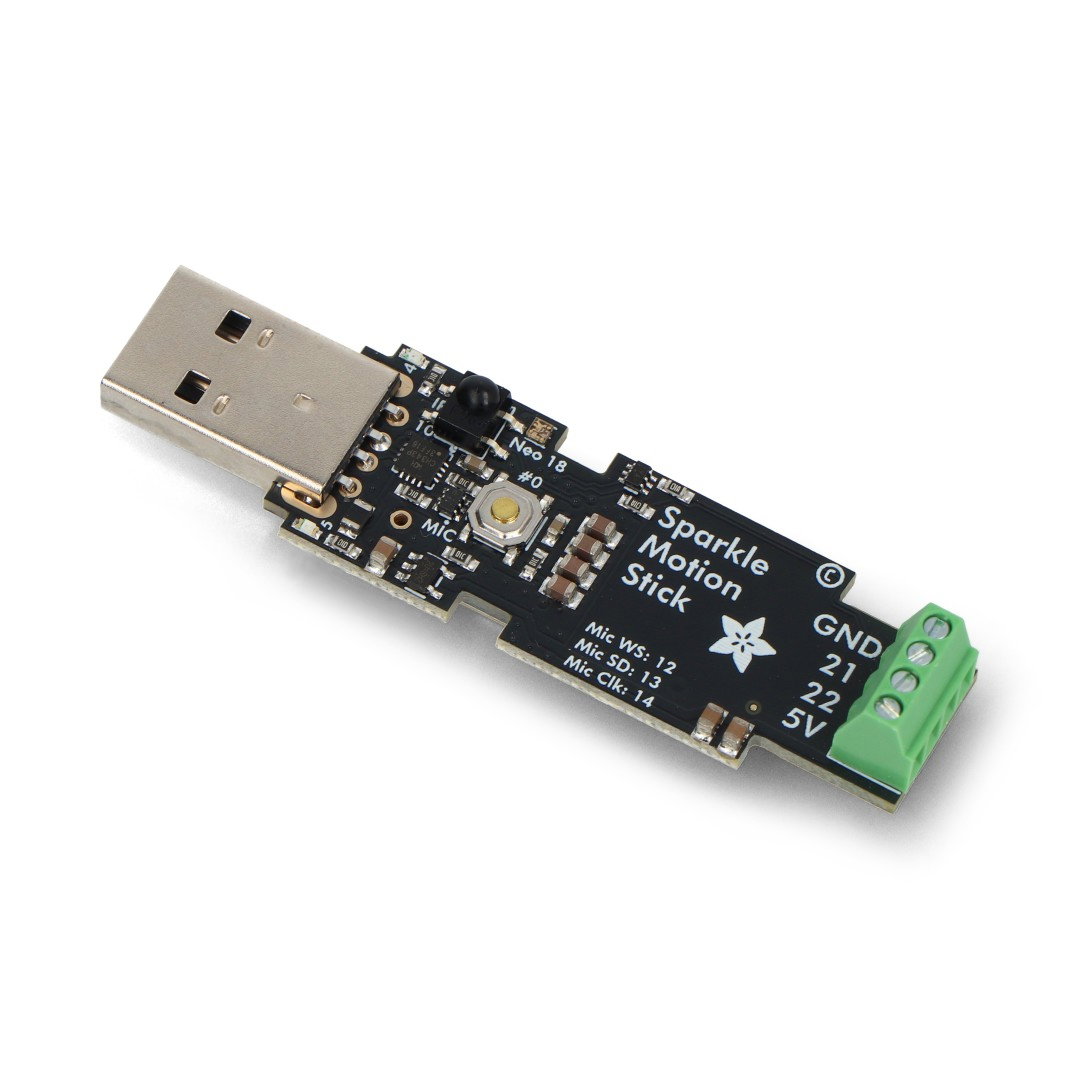

Popis produktu: Sparkle Motion Stick - ovladač pro adresovatelné WLED pásky a LED diody - ESP32 - USB - Adafruit 6332
Adafruit Sparkle Motion Stick je kompaktní ovladač pro adresovatelné LED pásky a moduly založený na mikrokontroléru ESP32 . Deska je optimalizována pro použití s populárním softwarem WLED a nabízí dva výstupy pro pásky a moduly NeoPixel , vestavěný mikrofon I2S pro efekty reagující na hudbu a infračervený přijímač pro dálkové ovládání. Modul je napájen přímo přes USB typu A na 5 V , což umožňuje používat standardní USB napájecí zdroje nebo powerbanky. Vestavěná 2A polymerová pojistka chrání zařízení před přetížením. Díky podpoře WiFi a Bluetooth a kompatibilitě s Arduino IDE, ESP-IDF, MicroPython a CircuitPython může deska fungovat také jako všestranný modul ESP32 pro vaše vlastní projekty v oblasti IoT a automatizace.

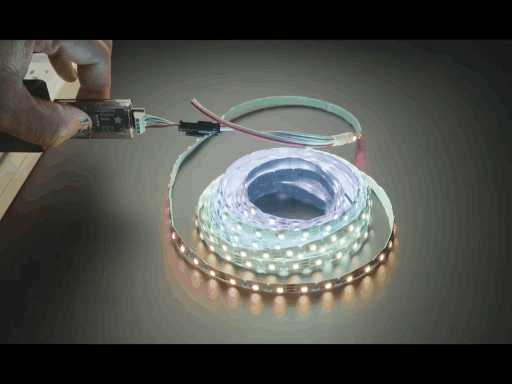

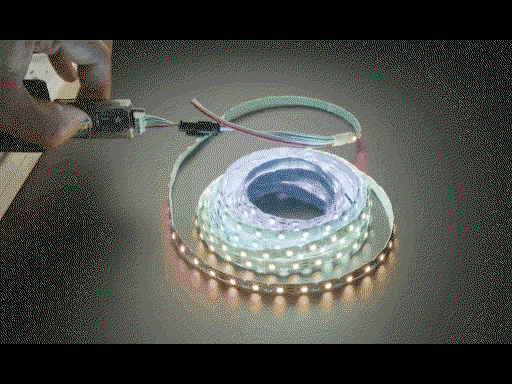

Sparkle Motion Stick - ovladač pro adresovatelné WLED LED pásky a pásky - ESP32 - USB - Adafruit 6332.

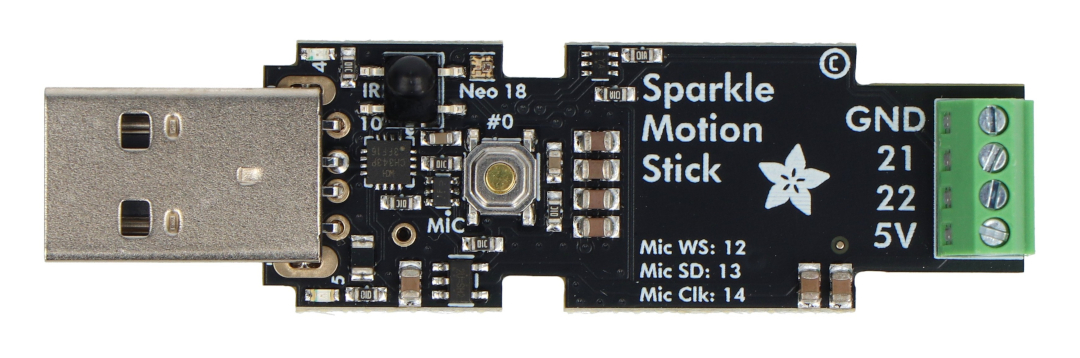

Vestavěný infračervený přijímač umožňuje snadnou integraci s dálkovým ovládáním.
Klíčové vlastnosti tyčinky Sparkle Motion
- Mikrokontrolér ESP32 : Dvoujádrový procesor Tensilica 240 MHz s 4 MB flash pamětí, podpora WiFi, Bluetooth LE a Bluetooth Classic
- Plná kompatibilita s WLED : hotové řešení pro ovládání adresovatelných LED a vytváření pokročilých světelných animací
- Dva LED výstupy : signály na GPIO21 a GPIO22 s převodem logické úrovně na 5V
- Vestavěný I2S mikrofon : podporuje audio reaktivní efekty synchronizované s hudbou
- IR infračervený přijímač : umožňuje ovládat vaše projekty pomocí kompatibilních dálkových ovladačů
- Šroubové konektory : rychlé a snadné připojení vodičů
- Napájení přes USB typu A : kompatibilní s USB napájecími zdroji a powerbankami
- 2A polymerová pojistka : ochrana proti přetížení
- Vestavěná NeoPixel RGB : stavová LED připojená k GPIO18
- Uživatelské tlačítko : Dostupné na GPIO0 a podporované WLED a vlastními programy
Konektivita, piny a kompatibilita
Adafruit Sparkle Motion Stick má dva signálové výstupy určené pro ovládání adresovatelných LED diod , jako jsou NeoPixel, WS2812B, SK6812 a kompatibilní modely. Oba výstupy disponují hardwarovou konverzí logické úrovně na 5 V , což zvyšuje spolehlivost přenosu dat i na delších vodičích. Deska také obsahuje 5V napájecí a GND piny pro přímé připojení k LED páskům. Vestavěný IR přijímač pracuje na GPIO10 . I2S mikrofon využívá linky GPIO12, GPIO13 a GPIO14 . Díky WiFi komunikaci lze zařízení ovládat přes webový prohlížeč, mobilní aplikace WLED nebo integrovat s domácími automatizačními systémy. Modul pracuje s LED pásky, 2D LED maticemi, světelnými závěsy, jevištními dekoracemi, cosplay instalacemi, IoT projekty a chytrými osvětlovacími systémy.

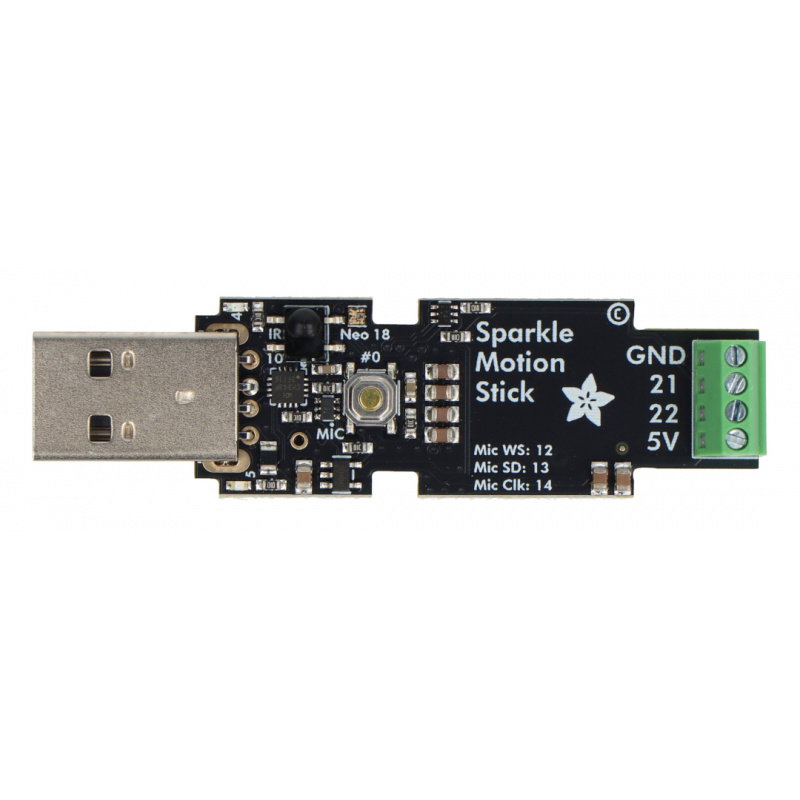

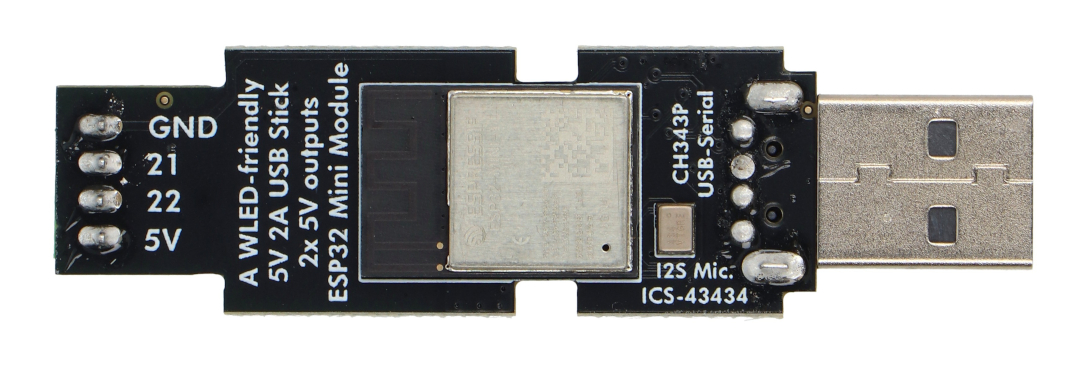

Řídicí jednotka byla navržena tak, aby byla plně kompatibilní s WLED.

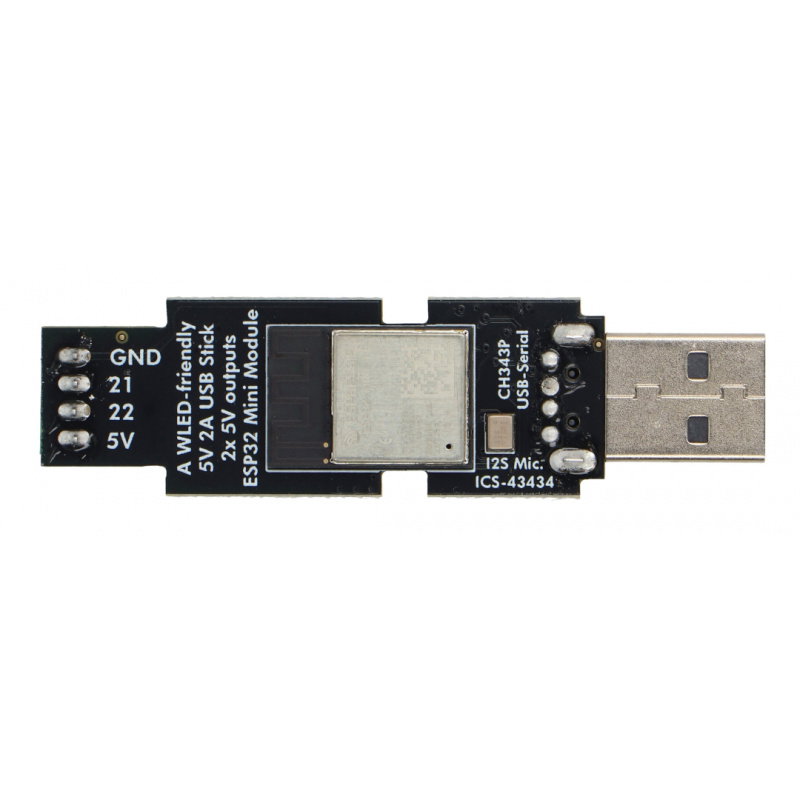

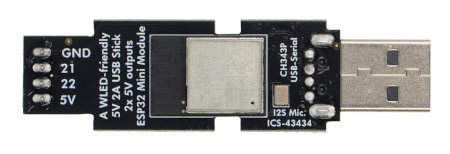

Deska má vestavěný I2S mikrofon.
Programování a podporovaná prostředí
Srdcem zařízení je klasický ESP32 , který zajišťuje širokou kompatibilitu s oblíbenými programovacími nástroji. Kromě podpory WLED ihned po vybalení lze modul programovat v prostředích Arduino IDE, ESP-IDF, MicroPython a CircuitPython . Vestavěný převodník CH343 USB-UART s automatickým resetem umožňuje pohodlné nahrávání firmwaru bez dalších programátorů. Díky přístupu k rozhraním GPIO21, GPIO22, GPIO0, GPIO10 a I2S si můžete vytvářet vlastní ovladače LED, IoT projekty, audio zařízení, automatizační regulátory a interaktivní instalace reagující na zvuk. Deska je vhodná jak pro rychlé prototypování, tak pro běžně dostupná zařízení využívající bezdrátovou komunikaci, ovládání LED a síťové funkce.
Technické specifikace regulátoru
- Mikrokontrolér: ESP32-MINI-1
- Procesor: Tensilica LX6 dvoujádrový 240 MHz
- Flash paměť: 4 MB
- Bezdrátové připojení: WiFi 2,4 GHz, Bluetooth LE, Bluetooth Classic
- Napájení: 5V přes USB typu A
- Maximální vstupní proud: 2 A
- Ochrana: 2A polymerová pojistka
- LED výstupy: 2
- Výstupní piny LED: GPIO21, GPIO22
- Převod logických úrovní: až 5V
- Mikrofon: I2S
- Mikrofonní linky I2S: WS - GPIO12, DATA - GPIO13, BCLK - GPIO14
- IR přijímač: GPIO10
- Uživatelské tlačítko: GPIO0
- Vestavěný NeoPixel RGB: GPIO18
- Vestavěná LED: GPIO4
- Převodník USB-UART: CH343
- Kompatibilní prostředí: WLED, Arduino IDE, ESP-IDF, MicroPython, CircuitPython
- Rozměry: 67,5 × 18,6 × 11,7 mm
- Hmotnost: 7,5 g
Obsah sady
- 1x třpytivá pohyblivá tyčinka Adafruit
Regulátor je napájen přes USB typu A s napětím až 5 V.
