Popis produktu: LPS28DFW - I2C tlakový senzor - STEMMA QT / Qwiic - Adafruit 6067
Adafruit LPS28 je moderní modul se senzorem LPS28DFW , který se vyznačuje výrazně větším rozsahem měření než standardní barometrické senzory. Umožňuje měření tlaku až do 4060 hPa , což umožňuje aplikace ve vysokotlakých prostředích, jako je podvodní robotika nebo výzkumné projekty. Senzor nabízí vysokou přesnost a nízký šum , stejně jako rychlé vzorkovací frekvence až 200 Hz . Díky rozhraní I2C a konektorům STEMMA QT/ Qwiic je integrace s mikrokontroléry rychlá a pohodlná. Senzor má vestavěnou teplotní kompenzaci a kovový port , který umožňuje připojení tenkých flexibilních kabelů pro přesné měření tlaku. Díky použití speciálního ochranného gelu je snímací prvek odolný vůči vysokým tlakům (až 10 000 hPa) a vybraným chemikáliím. Modul pracuje s logikou 3,3 V a 5 V , což z něj činí skutečně univerzální řešení pro elektronické nadšence.

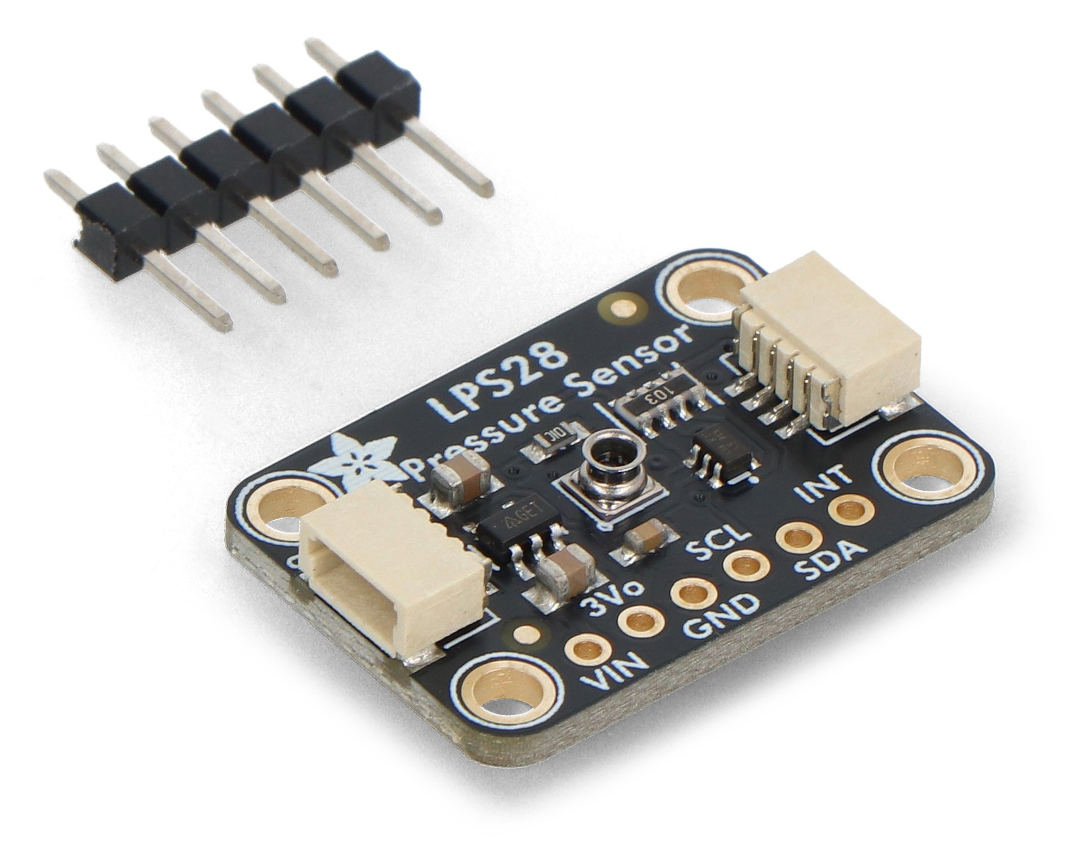

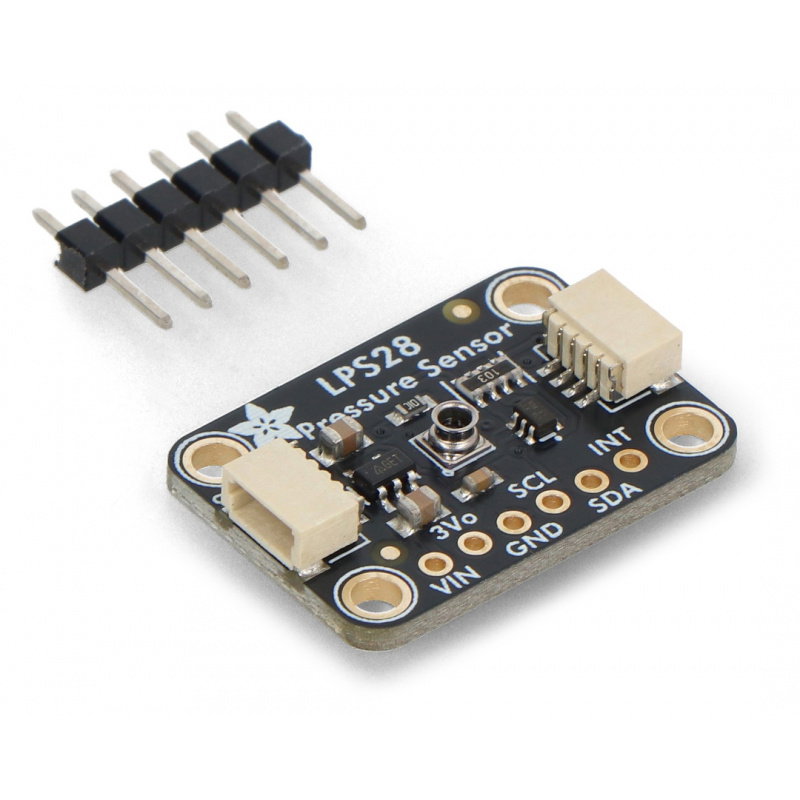

LPS28DFW - Tlakový senzor I2C - STEMMA QT / Qwiic - Adafruit 6067.

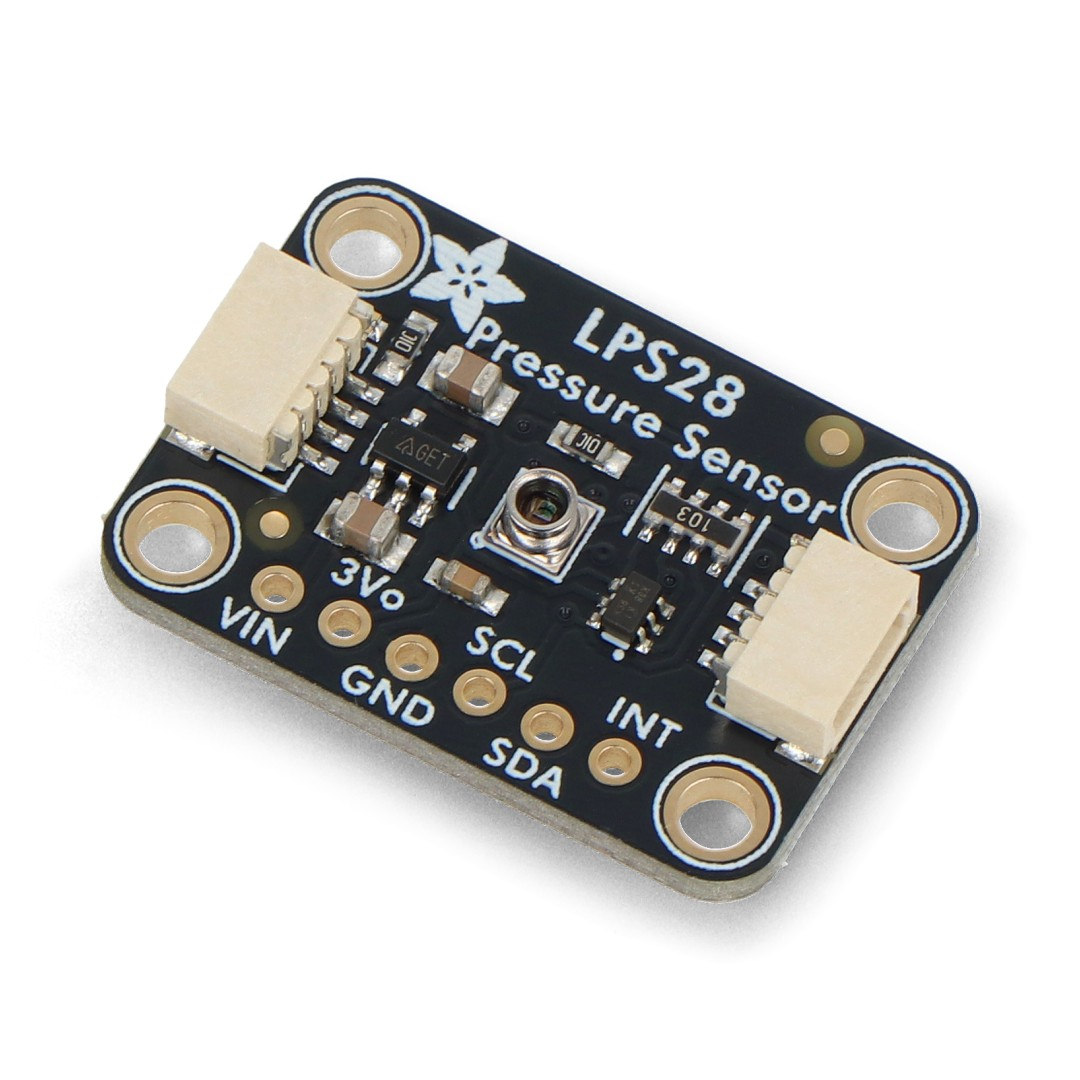

Senzor má kovový port, takže k němu lze připojit tenkou hadičku pro měření tlaku mimo pájecí bod.
Hlavní vlastnosti tlakového senzoru
- Rozsah měření tlaku : od 260 hPa do 4060 hPa – ideální pro podvodní aplikace
- Vysoká přesnost : ±0,5 hPa - přesné měření výšky
- Rozlišení : 24bitové čtení
- Nízká hladina hluku : 0,32 Pa
- Vzorkovací frekvence : 1 Hz až 200 Hz
- Rozhraní : I2C a MIPI I3C
- Konektory : STEMMA QT / Qwiic - není nutné pájení
- Napájení : 3,3 V a 5 V

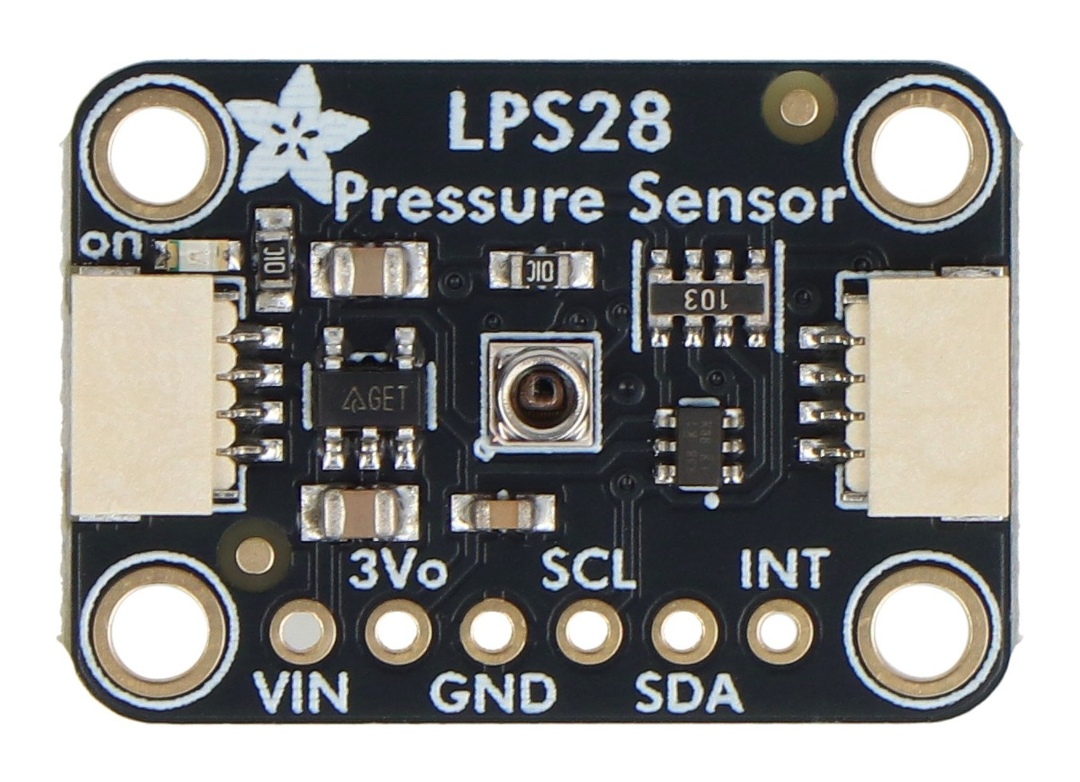

Rozhraní a zapojení pinů tlakového senzoru LPS28

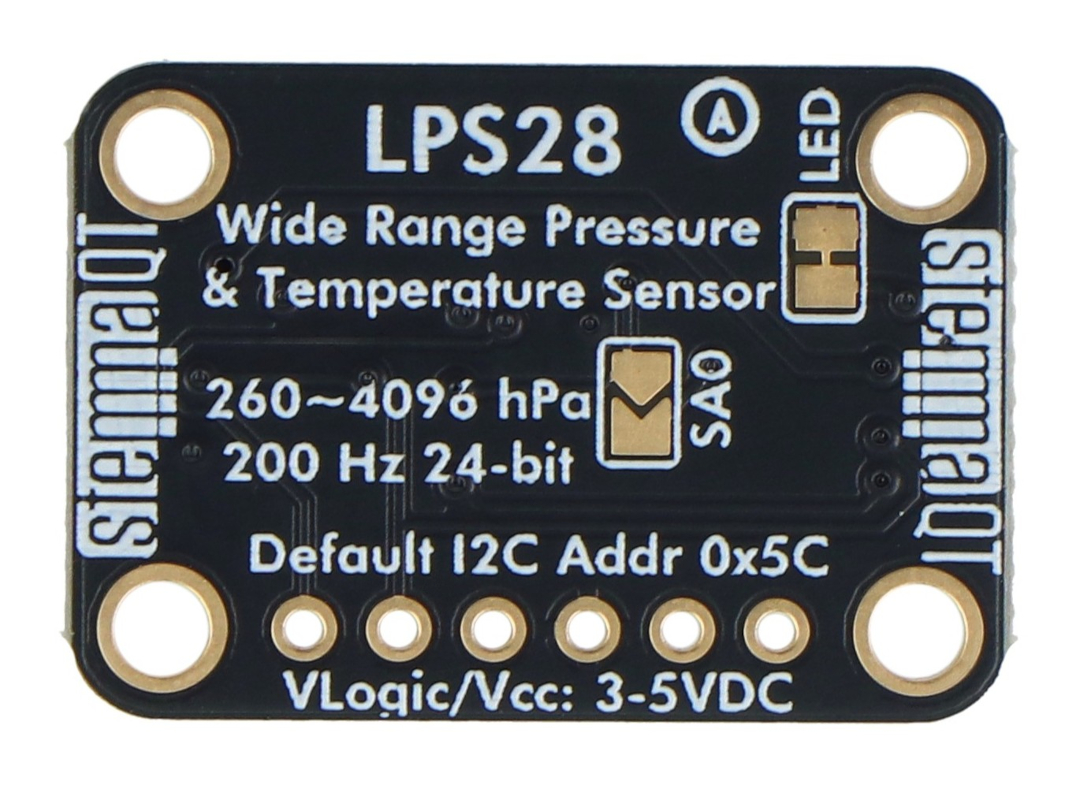

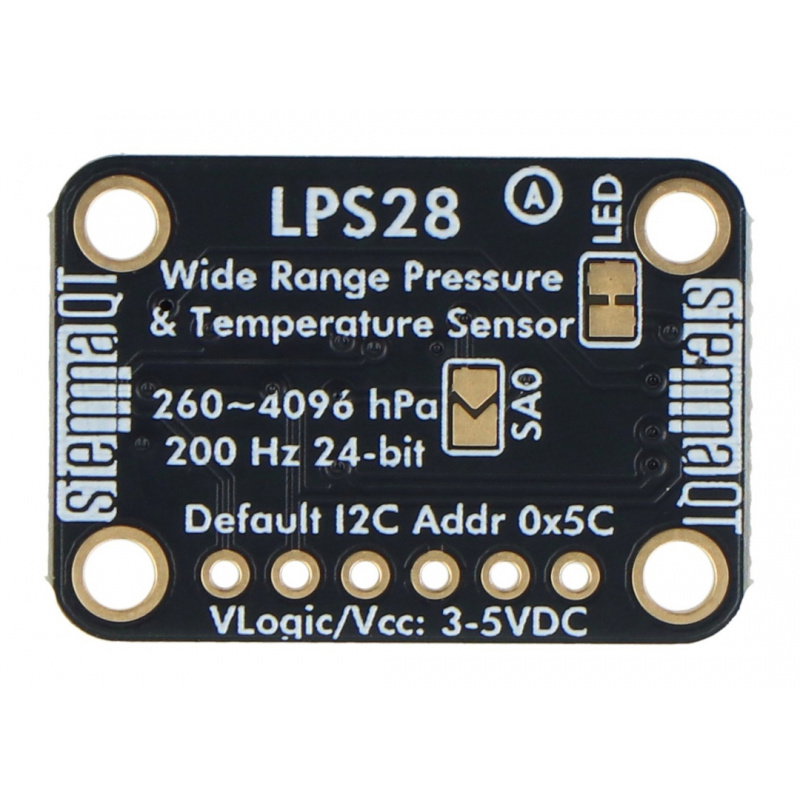

Modul je vybaven kompletní sadou pinů pro snadnou integraci s mikrokontroléry . Pin VIN se používá pro napájení, zatímco pin 3Vo poskytuje 3,3 V. Komunikační linky SCL a SDA podporují rozhraní I2C a mají vestavěné pull-up rezistory kompatibilní s logikou 3,3 V a 5 V. Pro hardwarová přerušení je k dispozici také pin INT. Propojka SA0 umožňuje změnu adresy I2C z 0x5C na 0x5D. Klasické 2,54mm goldpin konektory umožňují montáž na nepájivé desky, zatímco konektory STEMMA QT / Qwiic umožňují rychlé a bezpájkované připojení.

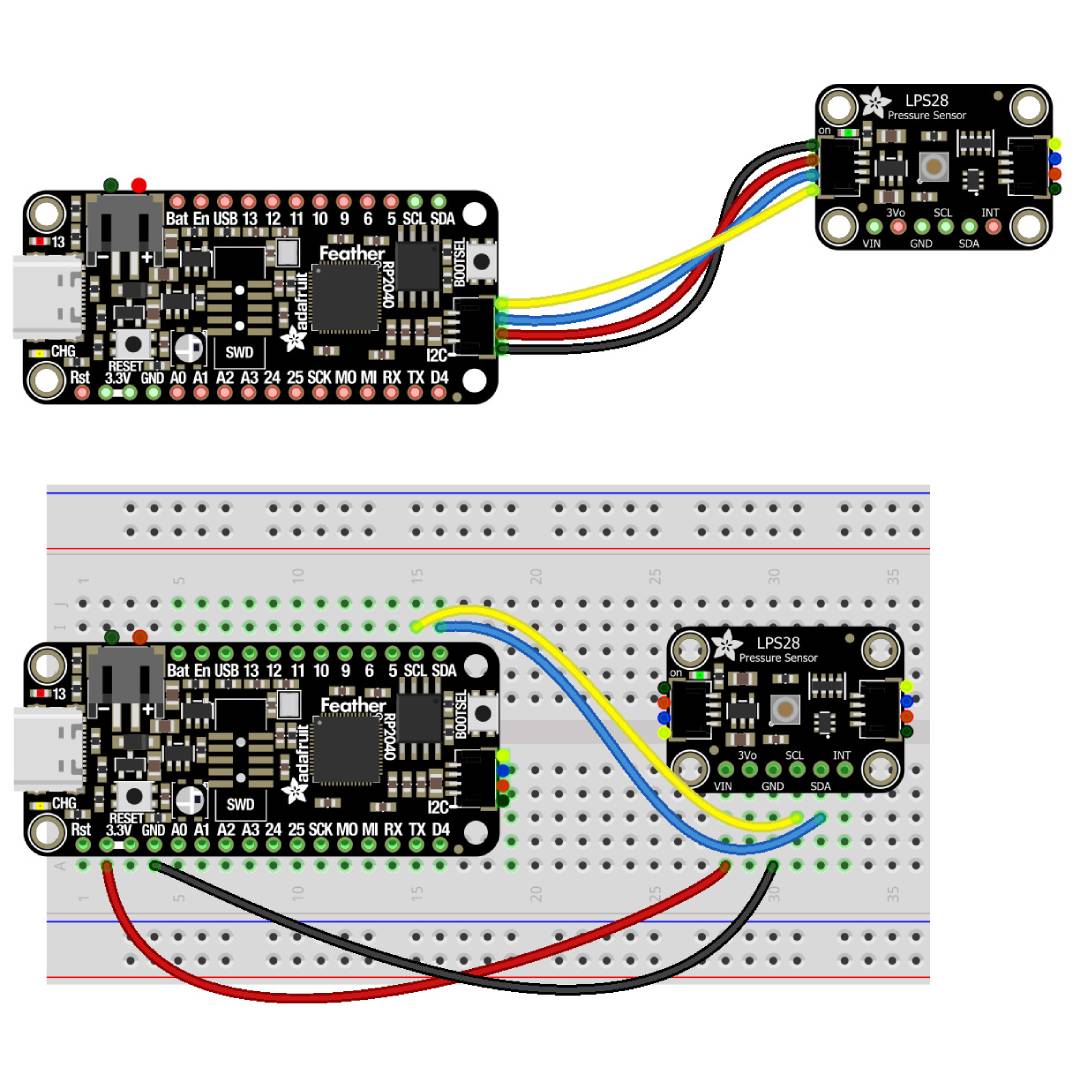

Senzor lze připojit pomocí konektorů STEMMA QT nebo standardních připojovacích kabelů.
Kompatibilita a programování Adafruit LPS28
Senzor je kompatibilní s platformami jako Arduino , Raspberry Pi a mikrokontroléry podporujícími CircuitPython . Díky rozhraní I2C vyžaduje komunikace pouze několik vodičů, což zjednodušuje návrh systému. Výrobce poskytuje hotové knihovny pro Arduino a CircuitPython/Python , což vám umožní rychlý start. Podpora FIFO, přerušení a vzorkovací frekvence umožňuje přizpůsobení provozu pro různé aplikace.
Technické specifikace tlakového senzoru
- Typ senzoru: tlakový
- Čip: LPS28DFW
- Rozsah (režim 1): 260 hPa až 1260 hPa
- Rozsah (režim 2): 260 hPa až 4060 hPa
- Přesnost: ±0,5 hPa
- Hluk: 0,32 Pa
- Rozlišení: 24bitové
- Frekvence: 1 Hz až 200 Hz
- Rozhraní: I2C, MIPI I3C
- Adresa I2C: 0x5C (výchozí) / 0x5D
- Napájení: 3,3 V / 5 V
- Rozměry: 25,4 × 17,8 × 4,8 mm
- Hmotnost: 1,8 g
Obsah sady
- Modul Adafruit LPS28 (LPS28DFW)
- Proužek Goldpin 1 x 6pinový, rozteč 2,54 mm
Prvky obsažené v sadě.
