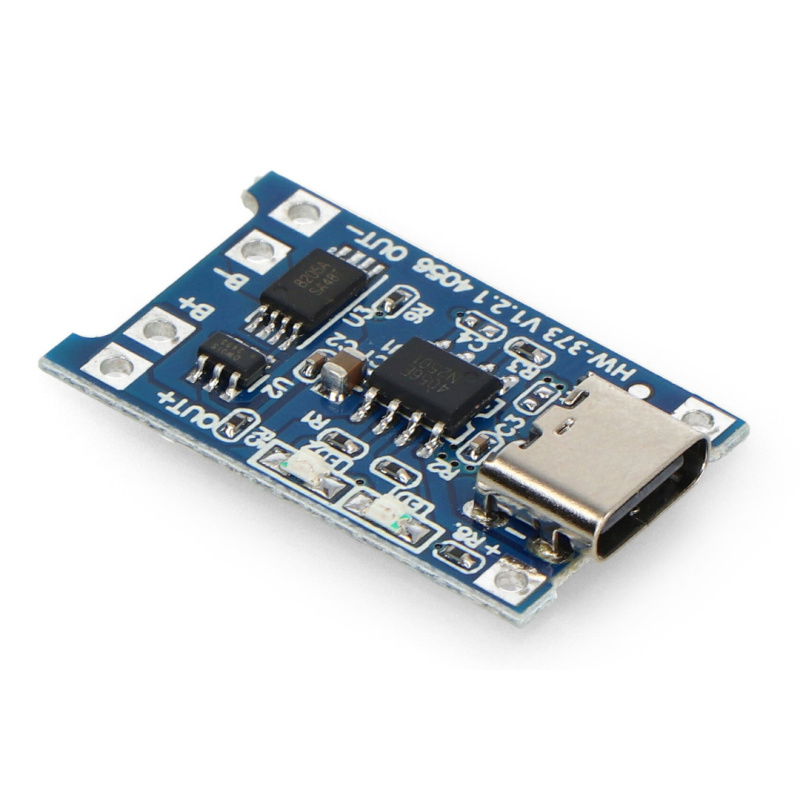

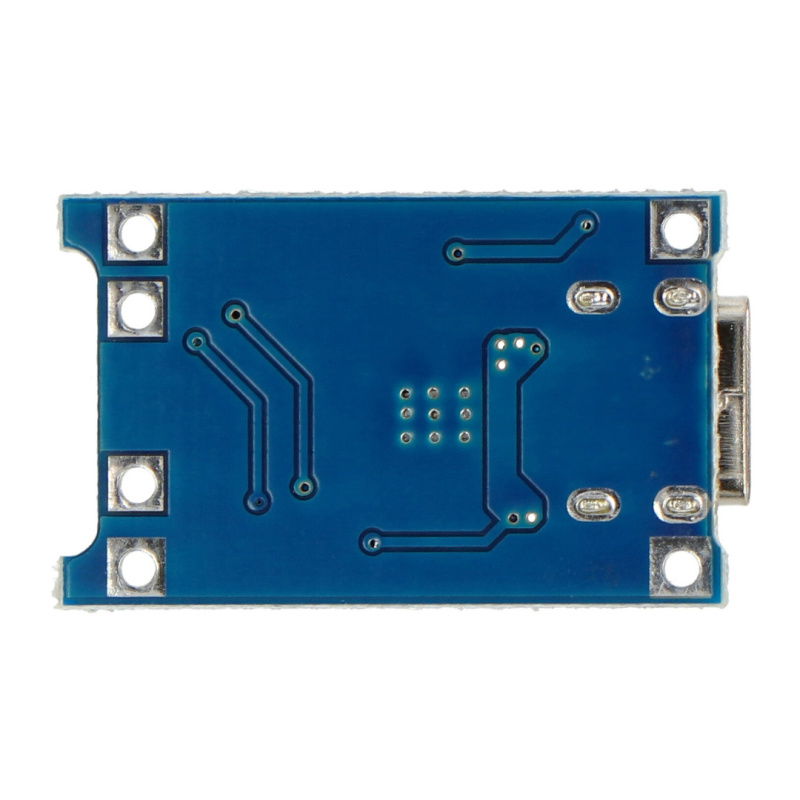

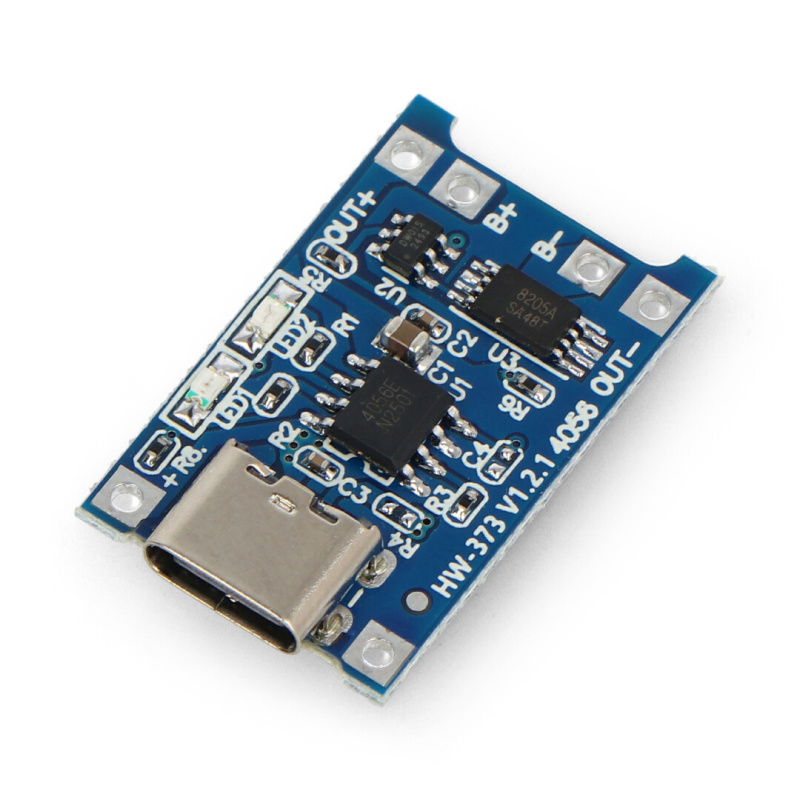

Popis produktu: Nabíječka Li-Ion HW-373 v1.2.1 TP4056, jednočlánková, 1S, 3,7V, USB typu C s ochranou
Nabíječka pro jednočlánkové 3,7V lithium-iontové baterie. Modul je založen na čipu TP4056 . Systém je napájen přes konektor USB typu C nebo volitelně přes kabely (nejsou součástí balení). Nabíječka má vestavěnou ochranu proti vybití baterie pod 2,5V a proti nabíjení nadměrným proudem přesahujícím 3A.
Nabíječka Li-Ion TP4056, jednočlánková 1S 3,7V USB typu C s ochranou .
Odvozeniny
Modul má 6 pinů ve formě pájecích plošek a konektor USB typu C.
Volitelně lze modul napájet pomocí kabelů připojených ke vstupům IN+ a IN- .
| Kolík | Popis |
|---|---|
| V+ | Napájecí napětí 5 V. |
| V- | Hmotnost systému. |
| BAT+, BAT- | Konektory pro připojení 3,7V Li-Ion baterie. |
| VÝCHOD+, VÝCHOD- | Konektory pro připojení napájeného zařízení . |
Specifikace nabíječky
- Čip: TP4056
- Napájecí napětí: (konektory USB typu C nebo IN) 5 V
- Nabíjecí napětí: 4,2 V ± 1 %
- Maximální nabíjecí proud: 1 A
- Zásuvka: USB typu C ( kabel USB typu C lze zakoupit samostatně)
- Dvě signalizační diody:
- Červená: nabíjení
- Modrá: Plně nabito
- Ochrana proti vybití pod 2,5 V
- Ochrana proti odběru proudu nad 3 A
- Rozměry modulu 26 x 17 mm
Pozor ! Před připojením baterie zkontrolujte polaritu zástrčky. |
Nabíječka Li-Ion HW-373 v1.2.1 TP4056, jednočlánková, 1S, 3,7V, USB typu C s ochranou
Nabízíme profesionální řešení, ideální pro profesionály nebo zájemce o elektroniku. Tento elektronický modul je založen na čipu TP4056. Zařízení je navrženo tak, aby fungovalo jako nabíječka pro jednočlánkovou baterii.
Produkt je deska plošných spojů s připravenými piny pro pájení příslušných součástek. Systém je vybaven konektorem USB typu C, který umožňuje uživateli připojení k vhodnému zdroji napájení.
Nabíječka baterií 3,7 V
Nabízená 3,7V nabíječka je zařízení určené k nabíjení lithium-iontových baterií. Uživatelé musí připájet patici odpovídající velikosti k baterii odpovídající velikosti. K tomuto účelu je k dispozici šest pájecích plošek.
Pro vaše pohodlí je zařízení vybaveno dvěma LED diodami, které vás informují o aktuálním stavu nabíjení. Zelená barva značí, že je baterie nabitá, zatímco modrá značí, že nabíjení stále probíhá.
