Popis produktu: Nabíječka Li-Ion baterií TP4056 pro jeden článek 1S 3,7V miniUSB
Jednoduchá nabíječka pro jednočlánkové lithium-iontové baterie s jmenovitým napětím 3,7 V. Maximální nabíjecí proud je 1000 mA. Systém je napájen přes miniUSB konektor nebo kabely připojenými ke vstupům IN+ a IN-.
Spojení

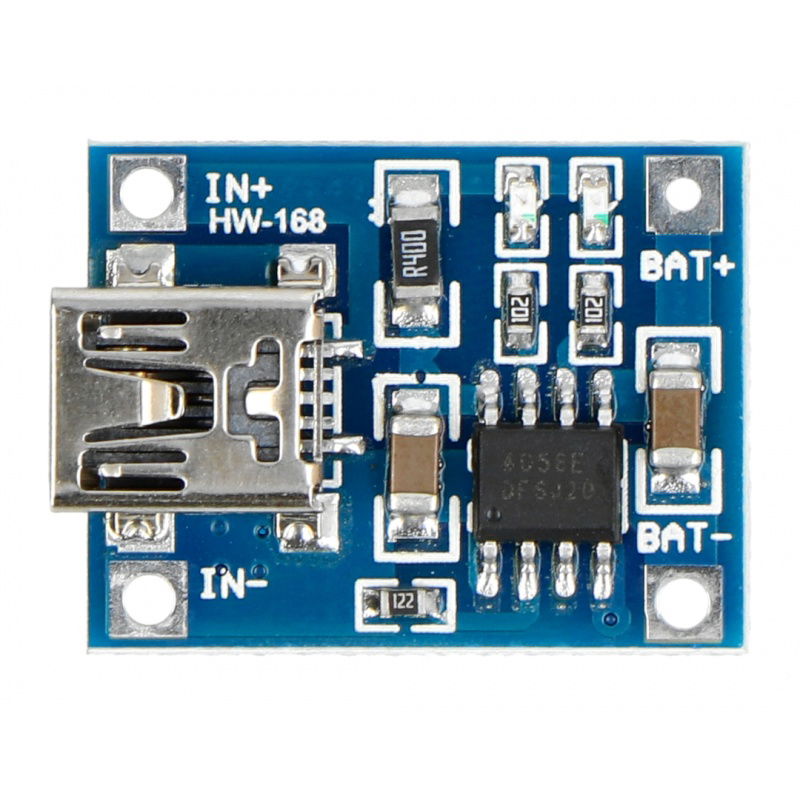

Systém je napájen přes miniUSB konektor nebo kabely připojenými ke vstupům IN+ a IN- . Li-Ion baterie by měla být připojena ke svorkám označeným BAT+ a BAT- .
Specifikace nabíječky
- Čip: TP4056
- Napájecí napětí: (miniUSB nebo IN konektory) 4,5 V až 5,5 V
- Nabíjecí napětí: 4,2 V
- Maximální nabíjecí proud: 1 A
- Zásuvka: miniUSB ( miniUSB kabel lze zakoupit samostatně)
- Dvě signalizační diody
- Červená: nabíjení
- Zelená: plně nabito
- Rozměry modulu 25 x 18 mm
Pozor ! Před připojením baterie zkontrolujte polaritu zástrčky. |
Nabízíme vynikající nabíječku pro Li-Ion baterie. Zařízení dokáže nabíjet maximálně jeden článek najednou (1s nabíječka). Nabíječka TP4056 pro jednotlivé Li-Ion baterie je 1S 3,7V miniUSB nabíječka.

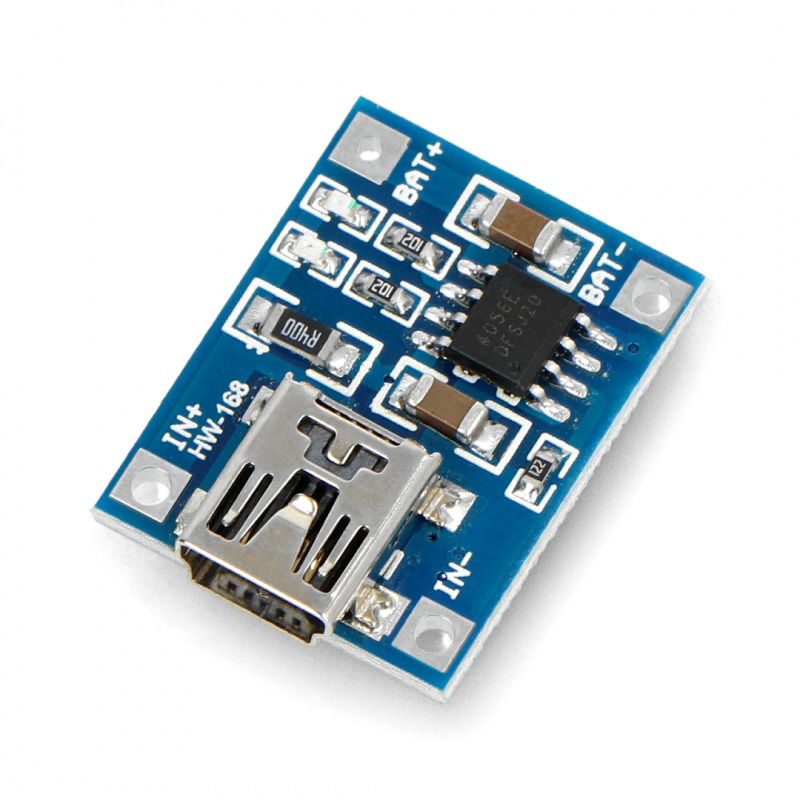

Tato nabíječka je určena pro baterie s jmenovitým napětím 3,7 V. Tento typ zařízení je ideální pro ty, kteří si cení možnosti přizpůsobit si svá zařízení svým potřebám. Při zakoupení tohoto produktu obdržíte desku plošných spojů s nabíjecím obvodem, která je napájena přes miniUSB port nebo připojením příslušných vodičů k připraveným pájecím ploškám.
Nabíječka Li-Ion - 3,7 V

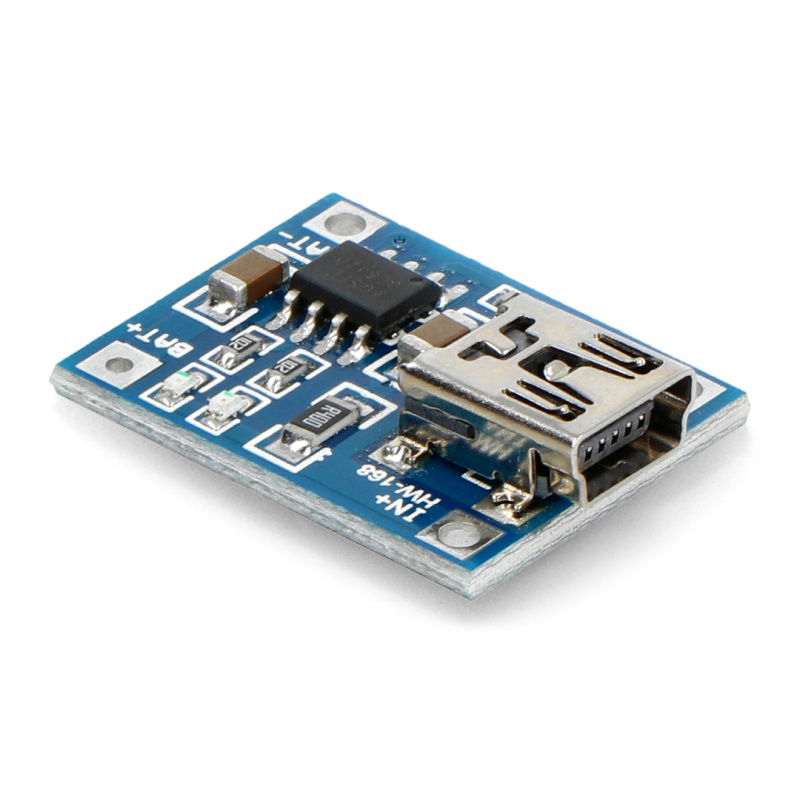

Zařízení je vybaveno speciálně připravenými pájecími ploškami, kam můžete připájet praktické vodiče pro napájení modulu i samotnou baterii. Červená LED dioda informuje uživatele, že proces nabíjení stále probíhá, zatímco zelená LED dioda indikuje, že nabíjení je dokončeno.
Nabíjecí napětí zařízení je 4,2 V při proudu maximálně 1 A. Celý systém zabírá velmi málo místa, takže jej můžete snadno integrovat do většího zařízení nebo si sami navrhnout vhodné pouzdro.
