Popis produktu: AXU2CGA - vývojová deska - AMD Zynq US+ MPSoC ZU2CG
ALINX AXU2CGA je pokročilá vývojová platforma poháněná čipsetem AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E . Kombinuje výkonný procesor PS s programovatelnou logikou PL, což umožňuje simultánní spouštění složitého softwaru, úloh v reálném čase a hardwarově akcelerovaných algoritmů. Deska je vybavena 1 GB paměti DDR4, QSPI Flash, PCIe, gigabitovým Ethernetem , mini DisplayPort, USB porty a dvěma konektory MIPI pro kameru . Dva 40pinové rozšiřující porty umožňují připojení displejů, vysokorychlostních převodníků, komunikačních modulů a dalších periferií. AXU2CGA může být základem systémů pro umělou inteligenci, zpracování signálů, řízení pohybu, přenos videa a průmyslovou automatizaci.

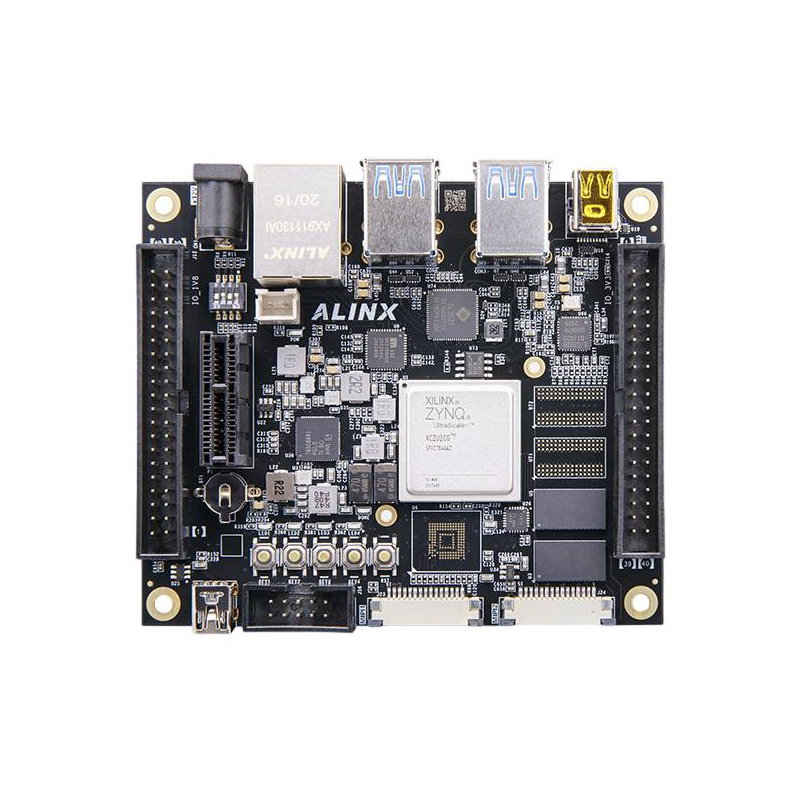

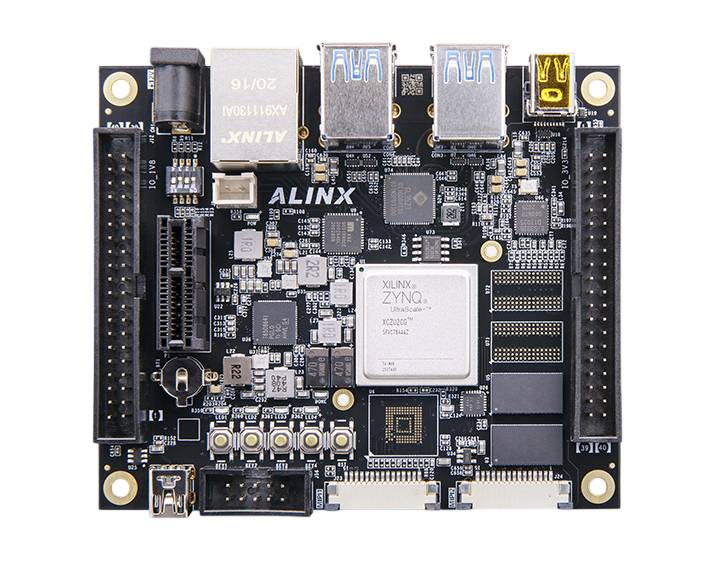

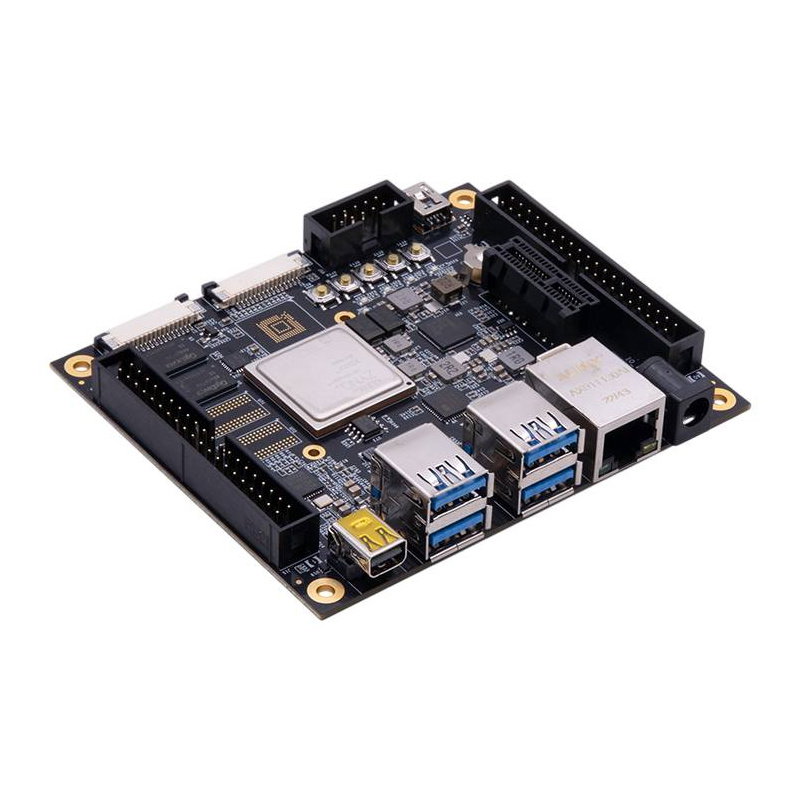

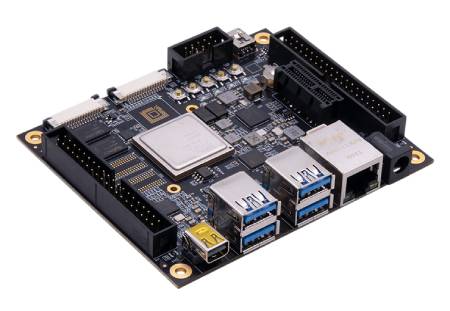

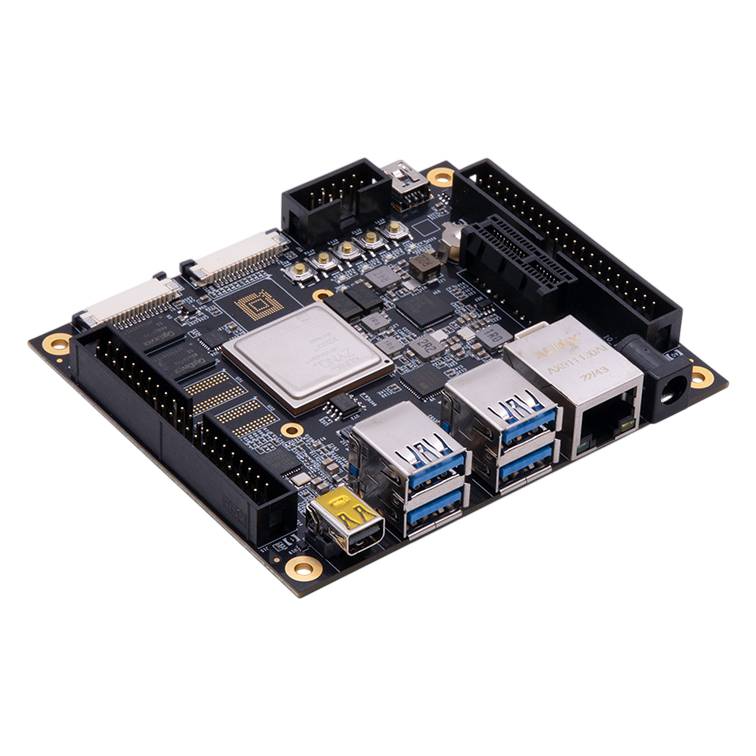

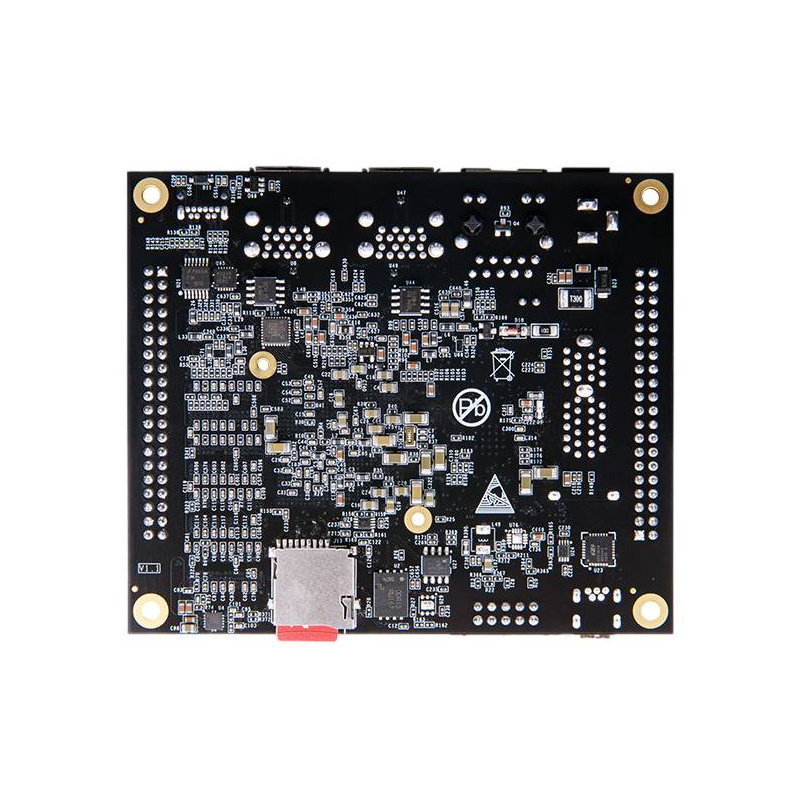

AXU2CGA - vývojová deska - AMD Zynq US+ MPSoC ZU2CG.
ALINX AXU2CGA lze použít jako vzdělávací platformu, platformu pro prototypování nebo jako základ pro cílové zařízení.
Hlavní vlastnosti desky ALINX AXU2CGA
- AMD Zynq UltraScale+ MPSoC XCZU2CG : kombinace aplikačních procesorů, jader reálného času a programovatelné logiky FPGA
- Dvoujádrový ARM Cortex-A53 až 1,2 GHz : Podporuje operační systémy, uživatelské aplikace a pokročilá rozhraní
- Dvoujádrový ARM Cortex-R5F : úlohy v reálném čase a řídicí funkce
- 16nm FinFET+ programovatelná logická FPGA : hardwarově asistovaná akcelerace algoritmů a paralelní zpracování dat
- 1 GB DDR4 SDRAM : rychlá operační paměť procesorové části PS s 32bitovou sběrnicí
- 32 MB QSPI Flash : Ukládá bootloader, konfiguraci a systémová data
- PCIe Gen2 x1 : rychlá komunikace s počítačem nebo hostitelským systémem
- Gigabitový Ethernet : přenosová rychlost kabelové sítě až 1000 Mbps
- Mini DisplayPort : digitální obrazový výstup z procesorové části
- Dva porty USB 3.0 a dva porty USB 2.0 : podpora periferií a vysokorychlostní přenos dat
- Dva konektory MIPI kamery : připojení zobrazovacích modulů k programovatelné části
- Dva 40pinové rozšiřující porty : každý s 34 IO linkami pro spolupráci s externími moduly
- Slot pro microSD : bootování systému a ukládání dat
- UART a JTAG : diagnostická komunikace, programování a ladění
- Kompaktní rozměry 100 x 85 mm : rozsáhlé možnosti v malé velikosti desky
Součástky a konektory na desce AXU2CGA
Deska ALINX AXU2CGA je vybavena rozsáhlou sadou komunikačních rozhraní, rozšiřujících konektorů a ovládacích prvků . Deska obsahuje:
- Gigabitový ethernetový konektor
- 40pinový rozšiřující port
- Konektor PCIe x1
- Rozhraní UART
- JTAG konektor
- Dva porty USB 3.0 + dva porty USB 2.0
- Mini DisplayPort
- 40pinový rozšiřující port
- Systém XCZU2CG
- 1 GB paměti DDR4
- Dva MIPI konektory pro kameru

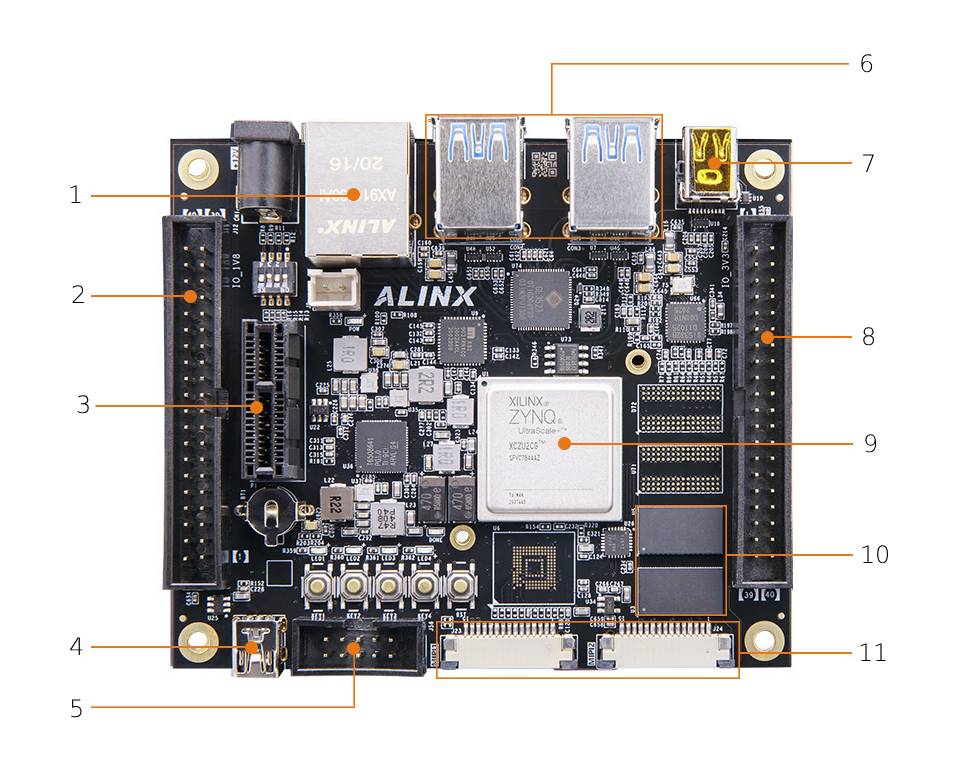

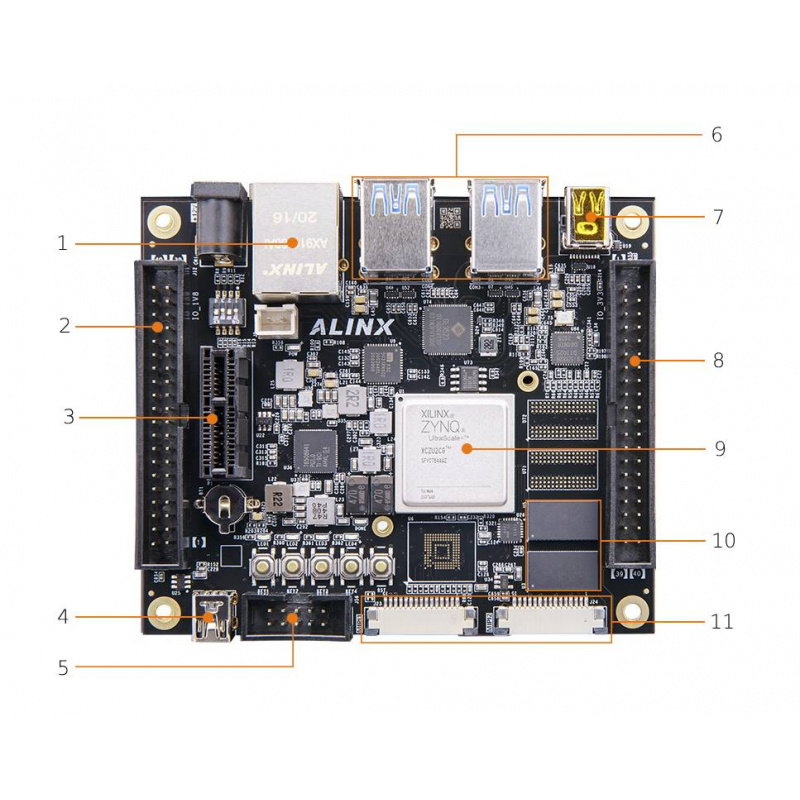

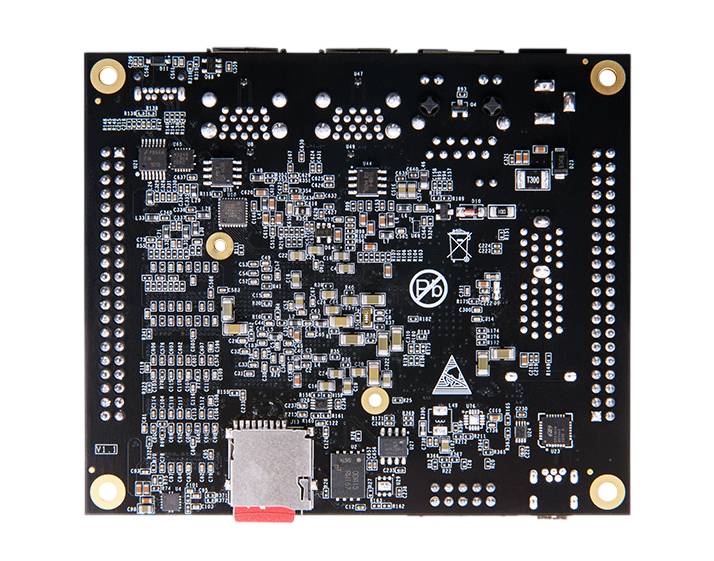

Uspořádání součástek na desce.
Vícejádrová architektura ARM, programovatelná logika a bohatá sada rozhraní umožňují vytváření systémů vyžadujících vysoký výkon, provoz v reálném čase a zpracování rychlých datových toků.
AMD Zynq UltraScale+ MPSoC ZU2CG - procesory ARM a FPGA v jednom čipu
Srdcem platformy je AMD Zynq UltraScale+ MPSoC XCZU2CG-1SFVC784E . Systém integruje dvě jádra ARM Cortex-A53 pro běh operačních systémů a aplikací a dvě jádra Cortex-R5F pro úlohy vyžadující předvídatelné doby odezvy. Tato kombinace umožňuje oddělení funkcí rozhraní, komunikace a analýzy dat od kritických řídicích operací. Programovatelná část PL je vyrobena technologií 16nm FinFET+ a umožňuje vytváření vlastních hardwarových bloků, rozhraní, digitálních filtrů a akcelerátorů. Systém nabízí přibližně 103 000 logických buněk, 47 000 vyhledávacích tabulek (LUT), 94 000 klopných obvodů a 240 bloků multiplikátor-akumulátor. To umožňuje provádět paralelní zpracování obrazů, signálů a datových toků s nízkou latencí. Architektura MPSoC kombinuje flexibilitu programování procesoru s výkonem dedikované hardwarové logiky. AXU2CGA bude proto užitečný v projektech vyžadujících současnou podporu Linuxu, řízení v reálném čase a akceleraci FPGA .
| Technické specifikace AXU2CGA | |
|---|---|
| Hlavní systém | AMD Zynq UltraScale+ MPSoC ZU2CG |
| Varianta rozvržení | XCZU2CG-1SFVC784E |
| Aplikační procesor | dvoujádrový ARM Cortex-A53 |
| Maximální frekvence procesoru Cortex-A53 | až 1,2 GHz |
| Mezipaměť L1 procesoru Cortex-A53 | 32 KB pro instrukce a 32 KB pro data na jádro |
| Mezipaměť L2 | 1 MB sdílený dvěma jádry Cortex-A53 |
| Procesor pro práci v reálném čase | dvoujádrový ARM Cortex-R5F |
| Maximální frekvence procesoru Cortex-R5F dle stránky produktu | až 533 MHz |
| Maximální frekvence procesoru Cortex-R5F dle manuálu | až 500 MHz |
| Paměť TCM procesoru Cortex-R5F | 128 kB na jádro |
| Technologie programovatelné logiky | 16nm FinFET+ |
| Počet logických buněk | asi 103 tisíc |
| Počet LUTů | asi 47 tisíc |
| Počet klopných obvodů | asi 94 tisíc |
| Bloková RAM paměť | přibližně 5,3 Mb |
| Počet DSP bloků 18 x 25 MACC | 240 |
| BERAN | 1 GB paměti DDR4 SDRAM |
| Šířka paměťové sběrnice DDR4 | 32 bitů |
| Maximální provozní frekvence pamětí DDR4 | až 1200 MHz |
| Maximální přenosová rychlost paměti DDR4 | až 2400 Mb/s |
| Energeticky nezávislá paměť | 32MB QSPI Flash |
| Paměť eMMC | chybí ve variantě AXU2CGA |
| Rozhraní PCIe | 1× PCIe Gen2 x1 |
| Síťové rozhraní | 1 x gigabitový ethernetový port |
| Sériové rozhraní | 1 x USB UART |
| USB porty | 2× USB 3.0 a 2× USB 2.0 |
| Výstup obrazu | 1× Mini DisplayPort |
| Konektory kamery | 2 x MIPI, 2 řádky každý |
| Rozšiřující porty | 2 x 40 pinů |
| Rastr rozšiřujících portů | 2,54 mm |
| Počet IO linek na rozšiřující port | 34 |
| Slot pro paměťovou kartu | 1× microSD |
| Paměť EEPROM | 1x 24LC04 |
| Programovací rozhraní | 1× JTAG |
| Uživatelské LED diody | 4 x PL LED |
| Tlačítka | 1 x resetovací tlačítko a 4 x tlačítko PL |
| Konektor ventilátoru | Rozhraní ALINX s PWM regulací |
| Napájecí napětí | 12V |
| Doporučený napájecí proud dle manuálu | 2 A |
| Rozměry | 100 x 85 mm |
