Popis produktu: Wio Tracker L1 Pro - vývojový modul LoRa MeshCore s GPS - Seeedstudio 100030144
Wio Tracker L1 Pro od Seeedstudio je přenosné zařízení určené pro budování mesh komunikačních sítí využívajících LoRa přenos. Srdcem konstrukce je energeticky úsporný procesor Nordic nRF52840 ARM Cortex-M4 s FPU , který spolupracuje s rádiovým modulem Wio-SX1262 pracujícím v rozsahu 862 MHz až 930 MHz . Za lokalizaci je zodpovědný modul L76K , který podporuje GPS , BeiDou, GLONASS a QZSS , a informace o provozu zařízení se zobrazují na 1,3" OLED obrazovce s rozlišením 128 x 64 px. Verze L1 Pro je dodávána v pouzdře s vestavěnou baterií s kapacitou 2000 mAh a LoRa anténou , takže nevyžaduje žádnou další montáž. Nabíjení probíhá přes USB Type-C a solární vstup umožňuje rozšířené možnosti napájení během práce v terénu.

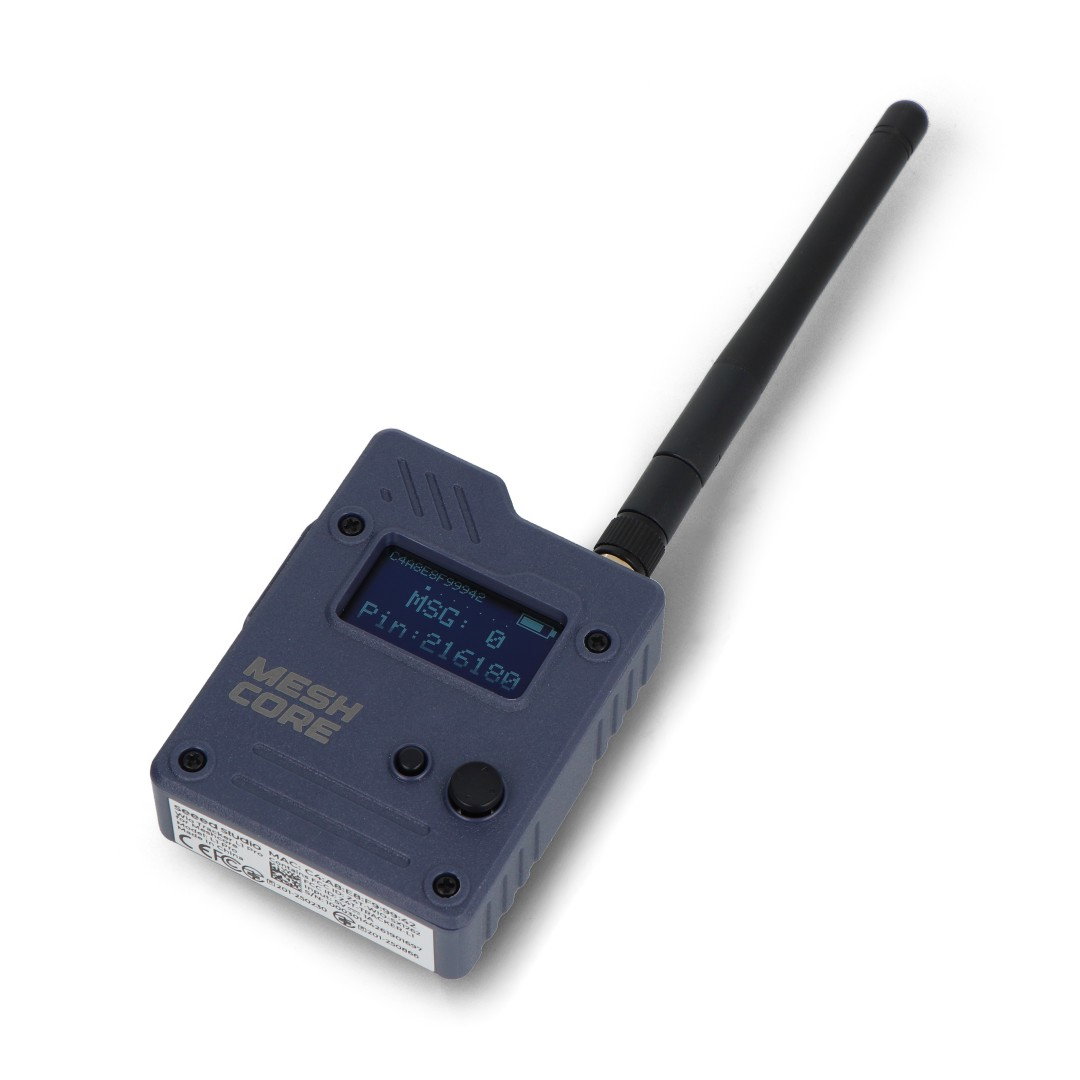

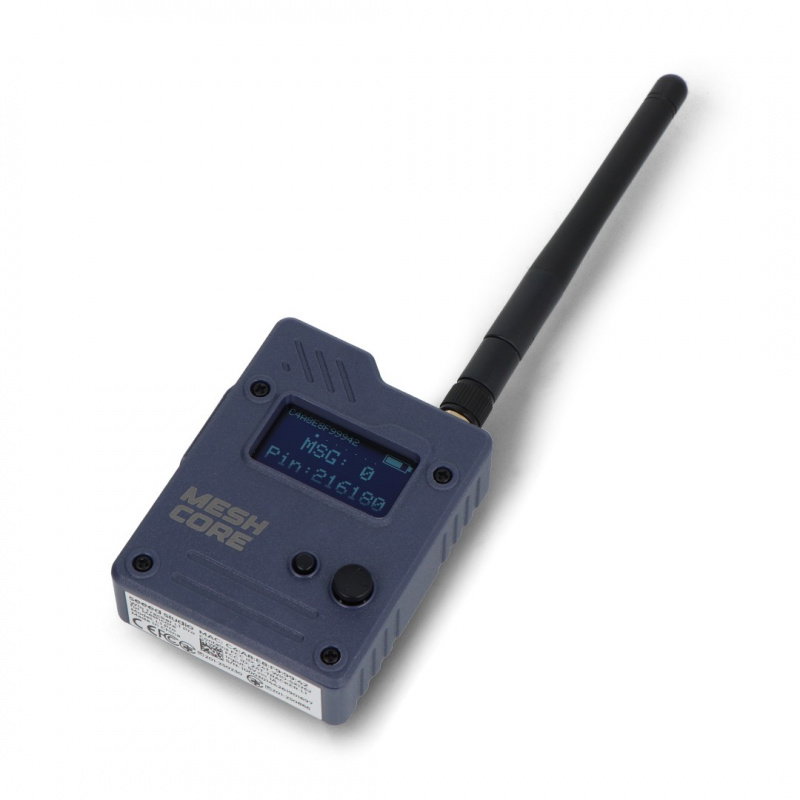

Wio Tracker L1 Pro - vývojový modul LoRa MeshCore s GPS - Seeedstudio 100030144.

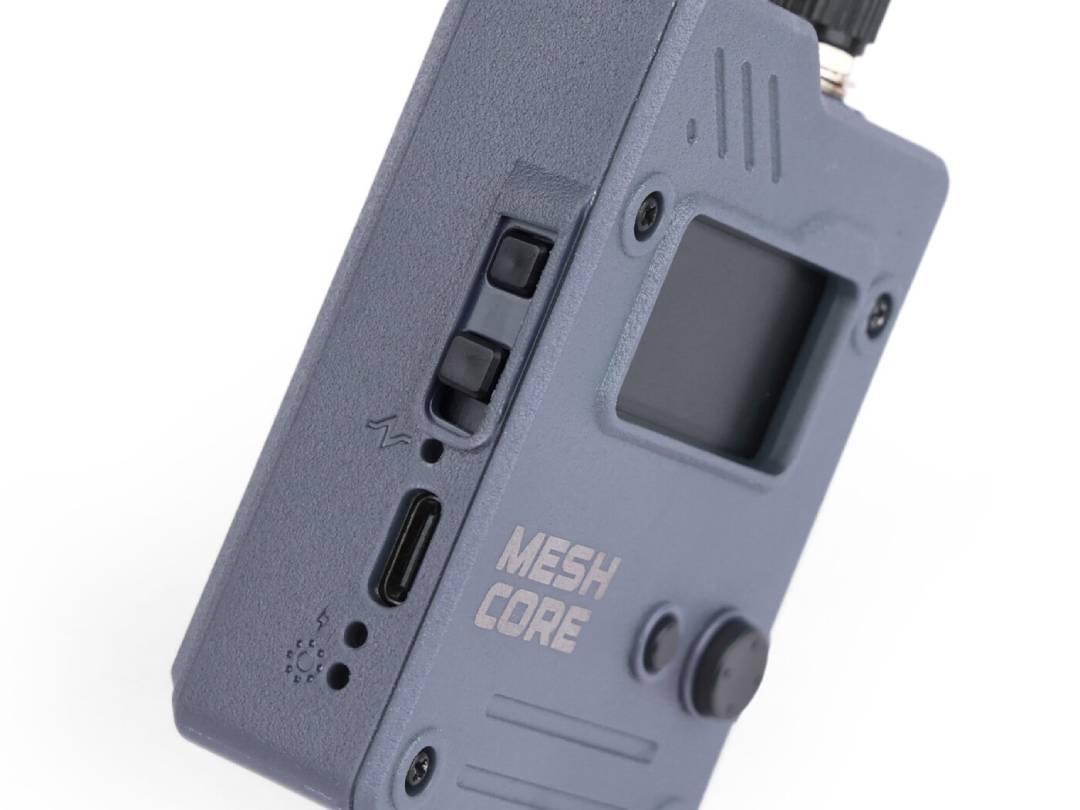

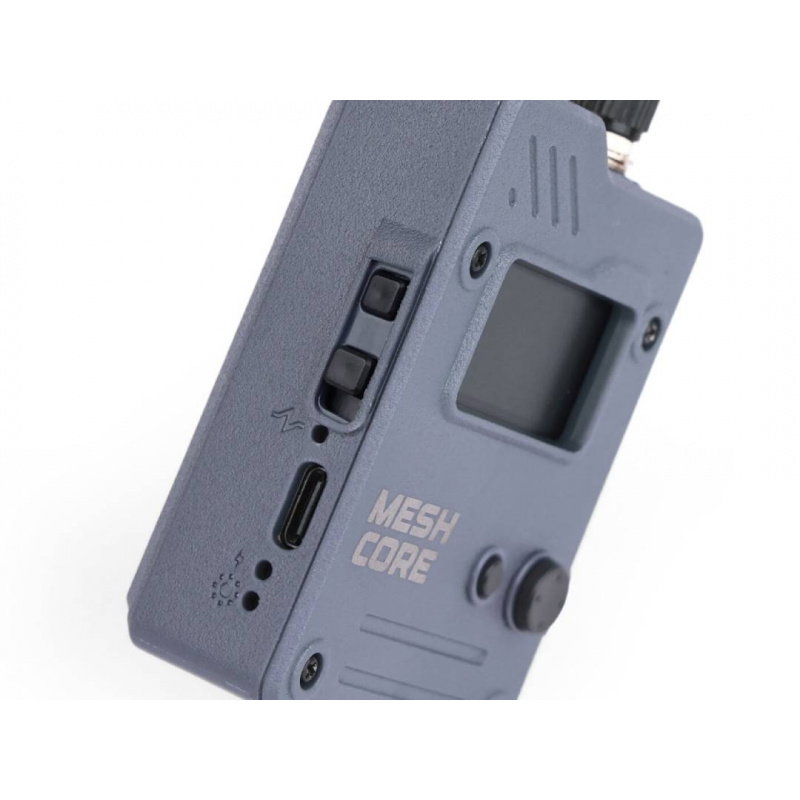

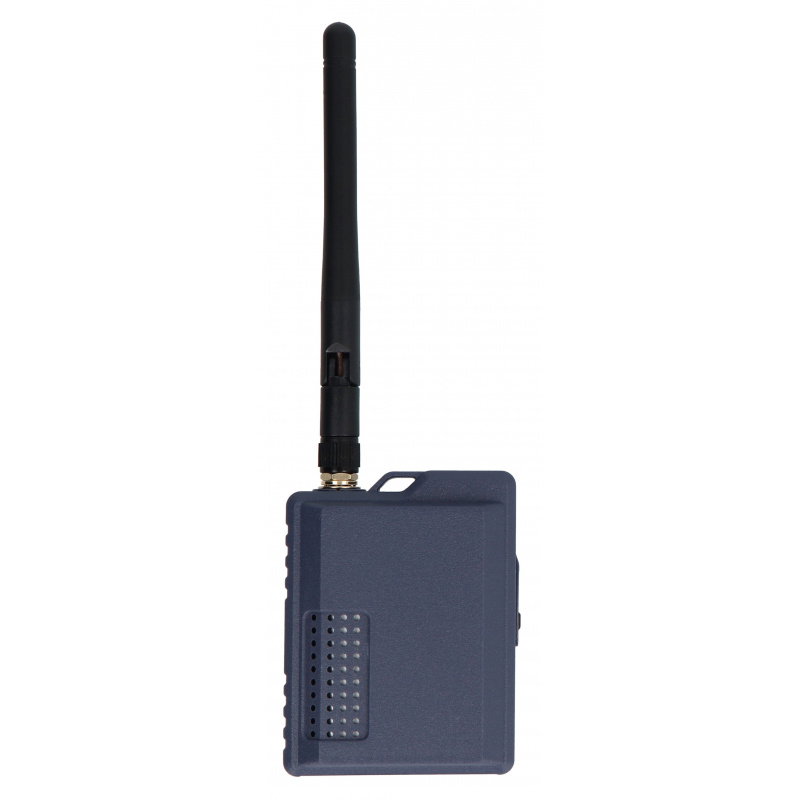

Kryt umožňuje pohodlné používání modulu v terénu.
Hlavní vlastnosti Wio Trackeru L1 Pro
- Předinstalovaný MeshCore Bluetooth Companion : zařízení je připraveno k připojení k aplikaci MeshCore přes Bluetooth a lze jej spustit bez jakéhokoli programování.
- LoRa od 862 MHz do 930 MHz : modul Wio-SX1262 umožňuje komunikaci na velké vzdálenosti s nízkou spotřebou energie
- Nordic nRF52840 : 32bitové jádro ARM Cortex-M4 s FPU běžícím na frekvenci až 64 MHz
- 1 MB flash paměti a 256 kB RAM : zdroje mikrokontroléru poskytují dostatek prostoru pro firmware a podporu funkcí zařízení
- 2MB QSPI přídavná paměť : Externí flash paměť zvyšuje kapacitu úložiště dat
- GNSS L76K : podpora systémů GPS, BeiDou, GLONASS a QZSS umožňuje určit polohu zařízení
- Bluetooth 5.0 : umožňuje komunikaci s vaším chytrým telefonem a aplikací MeshCore
- OLED 1,3" : displej s rozlišením 128 x 64 px umožňuje ovládat stav a nastavení zařízení
- Baterie s kapacitou 2000 mAh : integrovaný zdroj napájení umožňuje mobilní práci a výrobce uvádí až 5 dní provozu v závislosti na konfiguraci a podmínkách používání
- Tři možnosti napájení : vestavěná baterie, USB typu C 5V/1A a vstup pro solární panel 5V/1A

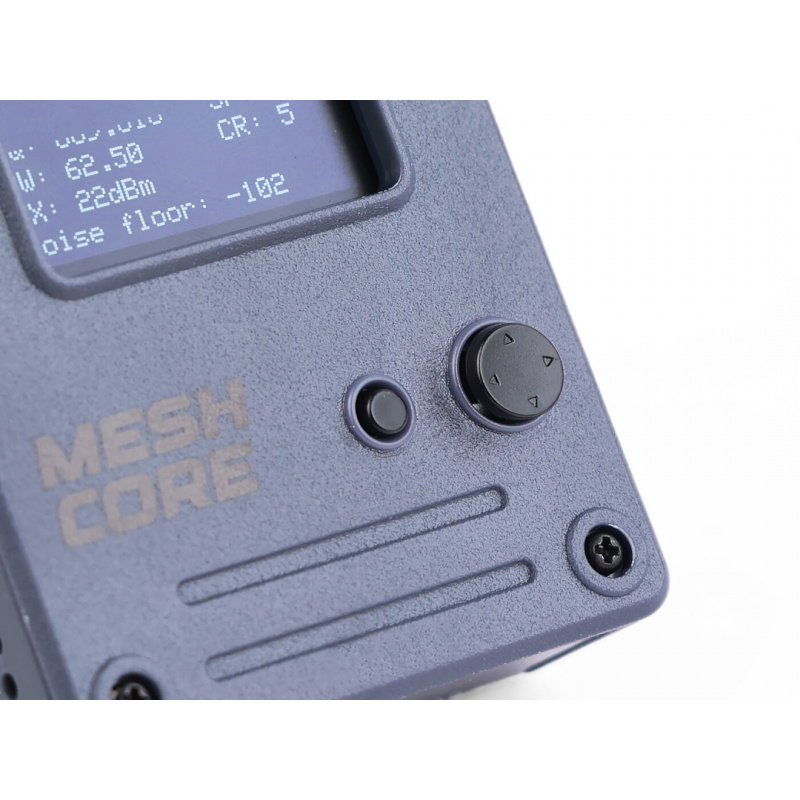

- Čtyřsměrný joystick : umožňuje pohodlné ovládání funkcí zařízení bez použití dalších ovládacích prvků
- LED indikace a bzučák : usnadňuje ovládání stavu nabíjení, solárního napájení a provozu sítě mesh
- Rozhraní Grove : UART, I2C a GPIO umožňují rozšíření zařízení o další moduly a senzory
- Kryt připravený k použití : Lehký, terénní design eliminuje nutnost vlastní přípravy pouzdra
- Anténa LoRa 3 dBi : Externí anténa je součástí sady
MeshCore - LoRa komunikace bez internetu

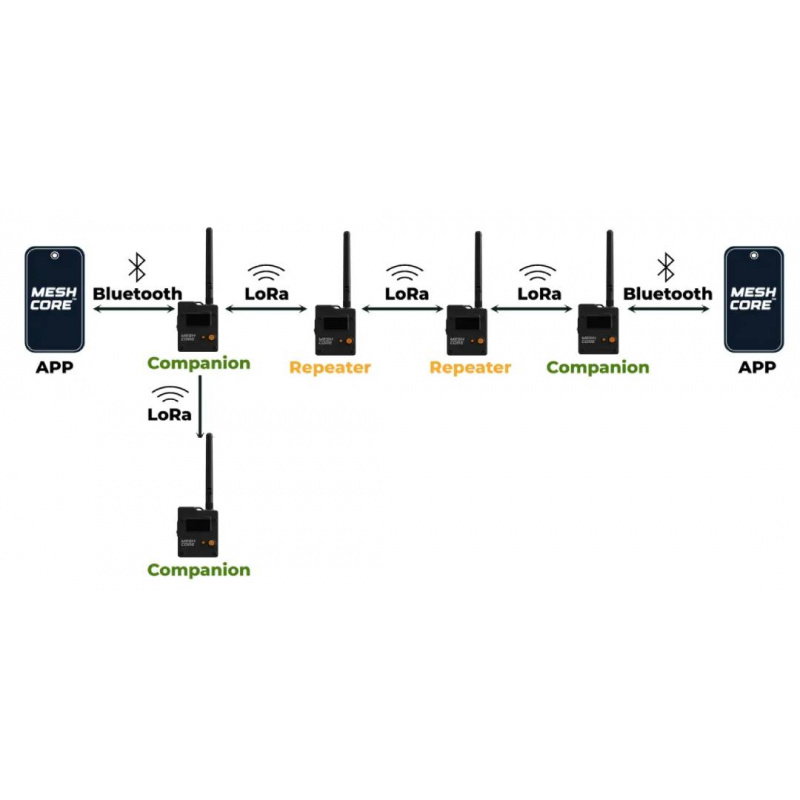

MeshCore je open-source mesh komunikační systém, který využívá technologii LoRa k přenosu zpráv bez nutnosti Wi-Fi, mobilního připojení nebo přístupu k internetu. Wio Tracker L1 Pro je dodáván s firmwarem Bluetooth Companion , který mu umožňuje fungovat jako komunikační uzel připojený přes Bluetooth k chytrému telefonu nebo zařízení podporujícímu aplikaci MeshCore . Síť lze rozšířit pomocí specializovaných opakovačů, které přenášejí pakety mezi uživateli a zvyšují dosah komunikace. MeshCore podporuje veřejné i soukromé kanály a také šifrovanou komunikaci , takže je vhodný jak pro terénní aplikace, tak pro budování vlastní komunikační infrastruktury LoRa. Wio Tracker L1 Pro také umožňuje rozšíření projektu o senzory Grove .
Wio Tracker L1 Pro je dodáván s předinstalovaným softwarem MeshCore Bluetooth Companion.
Porovnání modelů řady Wio Tracker L1
Řada Wio Tracker L1 využívá společnou hardwarovou platformu založenou na GNSS přijímači nRF52840, LoRa a L76K. Jednotlivé modely se liší především displejem, napájením a připraveností k použití. Toto srovnání je založeno na hardwarových variantách. Typ předinstalovaného softwaru se může lišit v závislosti na konkrétní verzi zařízení.
| Parametr | Wio Tracker L1 Lite | Sledovač Wio L1 | Wio Tracker L1 Pro | Wio Tracker L1 E-Ink |
|---|---|---|---|---|
| LoRa | Ano | Ano | Ano | Ano |
| GNSS / GPS | Ano | Ano | Ano | Ano |
| Zobrazit | Nedostatek | OLED 1,3" | OLED 1,3" | E-Ink 2,13" |
| Rezoluce | - | 128 x 64 pixelů | 128 x 64 pixelů | 122 x 250 pixelů |
| Konektor pro solární napájení | Ano | Ano | Ano | Ano |
| Napájeno z baterie | Konektor baterie | Konektor baterie | Vestavěná baterie s kapacitou 2000 mAh | Konektor baterie |
| Pouzdro je součástí balení | ŽÁDNÝ | ŽÁDNÝ | Ano | ŽÁDNÝ |
| Povaha struktury | dlaždice pro svépomocnou instalaci | deska s OLED obrazovkou | hotové přenosné zařízení | deska s E-Ink obrazovkou |

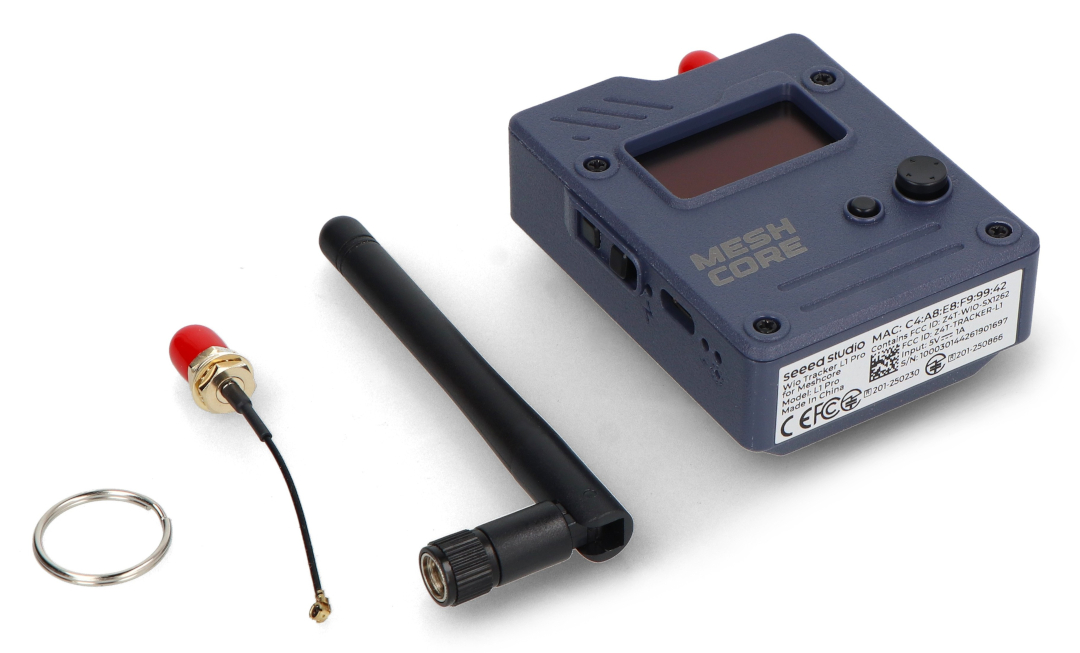

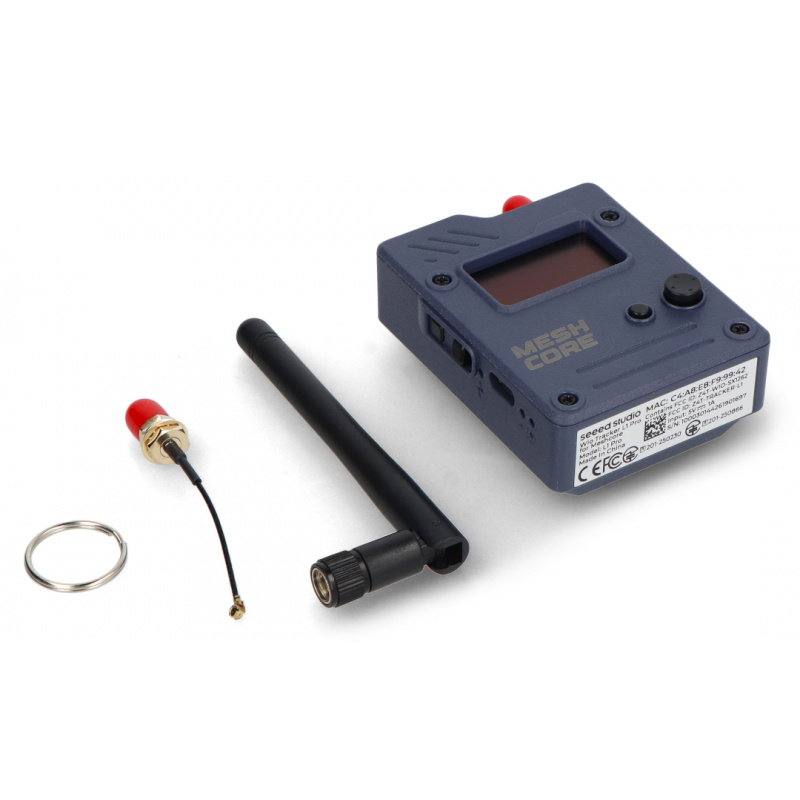

Prvky obsažené v sadě.
Praktické aplikace
Wio Tracker L1 Pro lze použít k vytváření nezávislé textové komunikace mimo dosah telekomunikační infrastruktury . Je ideální pro terénní výlety, kempování, Venkovní akce nebo týmová práce v široké oblasti. GNSS umožňuje použití zařízení k přenosu informací o poloze a port Grove umožňuje rozšíření projektu o environmentální senzory a automatizační komponenty . Design je vhodný i pro experimenty s IoT, budování infrastruktury MeshCore a prototypování vlastních zařízení komunikujících prostřednictvím LoRa.
Mezi typické aplikace patří:
- textová komunikace mimo dosah mobilní sítě
- pěší turistika, cyklistika a terénní výlety
- komunikace během venkovních akcí
- výstavba lokálních sítí MeshCore
- přenos informací o poloze GNSS
- Projekty IoT a monitorování životního prostředí
- Integrace senzorů Grove
- prototypování LoRa systémů a mesh sítí
Technické specifikace Wio Tracker L1 Pro
- Tovární firmware: MeshCore Bluetooth Companion
- Mikrokontrolér: Nordic nRF52840
- Jádro: ARM Cortex-M4 s FPU
- Maximální taktovací frekvence: 64 MHz
- Flash paměť: 1 MB
- RAM: 256 kB
- Přídavná paměť: QSPI Flash 2 MB
- Modul LoRa: Wio-SX1262 / SX1262
- Frekvenční rozsah LoRa: 862 MHz až 930 MHz
- Anténa LoRa: 3 dBi
- Bluetooth: 5.0
- GNSS modul: L76K
- Podporované navigační systémy: GPS, BeiDou, GLONASS, QZSS
- Displej: OLED 1,3"
- Rozlišení displeje: 128 x 64 px
- Aktivní zobrazovací plocha: 34,5 x 23 mm
- Ovládání: Čtyřsměrný joystick, tlačítko Menu/Reset, vypínač
- Signalizace: LED diody
- Zvuková signalizace: pasivní bzučák
- Rozhraní Grove: UART / I2C / GPIO
- Programovací a ladicí rozhraní: SWD
- Komunikační a napájecí konektor: USB typu C
- Napájení přes USB typu C: 5V/1A
- Solární vstup: 5V/1A
- Maximální vstupní solární napětí: 5 V
- Baterie: vestavěná, dobíjecí
- Kapacita baterie: 2000 mAh
- Deklarovaná doba provozu: až 5 dní, v závislosti na konfiguraci a provozních podmínkách

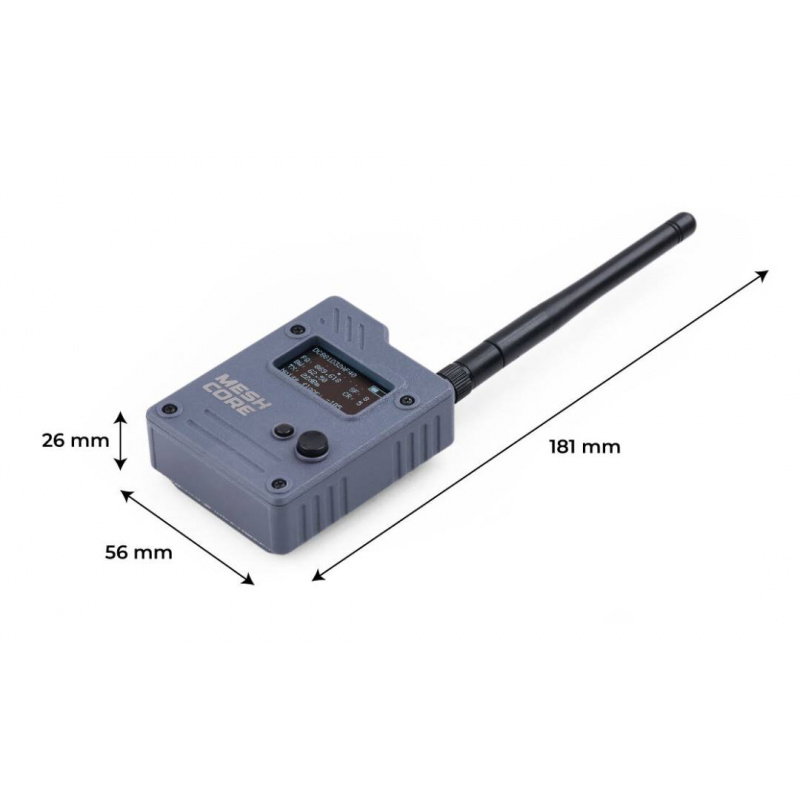

- Rozměry: 56 x 181 x 26 mm s pouzdrem a anténou
Obsah sady
- 1x Wio Tracker L1 Pro s 1,3" OLED displejem, pouzdrem a vestavěnou baterií
- 1x LoRa anténa
Vestavěná baterie a podpora solární energie umožňují všestranné využití Wio Tracker L1 Pro v různých projektech.
