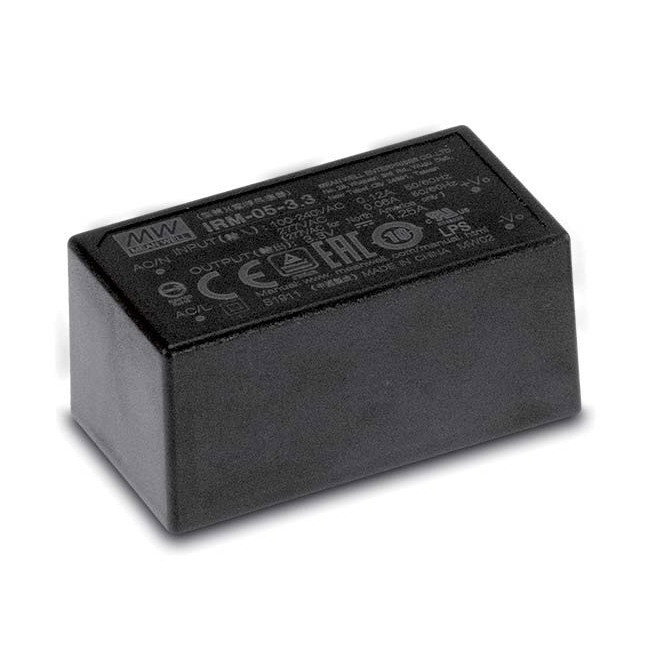

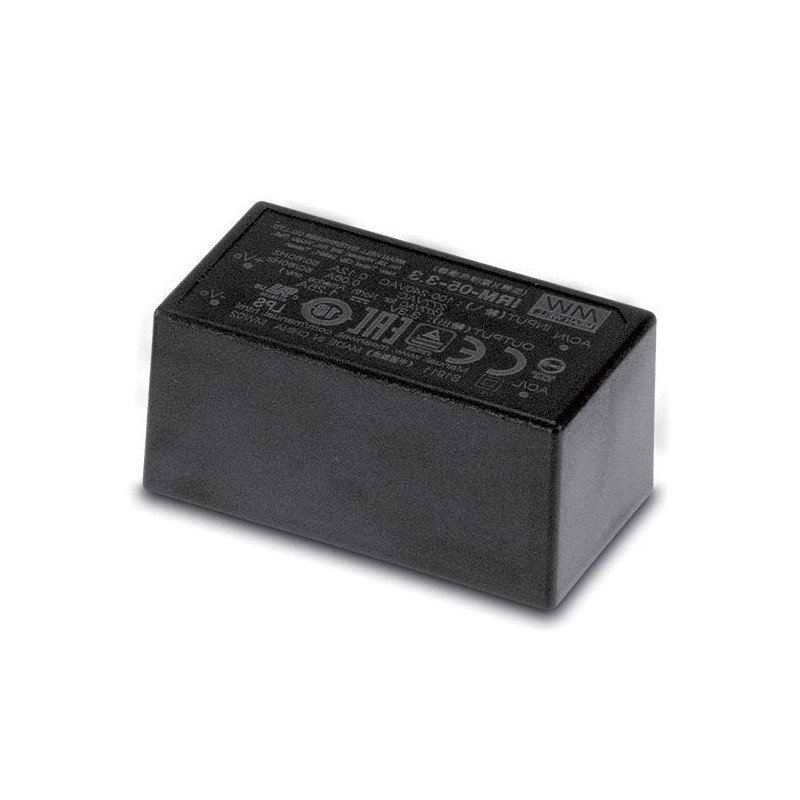

Montážní napájecí zdroj Mean Well IRM-05-5 do DPS - 5V / 1A / 5W
5 V ze sítě 230 V na desce plošných spojů: modul zdroje Mean Well IRM-05-5 o výkonu 5 W.
- Vstup 85-305 V AC, proud až 1 A
- Emise rušení třídy B bez filtru
- Odběr bez zátěže méně než 0,1 W
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
5 V ze sítě přímo na desce plošných spojů
Mean Well IRM-05-5 je napájecí zdroj AC-DC ve formě modulu, který připájíte přímo na desku plošných spojů a který vytvoří stabilních 5 V při proudu až 1 A. Pracuje se síťovým napětím od 85 V do 305 V AC, takže napájí mikrokontrolér, modul WiFi nebo senzory v zařízení napájeném ze zásuvky.
Modul má kryt z nehořlavého plastu 94V-0 zalitý silikonem, což pomáhá odvádět teplo a chrání elektroniku před prachem a vibracemi. Splňuje emisní normu třídy B bez dodatečného filtru, má třídu izolace II a bez zátěže odebírá méně než 0,1 W.
Zdroj Mean Well IRM-05-5 do desky plošných spojů
5 V / 1 A
jmenovitý výkon 5 W
45,7 x 25,4 mm
zastavěná plocha na desce
85-305 V AC
vstupní napětí
< 0,1 W
odběr bez zátěže
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- navrhujete zařízení napájené ze sítě 230 V s elektronikou 5 V
- potřebujete malý zdroj na desku plošných spojů
- vaše zařízení má dlouho setrvávat v pohotovostním režimu při minimálním odběru proudu
Zvažte jinou možnost, pokud:
- dáváte přednost hotovému zdroji se šroubovými svorkami: podívejte se na napájecí zdroj Mean Well RS-15-5
- potřebujete zdroj 5 V na lištu DIN: vyberte napájecí zdroj Mean Well MDR-10-5
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Typ | zdroj AC-DC pro montáž na desku plošných spojů (zalitý modul) |
| Výstupní napětí | 5 V DC |
| Výstupní proud | 0-1 A |
| Jmenovitý výkon | 5 W |
| Zvlnění a šum | max. 200 mVp-p |
| Vstupní napětí | 85-305 V AC nebo 120-430 V DC |
| Účinnost | typicky 71 % |
| Odběr bez zátěže | méně než 0,1 W |
| Ochrany | přetížení (115 %-260 % výkonu), zkrat, přepětí (5,75-6,75 V) |
| Třída izolace | II, zdroj s omezeným výkonem (LPS) |
| Emise rušení | třída B bez dalších součástek |
| Provozní teplota | -30 °C až +85 °C (nad 50 °C s omezením výkonu) |
| Kryt | plast 94V-0, zalitý silikonem |
| Pájení | pájení vlnou do 265 °C po dobu 5 s, ruční pájení do 390 °C po dobu 3 s |
| Vývody | piny do DPS: AC/L, AC/N, -V, +V (průměr 1 mm) |
| Rozměry | 45,7 x 25,4 x 21,5 mm |
| Hmotnost | 33 g |
| Záruka výrobce | 3 roky |
| Výrobce | Mean Well |
Zajímavost
Zalitý silikonem
Vnitřek modulu IRM-05 je zalitý silikonem. Podle výrobce to zlepšuje odvod tepla a odolnost proti vibracím až do 5G a kryt z plastu s třídou hořlavosti 94V-0 po odstranění plamene sám zhasne.
Nejčastější dotazy
Potřebuji dodatečný odrušovací filtr?
Ne. Výrobce uvádí, že modul splňuje emisní normu EN 55032 ve třídě B bez dalších součástek. Hotové zařízení je přesto nutné ověřit z hlediska elektromagnetické kompatibility.
Jak modul připájet?
Modul můžete pájet vlnou při teplotě do 265 °C po dobu nejvýše 5 sekund nebo ručně páječkou do 390 °C po dobu nejvýše 3 sekund.
Mohu jej napájet stejnosměrným napětím?
Ano, modul pracuje také se stejnosměrným napětím od 120 V do 430 V DC.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Výstupní napětí z | 5,0 V |
| Výstupní napětí do | 5,0 V |
| Jmenovité výstupní napětí | 5,0 V |
| Jmenovitá síla | 5 W. |
| Účinnost proudu | 1,0 A |
| Typ napájení | montáž |
| Napájení - zástrčka | kolík |
| Hmotnost | 0,03 kg |
