Popis produktu: ATOMIC RS232 Base - převodník TTL-RS232 - rozšiřující modul pro M5Atom - M5Stack A136
Báze ATOMI RS232 je převodník TTL-RS232 ve formě shieldu pro vývojové moduly řady M5Atom od společnosti M5Stack. RS232 je standard sériové komunikace mezi zařízeními a umožňuje obousměrnou výměnu dat (full-duplex) – data lze odesílat a přijímat současně. Báze ATOMIC RS232 zajišťuje plynulý a spolehlivý přenos dat díky přesné definici elektrických vlastností a datových protokolů. Shield také obsahuje regulátor napětí DC-DC pro snadnou integraci s vývojovým modulem.
Podívejte se také na podrobnou uživatelskou příručku připravenou výrobcem!

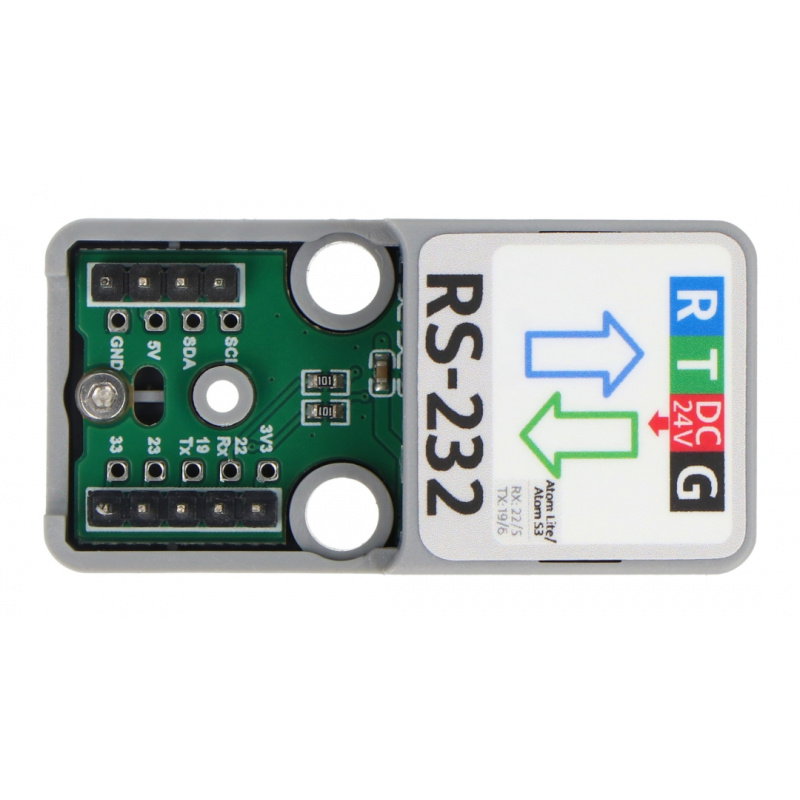

ATOMIC RS232 Base - převodník TTL-RS232 - rozšiřující modul pro M5Atom - M5Stack A136.

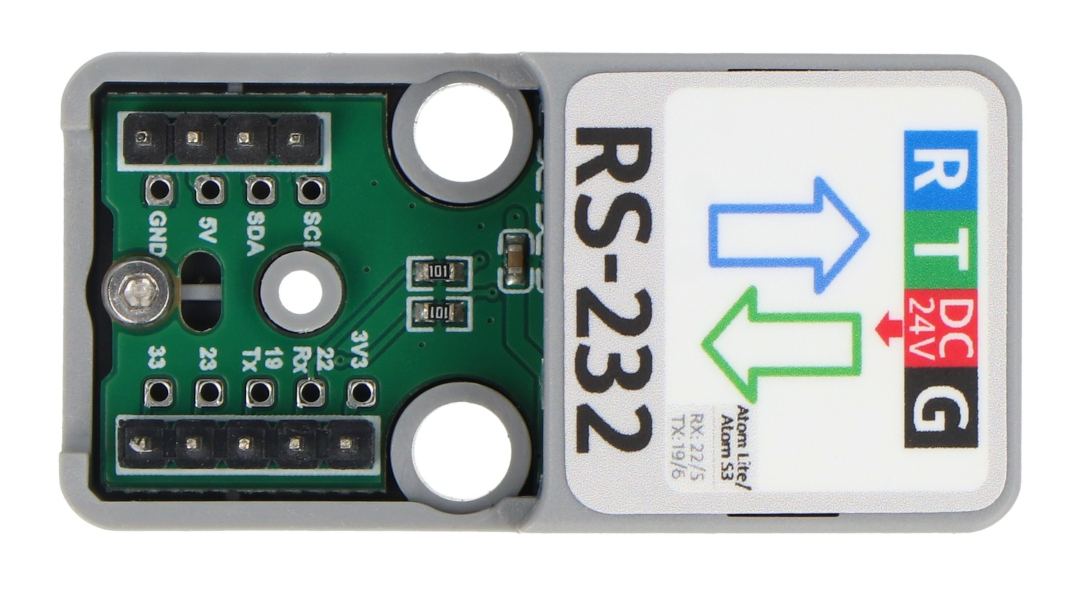

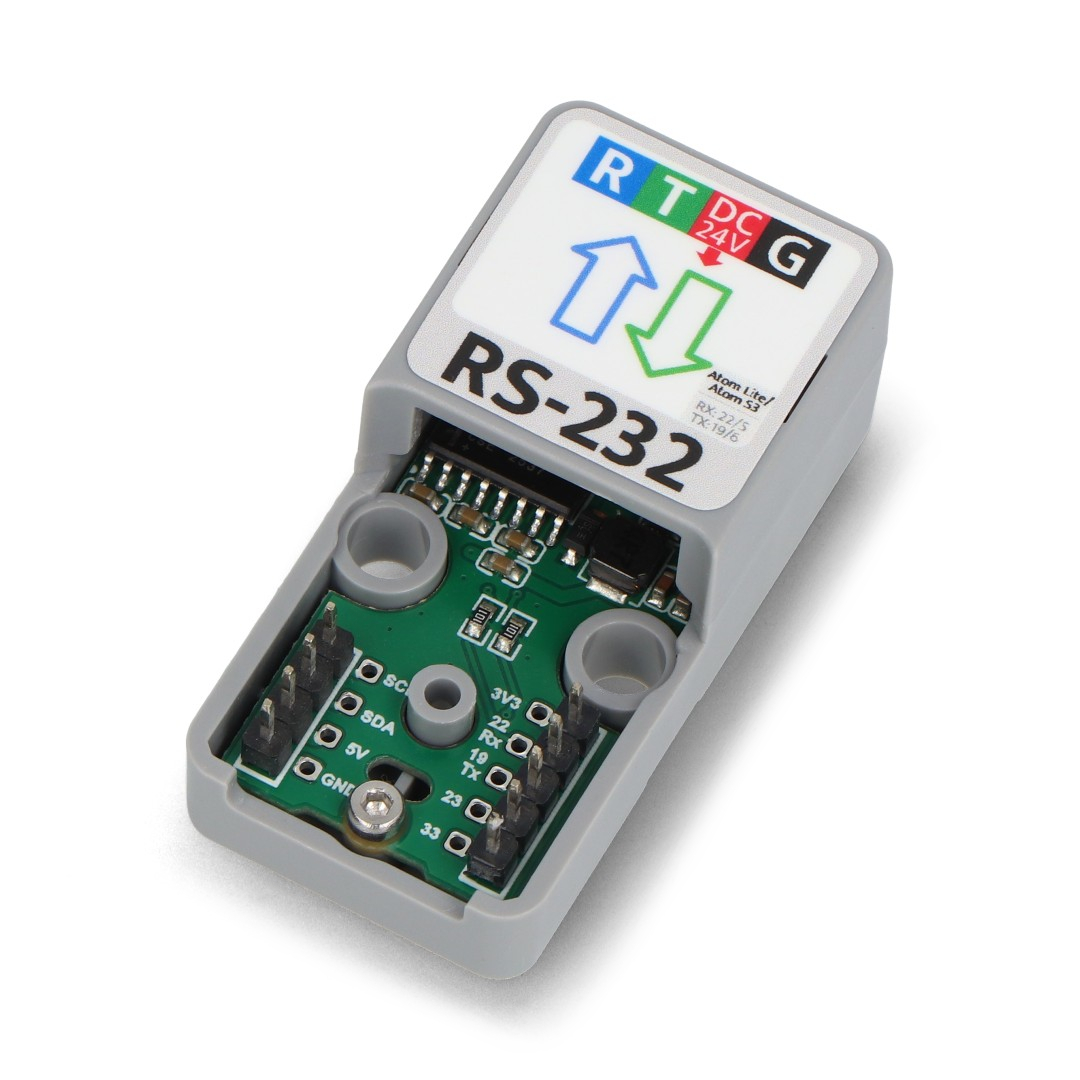

ATOMIC RS232 Base - převodník TTL-RS232.
Speciální funkce
- Modul vysílače a přijímače umožňující převod úrovně TTL na úroveň RS232.
- Lze jej použít ke komunikaci se zařízeními RS232 na relativně krátké vzdálenosti.
- Umožňuje obousměrnou komunikaci (plný duplex).
- Je vybaven regulátorem napětí DC-DC, který dokáže přímo převést 24 V (RS232) na 5 V pro napájení M5Atomu.
Co je RS232?
RS232 je jednou z nejstarších a nejrozšířenějších metod sériové komunikace mezi zařízeními. Tento standard přenáší data sekvenčně, tj. bit po bitu, po jedné lince, což usnadňuje jeho použití a zvyšuje jeho odolnost vůči rušení. RS232 obvykle podporuje relativně nízké datové rychlosti, často až 115 200 bps, což je pro mnoho aplikací dostatečné, ale ve srovnání s novějšími standardy pomalé.

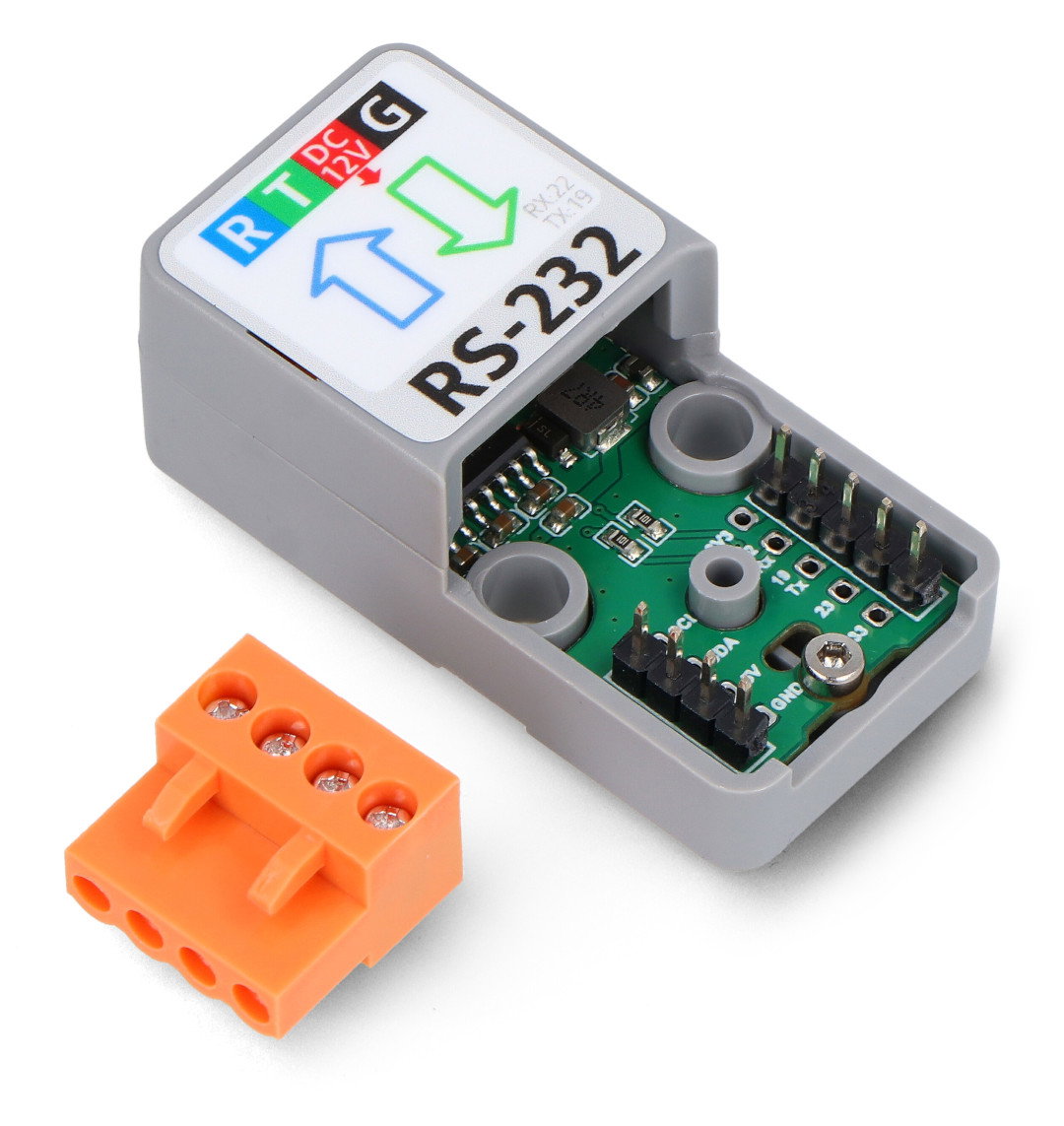

Technické specifikace
- Typ modulu: Převodník TTL-RS232
- Zamýšlené použití: pro vývojové moduly řady M5Atom
- Vestavěný převodní čip: MAX232
- Vestavěný DC-DC čip: A0Z1282CI
- Materiál pouzdra: PC plast
- Rozměry desky: 24 x 48 x 18 mm
- Hmotnost talíře: 18 g
Obsah sady
- ATOMIC RS232 Base - převodník TTL-RS232 - rozšiřující modul pro M5Atom - 1 kus
- 4pinový konektor - rozteč 3,96 mm - 1 kus
Sada neobsahuje vývojový modul M5Atom - je nutné jej zakoupit samostatně.

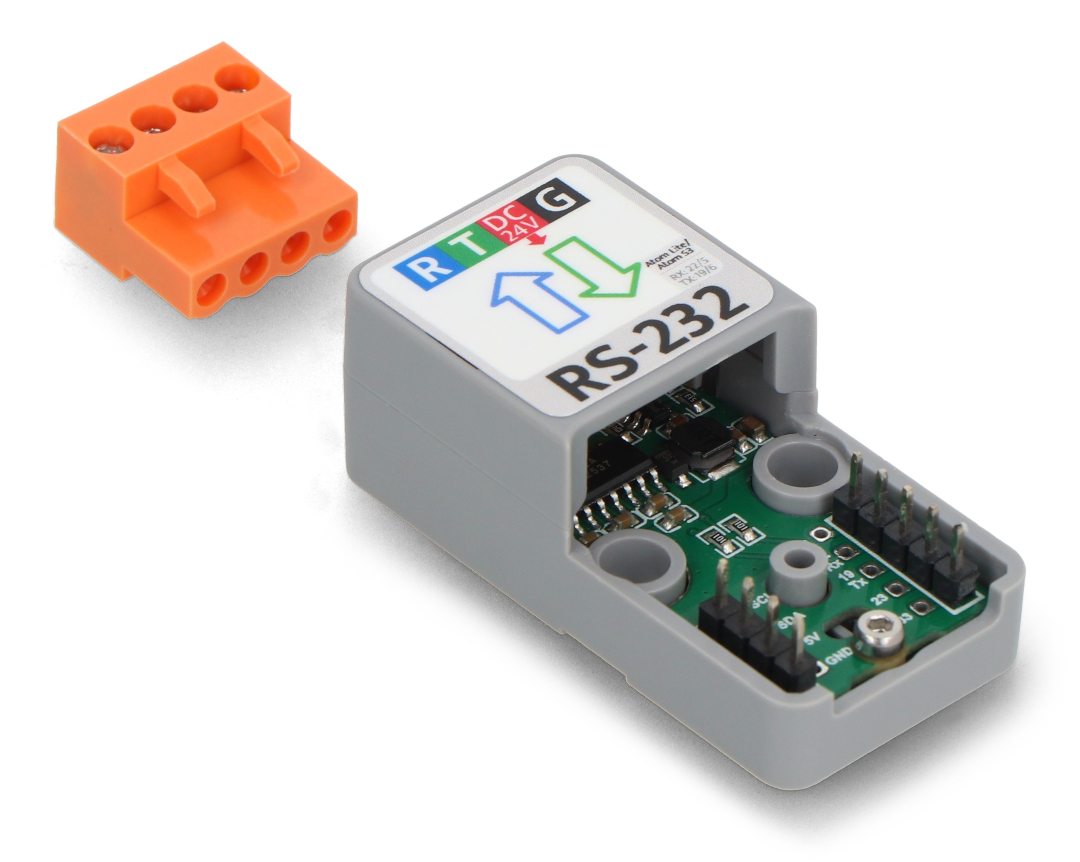

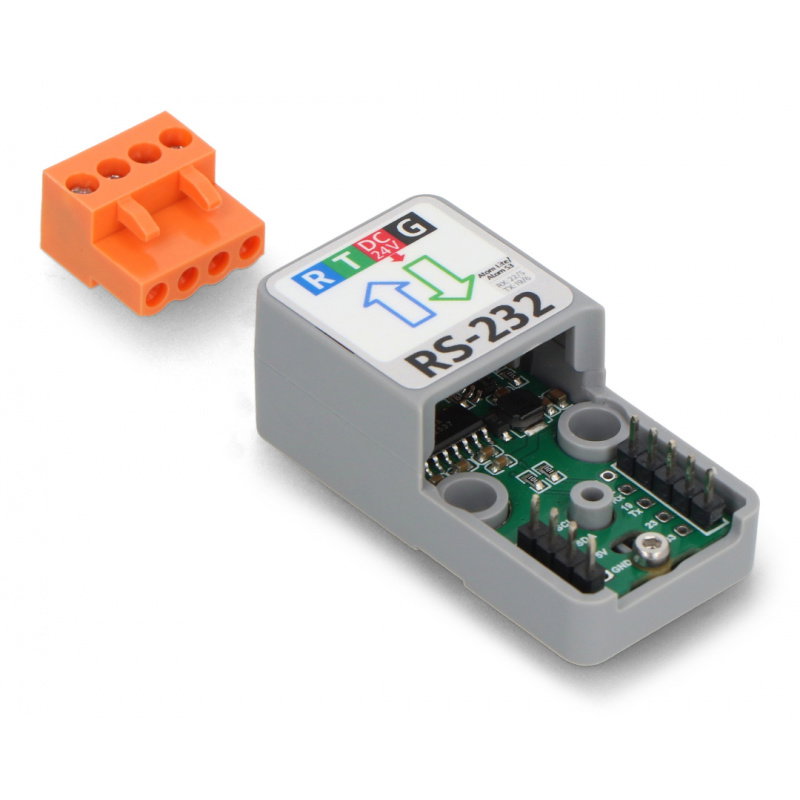

Prvky obsažené v sadě.
