Popis produktu: ATOM HUB DIY Proto Board Kit - prototypová sada - pro vývojový modul M5Atom
Sada ATOM HUB DIY Proto Board umožňuje pohodlné prototypování projektů pomocí vývojového modulu M5Atom. Díky tomu mohou uživatelé vytvářet obvody a připojovat další periferní zařízení - vše podle individuálních potřeb a předpokladů scénáře. Deska prototypu byla vybavena konektorem Grove a sada obsahuje také 4kolíkové a 3kolíkové konektory VH-3,96 mm a stejnosměrný napájecí konektor. Kromě toho byl kryt navržen tak, aby usnadňoval uspořádání použitých kabelů.

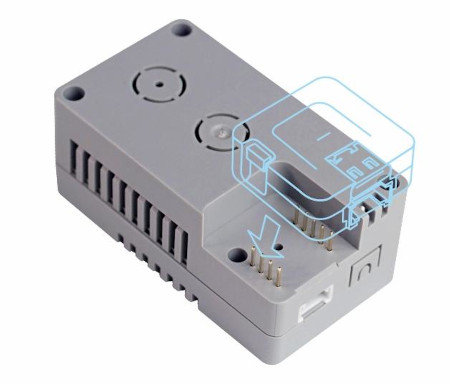

ATOM HUB DIY Proto Board Kit - prototypová sada. Vývojový modul M5Atom je třeba zakoupit samostatně.

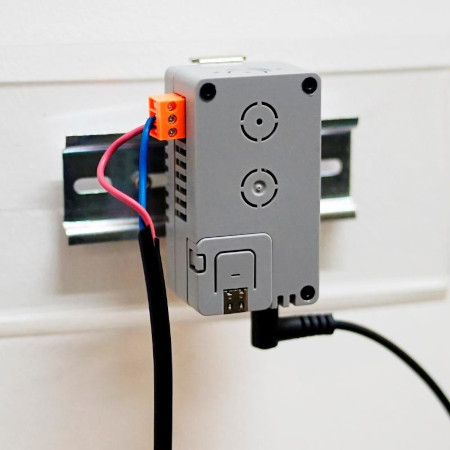

Příklad toho, jak prototypovat pomocí ATOM HUB PROTO.
Speciální vlastnosti sady ATOM HUB DIY Proto Board Kit
- Sada je kompatibilní s M5Atom Matrix / M5Atom Lite
- Kompaktní design
- Určeno také pro průmyslové aplikace
- Vybaveno velkým počtem pinů a rozhraní, která rozšiřují možnosti prototypování modulů
- Konstrukce prvků zahrnuje také pohodlné montážní otvory
- Práce s ATOM HUB DIY Proto Board Kit vyvíjí kreativní DIY a umožňuje vám vytvářet originální projekty pomocí modulu od M5Stack
Doporučené použití
- Deska, která rozšiřuje možnosti vývojového modulu M5Atom
- Designový prvek: uzel průmyslové řídicí jednotky
- Periferní připojení
- Vybavení pro vlastní potřebu
Technická specifikace sady
- Závěry:
- VH-3,96 mm 4kolíkový konektor - 1 ks.
- 3kolíkový konektor VH-3,96 mm - 6 kusů
- Příkon DC 5V - 1 ks.
- Grove konektor - 1 ks.
- Materiál pouzdra: plast (PC)
- Vybaveno pohodlnými montážními otvory
- Prostor pro vývojový modul M5Atom
- Barva krytu: šedá
- Skládané rozměry: 72 x 40 x 30 mm
- Hmotnost: 93 g

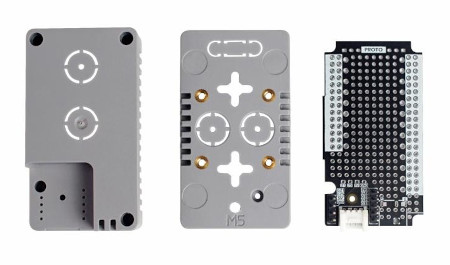

V sadě je kromě prototypové desky také dvoudílné šedé pouzdro.

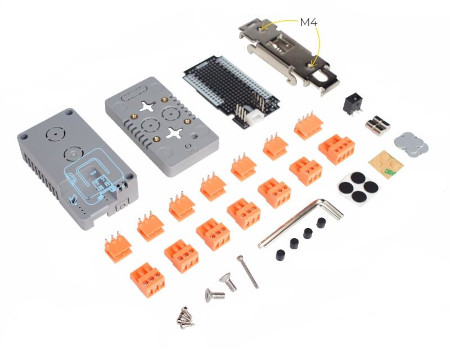

Obsah sady ATOM HUB PROTO.
Obsah soupravy
- Prototypová deska s konektorem Grove
- Pouzdro v podobě předního a zadního krytu
- DIN lišta s montážními otvory M4
- VH-3,96 mm 4kolíkový konektor - 1 ks. (Zásuvka + zástrčka)
- VH-3,96 mm 3kolíkový konektor - 6 ks (zásuvka + zástrčka)
- Zásuvka DC 5V
- Prachová zátka - 4 ks.
- Plastový kryt na otvory - 2 ks.
- Oboustranná magnetická páska - 4 ks.
- Protiskluzové gumové nožičky - 4 ks.
- Válcové magnety - 4 ks.
- Šestihranný samořezný šroub M2 x 6 mm - 4 ks.
- Šestihranný zápustný šroub M4 x 10 mm - 2 ks.
- Šroub s vnitřním šestihranem M2 x 20 mm - 1 ks.
- Imbusový klíč M2 a M4
