Popis produktu: Atom DTU LoRaWANEU868 - Komunikační modul LoRaWAN s anténou - STM32WLE5 - pro vývojové moduly M5Atom - M5Stack A152-EU868
Modul Atom DTU LoRaWAN-EU868 od společnosti M5Stack je všestranný datový vysílač vybavený vestavěným protokolovým zásobníkem LoRaWAN , který podporuje připojení k serverům, jako jsou TTN, ChirpStack, Actility a další. Pracuje ve frekvenčním rozsahu 868 MHz až 870 MHz s vysokou citlivostí příjmu až do -137 dBm . Nabízí dvě metody aktivace: OTAA a ABP . Díky průmyslovému konektoru RS485 a rozhraní UART je vhodný pro integraci s širokou škálou systémů. Modul je určen pro montáž na 35mm DIN lištu , což zjednodušuje instalaci v rozvaděčích a ovládacích skříních.

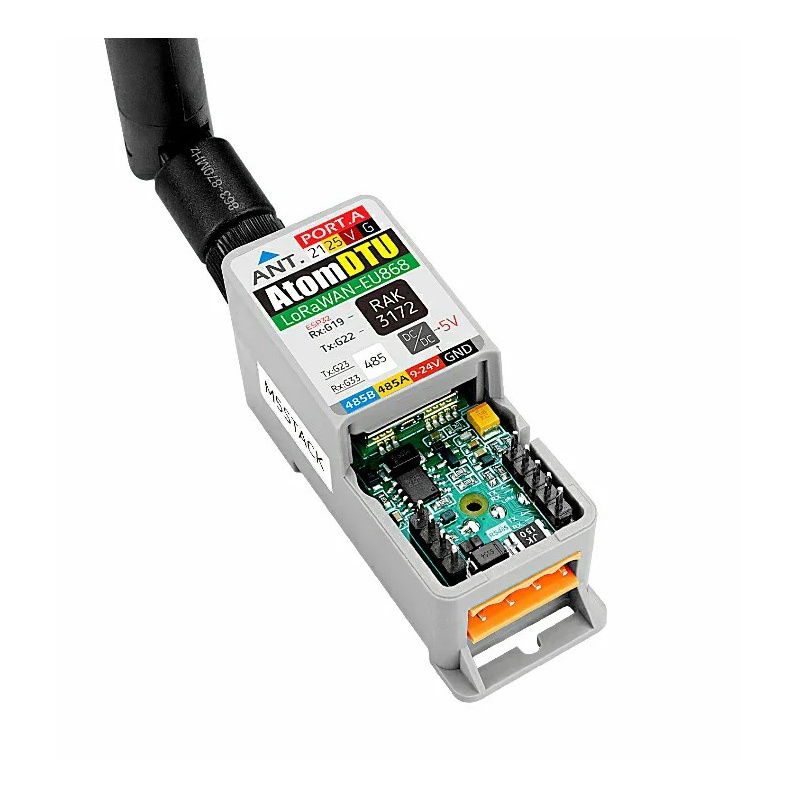

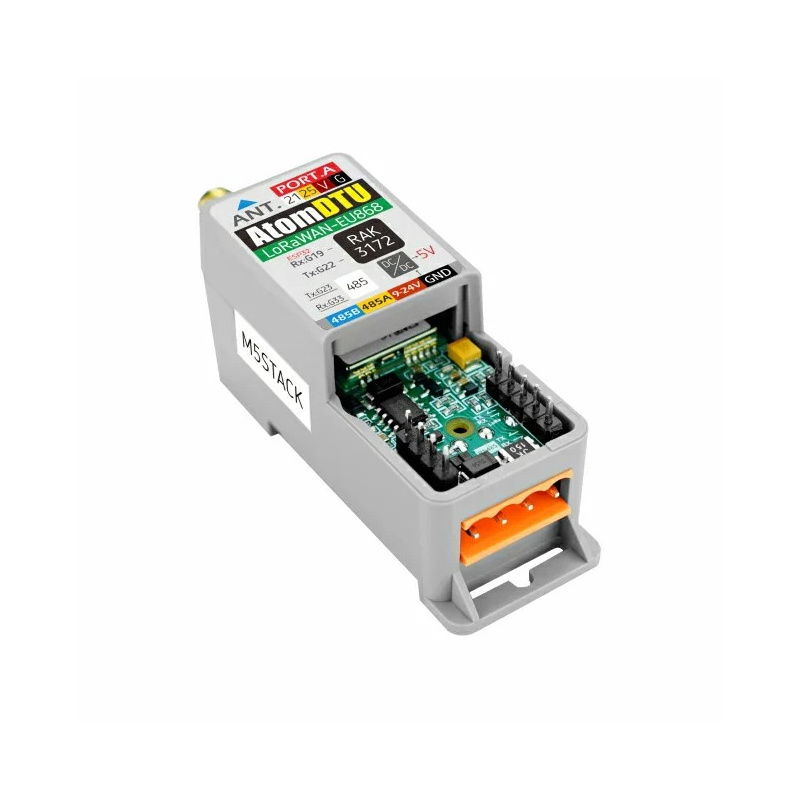

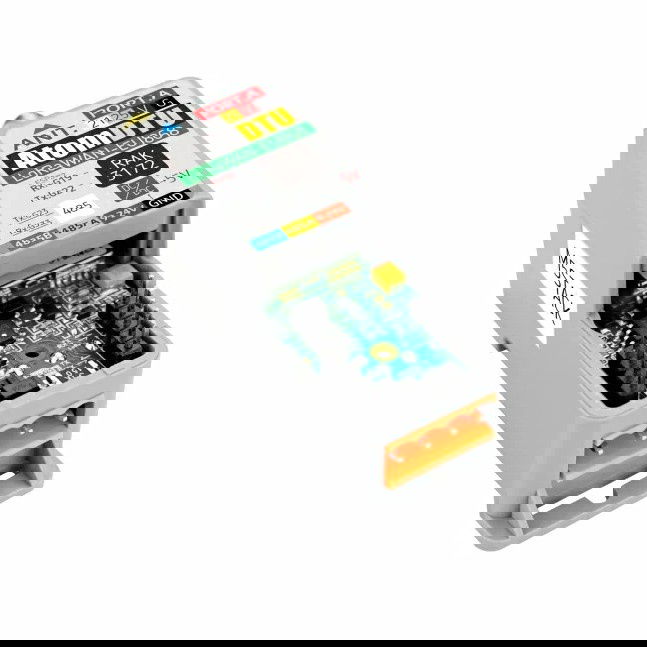

Atom DTU LoRaWANEU868 - Komunikační modul LoRaWAN s anténou - STM32WLE5 - pro vývojové moduly M5Atom - M5Stack A152-EU868.

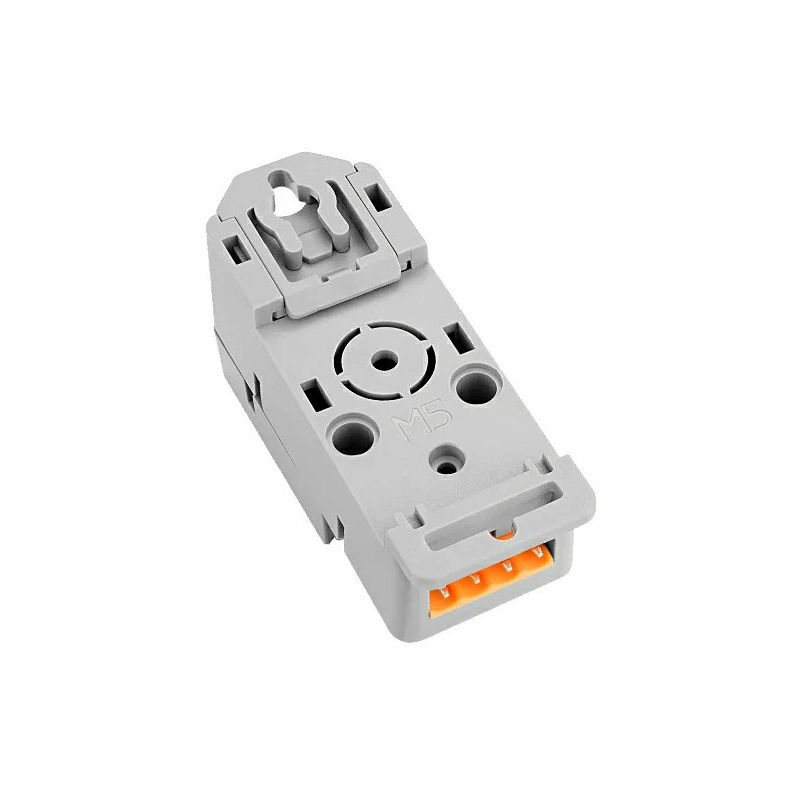

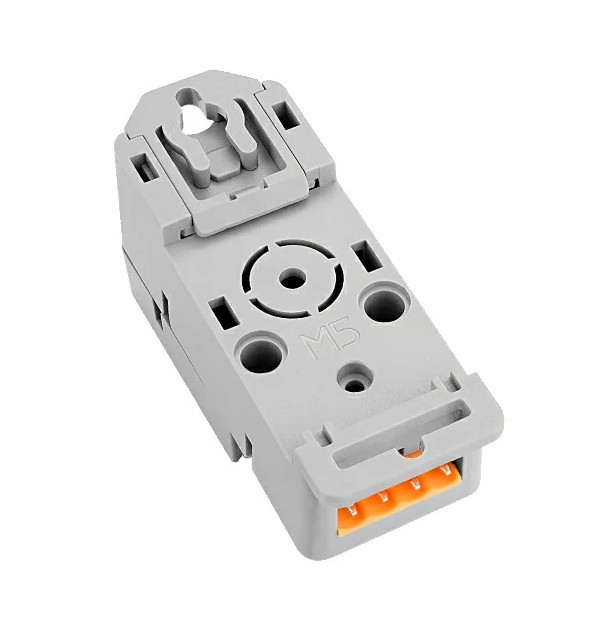

Modul lze namontovat na 35mm DIN lištu.
Hlavní vlastnosti modulu Atom DTU LoRaWAN - EU868
- Stabilní a dlouhodosahová komunikace LoRaWAN : díky shodě s protokolem LoRaWAN 1.0.3 a vysoké citlivosti příjmu (až -137 dBm) modul zajišťuje spolehlivý přenos dat i v obtížných polních podmínkách.
- Podpora P2P : umožňuje přímou komunikaci mezi zařízeními bez nutnosti brány – ideální pro rychlé nasazení lokálních systémů
- Integrované rozhraní RS485 : umožňuje snadnou integraci s průmyslovými měřicími přístroji, čítači, PLC a senzory
- Snadná konfigurace pomocí AT příkazů : nastavení můžete rychle upravit bez nutnosti psát vlastní firmware
- Připraveno pro průmyslovou instalaci : pouzdro s držákem na DIN lištu 35 mm a šroubovým připojením usnadňuje a urychluje instalaci v rozvaděčích
- Kompatibilita s M5Stack Atom : Navrženo pro snadnou integraci s oblíbenými vývojovými moduly, ideální pro prototypování a nasazení IoT
- Nízká spotřeba energie : Režimy nízké spotřeby umožňují provoz na baterie a dlouhodobý provoz v terénu

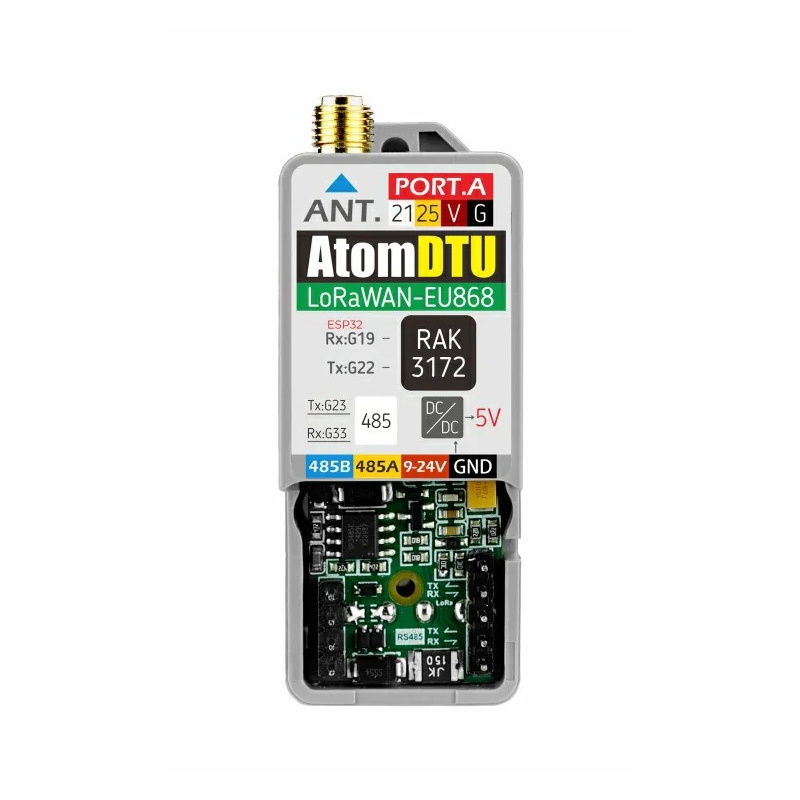

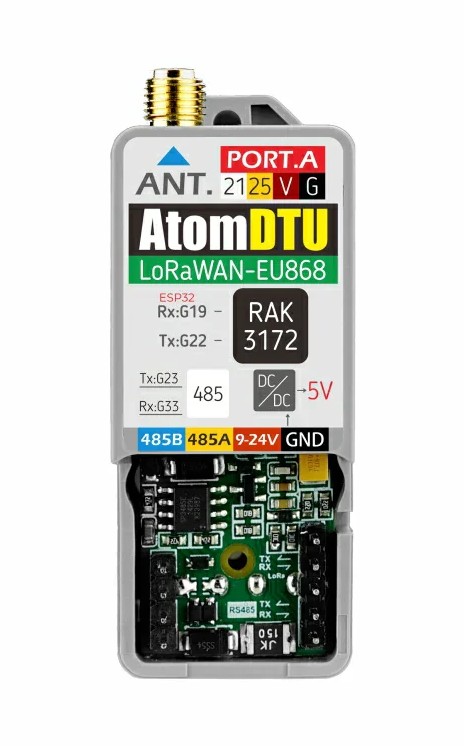

Piny a rozhraní - jak zapojit modul
Modul nabízí dva režimy připojení: Fixed Connect a Switch Connect . V závislosti na vybraném řadiči (např. AtomS3, AtomS3R, Atom Matrix) budou piny UART a RS485 přiřazeny různým pinům GPIO.
Příklad obsazení pinů:
- AtomS3R / AtomS3R-CAM / AtomS3R-M12 : Vysílací UART: G5, příjem UART: G6, vysílací RS485: G7, příjem RS485: G8
- Atom Lite / Atom Matrix : UART TX: G22, UART RX: G19, RS485 TX: G23, RS485 RX: G33
Napájení RS485: VCC: 5 V, GND: GND

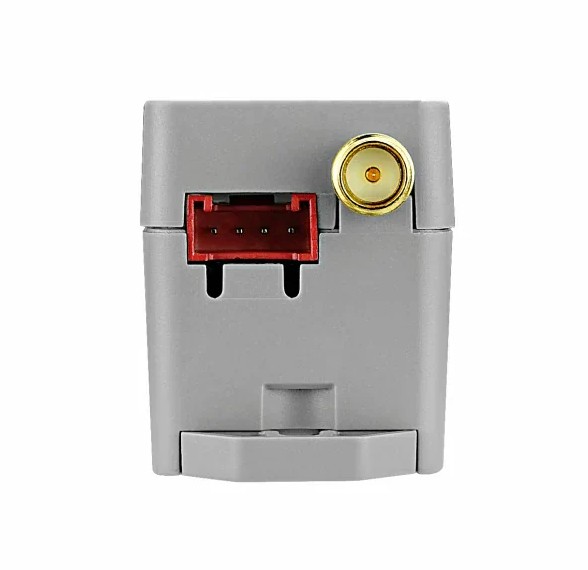

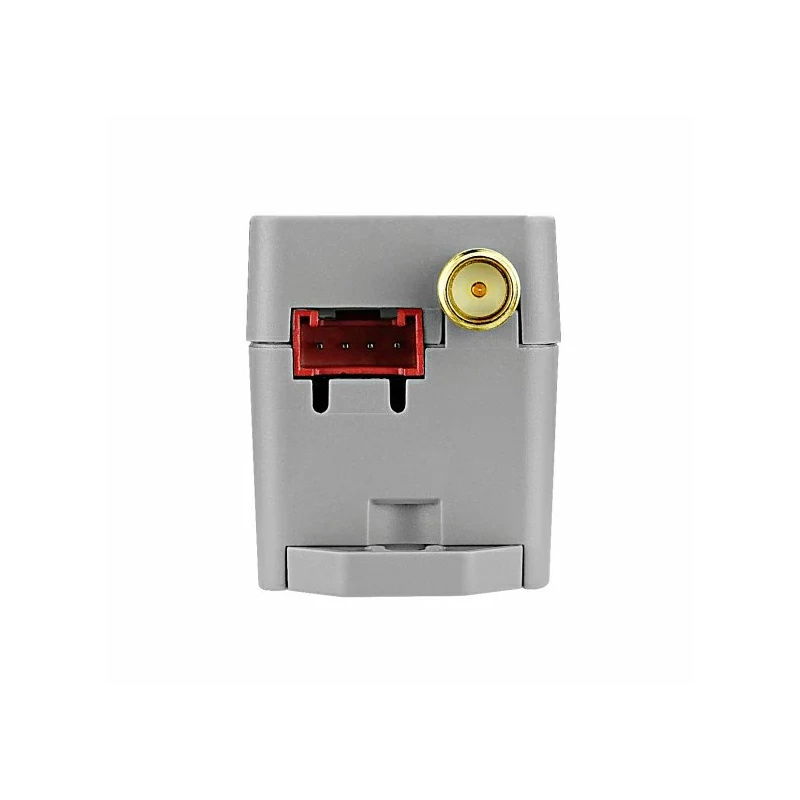

Vybaven rozhraním Grove a SMA konektorem pro anténu.

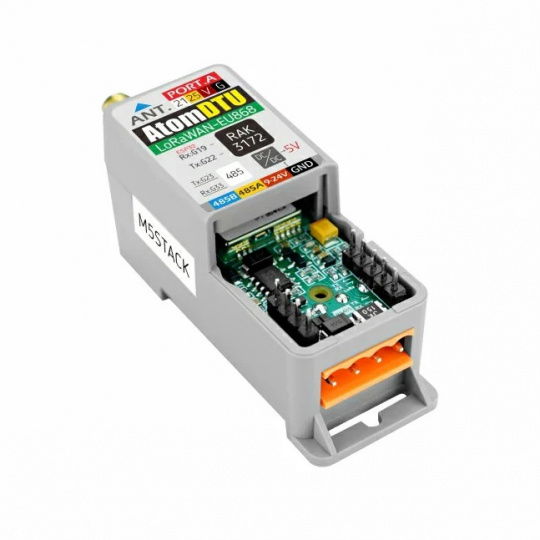

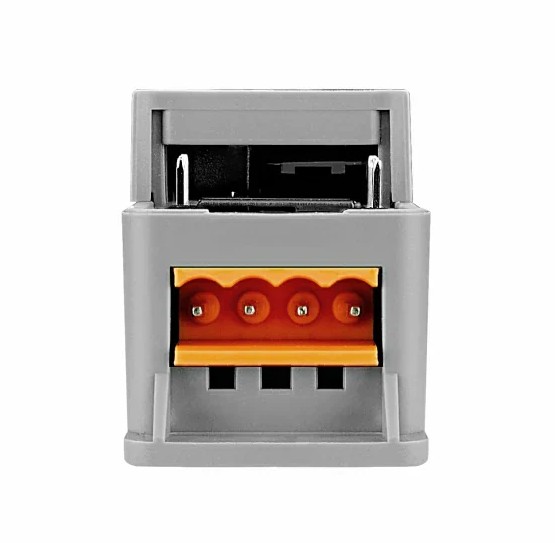

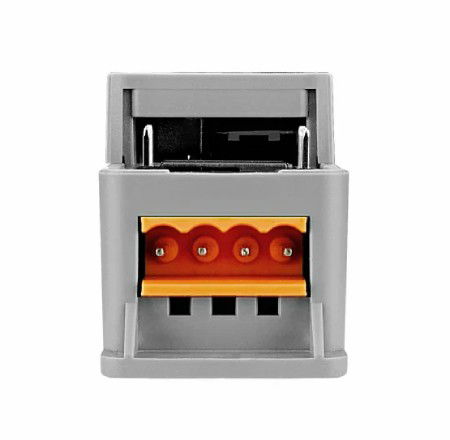

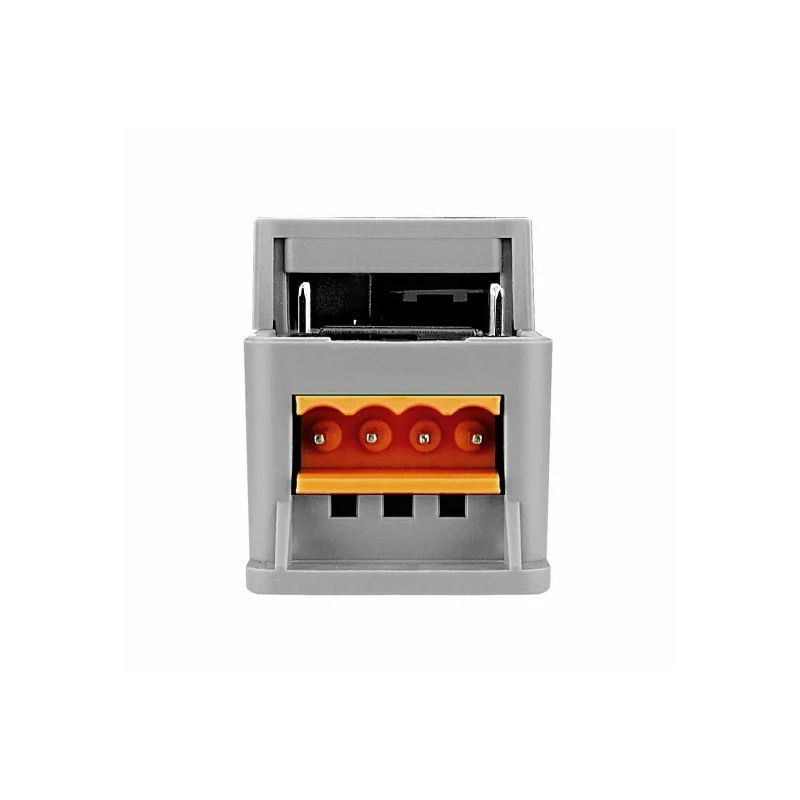

Komunikační rozhraní RS485 poskytuje spolehlivé připojení pro průmyslová polní zařízení.Připojení, kompatibilita a programování
Modul lze programovat pomocí následujících platforem:
- Arduino IDE - kompletní knihovna M5-LoRaWAN-RAK
- UiFlow 1 / UiFlow 2 - (podpora v přípravě)
Komunikace UART pomocí AT příkazů umožňuje intuitivní konfiguraci a integraci s hostitelským systémem. Modul podporuje integraci s platformami TTN, ChirpStack, Actility a dalšími LoRaWAN.
Technické specifikace Atom DTU LoRaWAN - EU868
- Mikrokontrolér: STM32WLE5 (256 KB Flash, 64 KB RAM)
- Provozní pásmo: EU868 (868 MHz až 870 MHz)
- Protokoly: LoRaWAN 1.0.3 (třída A/B/C), LoRa P2P
- Citlivost příjmu: -137 dBm
- Aktivační metody: OTAA, ABP
- RS485: SP3485EN
- Rozhraní: UART (přenosová rychlost 115200 baudů), AT příkaz
- Anténa: SMA samec, 0,5 dBi, délka 195 mm
- Napájení (pohotovostní režim): 9V @ 167,98μA / 12V @ 178,09μA
- Napájení (provoz): 9 V RX (500 kb/s): 50,32 mA, TX (125 kb/s): 102,79 mA
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 65,3 × 28,7 × 24 mm
- Hmotnost: 20 g
Obsah sady
- 1x Atom DTU LoRaWAN-EU868
- 1x SMA anténa 0,5 dBi (195 mm)
- 1x 4pinový šroubovací konektor s roztečí 3,96 mm

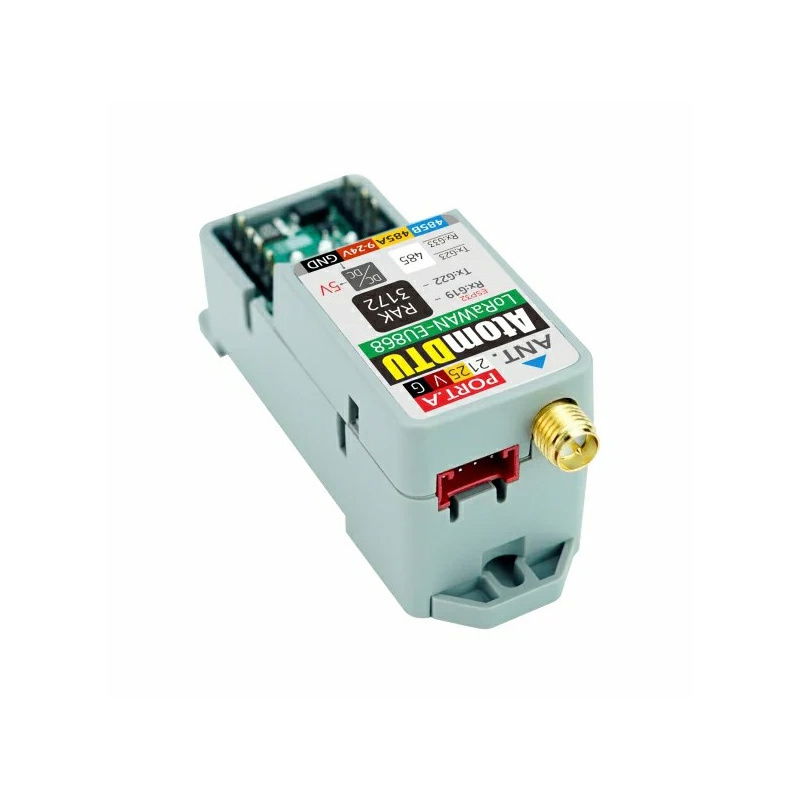

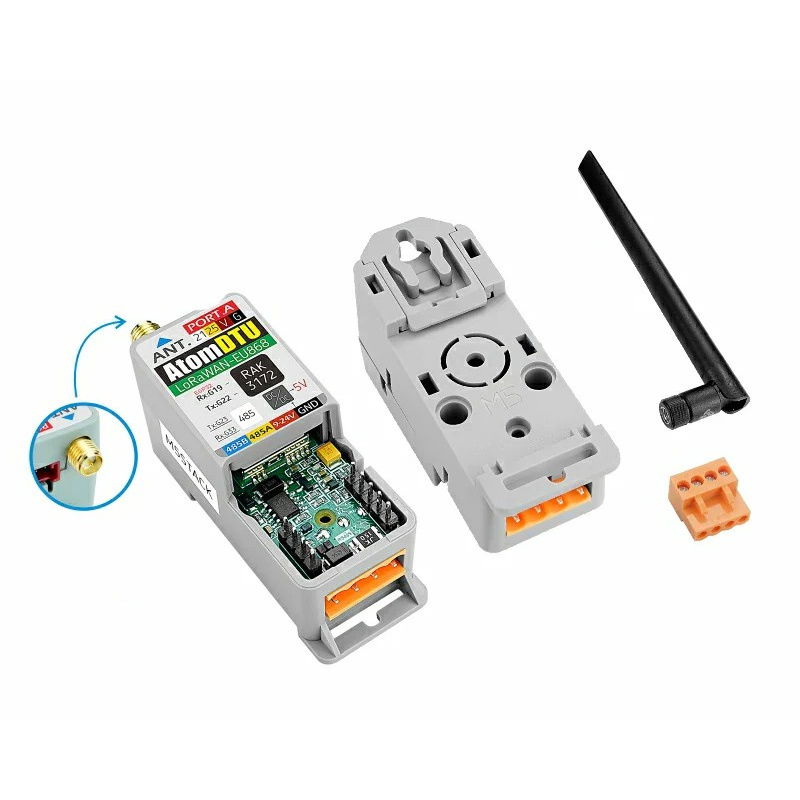

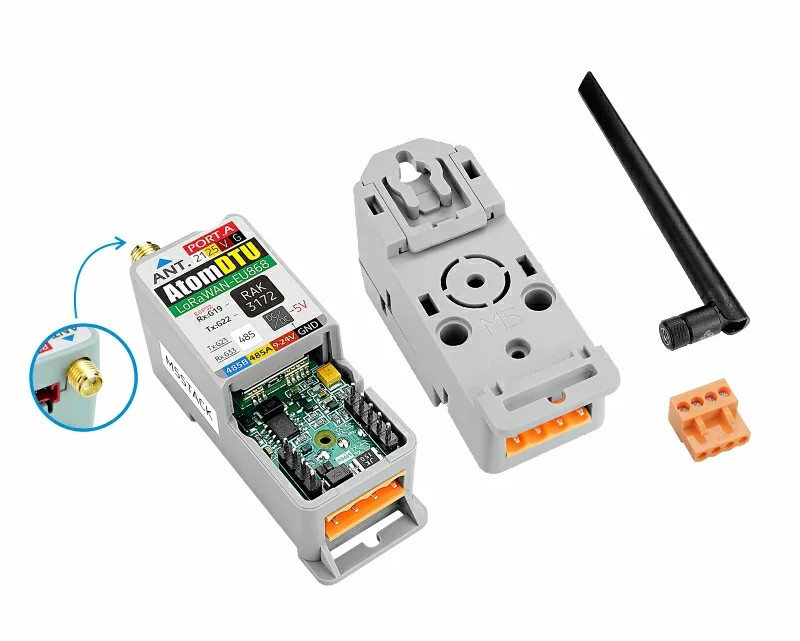

Prvky obsažené v sadě.
