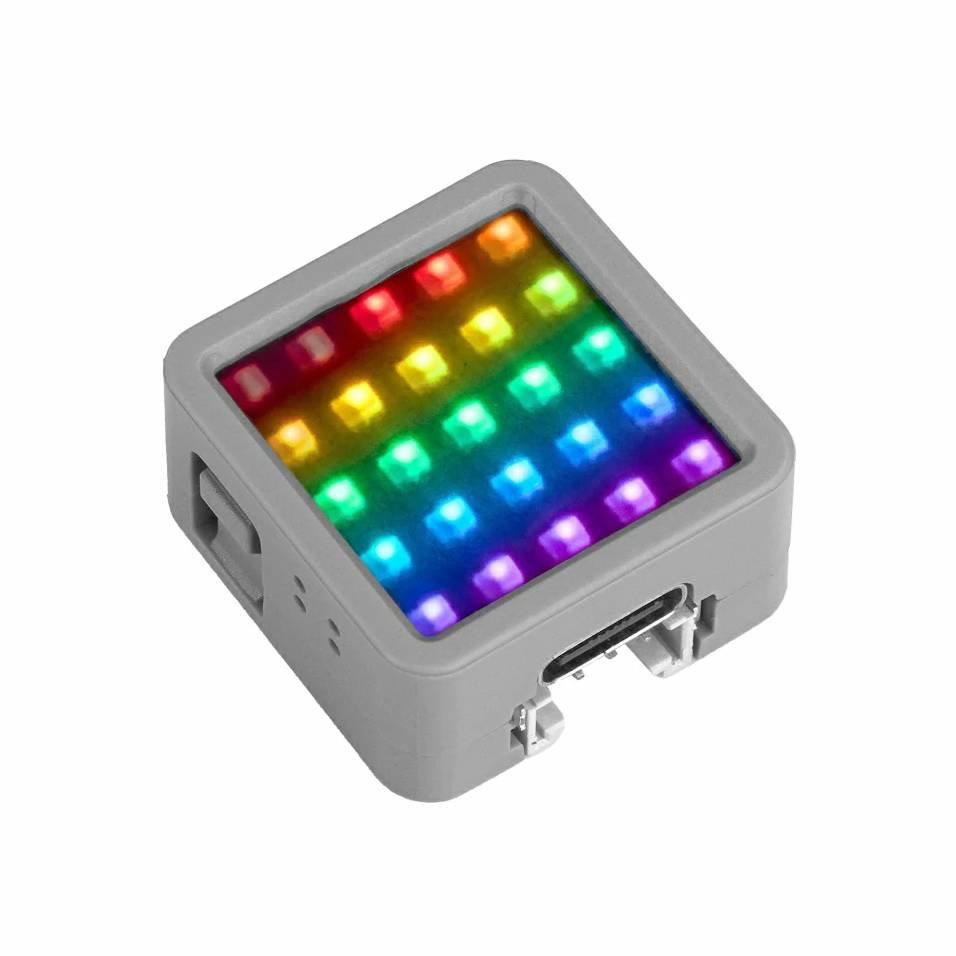

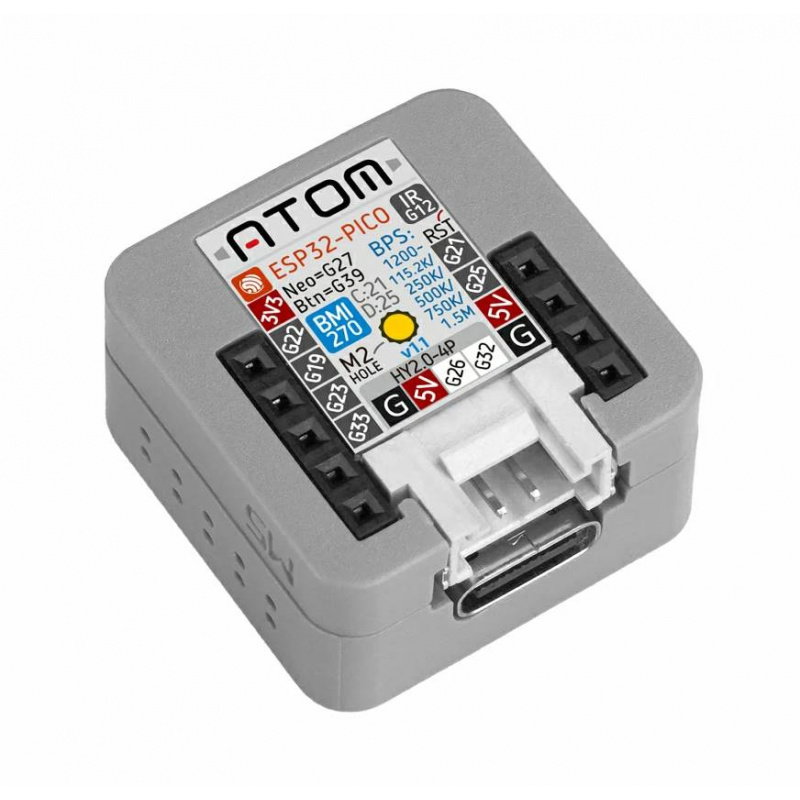

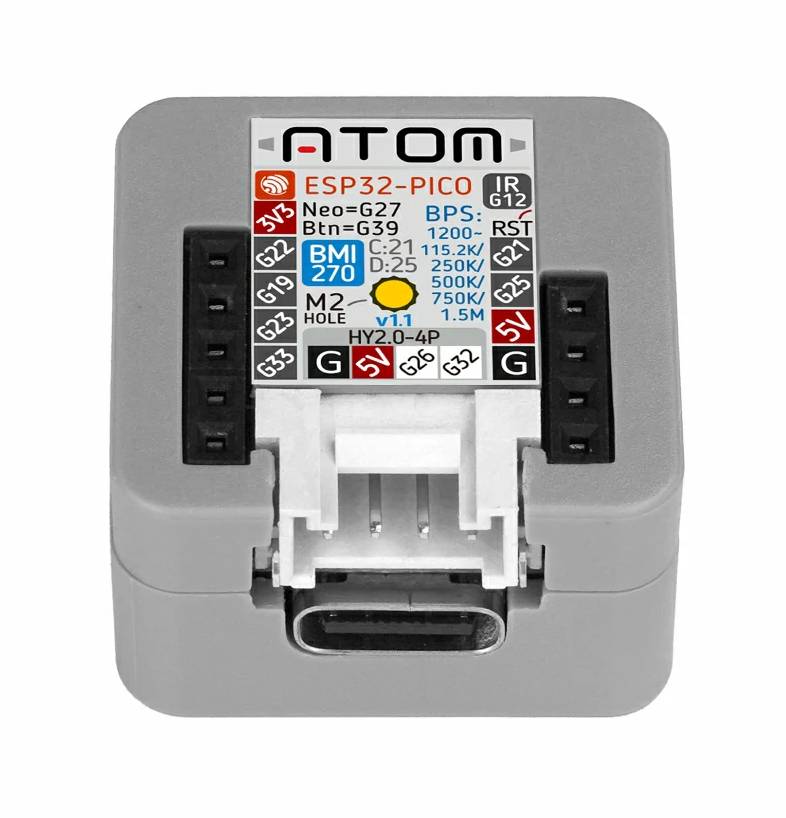

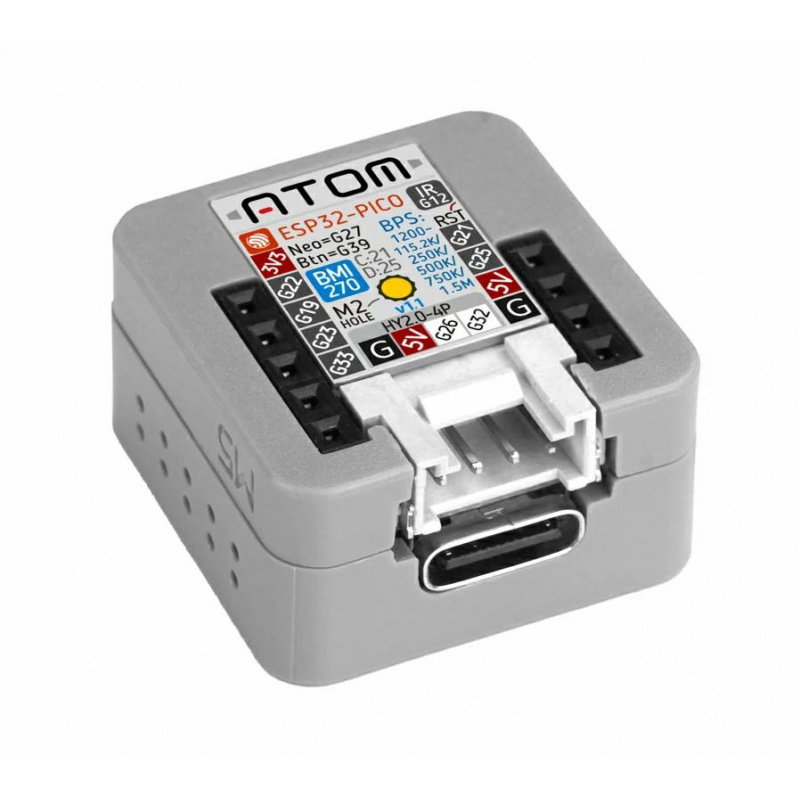

M5Atom-Matrix v1.1 - Vývojový modul s RGB LED - ESP32 - M5Stack C008-B-V11
M5Stack Atom Matrix v1.1 je kompaktní vývojový modul založený na mikrokontroléru ESP32-PICO-D4 . Je vybaven 25čipovou RGB LED maticí WS2812C , programovatelným tlačítkem , infračerveným vysílačem a přesným 6osým senzorem BMI270 IMU . Díky vestavěné WiFi , konektoru Grove a široké kompatibilitě s Arduino IDE, ESP-IDF, PlatformIO a UiFlow je ideální pro projekty v oblasti IoT, domácí automatizace, ovládání gesty a analýzy pohybu.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: M5Atom-Matrix v1.1 - vývojový modul s RGB LED - ESP32 - M5Stack C008-B-V11
Atom Matrix v1.1 je rozšířením populárního modulu Atom Matrix , určeného pro projekty vyžadující přesnou detekci pohybu a prostorovou orientaci. Srdcem zařízení je čip ESP32 -PICO-D4 s dvoujádrovým procesorem taktovaným na 240 MHz , 520 KB SRAM a 4 MB Flash paměti . Modul nabízí WiFi komunikaci o frekvenci 2,4 GHz , což umožňuje snadnou integraci se systémy IoT. Přední panel je vybaven 5x5 WS2812C RGB LED maticí , která může fungovat jako informační displej, indikátor stavu nebo uživatelské rozhraní. Vestavěný senzor BMI270 poskytuje data z 3osého akcelerometru a 3osého gyroskopu , což zajišťuje vysoce přesné měření pohybu. Modul je navíc vybaven IR vysílačem a programovatelným tlačítkem, které umožňuje implementaci dálkového ovládání, ovladače a interaktivních funkcí zařízení.
M5Atom-Matrix v1.1 - vývojový modul s RGB LED - ESP32 - M5Stack C008-B-V11.
Botland je oficiálním distributorem modulů řady M5Stack v Polsku. Systém těchto stohovatelných funkčních zařízení jsme doplnili o příslušenství z naší nabídky a četné blogové návody. Všechny prezentované produkty M5Stack jsou originální.

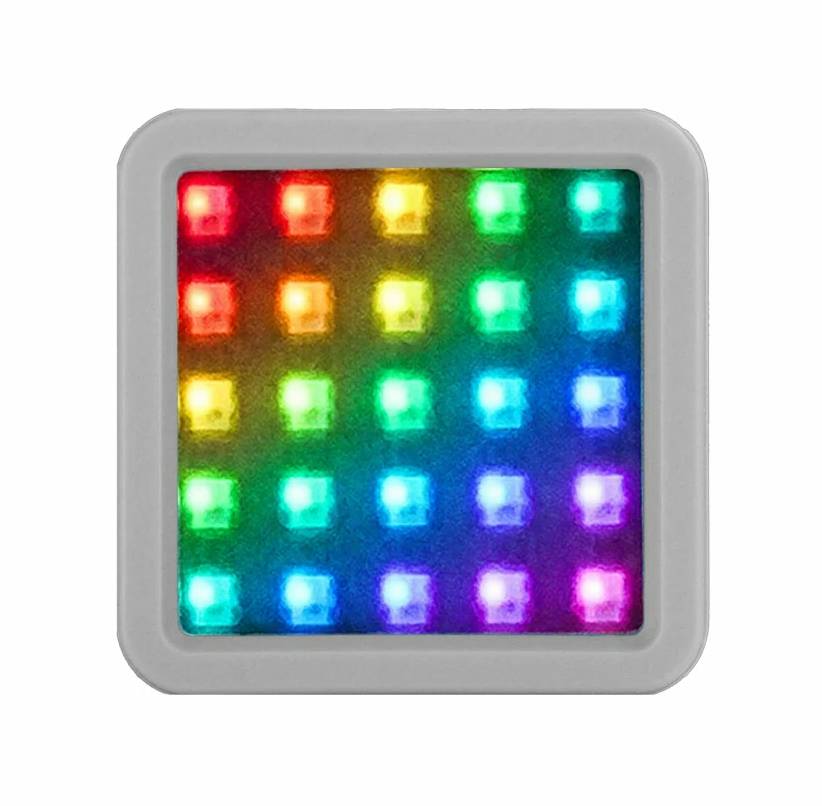

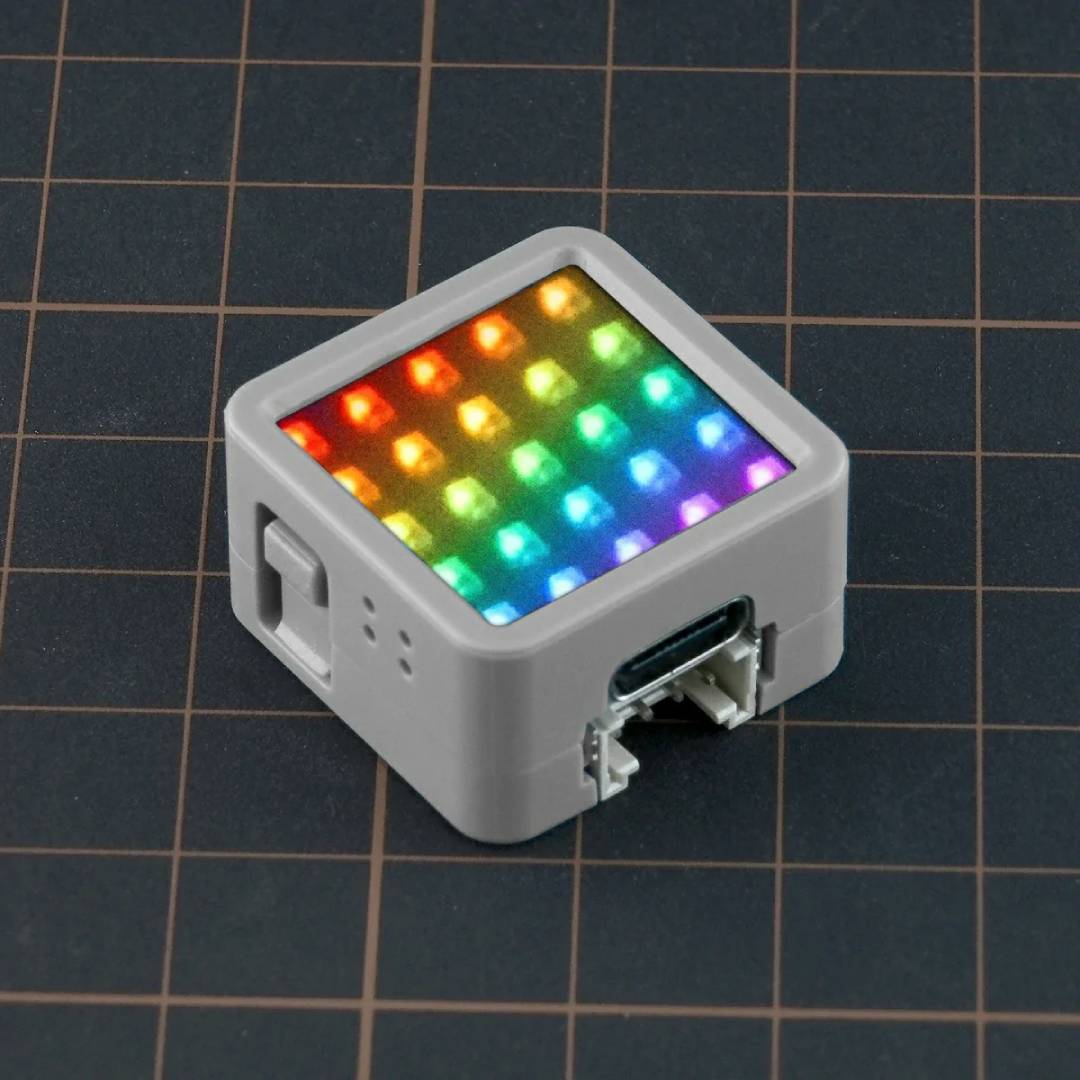

25 adresovatelných LED diod WS2812C-2020 umožňuje vytváření animací a vizuálních zpráv.
Hlavní vlastnosti Atom-Matrix v1.1
- ESP32-PICO-D4 : dvoujádrový procesor s frekvencí 240 MHz a podporou WiFi
- Přesný senzor BMI270 : 6osý modul IMU obsahující 3osý akcelerometr a 3osý gyroskop
- 5x5 RGB matice : 25 adresovatelných LED diod WS2812C-2020 umožňujících vytváření animací a vizuálních zpráv
- Infračervený vysílač : Podporuje infračervený přenos pro ovládání elektronických zařízení
- Programovatelné tlačítko : možnost definovat vlastní funkce a události
- 2,4 GHz WiFi konektivita : integrace s platformami IoT a automatizačními systémy
- Konektor Grove : rychlé připojení senzorů a rozšiřujících modulů bez pájení
- Malá velikost : kompaktní design s rozměry pouhých 24 x 24 x 13,9 mm

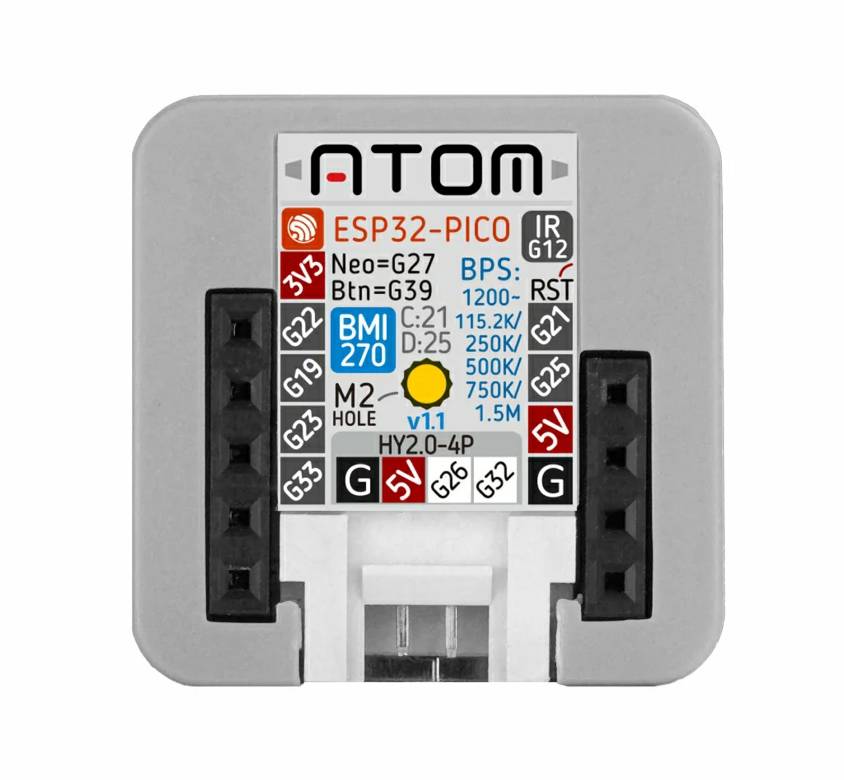

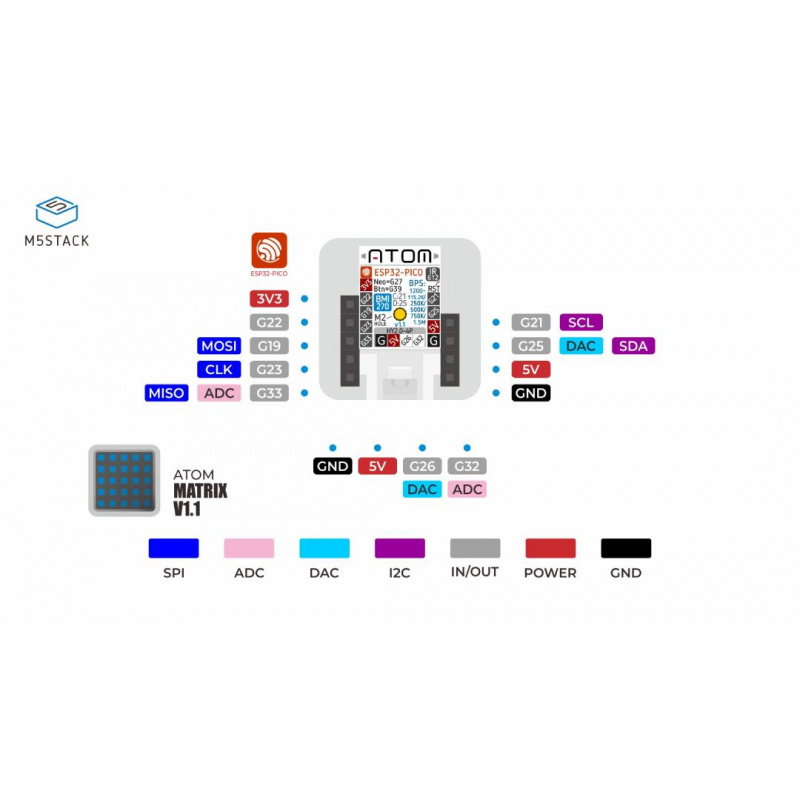

Zapojení pinů a možnosti rozšíření pro modul Atom Matrix ESP32

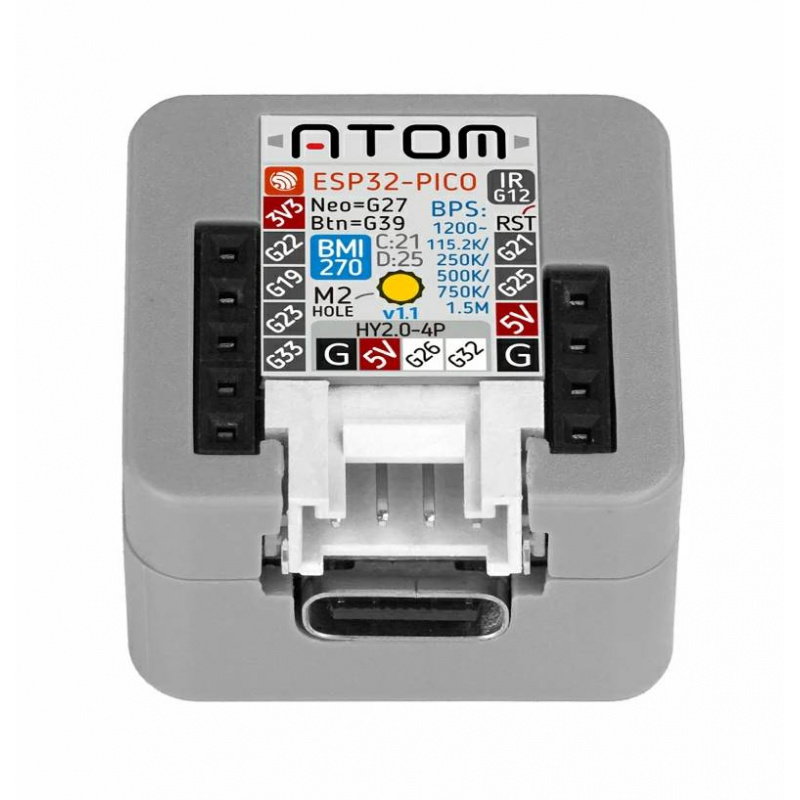

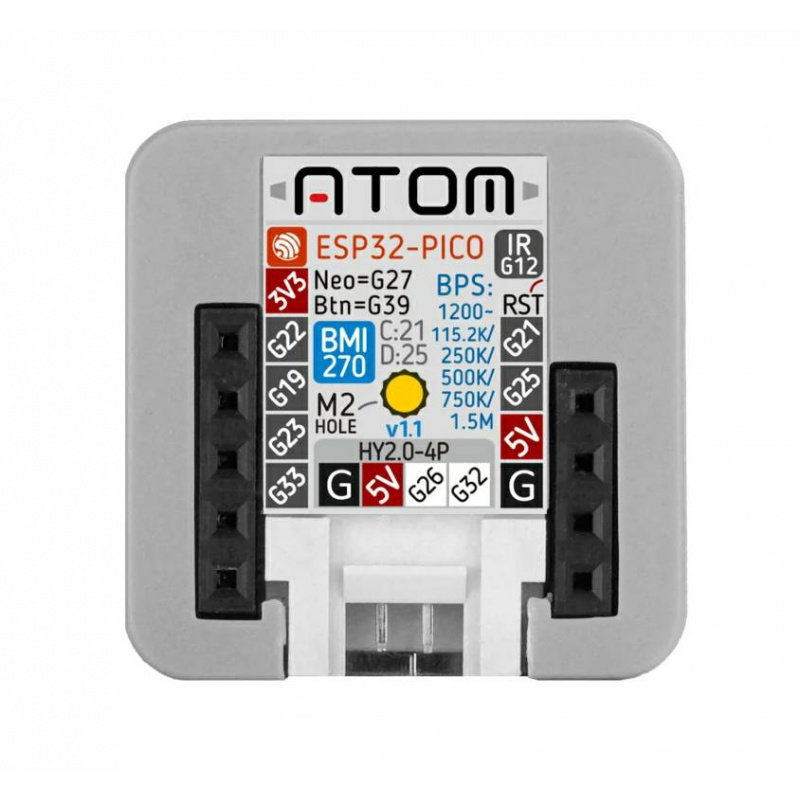

Navzdory svým kompaktním rozměrům nabízí modul rozsáhlé možnosti rozšíření díky konektoru Grove HY2.0-4P . Konektor poskytuje napájení 5 V, uzemnění a linky GPIO26 a GPIO32, které lze použít pro komunikaci s dalšími moduly nebo ovládání vlastních periferií. Mikrokontrolér interně také používá vyhrazené linky pro LED matici, uživatelské tlačítko, IR vysílač a sběrnici I2C pro komunikaci se senzorem BMI270. Toto řešení umožňuje současně používat vestavěné funkce a rozšiřovat možnosti zařízení o další senzory, displeje a akční členy. Konektor USB typu C umožňuje programování, sériovou komunikaci a napájení modulu bez nutnosti dalších adaptérů.
Atom Matrix v1.1 vs. Atom Matrix - nejdůležitější rozdíly
Největší změnou v Atom Matrix v1.1 je použití moderního senzoru BMI270 namísto dříve používaného MPU6886. Nový čip poskytuje vyšší přesnost měření orientace a rychlejší reakci na změny polohy zařízení . Díky vylepšené IMU je modul vhodnější pro aplikace související s analýzou pohybu, ovládáním gesty, robotikou a systémy pro sledování prostorové orientace. Další klíčové konstrukční prvky, jako je ESP32-PICO-D4, 5x5 RGB matice, IR vysílač a programovatelné tlačítko, zůstávají nezměněny.

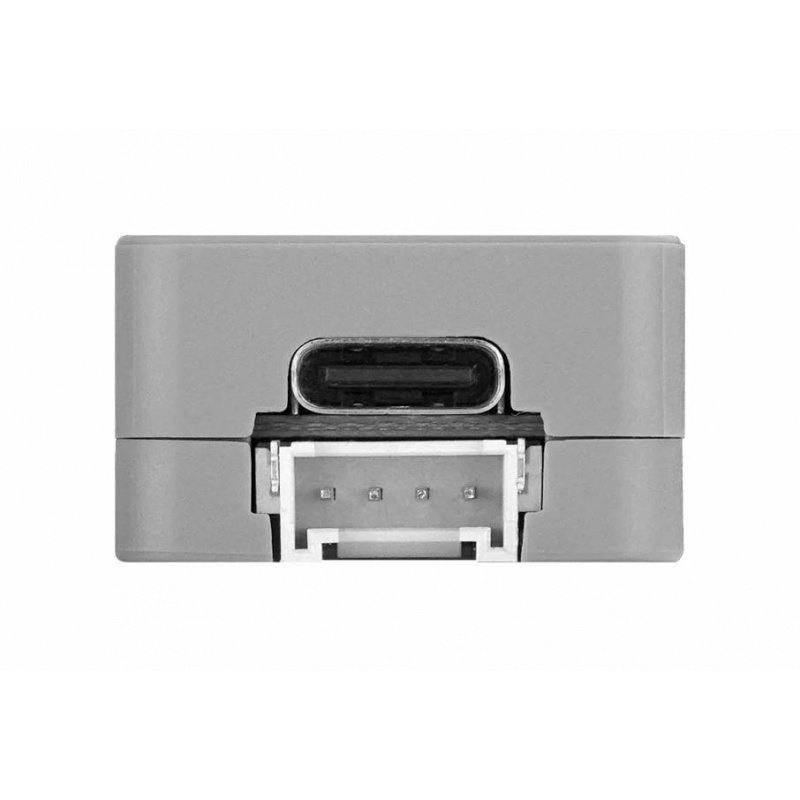

Konektor USB typu C umožňuje programování, sériovou komunikaci a napájení modulu.
Atom Matrix v1.1 je kompatibilní s Arduino IDE, ESP-IDF, PlatformIO a UiFlow.
Programování modulu Atom Matrix ESP32 v1.1
Atom Matrix v1.1 nabízí rozsáhlé programovací možnosti, díky čemuž je vhodný jak pro vzdělávací projekty, tak pro profesionální IoT systémy. Modul je plně kompatibilní s Arduino IDE, ESP-IDF, PlatformIO a grafickými prostředími UiFlow 1 a UiFlow 2 , což umožňuje výběr nástrojů přizpůsobených úrovni zkušeností uživatele. Začátečníci mohou používat platformy UiFlow, které umožňují vytvářet aplikace pomocí blokového přístupu bez psaní kódu . Pokročilejší uživatelé mohou přistupovat k plným funkcím ESP32 prostřednictvím Arduino IDE, PlatformIO nebo nativního prostředí ESP-IDF s využitím hotových knihoven pro RGB matici, senzor BMI270, Wi-Fi komunikaci, IR přenos a zařízení připojená přes Grove. Díky široké popularitě platformy ESP32 jsou k dispozici tisíce příkladů, knihoven a komunitních projektů, což výrazně urychluje vývoj jejich vlastních zařízení.
Technické specifikace Atom-Matrix v1.1
- Mikrokontrolér: ESP32-PICO-D4
- Procesor: Dvoujádrový Xtensa LX6 240 MHz
- Výkon: 600 DMIPS
- Paměť SRAM: 520 kB
- Flash paměť: 4 MB
- Bezdrátové připojení: WiFi 2,4 GHz
- Snímač IMU: BMI270
- Akcelerometr: 3osý
- Gyroskop: 3osý
- Adresa I2C senzoru: 0x68
- LED matice: 25 x WS2812C-2020
- Infračervený vysílač: ano
- Uživatelské tlačítko: 1 programovatelné
- Anténa: 2,4 GHz 3D anténa
- Rozhraní USB: USB typu C
- Rozšiřující rozhraní: Grove (I2C + UART + GPIO)
- Napájecí napětí: 5 V
- Maximální odběr proudu: 500 mA
- Typická spotřeba proudu: 61,65 mA
- Provozní teplota: 0 °C až 60 °C
- Rozměry: 24 x 24 x 13,9 mm
- Hmotnost: 7,3 g
Obsah sady
- 1x Atomová matice v1.1
Modul spolupracuje i s dalšími produkty M5Stack vybavenými rozhraním Grove.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér |
|
| UC - jádro | Tensilica Xtensa LX6 |
| UC - Flash paměť | 4 MB |
| UC - RAM paměť | 520 kB |
| UC - Počet jader | 2. Dvoujádrový procesor |
| UC - načasování | 240 MHz |
| UC - WiFi modul | Ano |
| UC - USB rozhraní | USB C. |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Šířka | 6,5 cm |
| Výška | 8 cm |
| Hloubka | 1,5 cm |
| Hmotnost | 0,013 kg |
