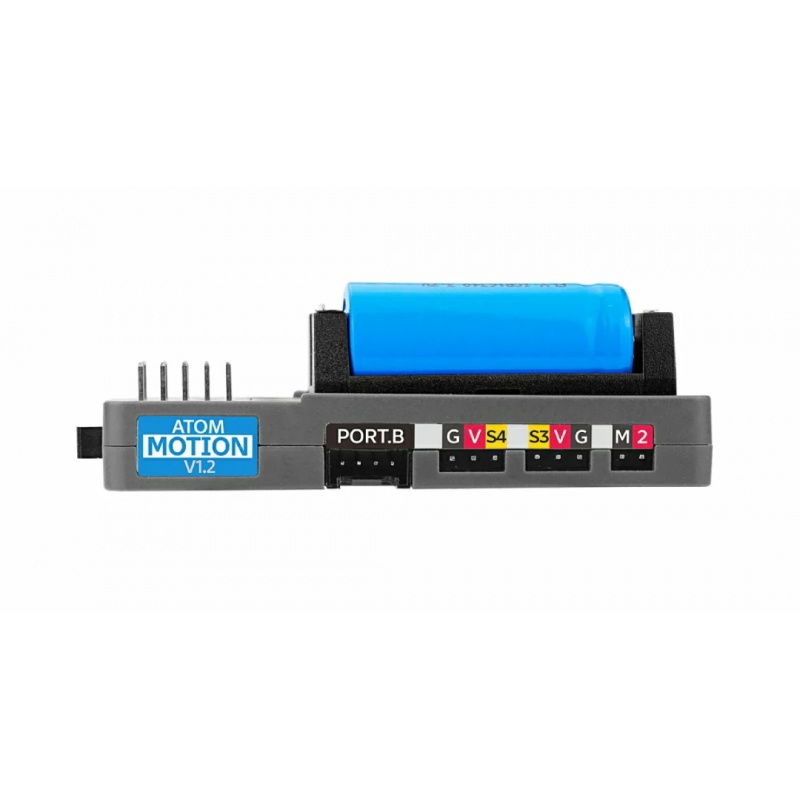

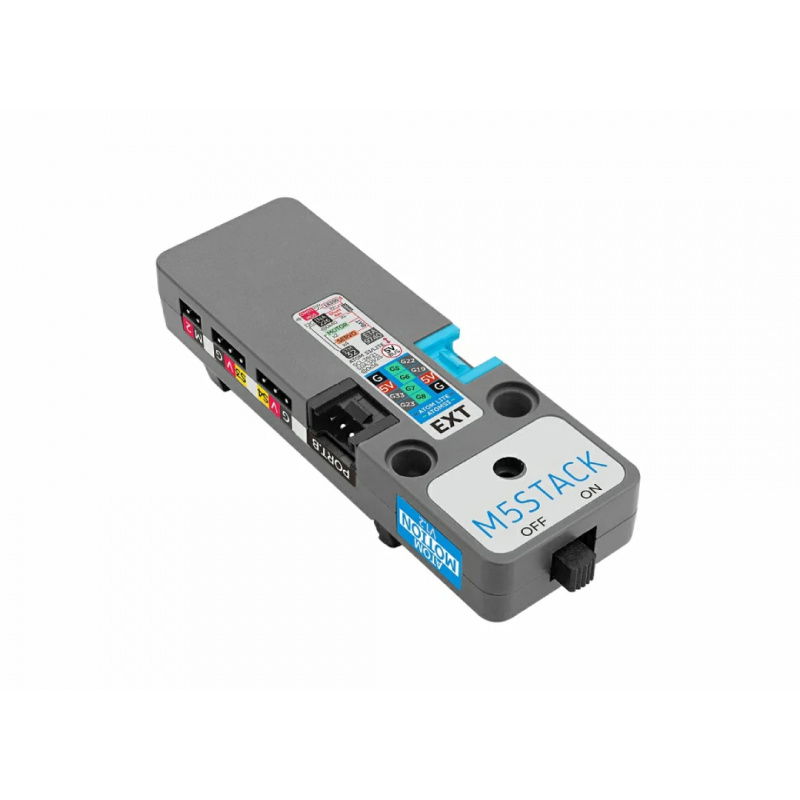

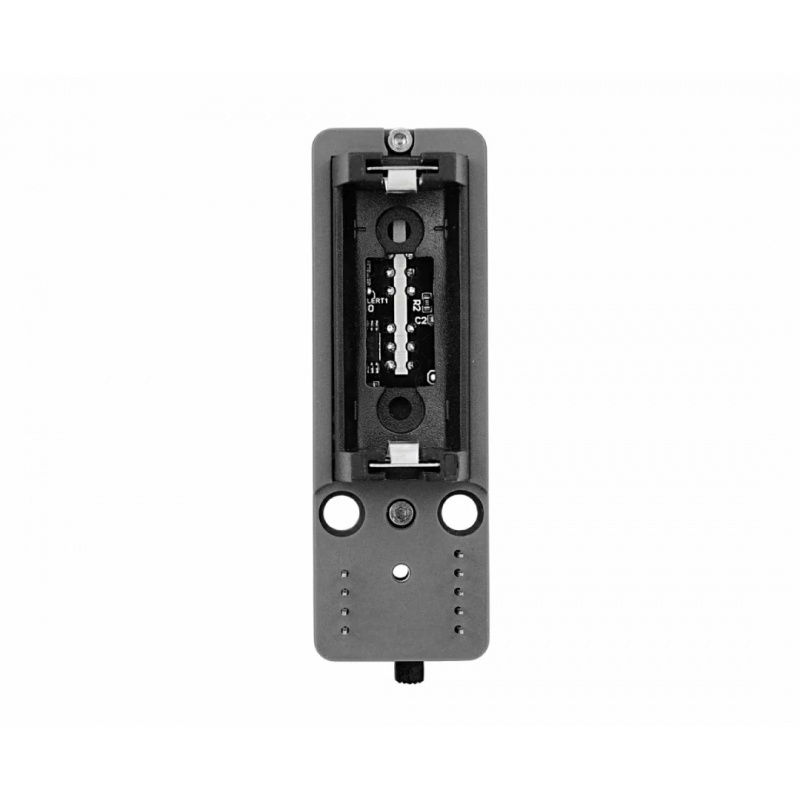

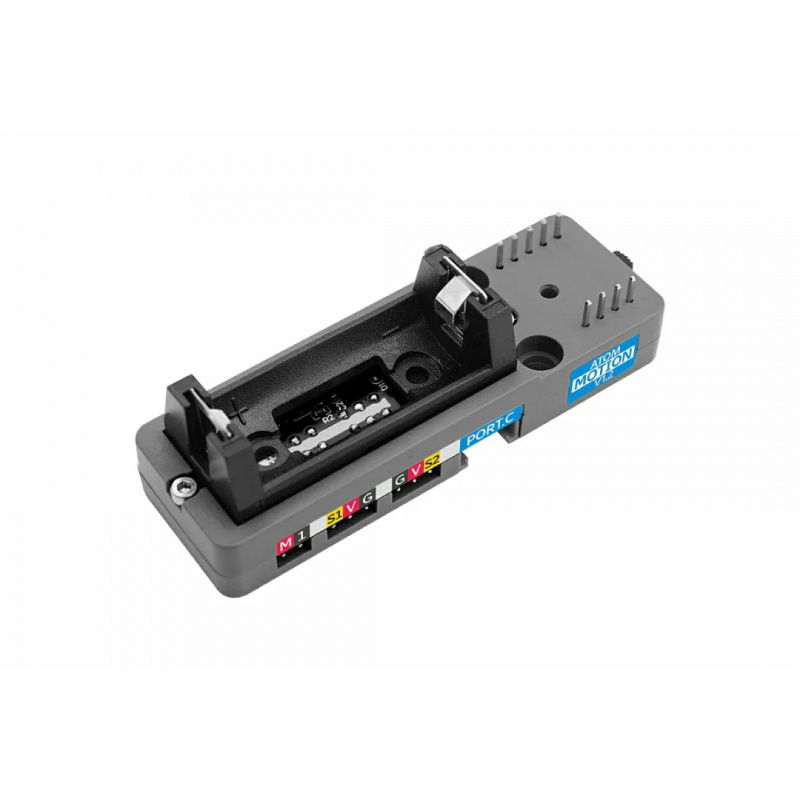

Popis produktu: Atomic Motion Base v1.2 - napájecí a řídicí základna pro moduly řady Atom - M5Stack A090-V12
Atomic Motion Base v1.2 je pokročilá napájecí a řídicí základna určená pro robotické a mobilní projekty využívající kontroléry řady Atom . Integrované čipy STM32 a RZ7899 umožňují přesné ovládání čtyř serv a dvou stejnosměrných motorů , zatímco dva 4pinové konektory s roztečí 2 mm umožňují rychlé připojení senzorů prostředí, jako je teplota, vlhkost a světlo. Napájení je zajištěno vyměnitelnou lithium-iontovou baterií 18350 s kapacitou 900 mAh , která je podporována systémem dvojité ochrany: čip DW01-A chrání před přebíjením, vybíjením a zkraty, zatímco čip INA226 monitoruje napětí, proud a výkon v reálném čase. Díky ochraně proti přetížení, vypínači a magneticky upevněné konstrukci kombinuje Atomic Motion Base v1.2 funkčnost s bezpečností a snadným použitím.
Atomic Motion Base v1.2 - napájecí a řídicí základna pro moduly řady Atom - M5Stack A090-V12.
Atomic Motion Base v1.2 je pokročilá napájecí a řídicí základna určená pro projekty využívající kontroléry řady Atom.Speciální funkce
- Kompatibilita s řadou Atom: Plně podporuje Atom, AtomS3, Atom Lite a další řadiče M5Stack
- Řídicí jednotky STM32 + RZ7899: spolehlivé řízení pohonu s nízkou latencí
- 4 servo kanály: nezávislé ovládání čtyř serv s maximální spotřebou až 0,4 A na kanál
- 2 kanály stejnosměrného motoru: Podporuje pohony se špičkovými proudy až 1 A na kanál
- Vestavěná baterie 18350 (900 mAh): zajišťuje mobilitu a energetickou nezávislost
- Systém DW01-A: ochrana baterie proti přebití, vybití a zkratu
- Monitor výkonu INA226: Měření napětí, proudu a výkonu s vysokou přesností
- 4pinová rozhraní s roztečí 2 mm: rychlé připojení senzorů a rozšiřujících modulů
- Nezávislý vypínač: pohodlné ovládání provozu systému
- Programování v UiFlow 1/2 a Arduino IDE
Aplikace
Atomic Motion Base v1.2 je ideální pro projekty, jako je ovládání vozidel na stejnosměrný proud, robotických ramen, mobilních manipulátorů a dálkově ovládaných výzkumných platforem. Jeho kompaktní design a podpora frameworků jako UiFlow a Arduino z něj činí vynikající volbu pro amatéry i profesionály.
Bezpečné a inteligentní napájení pro mobilní zařízení
Atomic Motion Base v1.2 není jen regulátor pohonu, ale také inteligentní zdroj napájení pro váš projekt. Díky dvěma nezávislým ochranným obvodům (DW01-A a INA226) poskytuje zařízení úplnou kontrolu nad stavem baterie a bezpečností systému. Funkce, jako je ochrana proti přetížení výstupu a přesné sledování proudu, z něj činí vynikající řešení pro projekty vyžadující spolehlivost.
Vícekanálové řízení pohonu v kompaktním provedení
Kompaktní tvar Atomic Motion Base v1.2 skrývá výkonné ovládací funkce. Nezávislé kanály pro serva a stejnosměrné motory vám umožňují stavět pokročilá robotická ramena, vozidla nebo mobilní platformy s více stupni volnosti. Díky dvěma 4pinovým konektorům s roztečí 2 mm můžete snadno rozšířit svůj projekt o další senzory a funkce bez nutnosti hardwarových úprav.
Integrované systémy STM32 a RZ7899 umožňují přesné ovládání 4 serv a 2 stejnosměrných motorů.
Atomic Motion Base v1.2 kombinuje funkčnost s bezpečností a pohodlím používání.Technické specifikace Atomic Motion Base v1.2
- Mikrokontrolér: STM32F030F4P6
- Ovladač stejnosměrného motoru: RZ7899
- Systém pro monitorování napětí/proudu: INA226
- Nabíjecí systém: ETA9740
- Systém ochrany baterie: DW01-A
- Mezní napětí: nabíjení 4,14 V / vybíjení 2,5 V
- Ochrana proti přetížení: 5V, 5A
- Baterie: Li-Ion 18350, 900 mAh (vyměnitelná)
- Rozteč pinů motoru: 2,54 mm
- Proud serva při plném zatížení: 3 A
- Špičkový proud stejnosměrného motoru: 1 A/kanál
- Špičkový proud serva: 0,4 A/kanál
- Klidový proud: 4,04 V, 40,97 µA
- Nabíjecí proud: 5V, 1,18A
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 75,4 × 24 × 20,7 mm
- Hmotnost: 41 g (s baterií)
Obsah sady
- 1 x Základna atomového pohybu v1.2
- 1 x Li-Ion baterie 18350 (900 mAh)
