Popis produktu: Atomic Display Base - ovladač displeje HDMI - GW1NR-9C - rozšiřující modul pro M5Atom - M5Stack A115
Atomic Display Base je ovladač HDMI , který používá FPGA (Gowin GW1NR-9C) k simulaci klasického výstupu SPI pro TFT LCD displeje . Díky vestavěnému převodníku LT8618SX RGB-HDMI podporuje rozlišení obrazu až 1280 x 720 px (720p) při 60 Hz a 24bitové barevné hloubce. Modul komunikuje přes rozhraní SPI a I2C a nabízí různé výstupní režimy s optimalizací snímkové frekvence (od 12 fps do 16 fps). Je to perfektní řešení pro projekty vyžadující cenově efektivní a kompaktní ovládání displeje. Je podporováno prostředím Arduino a ESP32-IDF .
Podívejte se také na uživatelskou příručku připravenou výrobcem!

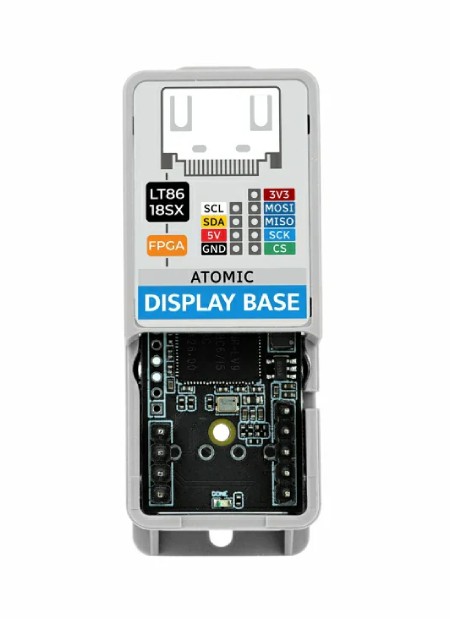

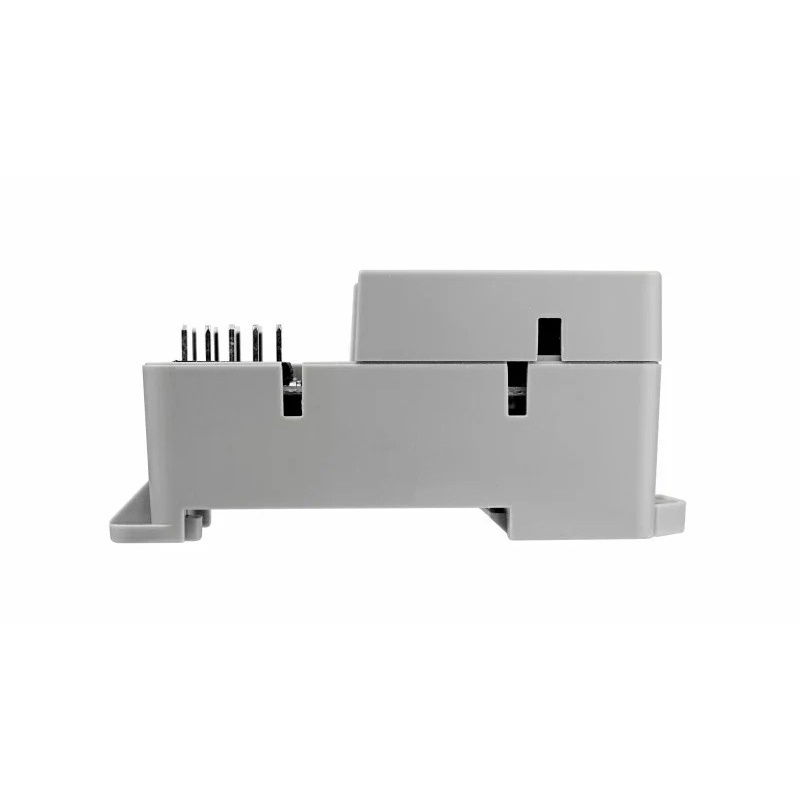

Atomic Display Base - Ovladač zobrazení HDMI - GW1NR-9C - rozšiřující modul pro M5Atom - M5Stack A115.

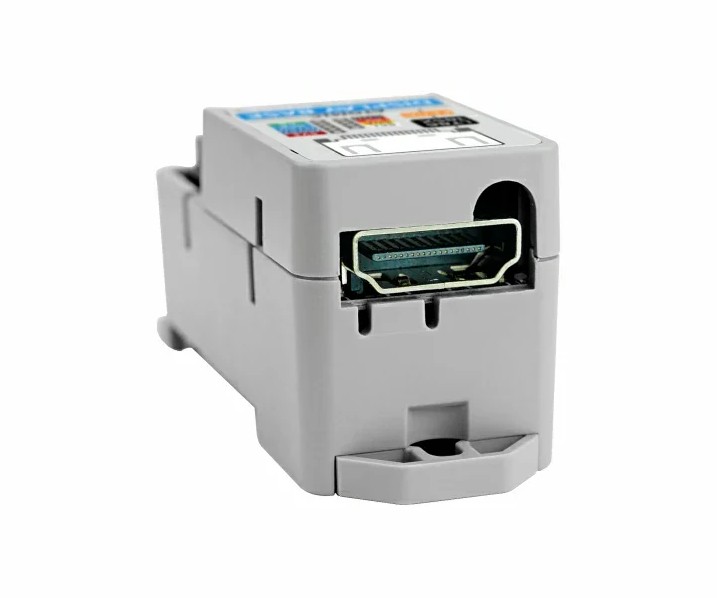

Výstupní signál je převeden z RGB pomocí Gowin GW1NR-9C FPGA.
Klíčové vlastnosti základny atomového displeje
- Kompatibilita řady Atom : Pracuje s moduly Atom Lite, Atom Matrix, Atom S3 a S3 Lite
- Výstup HDMI 720p : podporuje maximální rozlišení až 1280 x 720 px
- 24bitová barevná hloubka : převod obrazu pomocí čipu LT8618SX poskytuje bohatou paletu barev
- Převod RGB na HDMI : pomocí Gowin GW1NR-9C FPGA
- Dvoukanálová komunikace : SPI rozhraní pro FPGA a I2C pro HDMI převodník

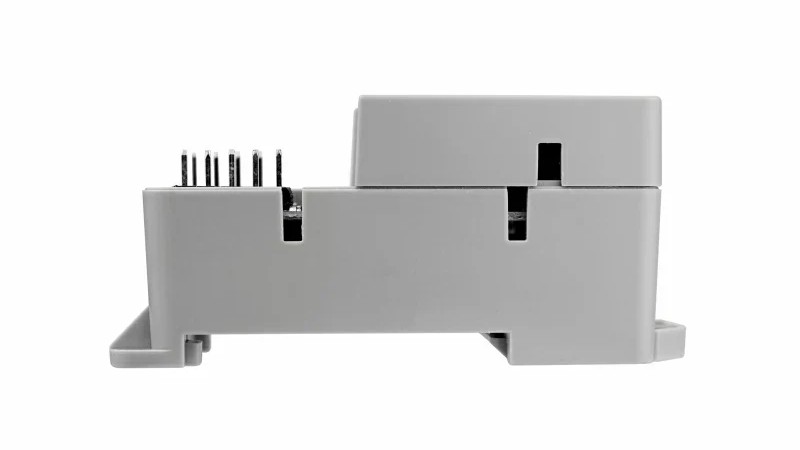

- Kompaktní velikost : malé pouzdro o rozměrech 64 x 24 x 29 mm
- Lehký a energeticky úsporný design : váží pouze 15,2 g při nízké spotřebě energie
- Podpora pro populární prostředí : programování v Arduinu a ESP32-IDF
- Alternativa k PC jako ovladač : umožňuje levné a mobilní ovládání displeje bez počítače

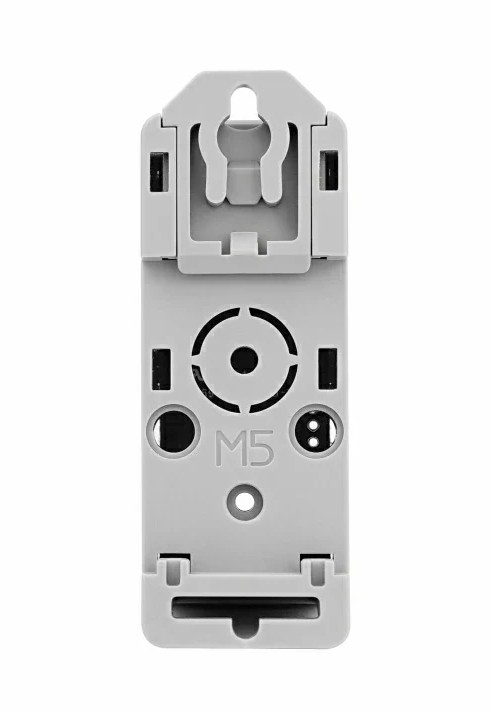

Kompatibilita a připojení

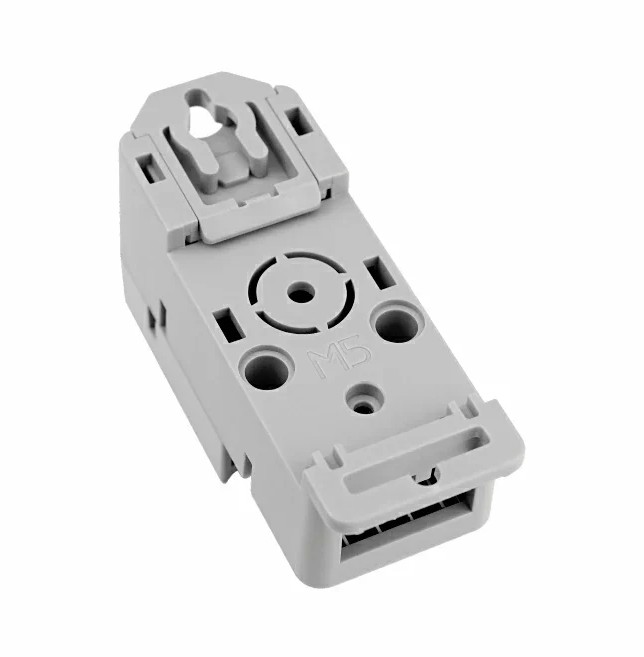

Atomic Display Base je navržena pro práci s moduly řady Atom od M5Stack , jako jsou Atom Lite , Atom Matrix , Atom S3 , Atom S3R a Atom S3 Lite . Komunikace probíhá po sběrnicích SPI a I2C - příslušné piny by měly být přiřazeny dle dokumentace. Nezapomeňte prosím přizpůsobit zdrojový kód skutečnému pinoutu . Modul vyžaduje použití displeje, který podporuje škálování rozlišení – jinak může být obraz zobrazen nesprávně.
Modul podporuje programovací platformy Arduino a ESP32-IDF.
Dostupná komunikační rozhraní jsou SPI (FPGA) a I2C (HDMI čip).
Praktické aplikace
- Ovladače zobrazení pro IoT a automatizační systémy
- Inteligentní informační panely pro domácnost a kancelář
- Multimediální prezentace ve vzdělávání a na konferencích
- Diagnostické panely pro sledování dat
- Displeje pro vzdálené prohlížení a ovládání systémů
Pozor!
Atomic Display Base vyžaduje monitor, který podporuje automatické škálování rozlišení . Na obrazovkách, které tuto funkci nemají, můžete zaznamenat problémy se zobrazením obrazu.
Technické specifikace Atomic Display Base
- FPGA: Gowin GW1NR-9C
- Převodník HDMI: LT8618SX (24bitový, RGB-HDMI)
- Maximální výstupní rozlišení: 1280 x 720 px (720p)
- Obnovovací frekvence: až 60 Hz
- Snímková frekvence: 12 fps až 16 fps (optimalizováno)
- Rozhraní: SPI (pro FPGA), I2C (pro LT8618SX)
- Napájení: přes konektor řady Atom
- Rozměry: 64 x 24 x 29 mm
- Hmotnost: 15,2 g
Atomic Display Base je kompatibilní s vývojovými moduly M5Stack Atom.
