Převodník ADC V1.1 ADS1110 - Modul rozšiřující jednotky pro vývojové moduly M5Stack - M5Stack U013-V11

Index: MSS-24840 EAN: 6972934175090
ADC V1.1 je rozšiřující modul řady Unit založený na čipu ADS1110 , který nabízí 16bitovou přesnost převodu. Díky integrovanému zesilovači řízenému zesílením (PGA) a vestavěné napěťové referenci poskytuje přesná měření při různých vzorkovacích frekvencích. I2C komunikace usnadňuje integraci s různými systémy a její nízká hladina hluku a vysoká přesnost ji předurčují pro pokročilé průmyslové aplikace, měření teploty a automatizaci.
Převodník ADC V1.1 ADS1110 - Modul rozšiřující jednotky pro vývojové moduly M5Stack - M5Stack...
180,00 Kč
148,76 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: M5Stack
Compatibility: M5Stack Core M5Atom M5Stick

Popis produktu: Převodník ADC V1.1 ADS1110 - Rozšiřující modul jednotky pro vývojové moduly M5Stack - M5Stack U013-V11

ADC V1.1 je pokročilý modul A/D převodu ze série Unit využívající čip ADS1110 , 16bitový samokalibrační analogově-digitální převodník . Díky rozhraní I2C modul nabízí jednoduchou a pohodlnou integraci s vývojovými moduly M5Stack . Zařízení umožňuje převodní rychlosti 8, 16, 32 a 128 vzorků za sekundu (SPS) a nabízí různé úrovně přesnosti v rozlišení 16, 15, 14 a 12 bitů. Modul je vybaven programovatelným zesilovačem (PGA) s maximálním ziskem 8, což umožňuje měření velmi slabých signálů. Systém ADS1110 má navíc vestavěnou napěťovou referenci s přesností 2,048 V , což výrazně zlepšuje přesnost měření. S nízkou hlučností a minimálním teplotním posunem poskytuje jednotka ADC V1.1 stabilní a spolehlivá data v široké škále aplikací.

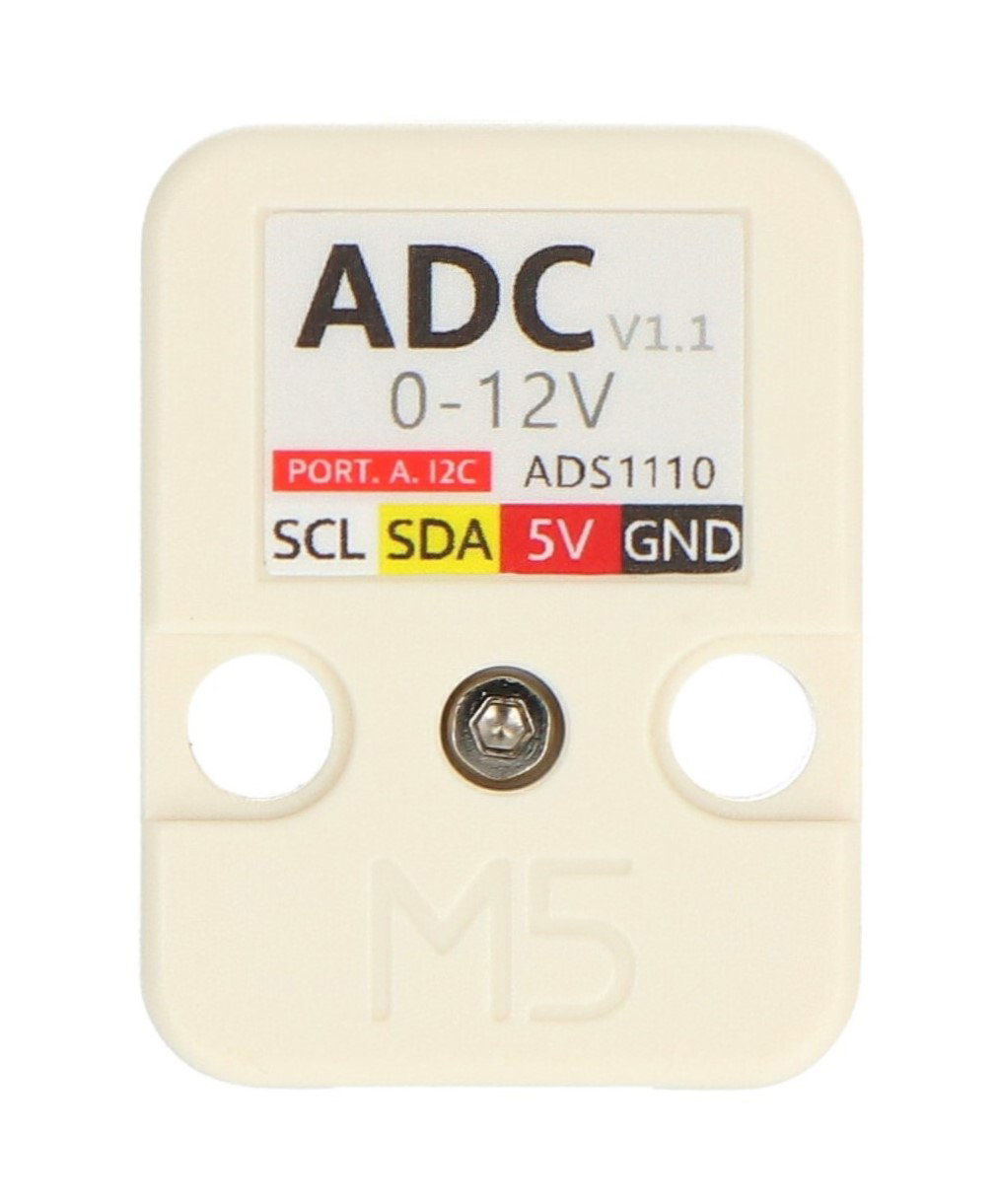

ADC V1.1 Převodník ADS1110 - Modul rozšiřující jednotky pro vývojové moduly M5Stack - M5Stack U013-V11

ADC V1.1 Převodník ADS1110 - Rozšiřující modul jednotky pro vývojové moduly M5Stack - M5Stack U013-V11.

ADC V1.1 Převodník ADS1110 - Modul rozšiřující jednotky pro vývojové moduly M5Stack - M5Stack U013-V11

Zařízení komunikuje s vývojovými moduly M5Stack přes rozhraní I2C.

Speciální vlastnosti jednotky ADC V1.1

  • Programmable Amplifier (PGA) : umožňuje upravit zesílení na úrovních 1, 2, 4 nebo 8, což umožňuje přizpůsobit měření různým signálům.
  • Nízká hladina hluku : hladina hluku 10 µV PP zajišťuje vysokou kvalitu měření.
  • I2C komunikace : umožňuje jednoduchou integraci se systémy pomocí standardního I2C rozhraní.
  • Vestavěná referenční napětí : referenční přesnost 2,048 V ± 0,05 % zlepšuje přesnost měření.

Aplikace převodníků

Jednotka ADC V1.1 je ideální pro:

  • Řízení průmyslových procesů : monitorování a řízení parametrů v průmyslových aplikacích.
  • Měření teploty : přesné měření teploty v různých prostředích.
  • Automatizace továren : sběr dat v automatizačních systémech a řízení výrobních procesů.
  • Přenosné měřiče : použití v kompaktních měřicích zařízeních vyžadujících vysokou přesnost.
  • Inteligentní vysílače : měření a přenos dat ve vzdálených monitorovacích systémech.

Podívejte se na další produkty M5Stack v naší nabídce!

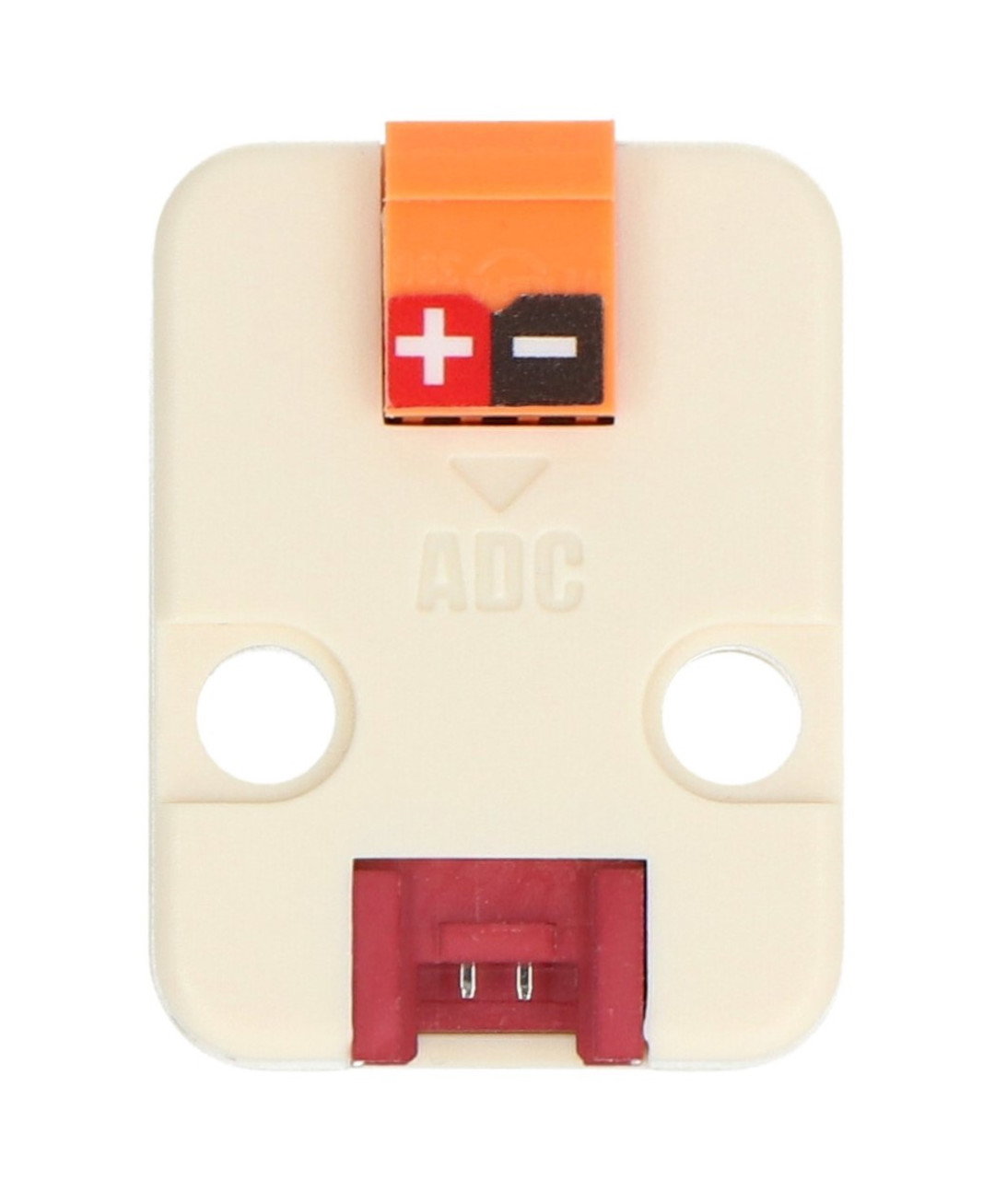

ADC V1.1 Převodník ADS1110 - Modul rozšiřující jednotky pro vývojové moduly M5Stack - M5Stack U013-V11 Modul je vybaven programovatelným zesilovačem.
Převodník ADC V1.1 ADS1110 - Modul rozšiřující jednotky pro vývojové moduly M5Stack - M5Stack U013-V11

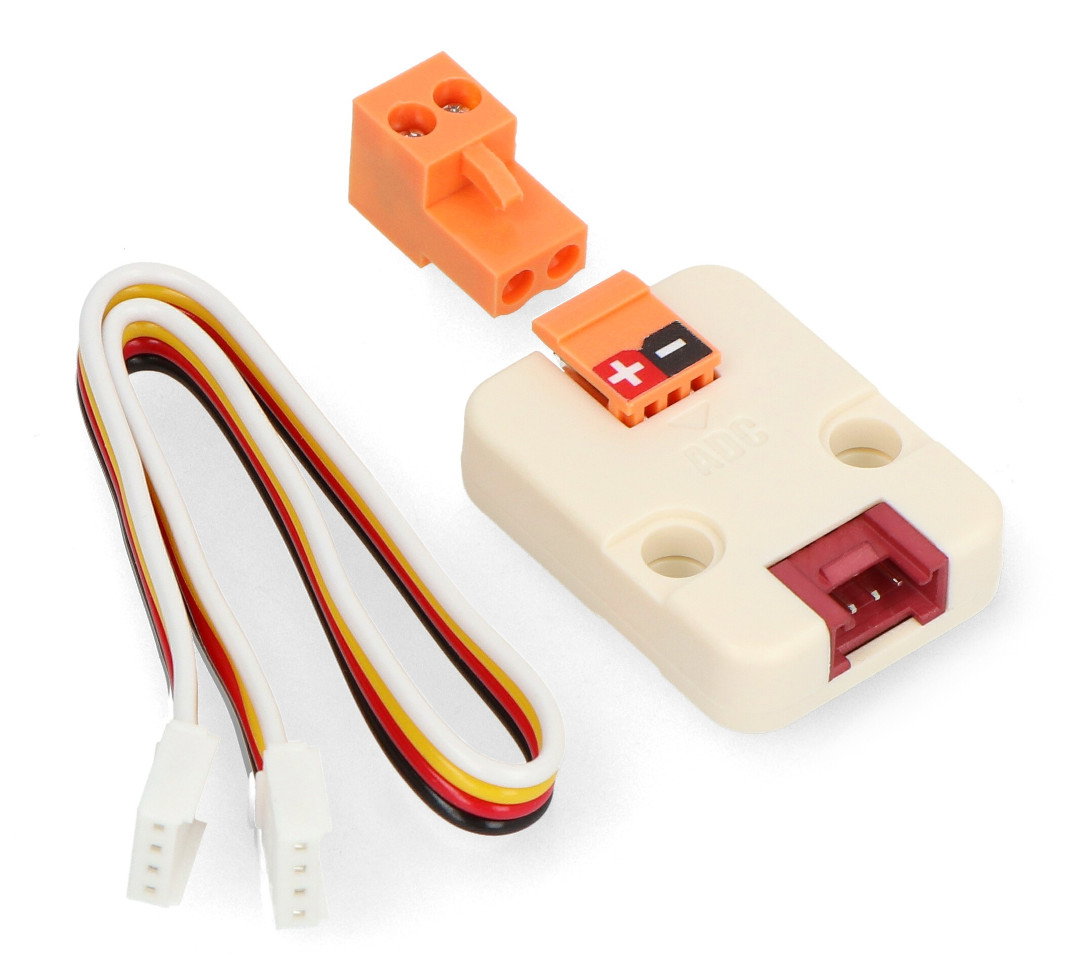

Prvky obsažené v sadě.

Technické specifikace převodníku

  • Model: Jednotka ADC V1.1
  • Programovatelný zesilovač: PGA = 1, 2, 4, 8
  • Vestavěné referenční napětí: 2,048 V ± 0,05 %
  • I2C komunikace: adresa 0x48
  • Posun teploty: 5 ppm/°C
  • INL (nelineární chyba): max. 0,01 % FSR
  • Rychlost vzorkování: 15 SPS až 240 SPS
  • Rozlišení: 16-bit
  • Provozní teplota: od 0°C do 40°C
  • Rozměry: 32 x 24 x 10,2 mm
  • Hmotnost: 4,5 g

Nastavte obsah

  • 1x ADC V1.1 jednotka
  • 1x Propojovací kabel Grove - 20 cm
  • 1x 2pinový montážní konektor - rozteč 3,96 mm

Šířka balení 9.5 cm
Výška balení 13.5 cm
Hloubka balení 1 cm
Váha balení 0.011 kg
