Seeed Xiao SAMD21 Plus - 27 GPIO/nabíjení Li-ion - Arduino/CircuitPython - Seeedstudio 100031394
XIAO SAMD21 s 27 digitálními vývody, nabíječkou akumulátoru a tlačítky Reset a Boot: deska 21 x 17,8 mm pro Arduino a CircuitPython.
- 16 dalších SMD padů na spodní straně desky
- 11 analogových vstupů a výstup DAC
- Programovatelná RGB LED WS2812
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
SAMD21 s tlačítky, RGB LED a nabíječkou akumulátoru
Seeed Studio XIAO SAMD21 Plus je deska s mikrokontrolérem ATSAMD21G18A, která na 21 x 17,8 mm nabízí 27 digitálních vývodů, 11 analogových vstupů a nabíječku Li-ion. Jádro Cortex-M0+ běží na 48 MHz a má nativní rozhraní USB, takže deska může fungovat jako klávesnice, makropad, tedy malá klávesnice s tlačítky zkratek, nebo MIDI kontrolér připojený k počítači.
Na desce jsou tlačítka Reset a Boot a programovatelná RGB LED WS2812. K dispozici máte 32 KB SRAM, 256 KB flash a jeden výstup DAC, tedy převodník z digitálního signálu na analogový, který vytváří napětí od 0 do 3,3 V. Desku naprogramujete v Arduinu, PlatformIO, MicroPythonu, CircuitPythonu nebo Zephyru.

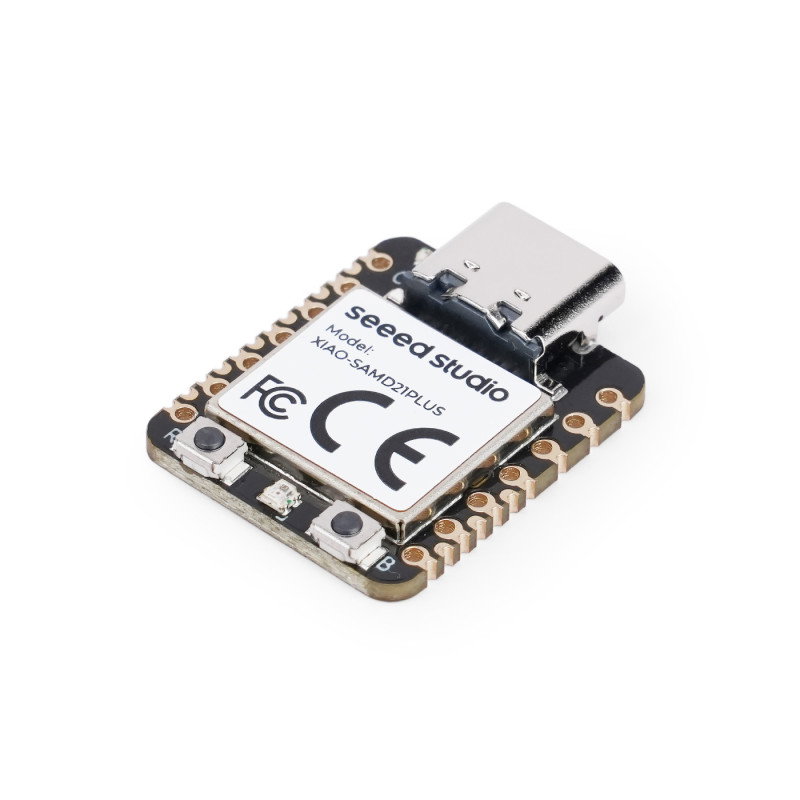

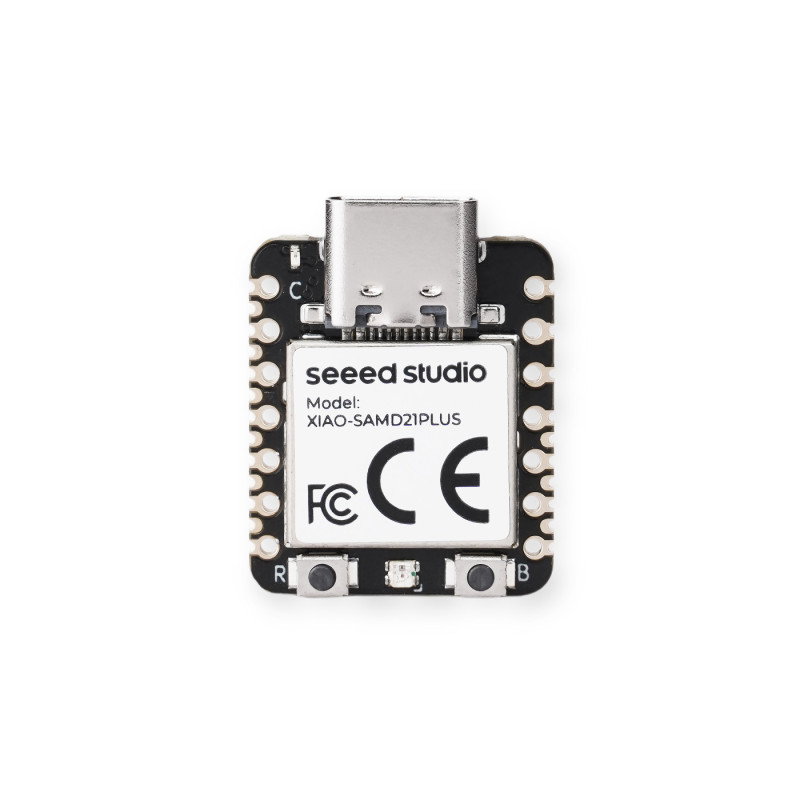

Seeed Studio XIAO SAMD21 Plus - pohled shora
27 GPIO
digitálních vývodů (standardní XIAO SAMD21: 11)
11 ADC + 1 DAC
analogových vstupů a jeden analogový výstup
přibližně 200 mA
nabíjecí proud Li-ion akumulátoru přes USB typu C
Reset a Boot
dvě tlačítka místo padů ke zkratování

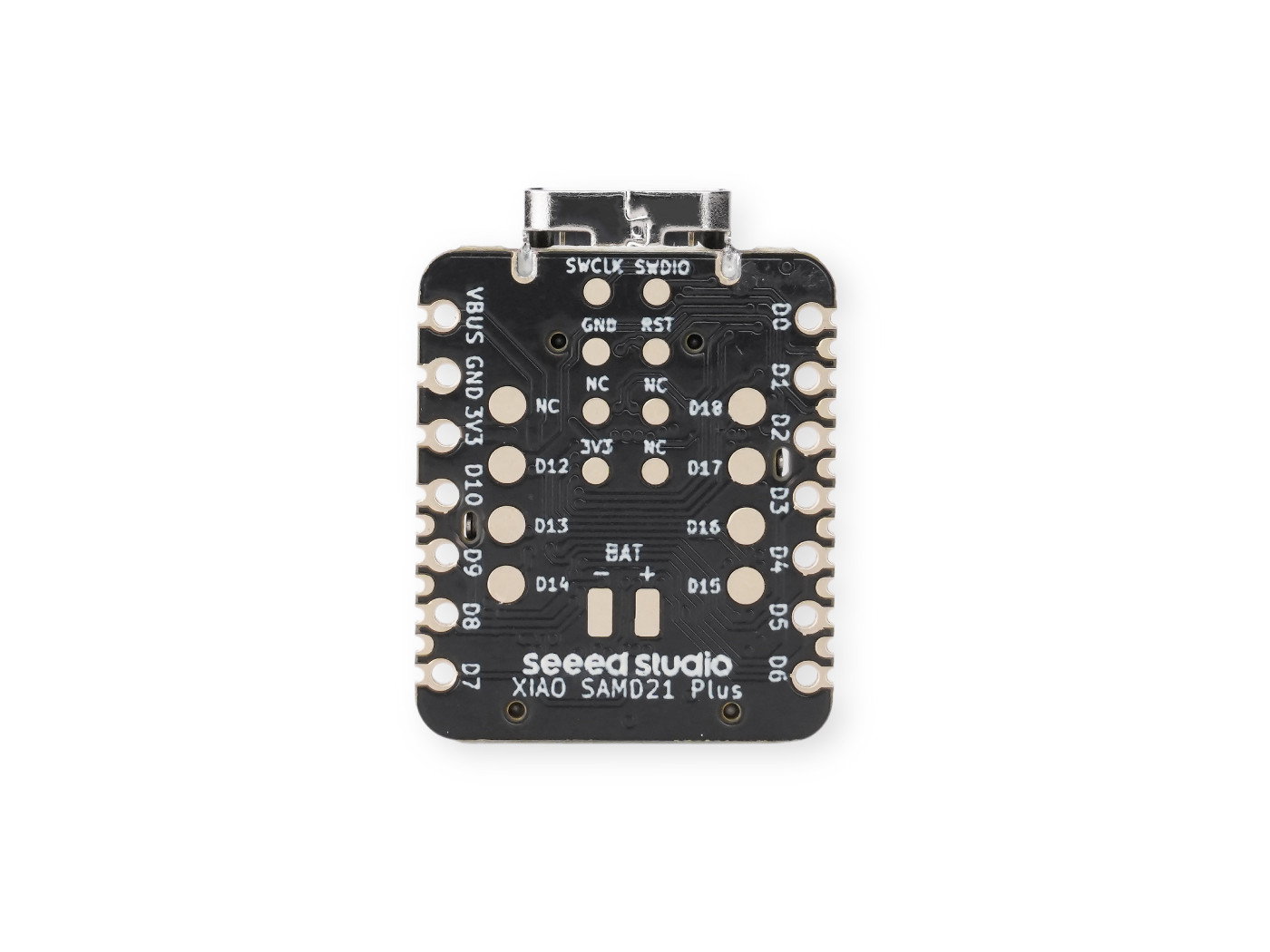

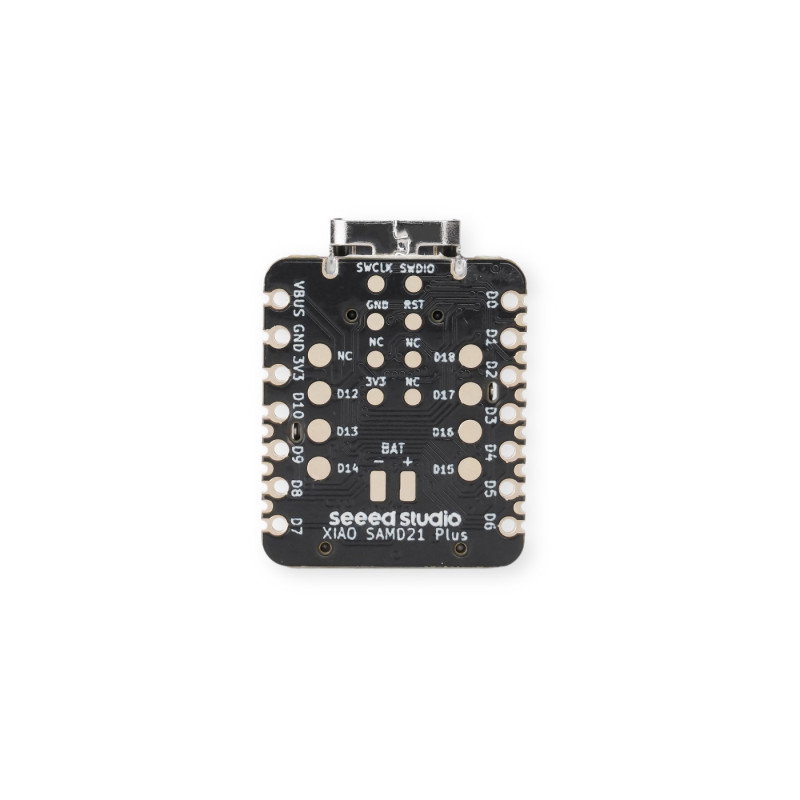

Seeed Studio XIAO SAMD21 Plus - pohled ze spodu s pájecími ploškami
Co přidává verze Plus

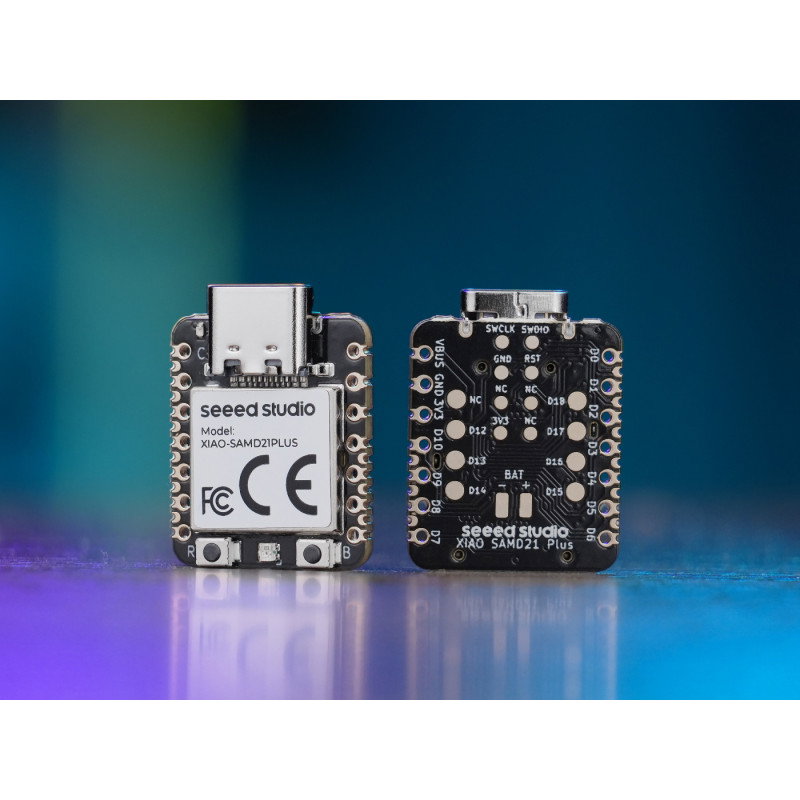

Přední strana desky má stejné 14pinové rozložení XIAO, se kterým spolupracují rozšiřující desky, jako je XIAO Expansion Board, Grove Shield for XIAO a kulatý dotykový displej 1,28" pro XIAO. Na spodní straně má verze Plus 16 dalších SMD padů s roztečí 1,27 mm, tedy pájecích plošek pro připájení desky přímo na vlastní desku plošných spojů.
Nové pady poskytují druhou sběrnici I2C a rozhraní I2S, tedy digitální audio spojení pro mikrofony a zesilovače. K padům BAT připojíte Li-ion akumulátor 3,7 V, který obvod pro správu napájení nabíjí, a jeho napětí přečtete v programu. U standardního XIAO SAMD21 napájecí pady na spodní straně nejsou vhodné pro připojení Li-ion akumulátoru, protože deska nemá nabíjecí obvod.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Je to ta pravá volba pro vás?
Je vhodná, pokud:
- stavíte zařízení USB, například makropad, klávesnici nebo MIDI kontrolér
- potřebujete mnoho analogových vstupů a výstup DAC v malém modulu
- chcete napájet projekt z Li-ion akumulátoru bez samostatné nabíječky
Zvažte jinou variantu, pokud:
- vám stačí 11 vývodů a napájení z USB: zvolte standardní XIAO SAMD21
- potřebujete více paměti RAM a dvě jádra: podívejte se na XIAO RP2040 Plus
XIAO SAMD21 Plus a standardní XIAO SAMD21
| XIAO SAMD21 Plus | XIAO SAMD21 | |
|---|---|---|
| Vývody GPIO | 27 | 11 |
| Rozhraní | 2 x I2C, UART, SPI, I2S | I2C, UART, SPI |
| Další SMD pady 1,27 mm na spodní straně | 16 | žádné |
| Nabíjení Li-ion akumulátoru | ano, přibližně 200 mA | ne |
| Tlačítka a LED | tlačítka Reset a Boot, RGB LED WS2812 | pady RST ke zkratování, LED L |
| Viz | tato stránka | XIAO SAMD21 |
Zajímavost
Touto deskou začala rodina XIAO
XIAO SAMD21, dříve nazývaný Seeeduino XIAO, byl první deskou rodiny XIAO velikosti palce. V první verzi se reset prováděl zkratováním dvou padů RST pinzetou, zatímco verze Plus má samostatná tlačítka Reset a Boot.
Nejčastější dotazy
Jak spustit režim bootloaderu?
Připojte desku k počítači a rychle dvakrát stiskněte tlačítko Reset. Deska přejde do režimu bootloaderu a čeká na nový program.
Jakou desku zvolit v Arduino IDE?
Po instalaci balíčku desek Seeed SAMD zvolte desku XIAO M0 Plus. RGB LED je připojena k pinu PA27 a její napájení zapnete pinem D11.
Jak změřit napětí akumulátoru?
Zapněte pin PB2 (VBAT_EN), přečtěte analogový vstup PB3 (AIN11_VBAT) a výsledek vynásobte dvěma. Akumulátor se nabíjí proudem přibližně 200 mA.

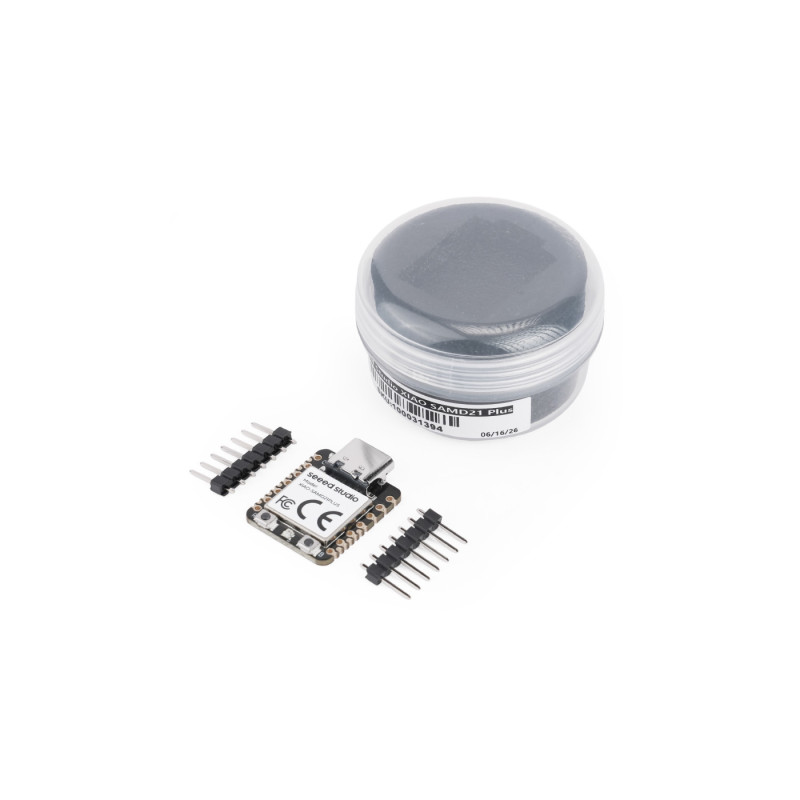

Obsah balení
- 1 x Deska Seeed Studio XIAO SAMD21 Plus
- 2 x 7pinové kolíkové lišty
Kolíkové lišty nejsou připájené.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | Microchip ATSAMD21G18A, Arm Cortex-M0+ do 48 MHz, nativní USB |
| Paměť | 32 KB SRAM, 256 KB flash |
| Bezdrátové připojení | žádné |
| Vývody | 30 GPIO: 14pinové rozložení XIAO a 16 dalších SMD padů; 27 digitálních vývodů |
| Analogové vstupy | 11 |
| Výstup DAC | 1 |
| Rozhraní | 2 x I2C, UART, SPI, I2S, pady SWD |
| Na desce | RGB LED WS2812, nabíjecí LED, tlačítka Reset a Boot |
| Správa akumulátoru | nabíječka Li-ion SGM40567 (přibližně 200 mA), ochrana BAT-3V3, měření napětí akumulátoru |
| Napájení | USB typu C 5 V; Li-ion akumulátor 3,7 V přes pady BAT |
| Software | Arduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Zephyr |
| Provozní teplota | -40 °C až 85 °C |

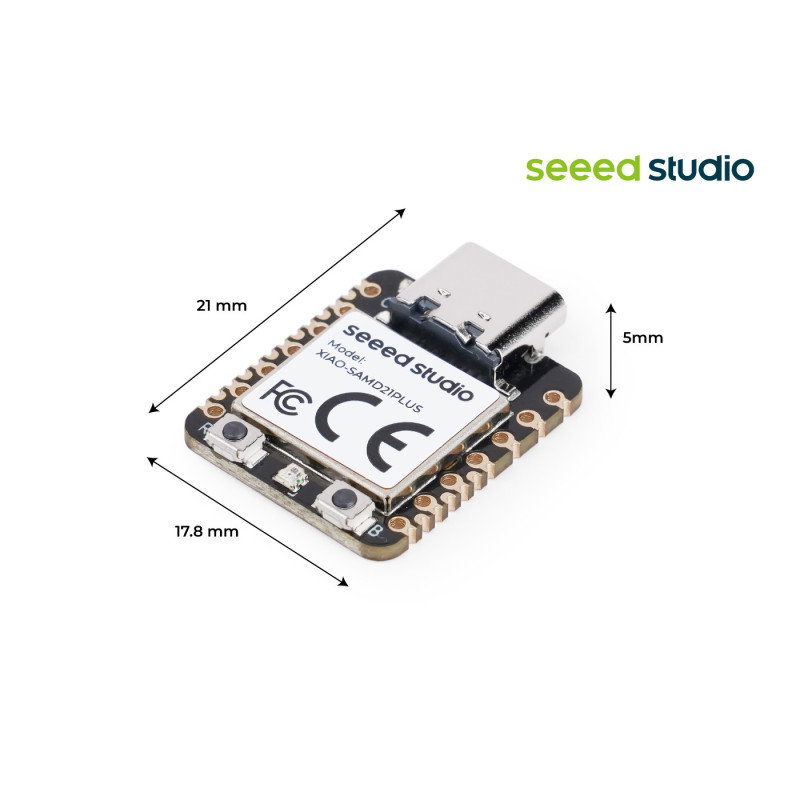

| Rozměry | 21 x 17,8 x 5 mm |
| Kód výrobce | 100031394 |
| Výrobce | Seeed Studio |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér | ATSAMD21G18 |
| UC - jádro | ARM Cortex-M0 + |
| UC - Flash paměť | 256 kB |
| UC - RAM paměť | 32 kB |
| UC - Počet jader | 1. Jedno jádro |
| UC - digitální piny | 27 |
| UC - analogový vstup | 11 |
| UC - načasování | 48 MHz |
| Převodník UC - AC | 12-bit |
| UC - USB rozhraní | USB C. |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Šířka | 4,5 cm |
| Výška | 2,5 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,01 kg |
