Seeed Xiao RP2040 Plus - 26 GPIO/nabíjení Li-ion - Arduino/MicroPython - Seeedstudio 100059977
XIAO RP2040 s 26 vývody místo 11 a nabíječkou akumulátoru: stejný čip RP2040 o velikosti 21 x 17,8 mm.
- 15 dalších SMD padů na spodní straně desky
- Nabíjení Li-ion akumulátoru přes USB typu C
- Arduino, MicroPython, CircuitPython a Rust
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
RP2040 s více vývody a napájením z akumulátoru

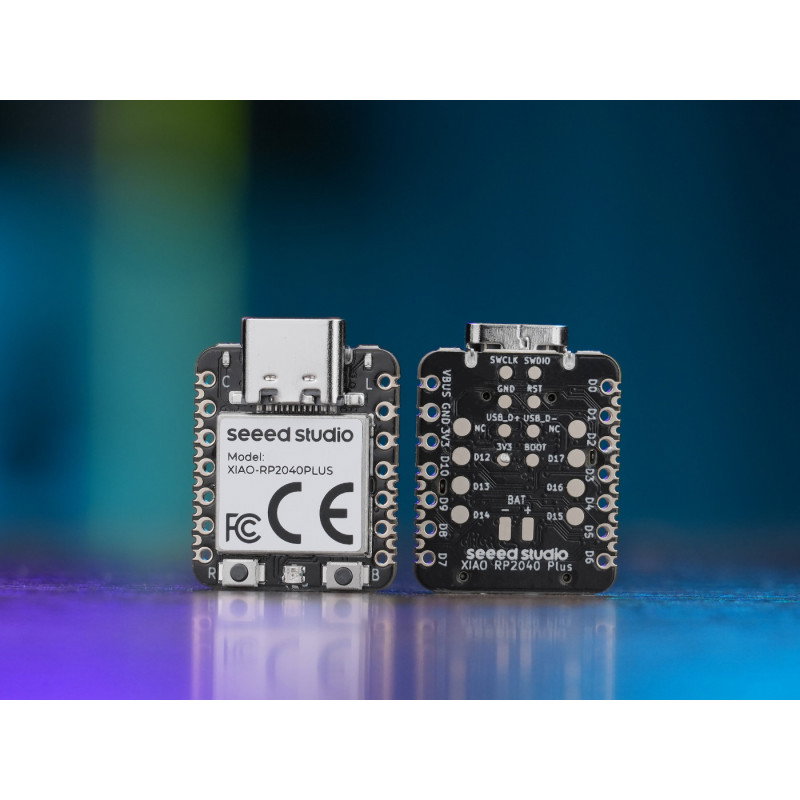

Seeed Studio XIAO RP2040 Plus je deska s mikrokontrolérem Raspberry Pi RP2040, která nabízí 26 digitálních vývodů místo 11 a nabíjí Li-ion akumulátor. To vše na pouhých 21 x 17,8 mm. Každý z těchto vývodů podporuje PWM, tedy pulzně šířkovou modulaci, kterou řídíte třeba jas LED a rychlost motorů, a 4 z nich fungují jako analogové vstupy.
Čip má dvě jádra Cortex-M0+ s taktem až 133 MHz, 264 KB SRAM a 2 MB flash, stejně jako standardní XIAO RP2040. Programy napíšete v Arduinu, MicroPythonu, CircuitPythonu, TinyGo, Rustu nebo C/C++ a konektor USB typu C slouží k napájení a nahrávání kódu.

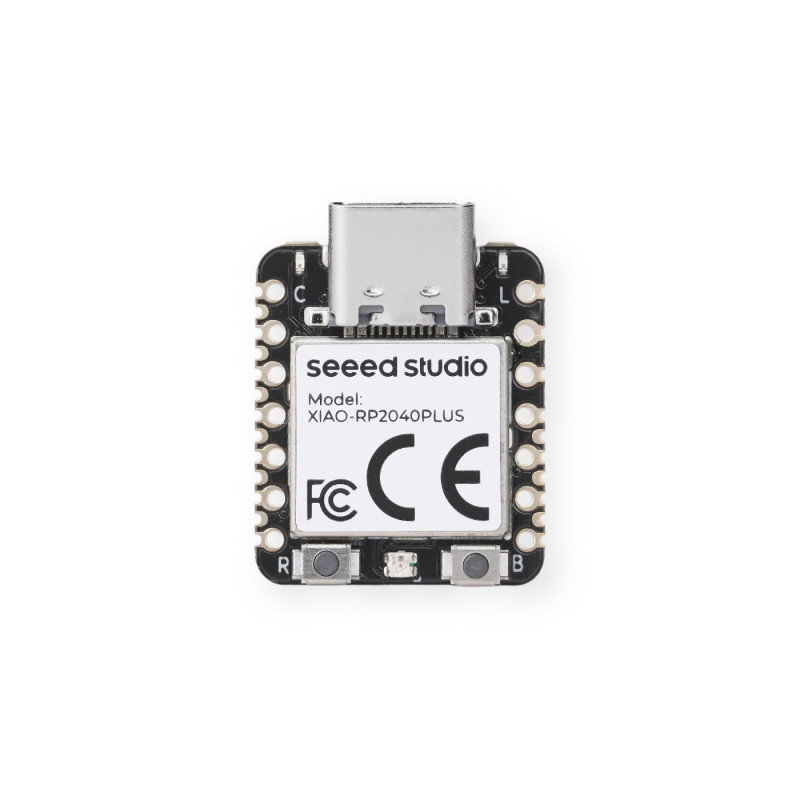

Seeed Studio XIAO RP2040 Plus - pohled shora
26 GPIO
digitálních vývodů s PWM (standardní XIAO RP2040: 11)
Li-ion
nabíjení akumulátoru 3,7 V přes USB typu C
2 x 133 MHz
dvě jádra Cortex-M0+ v čipu RP2040

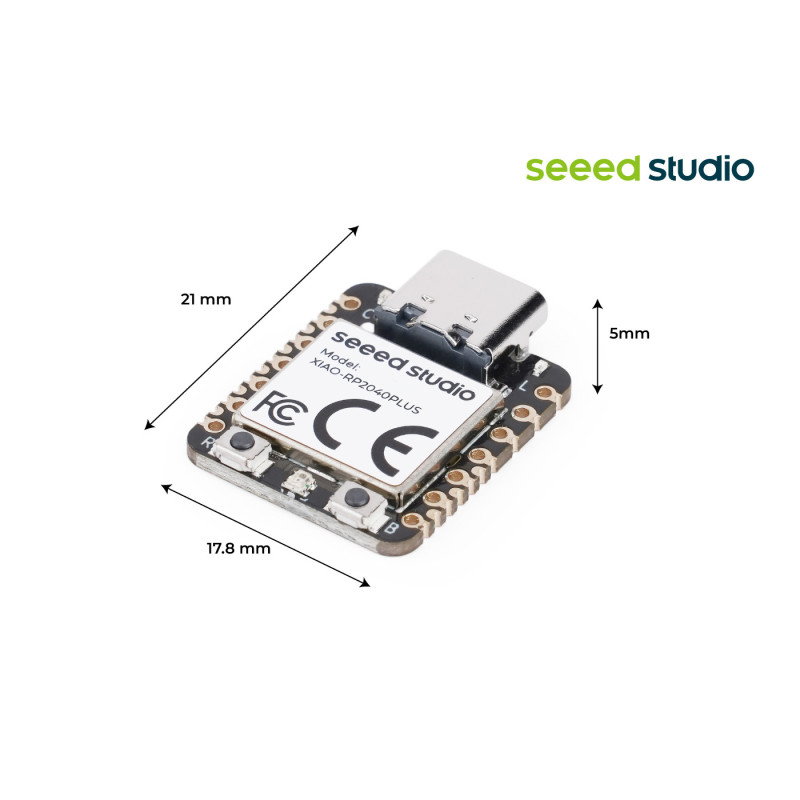

21 x 17,8 mm
rozměry desky, stejné jako u každého XIAO

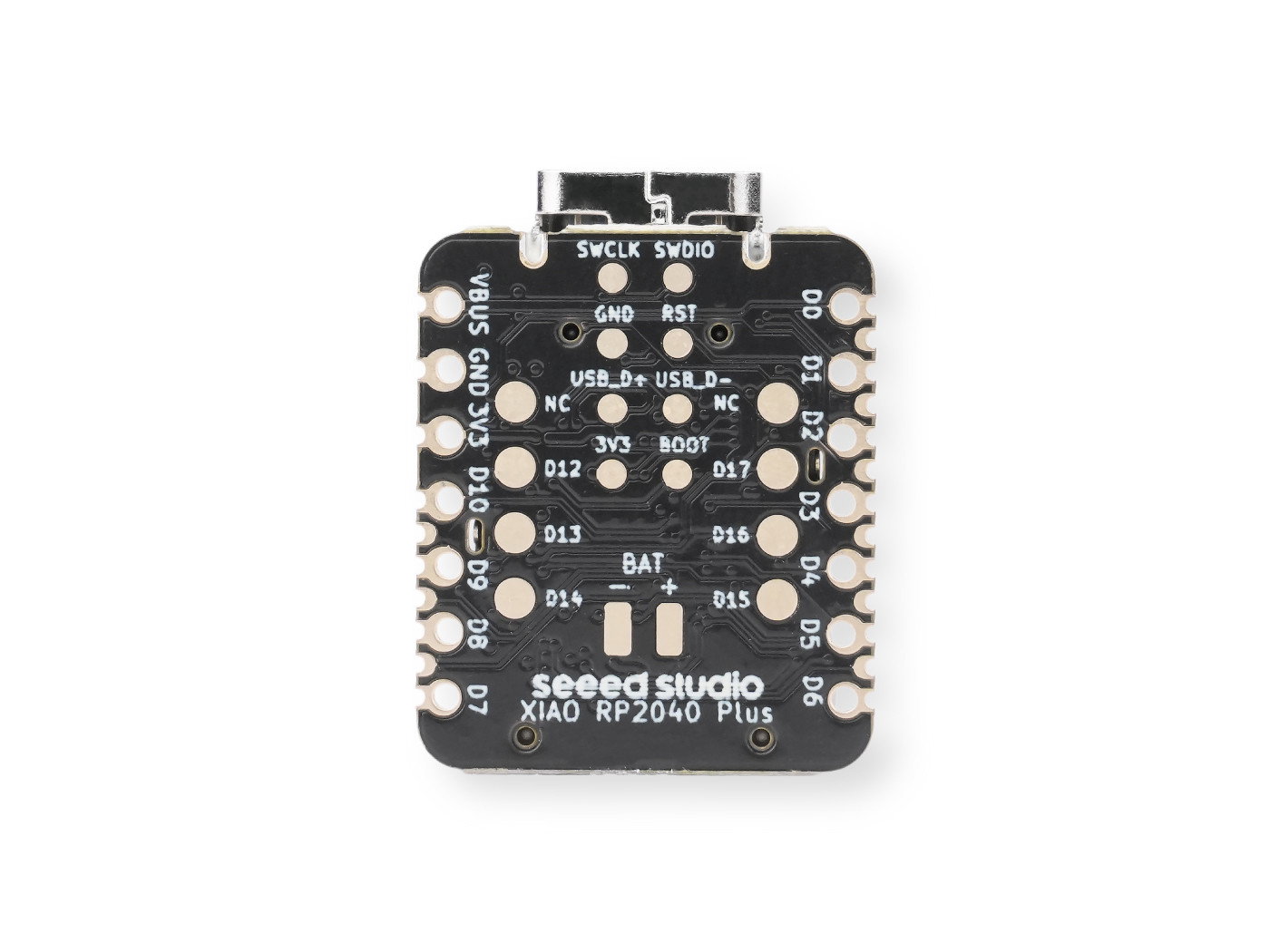

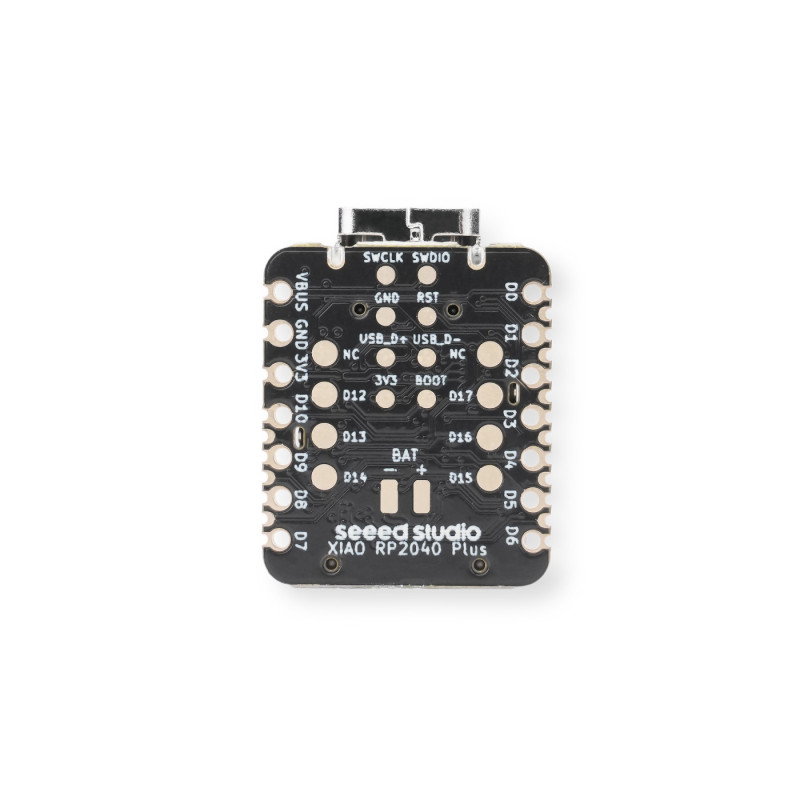

Seeed Studio XIAO RP2040 Plus - pohled ze spodu s pájecími ploškami
Co přidává verze Plus
Na přední straně má deska stejné 14pinové rozložení XIAO s roztečí 2,54 mm, takže se hodí do nepájivého pole i k rozšiřujícím deskám, jako je XIAO Expansion Board nebo Grove Shield for XIAO. Na spodní straně a po stranách je 15 dalších SMD padů s roztečí 1,27 mm, tedy pájecích plošek, přes které připájíte XIAO přímo na vlastní desku plošných spojů.
Přes nové pady získáte přístup k druhé sběrnici I2C, signálům USB D+ a D- a vývodům akumulátoru BAT+, BAT- a BAT_EN. Obvod pro správu napájení (PMIC) nabíjí akumulátor z USB, LED ukazuje nabíjení a ochrana brání tomu, aby proud z linky 3V3 tekl zpět do akumulátoru.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Je to ta pravá volba pro vás?
Je vhodná, pokud:
- potřebujete více než 11 vývodů v modulu velikosti XIAO
- stavíte zařízení napájené Li-ion akumulátorem a chcete ho nabíjet přes USB
- navrhujete vlastní desku plošných spojů, na kterou XIAO připájíte jako hotový modul
Zvažte jinou variantu, pokud:
- vám stačí 11 vývodů a napájení z USB: zvolte standardní XIAO RP2040
- potřebujete WiFi nebo Bluetooth: podívejte se na XIAO ESP32-S3 Plus
XIAO RP2040 Plus a standardní XIAO RP2040
| XIAO RP2040 Plus | XIAO RP2040 | |
|---|---|---|
| Vývody GPIO | 26 | 11 |
| Rozhraní | 2 x I2C, UART, SPI | I2C, UART, SPI |
| Další SMD pady 1,27 mm na spodní straně | 15 | žádné |
| Nabíjení Li-ion akumulátoru | ano | ne |
| Viz | tato stránka | XIAO RP2040 |
Zajímavost
Stejný procesor, více vývodů
Obě desky XIAO RP2040 mají stejný čip Raspberry Pi RP2040, 264 KB SRAM a 2 MB flash. Nabízejí tedy stejný výkon a používají stejné knihovny, verze Plus se liší vývody a podporou akumulátoru.
Nejčastější dotazy
Jak spustit režim bootloaderu?
Podržte tlačítko B (Boot) a připojte desku k počítači. V systému se objeví disk a deska čeká na nový program, i když se předchozí nahrávání nezdařilo.
Jak změřit napětí akumulátoru?
Nastavte GPIO24 (BAT_EN) do vysoké úrovně, přečtěte vstup A3 (GPIO29) a výsledek vynásobte dvěma. Po měření BAT_EN vypněte, abyste neztráceli energii. Když je BAT_EN zapnutý, A3 nefunguje jako běžný vstup.
Proč LED dioda svítí, když na pinu nastavím logickou nulu?
Uživatelské LED na XIAO RP2040 se zapínají nízkou úrovní, na rozdíl od desek Arduino. Stav LOW LED rozsvítí a stav HIGH ji zhasne.

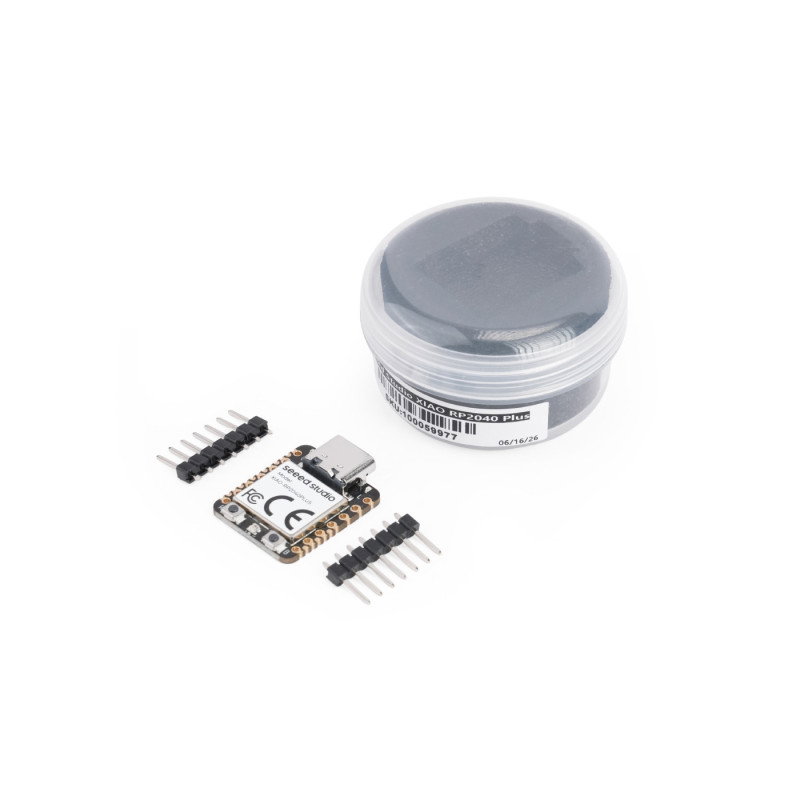

Obsah balení
- 1 x Deska Seeed Studio XIAO RP2040 Plus
- 2 x 7pinové kolíkové lišty
Kolíkové lišty nejsou připájené.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | Raspberry Pi RP2040, 2 jádra Arm Cortex-M0+ do 133 MHz, bloky PIO |
| Paměť | 264 KB SRAM, 2 MB flash |
| Bezdrátové připojení | žádné |
| Vývody | 29 GPIO: 14pinové rozložení XIAO a 15 dalších SMD padů; 26 digitálních vývodů |
| PWM | 26 vývodů |
| Analogové vstupy | 4 (A3 sdílený s měřením napětí akumulátoru) |
| Rozhraní | 2 x I2C, UART, SPI, pady SWD, pady USB D+/D- |
| Na desce | uživatelská LED, nabíjecí LED, RGB LED WS2812B, tlačítka Reset a Boot |
| Správa akumulátoru | nabíječka Li-ion SGM40567, ochrana BAT-3V3, měření napětí akumulátoru |
| Napájení | USB typu C 5 V; Li-ion akumulátor 3,7 V přes pady BAT |
| Konektor USB | USB typu C (USB 1.1 Full-Speed) |
| Software | Arduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Rust, Zephyr, C/C++ SDK |
| Provozní teplota | -20 °C až 70 °C |
| Rozměry | 21 x 17,8 x 5 mm |
| Kód výrobce | 100059977 |
| Výrobce | Seeed Studio |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér | RP2040 |
| UC - jádro | ARM Cortex-M0 + |
| UC - Flash paměť | 2 MB |
| UC - RAM paměť | 264 kB |
| UC - Počet jader | 2. Dvoujádrový procesor |
| UC - digitální piny | 26 |
| UC - analogový vstup | 4 |
| UC - načasování | 133 MHz |
| Převodník UC - AC | 12-bit |
| UC - USB rozhraní | USB C. |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Hmotnost | 0,01 kg |
