Seeed Xiao ESP32-S3 Plus - WiFi/Bluetooth - 16 MB flash - Arduino/MicroPython - Seeedstudio 102010671

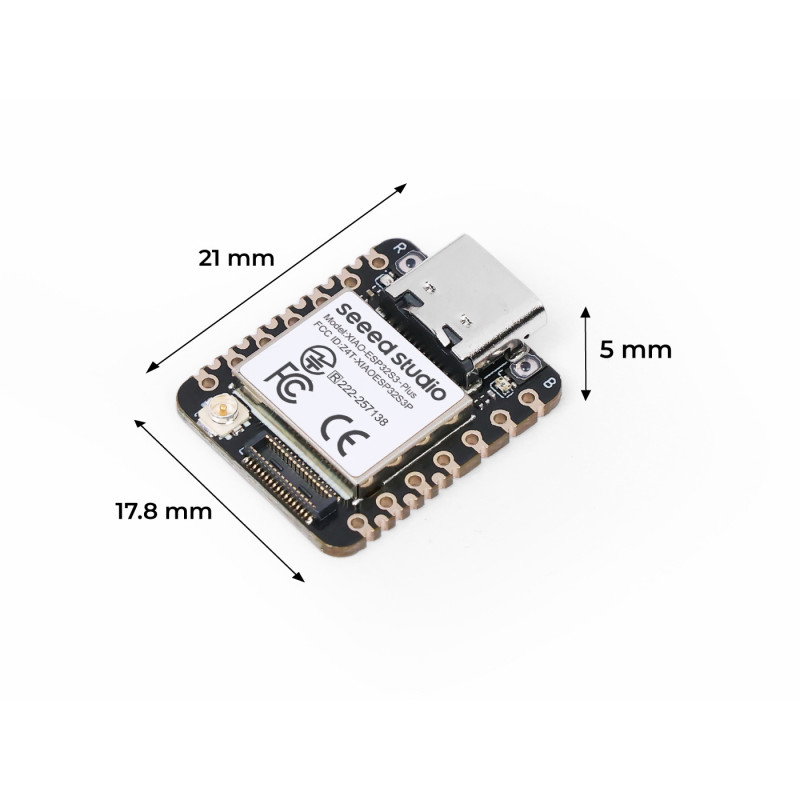

XIAO ESP32-S3 s dvojnásobnou pamětí flash a 18 vývody GPIO: WiFi a Bluetooth na desce 21 x 17,8 mm.
- 16 MB flash a 8 MB PSRAM
- 9 dalších SMD padů a konektor B2B
- Anténa U.FL v balení
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
ESP32-S3 s větší pamětí a dalšími vývody
Seeed Studio XIAO ESP32-S3 Plus je dvoujádrová deska s ESP32-S3, WiFi a Bluetooth, která má na 21 x 17,8 mm 18 univerzálních vývodů a 16 MB paměti flash. Dvě jádra Xtensa LX7 běží na frekvenci až 240 MHz a 8 MB PSRAM, tedy další pracovní paměti, pojme vyrovnávací paměti obrazu a zvuku i modely strojového učení.

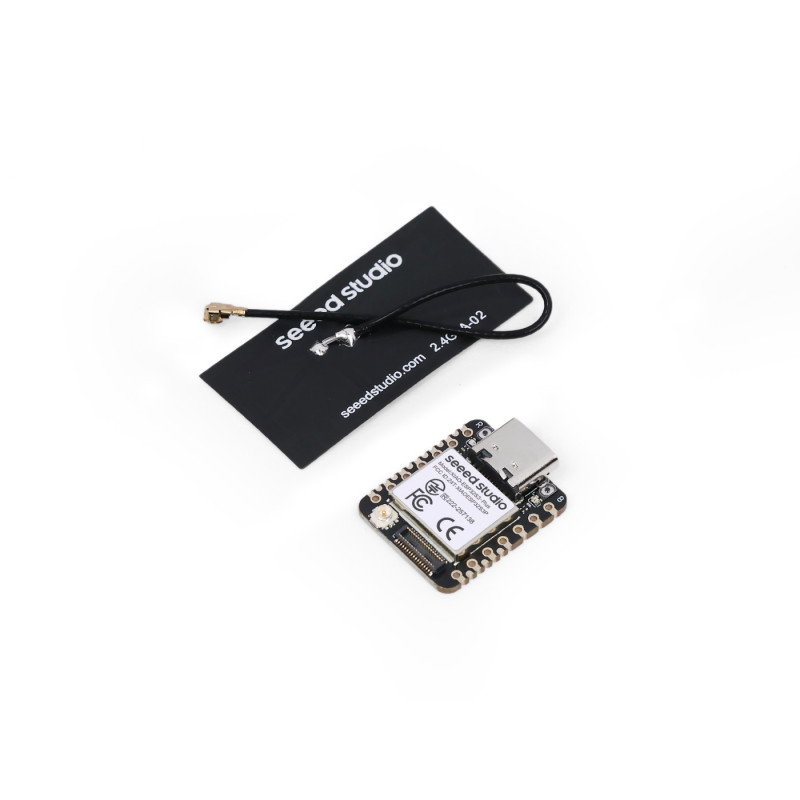

Deska se připojuje přes WiFi 2,4 GHz a BLE 5.0, tedy Bluetooth Low Energy, a v balení je externí anténa pro konektor U.FL. Výrobce uvádí, že s touto anténou dosah přesahuje 100 m. Desku naprogramujete v Arduinu, MicroPythonu nebo ESP-IDF a Li-ion akumulátor nabíjí proudem 100 mA.

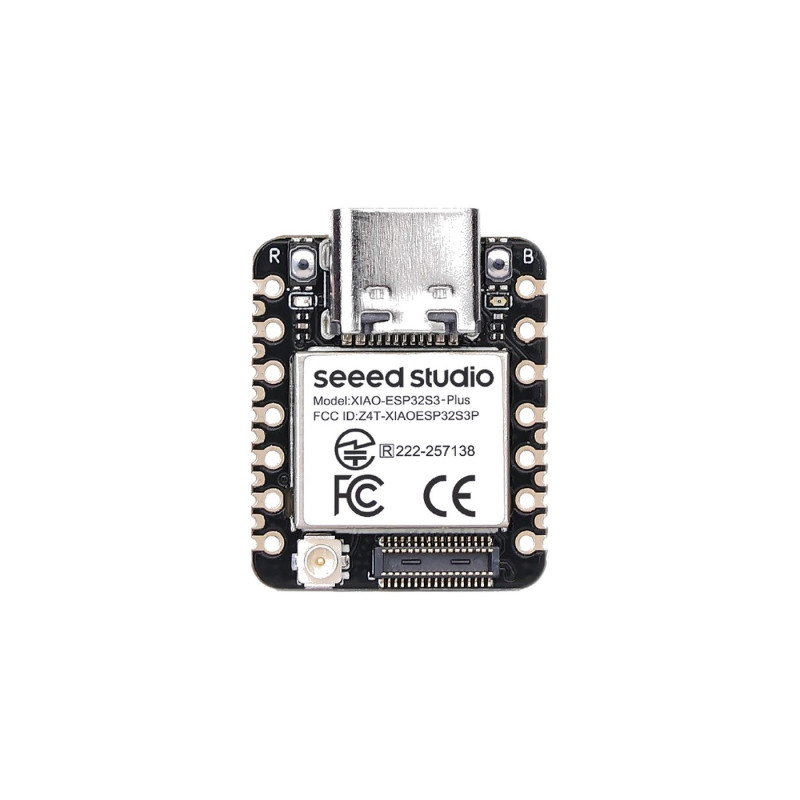

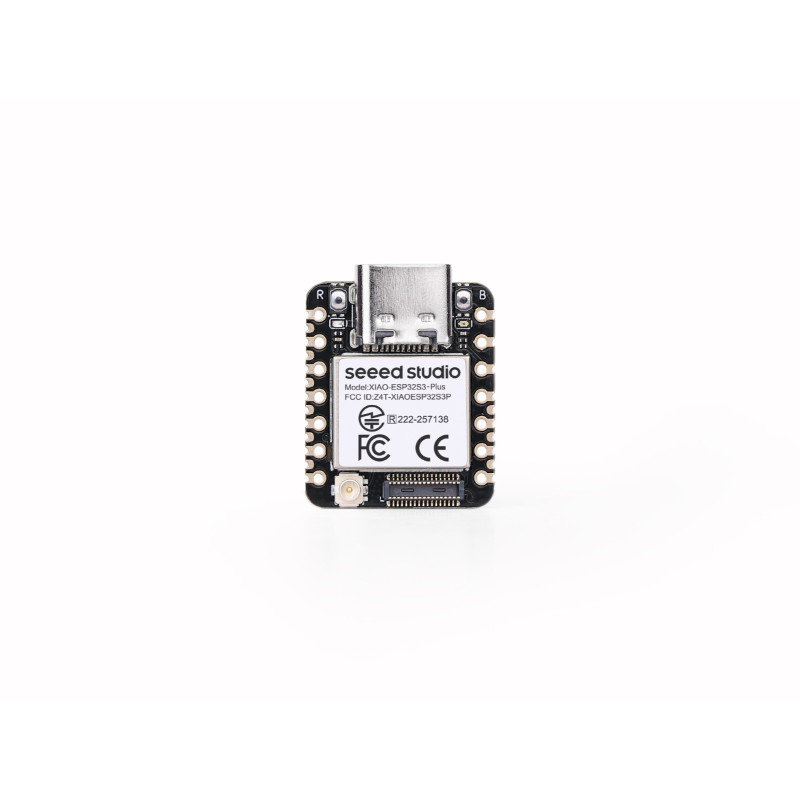

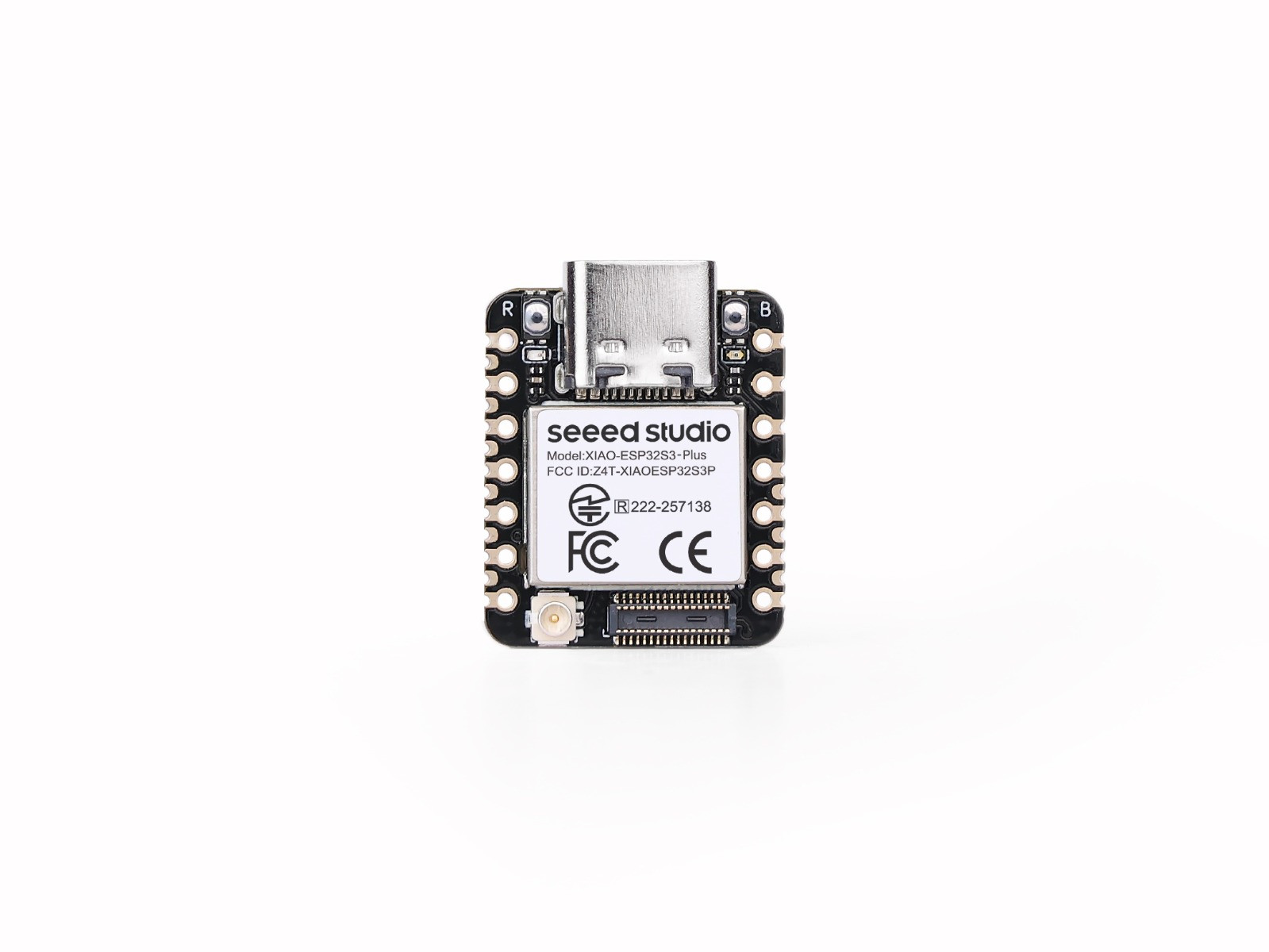

Seeed Studio XIAO ESP32-S3 Plus - pohled shora
16 MB
paměti flash (standardní XIAO ESP32-S3: 8 MB)
18 GPIO
vývodů (standardní XIAO ESP32-S3: 11)
WiFi a BLE 5.0
s externí anténou U.FL v balení
2 x 240 MHz
dvě jádra Xtensa LX7
Čím se tento model vyznačuje
Dvakrát více paměti flash než standardní XIAO ESP32-S3
XIAO ESP32-S3 Plus má 16 MB flash, takže pojme větší program, soubory webových stránek i záznam dat, a jeho 9 dalších vývodů poskytuje druhý UART, druhé SPI a I2S. Pamatujte, že v hlubokém spánku odebírá 33,51 µA, takže pro senzor, který má roky běžet na baterii, je lepší zvolit XIAO nRF54LM20A.
16 MB
paměti flash (standardní XIAO ESP32-S3: 8 MB)
18 GPIO
vývodů (standardní XIAO ESP32-S3: 11)
100 mA
rychlý nabíjecí proud akumulátoru (standardní XIAO ESP32-S3: 50 mA)

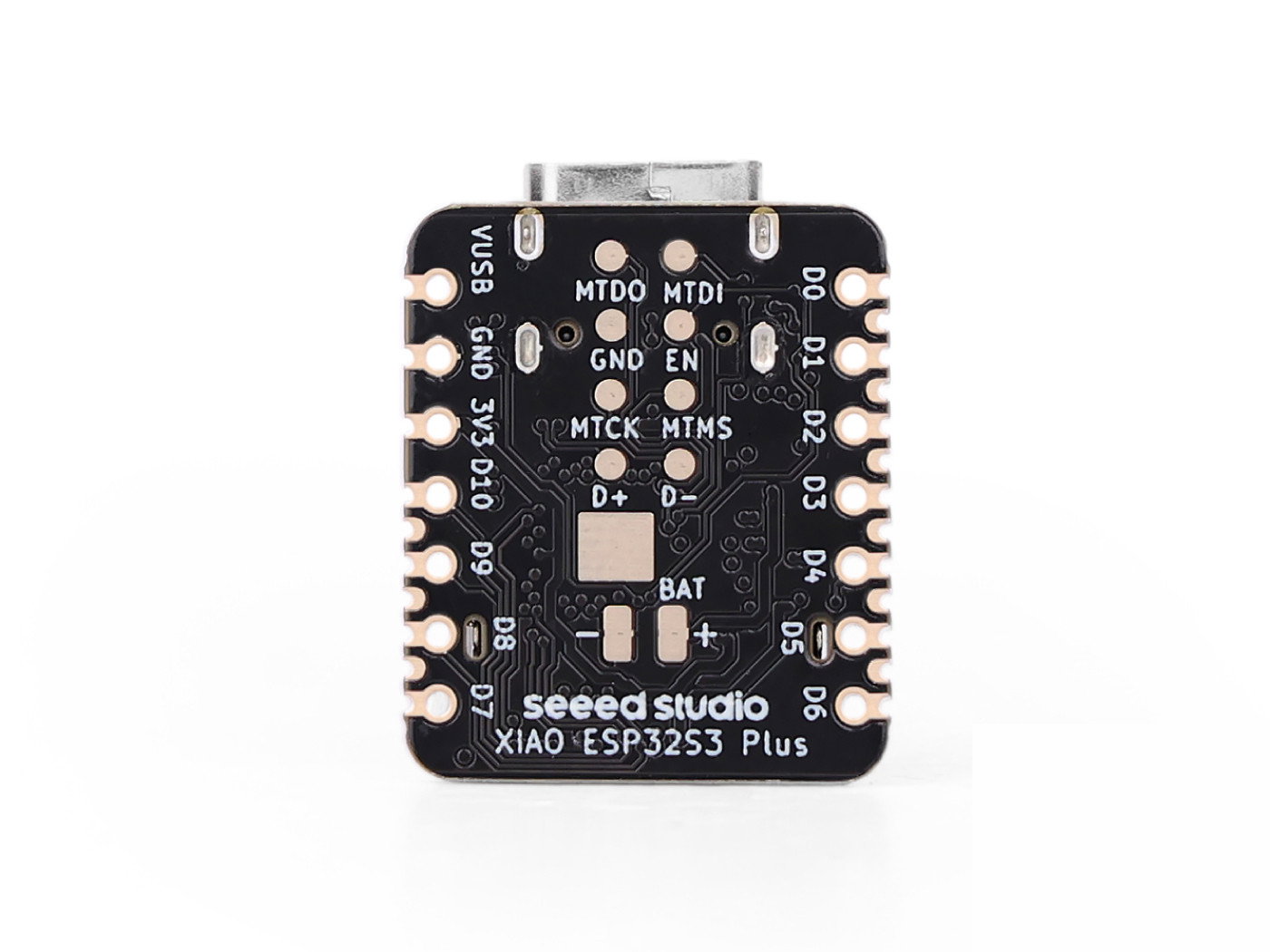

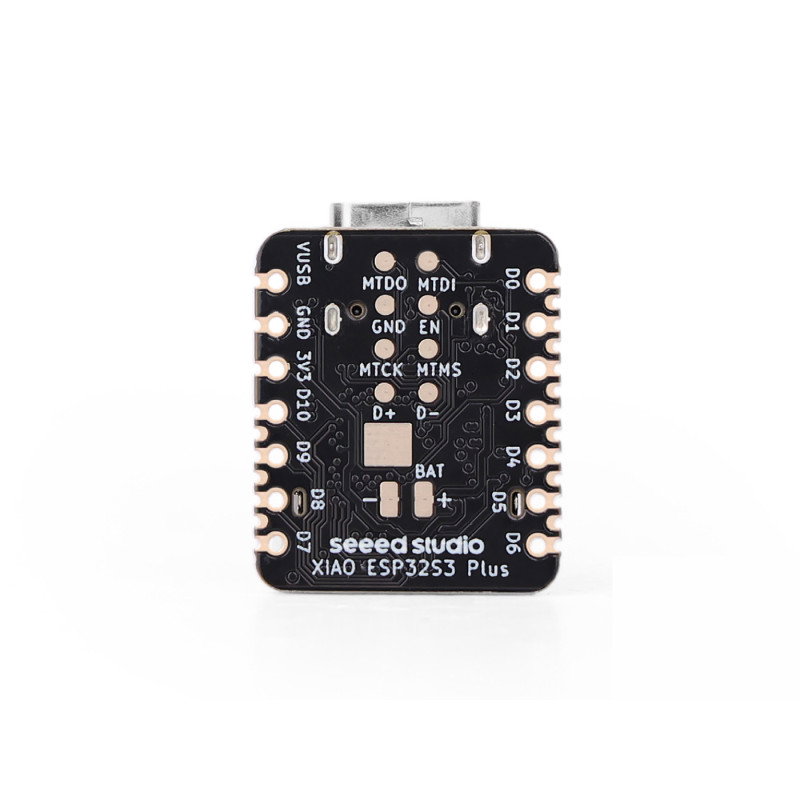

Seeed Studio XIAO ESP32-S3 Plus - pohled ze spodu s pájecími ploškami
Co přidává verze Plus
Na okrajích a spodní straně desky je 9 dalších vývodů ve formě SMD padů s roztečí 1,27 mm, tedy půlotvorů a pájecích plošek, přes které připájíte XIAO na vlastní desku plošných spojů. Poskytují druhý UART, druhé SPI a I2S, tedy digitální audio rozhraní. Pady akumulátoru, pady ladicího rozhraní JTAG a signály USB D+ a D- mají stejné rozložení jako u ostatních desek XIAO Plus.
Verze Plus má také konektor B2B, tedy zásuvku, přes kterou se rozšiřující moduly připojují přímo k desce. Přední strana desky zůstává beze změny, takže deska pasuje k rozšiřujícím deskám, jako je XIAO Expansion Board, Grove Shield for XIAO nebo modul GNSS L76K pro XIAO.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Je to ta pravá volba pro vás?
Je vhodná, pokud:
- potřebujete WiFi a Bluetooth a více než 11 vývodů v modulu velikosti XIAO
- se váš program, soubory nebo záznam dat nevejdou do 8 MB flash
- navrhujete vlastní desku plošných spojů, na kterou XIAO připájíte jako hotový modul
Zvažte jinou variantu, pokud:
- vám stačí 11 vývodů a 8 MB flash: zvolte standardní XIAO ESP32-S3
- zařízení má roky běžet na baterii a stačí vám Bluetooth: podívejte se na XIAO nRF54LM20A
XIAO ESP32-S3 Plus a standardní XIAO ESP32-S3
| XIAO ESP32-S3 Plus | XIAO ESP32-S3 | |
|---|---|---|
| Paměť | 8 MB PSRAM, 16 MB flash | 8 MB PSRAM, 8 MB flash |
| Vývody GPIO | 18 | 11 |
| Rozhraní | 2 x UART, 2 x SPI, I2C, I2S, konektor B2B | UART, I2C, SPI |
| Další SMD pady 1,27 mm na spodní straně | 9 | žádné |
| Nabíjení Li-ion akumulátoru | ano, 100 mA | ano, 50 mA |
| Odběr proudu v hlubokém spánku | 33,51 µA | 14 µA |
| Viz | tato stránka | XIAO ESP32-S3 |
Porovnání rodiny XIAO Plus
| XIAO ESP32-S3 Plus | XIAO nRF52840 Sense Plus | XIAO RP2040 Plus | XIAO SAMD21 Plus | |
|---|---|---|---|---|
| Čip | ESP32-S3R8, 2 x Xtensa LX7 240 MHz | nRF52840, Cortex-M4F 64 MHz | RP2040, 2 x Cortex-M0+ 133 MHz | SAMD21G18, Cortex-M0+ 48 MHz |
| Paměť | 8 MB PSRAM, 16 MB flash | 256 KB RAM, 1 MB + 2 MB flash | 264 KB SRAM, 2 MB flash | 32 KB SRAM, 256 KB flash |
| Bezdrátové připojení | WiFi 2,4 GHz, BLE 5.0 | BLE 5.4, Bluetooth Mesh, NFC | žádné | žádné |
| Senzory | žádné | senzor pohybu IMU, mikrofon | žádné | žádné |
| Vývody GPIO | 18 | 20 | 26 | 27 |
| Analogové vstupy | 9 | 6 | 4 | 11 a výstup DAC |
| Rozhraní | 2 x UART, 2 x SPI, I2C, I2S, konektor B2B | 2 x UART, 2 x SPI, I2C, I2S, NFC | 2 x I2C, UART, SPI | 2 x I2C, UART, SPI, I2S |
| Další SMD pady 1,27 mm na spodní straně | 9 | 9 | 15 | 16 |
| Nabíjení Li-ion akumulátoru | ano, 100 mA | ano, 50 nebo 100 mA | ano | ano, přibližně 200 mA |
| Viz | tato stránka | XIAO nRF52840 Sense Plus | XIAO RP2040 Plus | XIAO SAMD21 Plus |
Zajímavost
Dosah přes 100 m z desky velikosti palce
Výrobce uvádí, že XIAO ESP32-S3 Plus s přiloženou anténou na konektor U.FL se připojí na vzdálenost přes 100 m. Anténa je součástí balení a zapojíte ji do miniaturní zásuvky na desce.
Nejčastější dotazy
Pasuje kamera z verze Sense?
Ne. Konektor B2B na XIAO ESP32-S3 Plus nespolupracuje s modulem kamery z XIAO ESP32-S3 Sense a deska nemá ani slot na kartu microSD.
Jak připojit akumulátor?
Li-ion akumulátor 3,7 V připájejte k padům BAT na spodní straně desky. Červená LED během nabíjení bliká a zhasne, když je akumulátor nabitý.
Kolik proudu odebírá ve spánku?
Při napájení 3,8 V deska v hlubokém spánku odebírá 33,51 µA, v lehkém spánku 2,45 mA a při aktivní WiFi přibližně 81 mA.

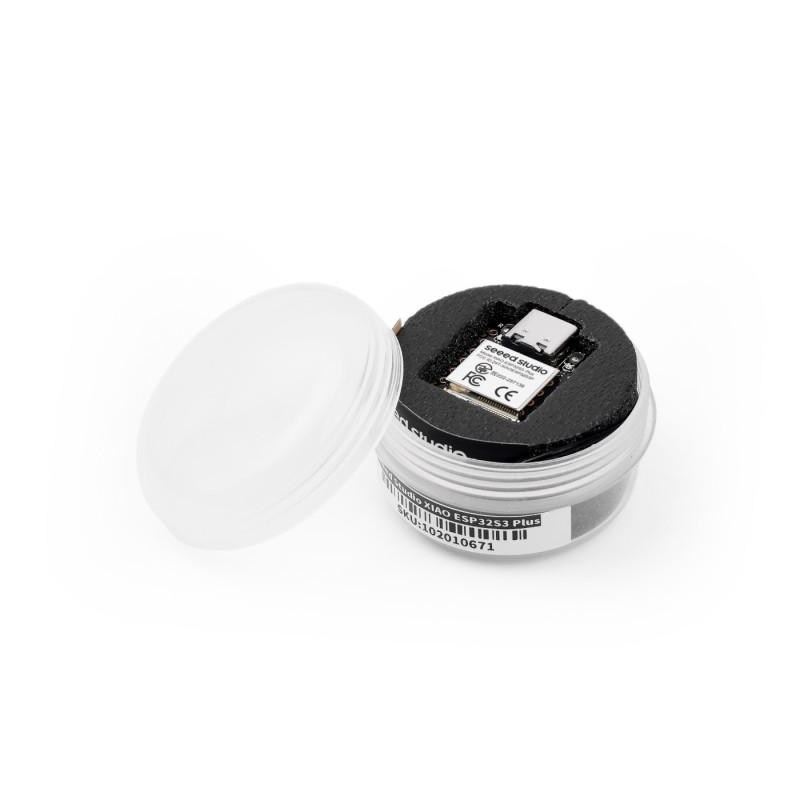

Obsah balení
- 1 x Deska Seeed Studio XIAO ESP32-S3 Plus
- 1 x Anténa 2,4 GHz pro konektor U.FL
- 2 x 7pinové kolíkové lišty
Kolíkové lišty nejsou připájené.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | ESP32-S3R8, 2 32bitová jádra Xtensa LX7 do 240 MHz |
| Paměť | 8 MB PSRAM, 16 MB flash |
| Bezdrátové připojení | WiFi 2,4 GHz, Bluetooth Low Energy 5.0, Bluetooth Mesh |
| Anténa | externí pro konektor U.FL, v balení; dosah přes 100 m podle výrobce |
| Vývody | 18 GPIO s PWM, z toho 9 dalších SMD padů 1,27 mm |
| Analogové vstupy | 9 |
| Rozhraní | 2 x UART, I2C, I2S, 2 x SPI, konektor B2B, pady JTAG |
| Na desce | uživatelská LED, nabíjecí LED, tlačítka Reset a Boot |
| Nabíjení akumulátoru | 100 mA rychlé, 0,9 mA udržovací |
| Odběr proudu | provoz 28 mA (USB 5 V), 35 mA (akumulátor 3,8 V); WiFi 81 mA; BLE 101 mA |
| Režimy spánku (3,8 V) | Modem-sleep 31,6 mA, Light-sleep 2,45 mA, Deep sleep 33,51 µA |
| Výstup 3V3 | až 700 mA |
| Napájení | USB typu C 5 V; Li-ion akumulátor 3,7 V přes pady BAT |
| Software | Arduino, MicroPython, ESP-IDF |
| Provozní teplota | -20 °C až 65 °C |
| Rozměry | 21 x 17,8 x 5 mm |
| Kód výrobce | 102010671 |
| Výrobce | Seeed Studio |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér |
|
| UC - jádro | Tensilica Xtensa LX7 |
| UC - Flash paměť | 16 MB |
| UC - RAM paměť | 8 MB |
| UC - Počet jader | 2. Dvoujádrový procesor |
| UC - digitální piny | 18 |
| UC - analogový vstup | 9 |
| UC - načasování | 240 MHz |
| Převodník UC - AC | 12-bit |
| UC - WiFi modul | Ano |
| UC - USB rozhraní | USB C. |
| UC - Bluetooth | Ano |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Komunikace |
|
| Šířka | 4,5 cm |
| Výška | 2,5 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,01 kg |
