Seeed Xiao nRF54LM20A - BLE 6.0/Thread/ZigBee/Matter/NFC - Seeedstudio 100023651

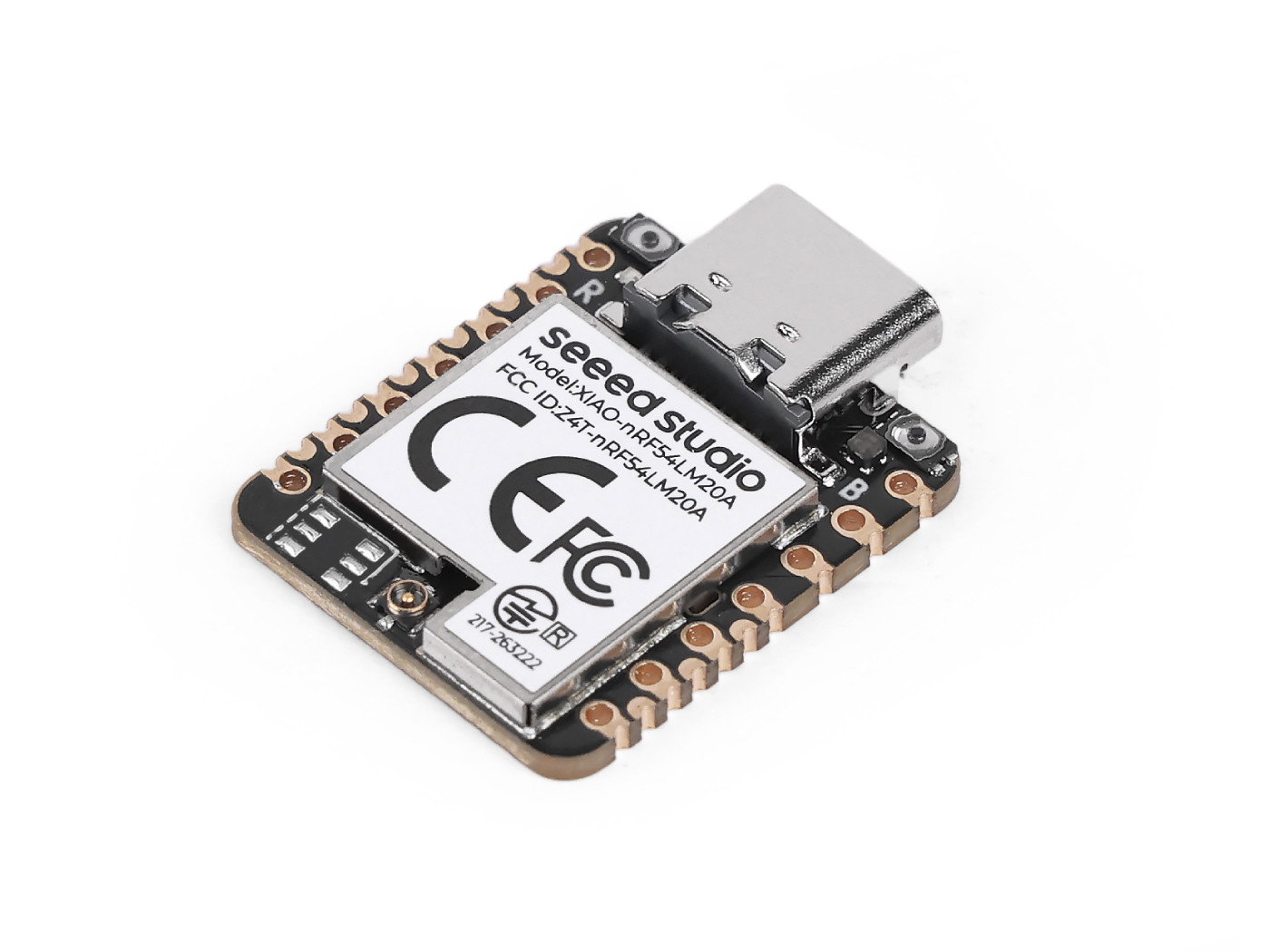

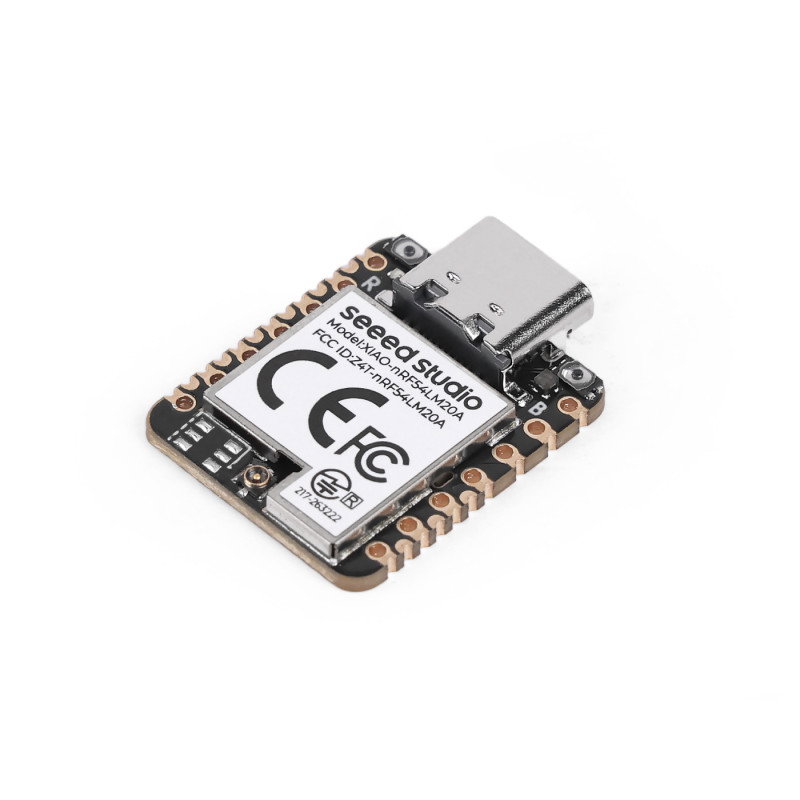

Bluetooth 6.0, Thread a Matter v desce XIAO, která ve spánku odebírá 4,76 µA: čip Nordic nRF54LM20A o velikosti 21 x 17,8 mm.
- 28 vývodů GPIO a 9 analogových vstupů
- 512 KB RAM a 8 MB flash
- Anténa FPC 2,4 GHz v balení
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Bluetooth 6.0 a sítě chytré domácnosti v desce XIAO
Seeed Studio XIAO nRF54LM20A je deska s čipem Nordic nRF54LM20A, která podporuje Bluetooth LE 6.0, Thread, Zigbee a Matter a ve spánku odebírá přibližně 4,76 µA. Thread, Zigbee a Matter jsou protokoly sítí chytré domácnosti, takže na této desce postavíte senzor, který spolupracuje s bránami a systémy automatizace.
Bluetooth 6.0 podporuje Channel Sounding, tedy měření vzdálenosti mezi zařízeními Bluetooth, a NFC, tedy komunikace na krátkou vzdálenost, umožňuje například spárovat zařízení přiložením kompatibilního telefonu. Jádro Cortex-M33 128 MHz pracuje společně s koprocesorem RISC-V, k dispozici máte 512 KB RAM, 2 MB energeticky nezávislé paměti NVM a 8 MB flash a desku naprogramujete v nRF Connect SDK, Zephyru nebo PlatformIO.

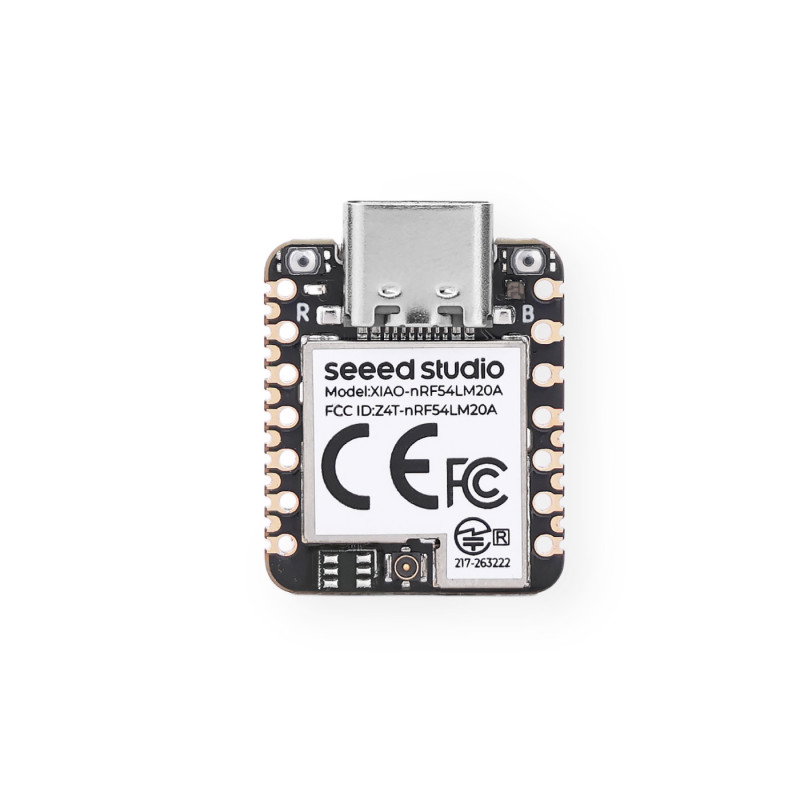

Seeed Studio XIAO nRF54LM20A - pohled shora
BLE 6.0
Bluetooth LE s Channel Sounding a Thread, Zigbee a Matter
28 GPIO
vývodů na okrajích a spodní straně desky
4,76 µA
odběr proudu v režimu System OFF při napájení z akumulátoru 3,7 V
512 KB
paměti RAM a 8 MB flash na desce

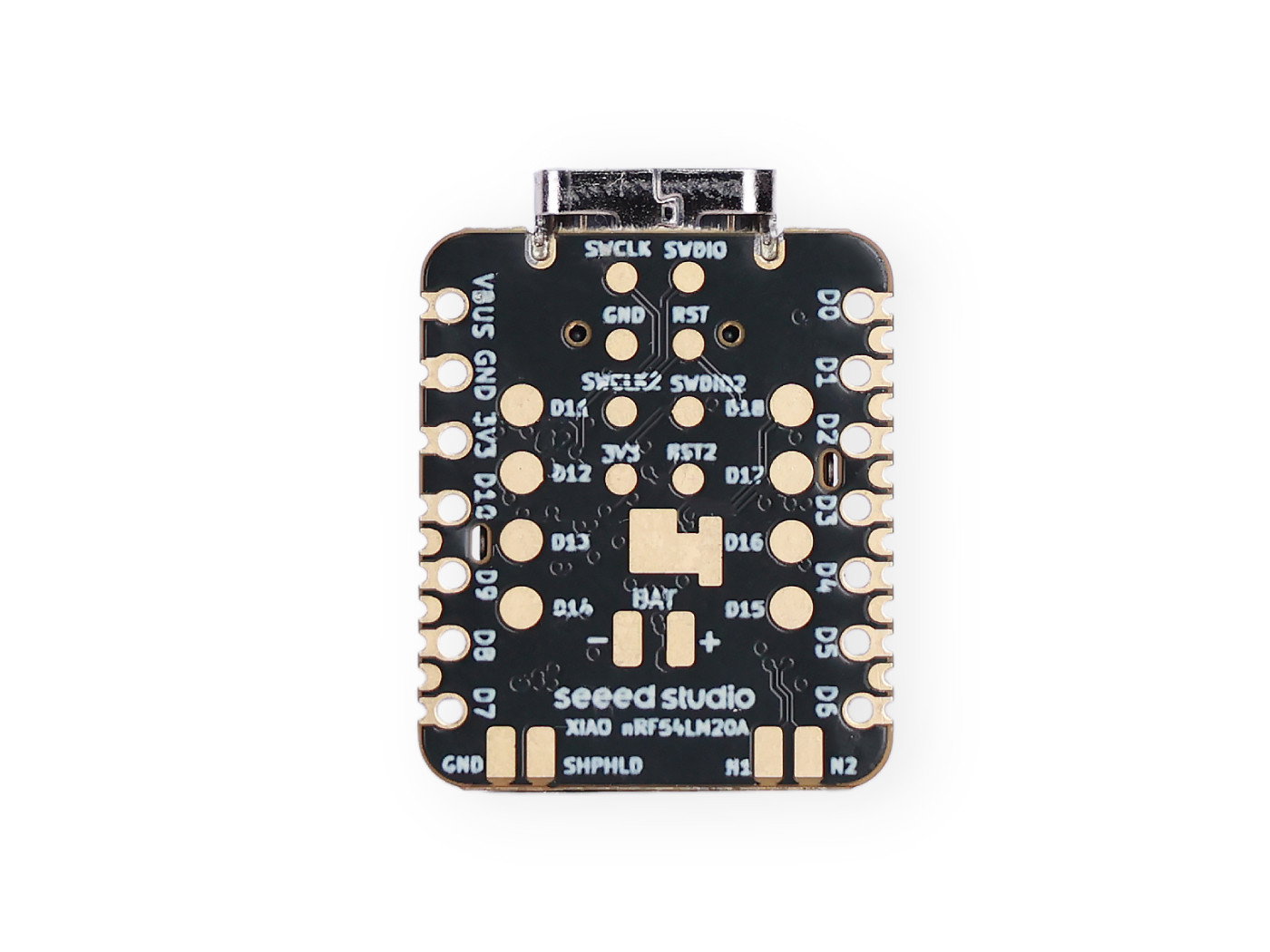

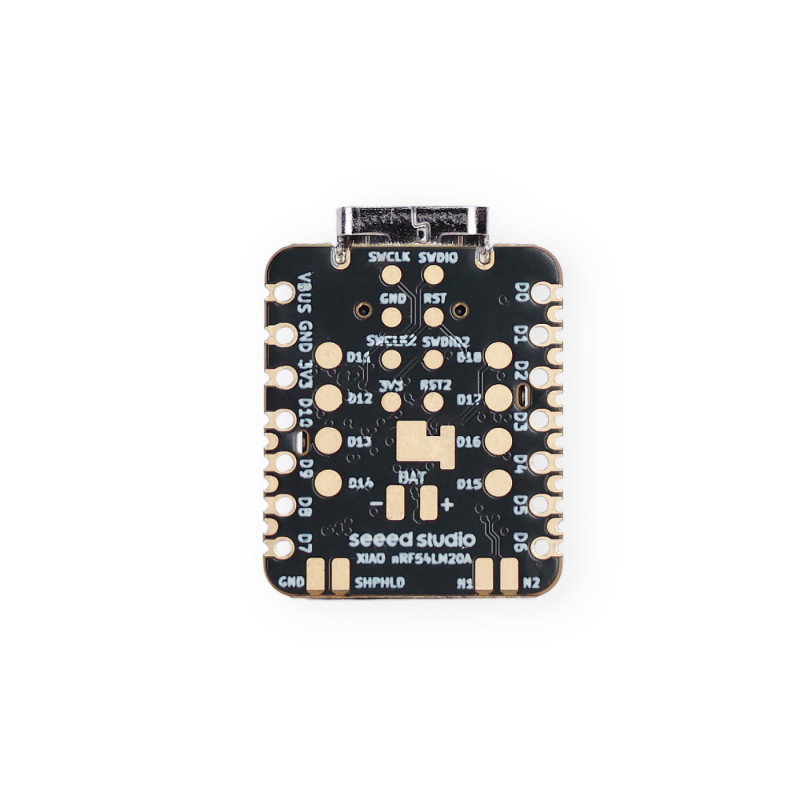

Seeed Studio XIAO nRF54LM20A - pohled ze spodu s pájecími ploškami
Vývody jako u XIAO Plus už od první verze
XIAO nRF54LM20A nemá samostatnou verzi Plus, protože další pady má od začátku: na spodní straně desky jsou vývody D11-D18, druhý pár SWD pro ladění, kontakty antény NFC a pin SHPHLD pro přepravní režim, tedy režim minimálního odběru po dobu skladování. Spolu s předním 14pinovým rozložením XIAO tak získáte 28 vývodů GPIO, tedy univerzálních vstupních a výstupních pinů.
Napájení řídí čip Nordic nPM1300: nabíjí Li-ion akumulátor z USB typu C, stabilizuje napětí a měří stav akumulátoru přes I2C. Přední strana desky má standardní rozložení XIAO, takže senzory Grove připojíte přes Grove Shield for XIAO nebo XIAO Expansion Board.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Je to ta pravá volba pro vás?
Je vhodná, pokud:
- stavíte senzor na baterii, který má měsíce pracovat bez nabíjení
- vytváříte zařízení pro síť Thread, Zigbee nebo Matter
- chcete vyzkoušet Channel Sounding s Bluetooth 6.0
Zvažte jinou variantu, pokud:
- potřebujete senzor pohybu a mikrofon: zvolte XIAO nRF54LM20A Sense
- chcete programovat v MicroPythonu nebo CircuitPythonu: podívejte se na XIAO nRF52840 Sense Plus
Porovnání desek XIAO s Bluetooth
| XIAO nRF54LM20A | XIAO nRF54LM20A Sense | XIAO nRF52840 Sense | |
|---|---|---|---|
| Čip | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF52840, Cortex-M4F 64 MHz |
| Paměť | 512 KB RAM, 2 MB NVM + 8 MB flash | 512 KB RAM, 2 MB NVM + 8 MB flash | 256 KB RAM, 1 MB + 2 MB flash |
| Bezdrátové připojení | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 5.4, Bluetooth Mesh, NFC |
| Anténa | externí IPEX4, v balení | externí IPEX4, v balení | vestavěná |
| Senzory | žádné | senzor pohybu IMU, mikrofon | senzor pohybu IMU, mikrofon |
| Vývody GPIO | 28 | 28 | 11 |
| Analogové vstupy | 9 | 9 | 6 |
| Nabíjení Li-ion akumulátoru | ano, PMIC nPM1300 | ano, PMIC nPM1300 | ano, 50 nebo 100 mA |
| Odběr proudu v hlubokém spánku | 4,76 µA | 4,76 µA | méně než 5 µA |
| Viz | tato stránka | XIAO nRF54LM20A Sense | XIAO nRF52840 Sense |
Zajímavost
0,33 µA v přepravním režimu
Čip nPM1300 má přepravní režim, ve kterém deska odebírá z akumulátoru pouhých 0,33 µA. To je více než 14krát méně než v režimu System OFF, kde odběr činí přibližně 4,76 µA, takže zařízení s akumulátorem může dlouho čekat ve skladu.
Nejčastější dotazy
Musí se anténa namontovat?
Ano, výrobce její montáž doporučuje. Deska používá externí anténu na konektoru IPEX4 a anténa FPC 2,4 GHz je součástí balení.
V čem desku naprogramuji?
Výrobce počítá s nRF Connect SDK se systémem Zephyr a s PlatformIO s platformou platform-seeedboards. Programy ve stylu Arduina napíšete díky jádru nrf54-arduino-core.
Lze připojit Li-ion akumulátor?
Ano. Akumulátor 3,7 V připájejte k padům BAT. Nabíjení a měření stavu akumulátoru zajišťuje čip nPM1300, jehož data přečtete přes I2C.

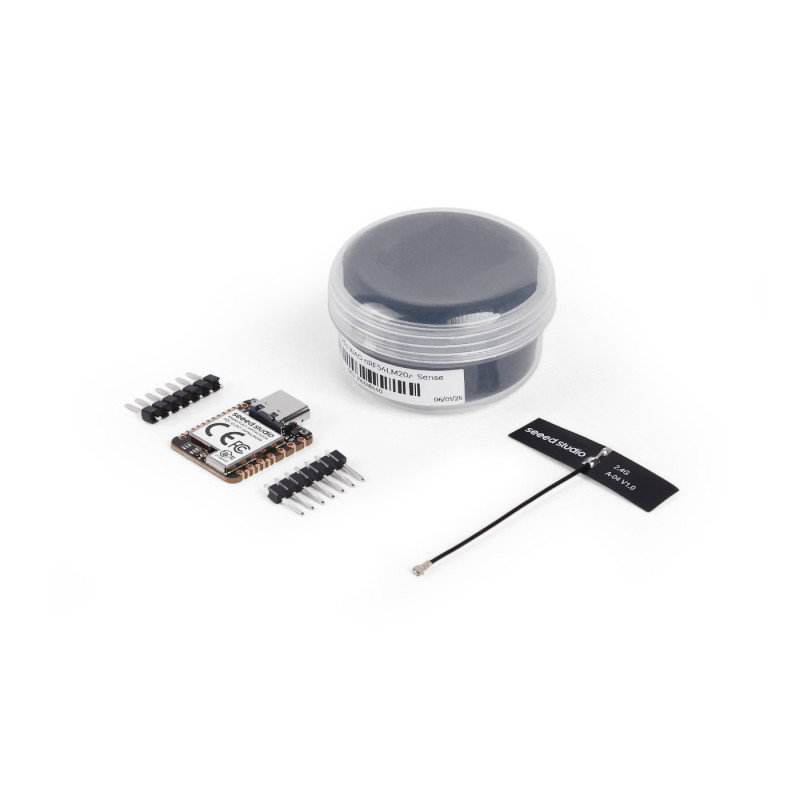

Obsah balení
- 1 x Deska Seeed Studio XIAO nRF54LM20A
- 1 x Anténa FPC 2,4 GHz A-04 pro konektor IPEX4
- 2 x 7pinové kolíkové lišty
Kolíkové lišty nejsou připájené.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | Nordic nRF54LM20A: Arm Cortex-M33 128 MHz a koprocesor RISC-V 128 MHz |
| Paměť | 512 KB RAM, 2 MB NVM v čipu, 8 MB flash na desce |
| Bezdrátové připojení | Bluetooth LE 6.0 s Channel Sounding, Bluetooth Mesh, NFC, Thread, Zigbee, Matter, Amazon Sidewalk, vlastní protokol 2,4 GHz do 4 Mb/s |
| Anténa | externí pro konektor IPEX4; anténa FPC 2,4 GHz v balení |
| Vývody | 28 GPIO: 14pinové rozložení XIAO a pady na spodní straně |
| Analogové vstupy | 9 |
| Rozhraní | I2C, UART, SPI, NFC, SHPHLD (přepravní režim PMIC), 2 páry SWD |
| Zabezpečení | zabezpečené spouštění a aktualizace, zabezpečené úložiště klíčů, TrustZone, kryptografický akcelerátor, detekce neoprávněných zásahů |
| Na desce | RGB LED, nabíjecí LED, tlačítka Reset a uživatelské, konektor IPEX4 |
| Správa napájení | PMIC Nordic nPM1300: nabíjení, regulace a měření stavu akumulátoru přes I2C |
| Odběr proudu (akumulátor 3,7 V) | Light-sleep přibližně 9,96 µA, System OFF přibližně 4,76 µA, System OFF s buzením GRTC přibližně 4,92 µA, přepravní režim 0,33 µA, v průměru 3,87 mA při vysílání +8 dBm |
| Napájení | USB typu C 5 V; Li-ion akumulátor 3,7 V přes pady BAT |
| Software | nRF Connect SDK, Zephyr RTOS, PlatformIO; Arduino přes jádro nrf54-arduino-core |
| Provozní teplota | -20 °C až 70 °C |

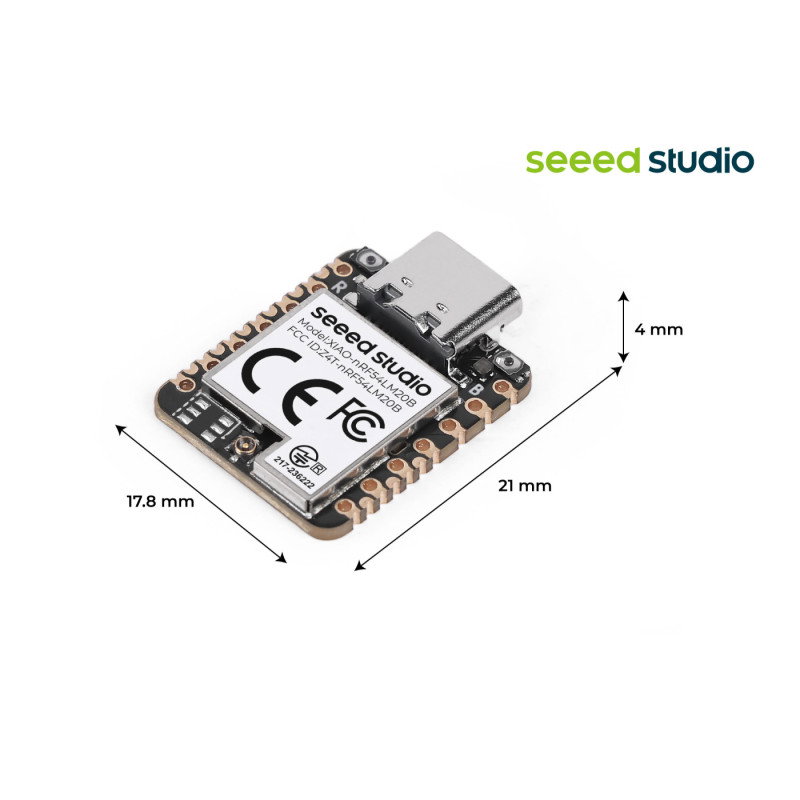

| Rozměry | 21 x 17,8 x 4 mm |
| Kód výrobce | 100023651 |
| Výrobce | Seeed Studio |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér | nRF54LM20A |
| UC - jádro |
|
| UC - Flash paměť | 2 MB |
| UC - RAM paměť | 512 kB |
| UC - digitální piny | 28 |
| UC - analogový vstup | 9 |
| UC - načasování | 128 MHz |
| UC - USB rozhraní | USB C. |
| UC - Bluetooth | Ano |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Komunikace |
|
| Šířka | 4,5 cm |
| Výška | 2,5 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,01 kg |
