Seeed Xiao nRF54LM20A Sense - BLE 6.0/Thread/ZigBee/Matter/NFC - IMU a mikrofon - Seeedstudio 100018440
Senzor pohybu a mikrofon v desce s Bluetooth 6.0, Thread a Matter: XIAO nRF54LM20A Sense s čipem Nordic nRF54LM20A.
- IMU LSM6DS3TR-C a digitální mikrofon MSM261DGT006
- 28 vývodů GPIO a 512 KB RAM
- Přepravní režim 0,33 µA
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Pohyb a zvuk v energeticky úsporné desce s Bluetooth 6.0
Seeed Studio XIAO nRF54LM20A Sense je deska s čipem Nordic nRF54LM20A, senzorem pohybu a mikrofonem, která podporuje Bluetooth LE 6.0, Thread, Zigbee a Matter. Senzor pohybu IMU LSM6DS3TR-C spojuje akcelerometr a gyroskop a digitální mikrofon PDM MSM261DGT006 předává zvuk přímo procesoru.
Taková kombinace se hodí do náramků ke sledování aktivity, při rozpoznávání gest a v TinyML, tedy strojovém učení na mikrokontroléru, například k detekci hlasových příkazů. Thread, Zigbee a Matter jsou protokoly sítí chytré domácnosti. Ve spánku deska z akumulátoru odebírá přibližně 4,76 µA.

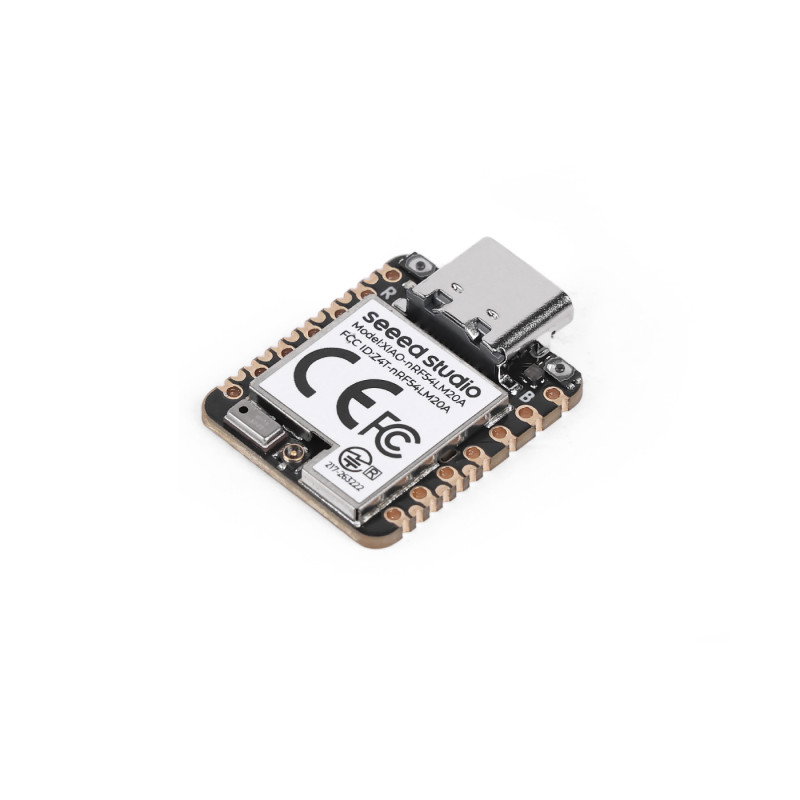

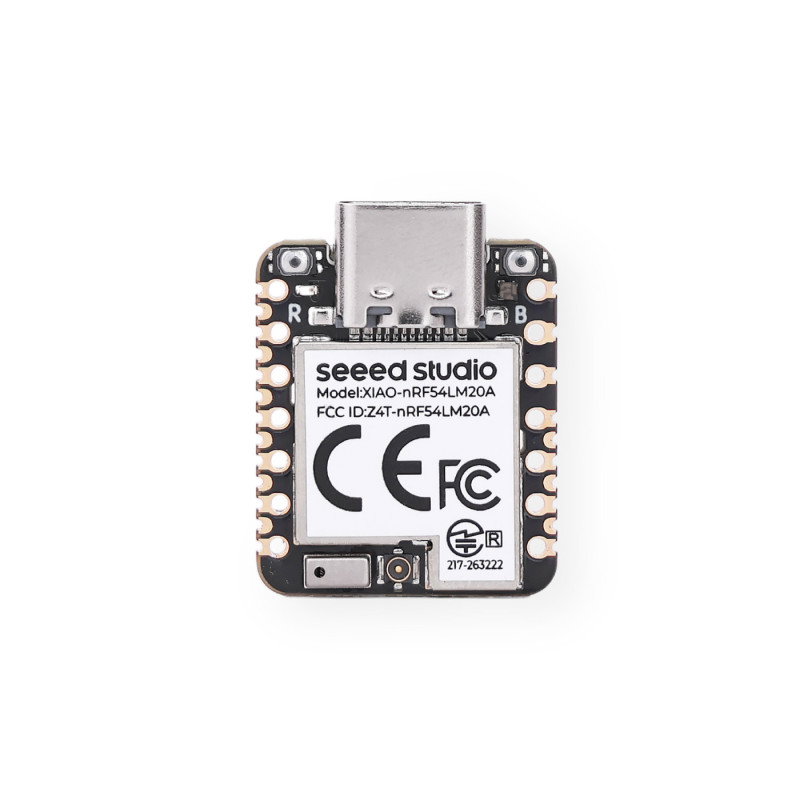

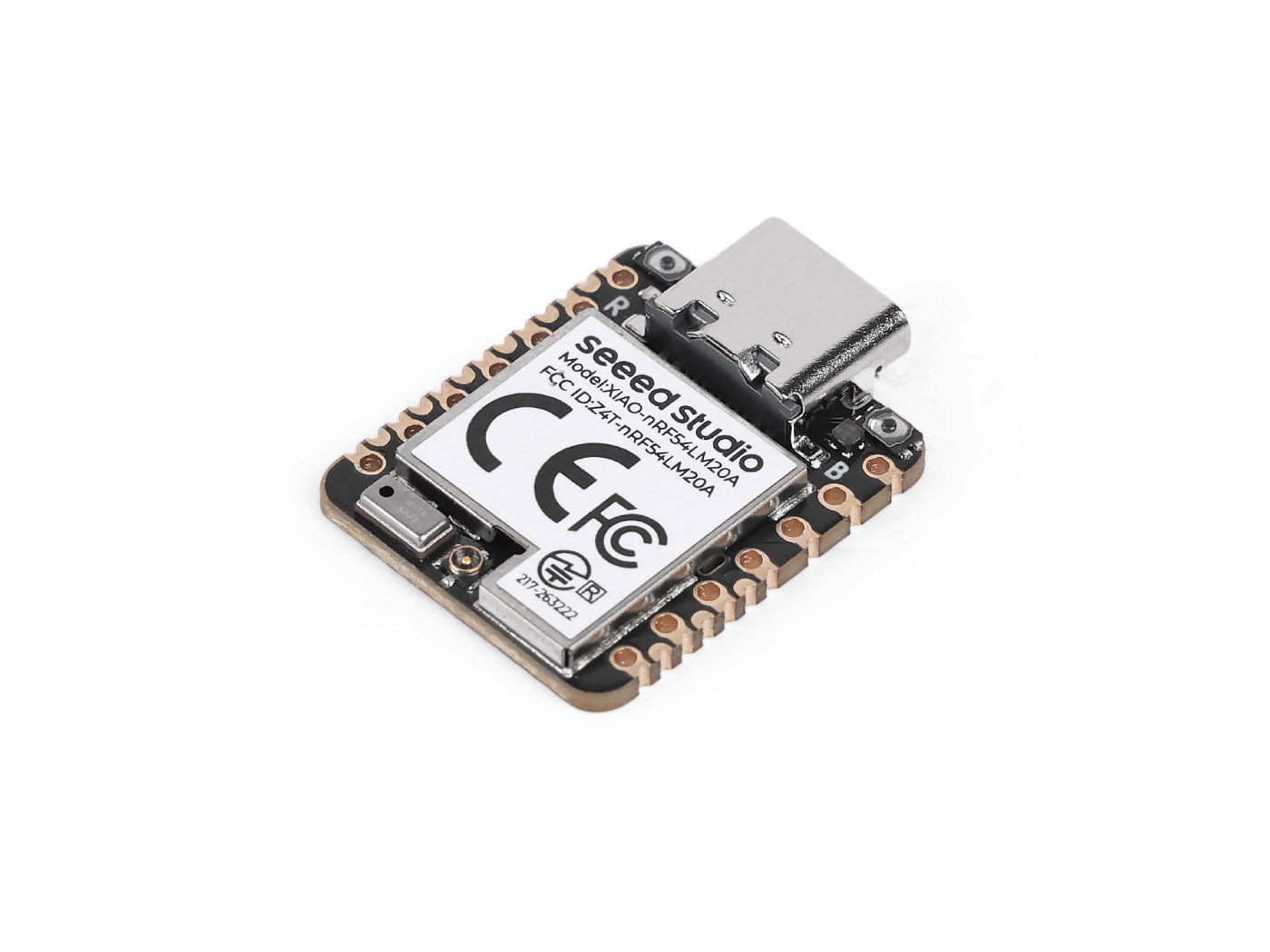

Seeed Studio XIAO nRF54LM20A Sense - pohled shora
IMU a mikrofon
senzor pohybu LSM6DS3TR-C a digitální mikrofon MSM261DGT006
BLE 6.0
Bluetooth LE s Channel Sounding a Thread, Zigbee a Matter
28 GPIO
vývodů na okrajích a spodní straně desky
0,33 µA
odběr proudu v přepravním režimu čipu nPM1300
Čím se tento model vyznačuje
Bluetooth 6.0, Thread a Matter spolu se senzorem pohybu a mikrofonem
Ve srovnání s XIAO nRF52840 Sense Plus tato deska přidává Bluetooth 6.0 s Channel Sounding, tedy měřením vzdálenosti mezi zařízeními, a také sítě Thread, Zigbee a Matter a má dvakrát více paměti RAM. Pamatujte, že ji programujete v nRF Connect SDK, Zephyru nebo PlatformIO, a pokud dáváte přednost MicroPythonu nebo CircuitPythonu, zvolte XIAO nRF52840 Sense Plus.
512 KB
paměti RAM (XIAO nRF52840 Sense Plus: 256 KB)
28 GPIO
vývodů (XIAO nRF52840 Sense Plus: 20 GPIO)
128 MHz
takt jádra Cortex-M33 (XIAO nRF52840 Sense Plus: 64 MHz)

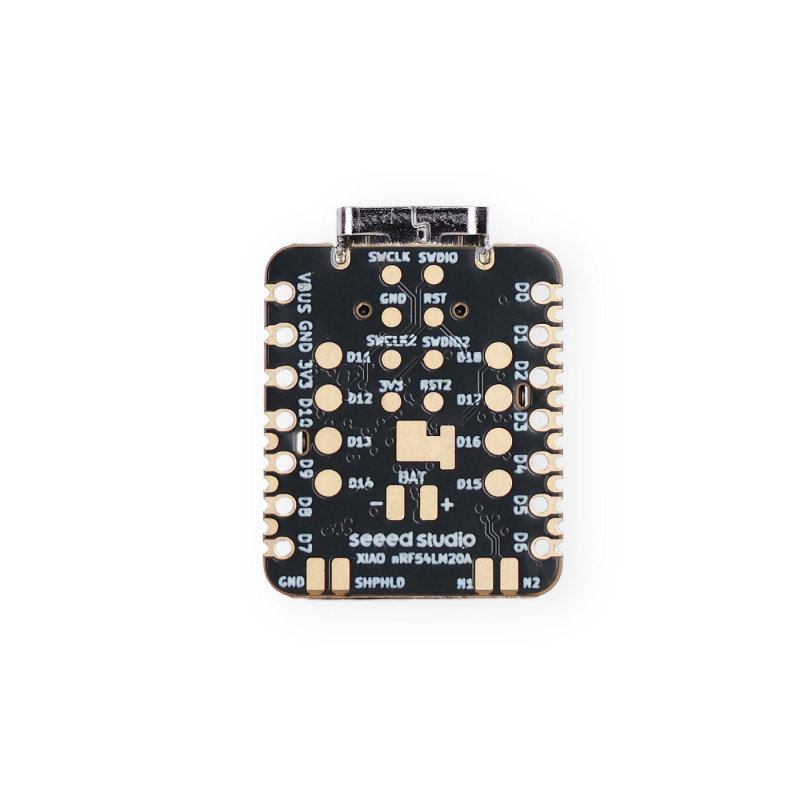

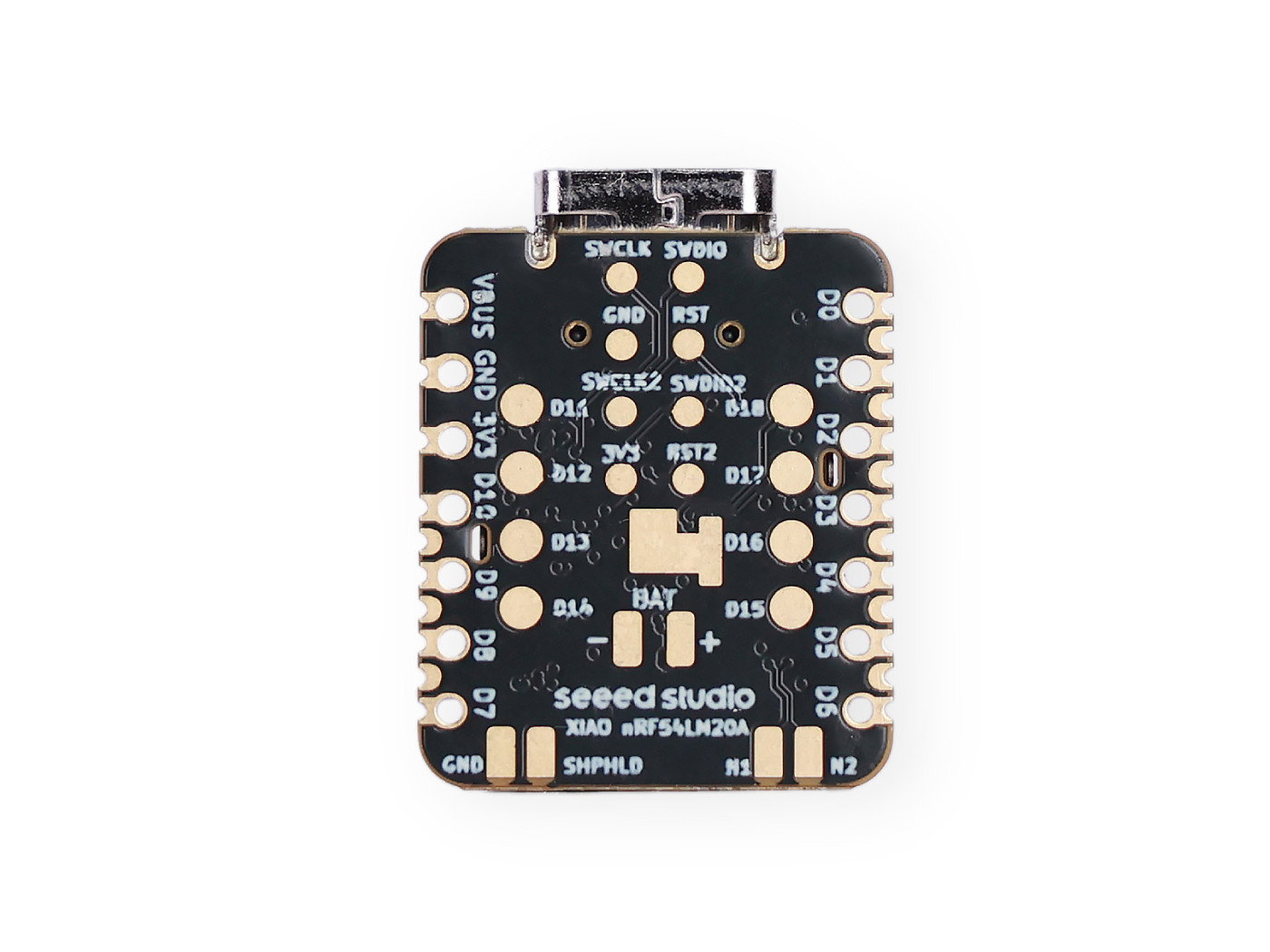

Seeed Studio XIAO nRF54LM20A - pohled ze spodu s pájecími ploškami
Vývody jako u XIAO Plus už od první verze
Na spodní straně desky jsou pady D11-D18, druhý pár SWD pro ladění, kontakty antény NFC a pin SHPHLD pro přepravní režim, tedy režim minimálního odběru po dobu skladování, takže spolu s předním 14pinovým rozložením XIAO máte 28 vývodů. K padům BAT připojíte Li-ion akumulátor 3,7 V a čip Nordic nPM1300 ho nabíjí a měří jeho stav přes I2C.
Vedle jádra Cortex-M33 128 MHz pracuje koprocesor RISC-V 128 MHz a 8 MB flash na desce se hodí pro data ze senzorů a modely TinyML. Přední strana desky má standardní rozložení XIAO, takže senzory Grove připojíte přes Grove Shield for XIAO nebo XIAO Expansion Board.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Je to ta pravá volba pro vás?
Je vhodná, pokud:
- stavíte nositelné zařízení, které má rozpoznávat pohyb, gesta nebo zvuk
- chcete propojit senzory se sítí Thread, Zigbee nebo Matter
- potřebujete malý modul pro TinyML s dlouhou výdrží na akumulátor
Zvažte jinou variantu, pokud:
- nepotřebujete senzor pohybu ani mikrofon: zvolte XIAO nRF54LM20A
- chcete programovat v MicroPythonu nebo CircuitPythonu: podívejte se na XIAO nRF52840 Sense Plus
Porovnání desek XIAO nRF
| XIAO nRF54LM20A Sense | XIAO nRF54LM20A | XIAO nRF52840 Sense Plus | XIAO nRF52840 Sense | |
|---|---|---|---|---|
| Čip | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHz | nRF52840, Cortex-M4F 64 MHz | nRF52840, Cortex-M4F 64 MHz |
| Paměť | 512 KB RAM, 2 MB NVM + 8 MB flash | 512 KB RAM, 2 MB NVM + 8 MB flash | 256 KB RAM, 1 MB + 2 MB flash | 256 KB RAM, 1 MB + 2 MB flash |
| Bezdrátové připojení | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 6.0, Thread, Zigbee, Matter, NFC | BLE 5.4, Bluetooth Mesh, NFC | BLE 5.4, Bluetooth Mesh, NFC |
| Anténa | externí IPEX4, v balení | externí IPEX4, v balení | vestavěná | vestavěná |
| Senzory | senzor pohybu IMU, mikrofon | žádné | senzor pohybu IMU, mikrofon | senzor pohybu IMU, mikrofon |
| Vývody GPIO | 28 | 28 | 20 | 11 |
| Analogové vstupy | 9 | 9 | 6 | 6 |
| Odběr proudu v hlubokém spánku | 4,76 µA | 4,76 µA | přibližně 5 µA | méně než 5 µA |
| Viz | tato stránka | XIAO nRF54LM20A | XIAO nRF52840 Sense Plus | XIAO nRF52840 Sense |
Zajímavost
Bluetooth, které měří vzdálenost
Bluetooth LE 6.0 v čipu nRF54LM20A podporuje Channel Sounding. Je to funkce, díky které dvě zařízení Bluetooth mohou změřit vzdálenost mezi sebou, a nejen zjistit, že jsou nablízku.
Nejčastější dotazy
Jaký senzor pohybu tato deska má?
Deska má 6osý senzor pohybu LSM6DS3TR-C, který spojuje akcelerometr a gyroskop. Komunikuje přes I2C a události může hlásit přes výstup přerušení INT1.
Jaký je odběr proudu desky ve spánku při napájení z akumulátoru?
Při napájení z akumulátoru 3,7 V v režimu System OFF deska odebírá přibližně 4,76 µA, s buzením časovačem GRTC přibližně 4,92 µA a v přepravním režimu 0,33 µA.
Co dělat, když se v PlatformIO nenačte seznam projektů?
Odstraňte staré balíčky platform-seed a framework-seed ze složky balíčků PlatformIO a nainstalujte platformu platform-seeedboards znovu. Problém vzniká tím, že je současně nainstalováno několik verzí platformy.

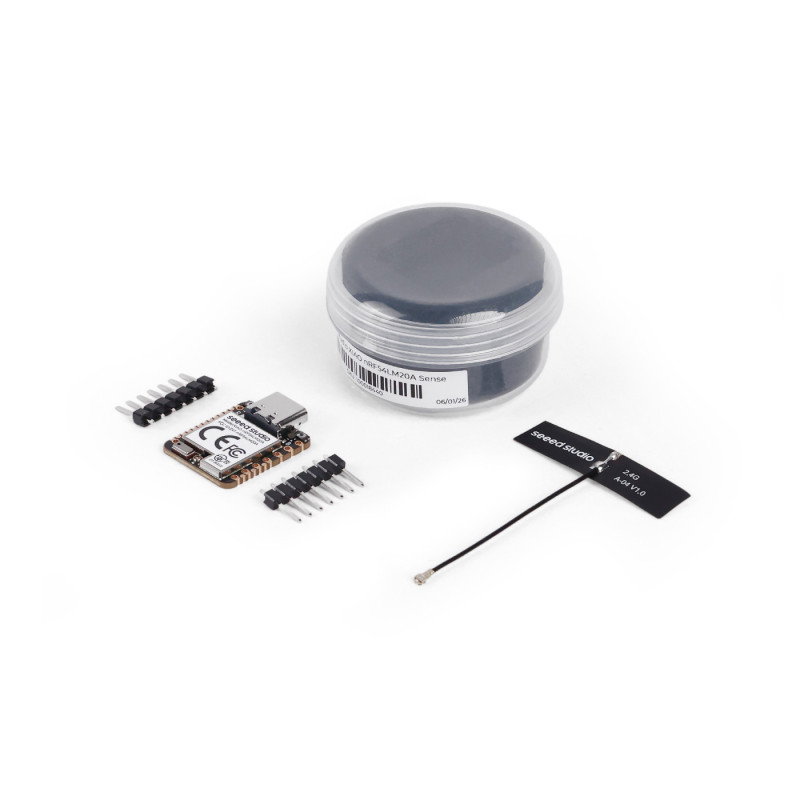

Obsah balení
- 1 x Deska Seeed Studio XIAO nRF54LM20A Sense
- 1 x Anténa FPC 2,4 GHz A-04 pro konektor IPEX4
- 2 x 7pinové kolíkové lišty
Kolíkové lišty nejsou připájené.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | Nordic nRF54LM20A: Arm Cortex-M33 128 MHz a koprocesor RISC-V 128 MHz |
| Paměť | 512 KB RAM, 2 MB NVM v čipu, 8 MB flash na desce |
| Bezdrátové připojení | Bluetooth LE 6.0 s Channel Sounding, Bluetooth Mesh, NFC, Thread, Zigbee, Matter, Amazon Sidewalk, vlastní protokol 2,4 GHz do 4 Mb/s |
| Anténa | externí pro konektor IPEX4; anténa FPC 2,4 GHz v balení |
| Senzory | IMU LSM6DS3TR-C (3osý akcelerometr a gyroskop, I2C), digitální mikrofon PDM MSM261DGT006 |
| Vývody | 28 GPIO: 14pinové rozložení XIAO a pady na spodní straně |
| Analogové vstupy | 9 |
| Rozhraní | I2C, UART, SPI, NFC, SHPHLD (přepravní režim PMIC), 2 páry SWD |
| Zabezpečení | zabezpečené spouštění a aktualizace, zabezpečené úložiště klíčů, TrustZone, kryptografický akcelerátor, detekce neoprávněných zásahů |
| Na desce | RGB LED, nabíjecí LED, tlačítka Reset a uživatelské, konektor IPEX4 |
| Správa napájení | PMIC Nordic nPM1300: nabíjení, regulace a měření stavu akumulátoru přes I2C |
| Odběr proudu (akumulátor 3,7 V) | Light-sleep přibližně 9,96 µA, System OFF přibližně 4,76 µA, System OFF s buzením GRTC přibližně 4,92 µA, přepravní režim 0,33 µA, v průměru 3,87 mA při vysílání +8 dBm |
| Napájení | USB typu C 5 V; Li-ion akumulátor 3,7 V přes pady BAT |
| Software | nRF Connect SDK, Zephyr RTOS, PlatformIO; Arduino přes jádro nrf54-arduino-core |
| Provozní teplota | -20 °C až 70 °C |

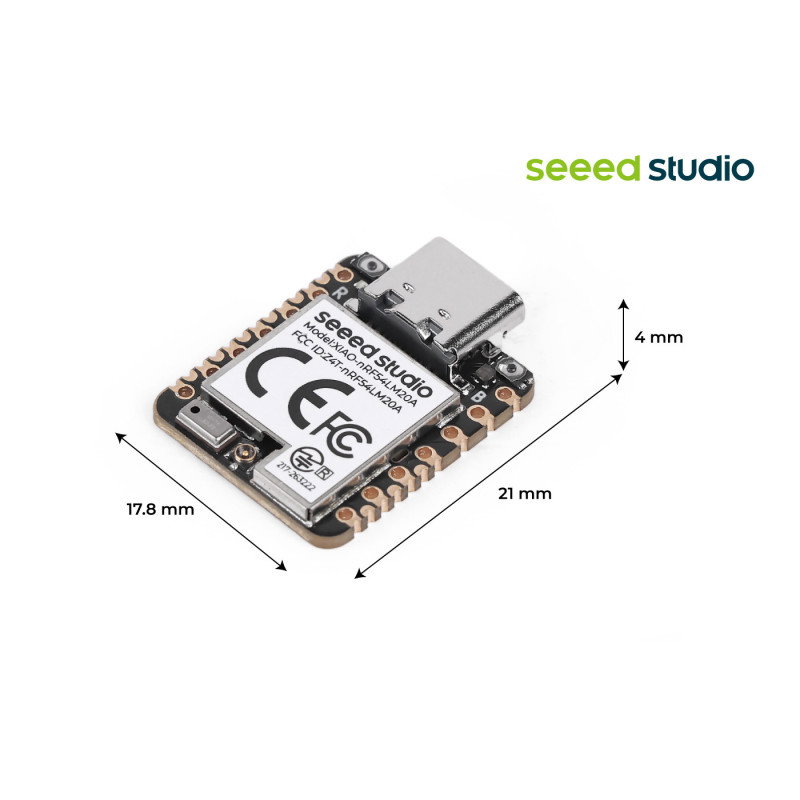

| Rozměry | 21 x 17,8 x 4 mm |
| Kód výrobce | 100018440 |
| Výrobce | Seeed Studio |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér | nRF54LM20A |
| UC - jádro |
|
| UC - Flash paměť | 2 MB |
| UC - RAM paměť | 512 kB |
| UC - digitální piny | 28 |
| UC - analogový vstup | 9 |
| UC - načasování | 128 MHz |
| UC - USB rozhraní | USB C. |
| UC - Bluetooth | Ano |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Komunikace |
|
| Šířka | 4,5 cm |
| Výška | 2,5 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,01 kg |
