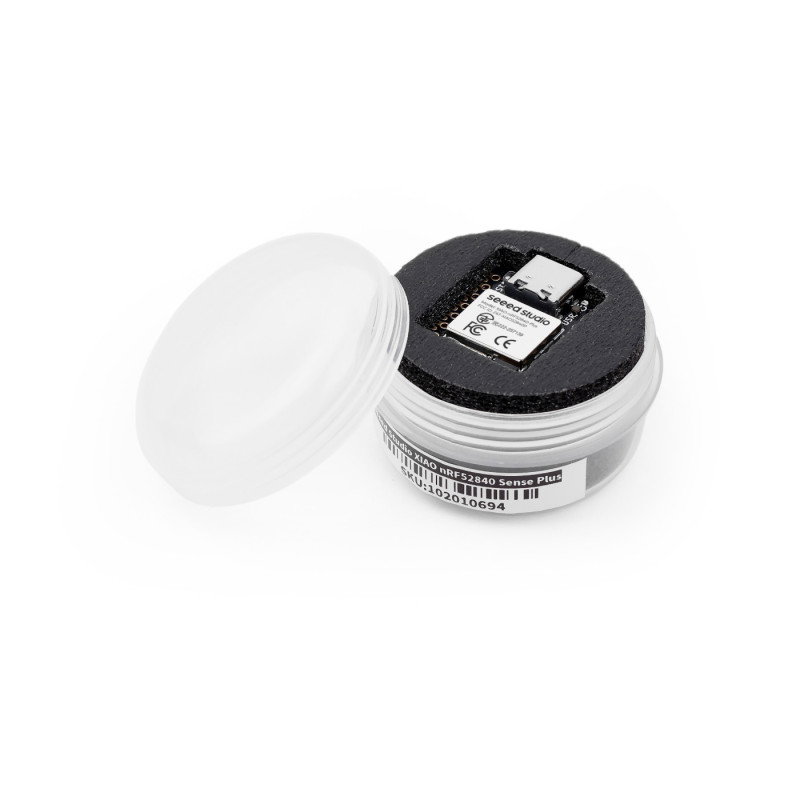

Seeed Xiao nRF52840 Sense Plus - BLE 5.4/NFC - IMU a mikrofon - Arduino/MicroPython - Seeedstudio 102010694
XIAO nRF52840 Sense s 9 dalšími SMD vývody: Bluetooth, NFC, senzor pohybu a mikrofon na desce 21 x 17,8 mm.
- Senzor pohybu LSM6DS3TR-C a digitální mikrofon PDM
- 2 x UART, 2 x SPI a I2S
- Nabíjení Li-ion akumulátoru proudem 50 mA nebo 100 mA
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Bluetooth, senzor pohybu a mikrofon s více vývody
Seeed Studio XIAO nRF52840 Sense Plus je deska s čipem Nordic nRF52840, senzorem pohybu a mikrofonem, která na desce 21 x 17,8 mm nabízí 9 dalších SMD vývodů. Připojuje se přes BLE 5.4, tedy Bluetooth Low Energy, podporuje Bluetooth Mesh a NFC, tedy komunikaci na krátkou vzdálenost, a anténu má přímo na desce.
Senzor pohybu IMU LSM6DS3TR-C spojuje akcelerometr a gyroskop a digitální mikrofon PDM zachytává zvuk pro rozpoznávání příkazů. Díky tomu se deska hodí pro TinyML, tedy strojové učení na mikrokontroléru, například k rozpoznávání gest. Procesor Cortex-M4F 64 MHz má 256 KB RAM, 1 MB flash a 2 MB další paměti flash na sběrnici QSPI a v hlubokém spánku deska odebírá přibližně 5 µA.

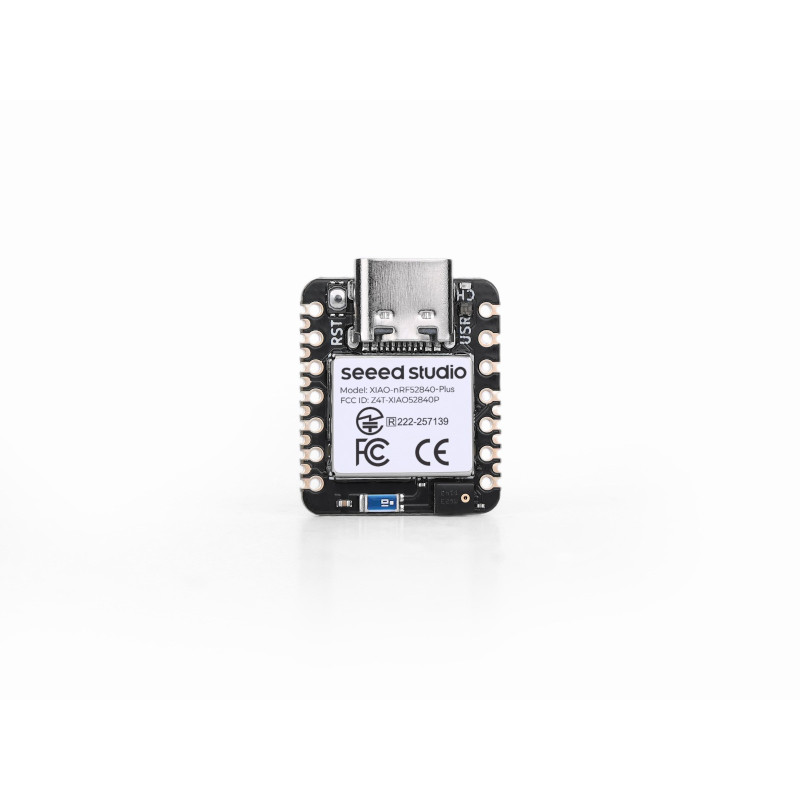

Seeed Studio XIAO nRF52840 Sense Plus - pohled shora
20 GPIO
vývodů (standardní XIAO nRF52840 Sense: 11)
BLE 5.4
Bluetooth Low Energy, Bluetooth Mesh a NFC
IMU a mikrofon
6osý senzor pohybu a digitální mikrofon PDM
přibližně 5 µA
odběr proudu v hlubokém spánku

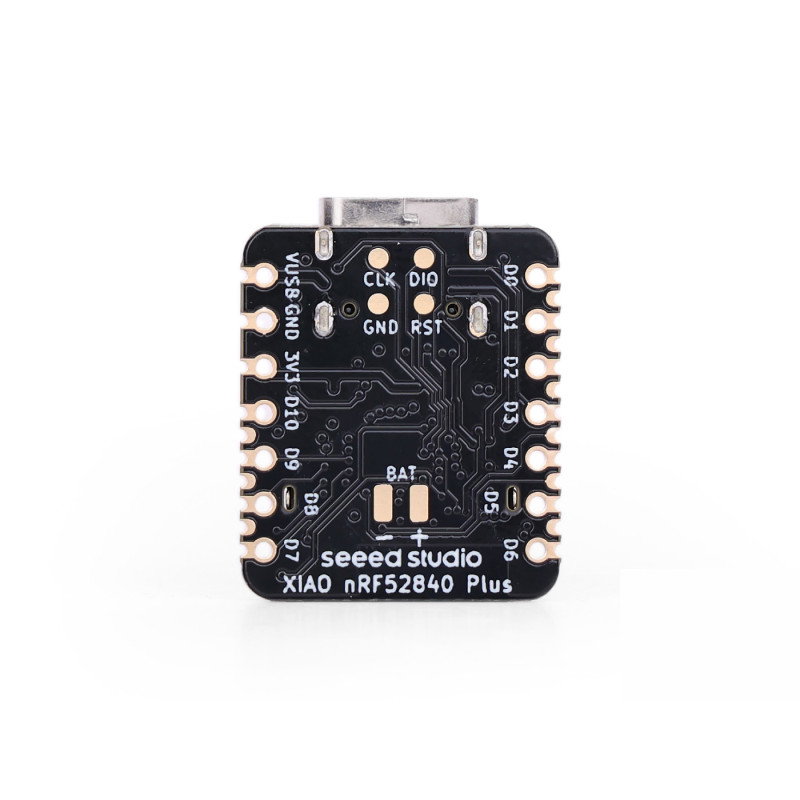

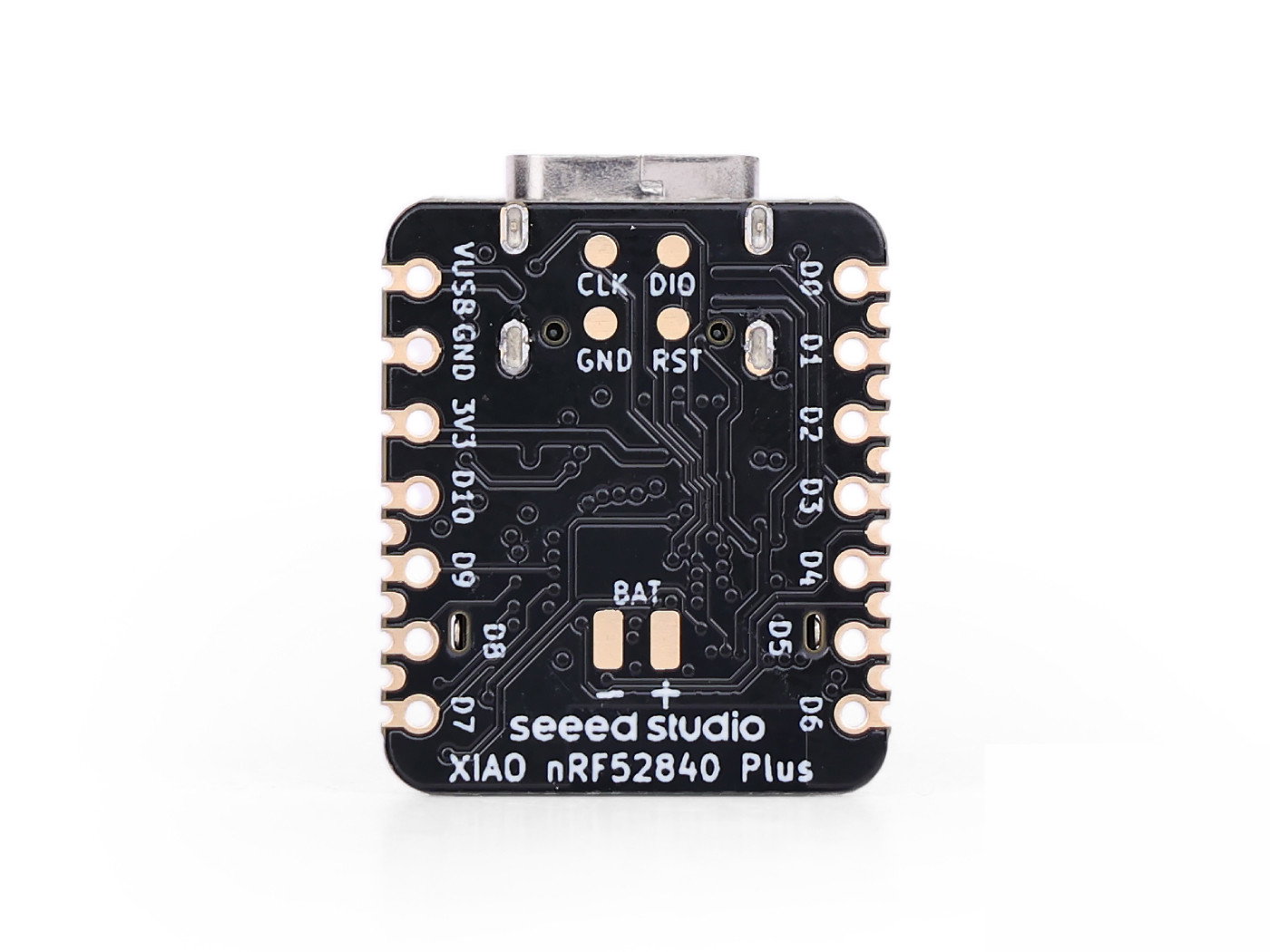

Seeed Studio XIAO nRF52840 Plus - pohled ze spodu s pájecími ploškami
Co přidává verze Plus
Verze Plus má 9 dalších vývodů ve formě SMD padů s roztečí 1,27 mm, tedy půlotvorů na okraji a pájecích plošek na spodní straně, přes které desku připájíte na vlastní desku plošných spojů. Díky nim máte druhý UART, druhé SPI, rozhraní I2S pro digitální zvuk a vyvedené kontakty antény NFC.
Pady akumulátoru byly přesunuty na místo, které se lépe pájí, a vedle nich jsou pady ladicího rozhraní SWD, tedy rozhraní pro nahrávání a krokování programu. Přední strana desky zůstává beze změny, takže deska pasuje k rozšiřujícím deskám XIAO, například Xiao Logger HAT a kulatému dotykovému displeji 1,28" pro XIAO.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Je to ta pravá volba pro vás?
Je vhodná, pokud:
- stavíte nositelné zařízení, které má reagovat na pohyb nebo zvuk
- chcete spustit rozpoznávání gest nebo hlasových příkazů v TinyML
- vám na standardním XIAO nRF52840 Sense nestačí vývody
Zvažte jinou variantu, pokud:
- nepotřebujete senzor pohybu ani mikrofon: zvolte XIAO nRF52840 Plus
- potřebujete WiFi: podívejte se na XIAO ESP32-S3 Plus
Porovnání verzí XIAO nRF52840
| XIAO nRF52840 Sense Plus | XIAO nRF52840 Sense | XIAO nRF52840 Plus | |
|---|---|---|---|
| Senzory | senzor pohybu IMU, mikrofon | senzor pohybu IMU, mikrofon | žádné |
| Vývody GPIO | 20 | 11 | 20 |
| Rozhraní | 2 x UART, 2 x SPI, I2C, I2S, NFC | I2C, UART, SPI | 2 x UART, 2 x SPI, I2C, I2S, NFC |
| Další SMD pady 1,27 mm na spodní straně | 9 | žádné | 9 |
| Odběr proudu v hlubokém spánku | přibližně 5 µA | méně než 5 µA | přibližně 5 µA |
| Viz | tato stránka | XIAO nRF52840 Sense | XIAO nRF52840 Plus |
Zajímavost
Inspirace deskou RICK TNY
Seeed Studio uvádí, že rozložení SMD padů ve verzích Plus vzniklo z inspirace deskou RICK TNY. Tak vznikly XIAO nRF52840 Plus, XIAO nRF52840 Sense Plus a XIAO ESP32-S3 Plus s větším počtem půlotvorů a novým rozložením padů na spodní straně.
Nejčastější dotazy
Jak nastavit nabíjecí proud?
Nabíjecí proud volíte pinem P0.13. Nastavený jako vstup bez pull-up rezistoru dává přibližně 50 mA, jako výstup v nízké úrovni přibližně 100 mA. Ke konci nabíjení proud sám klesá.
Co dělat, když se Arduino IDE při nahrávání programu zasekne?
Jednou stiskněte tlačítko Reset. Pokud to nepomůže, stiskněte ho rychle dvakrát, abyste spustili bootloader, nebo desku odpojte a znovu připojte.
Funguje LED dioda opačně?
Ano. Uživatelská LED svítí, když je na pinu nízká úroveň, a zhasne při vysoké úrovni.
Obsah balení
- 1 x Deska Seeed Studio XIAO nRF52840 Sense Plus
- 2 x 7pinové kolíkové lišty
Kolíkové lišty nejsou připájené.
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Mikrokontrolér | Nordic nRF52840, Arm Cortex-M4 s FPU, 64 MHz |
| Paměť | 256 KB RAM, 1 MB flash a 2 MB paměti QSPI |
| Bezdrátové připojení | Bluetooth Low Energy 5.4, Bluetooth Mesh, NFC |
| Anténa | zabudovaná v desce |
| Senzory | IMU LSM6DS3TR-C (3osý akcelerometr a gyroskop), digitální mikrofon PDM |
| Vývody | 20 GPIO s PWM, z toho 9 dalších SMD padů 1,27 mm |
| Analogové vstupy | 6 |
| Rozhraní | I2C, 2 x UART, 2 x SPI, I2S, NFC, SWD |
| Na desce | RGB LED, nabíjecí LED, tlačítko Reset |
| Nabíjení akumulátoru | BQ25101, přibližně 50 mA nebo 100 mA |
| Odběr proudu v hlubokém spánku | přibližně 5 µA |
| Napájení | USB typu C 5 V; Li-ion akumulátor 3,7 V přes pady BAT |
| Software | Arduino, MicroPython, CircuitPython, TensorFlow Lite |

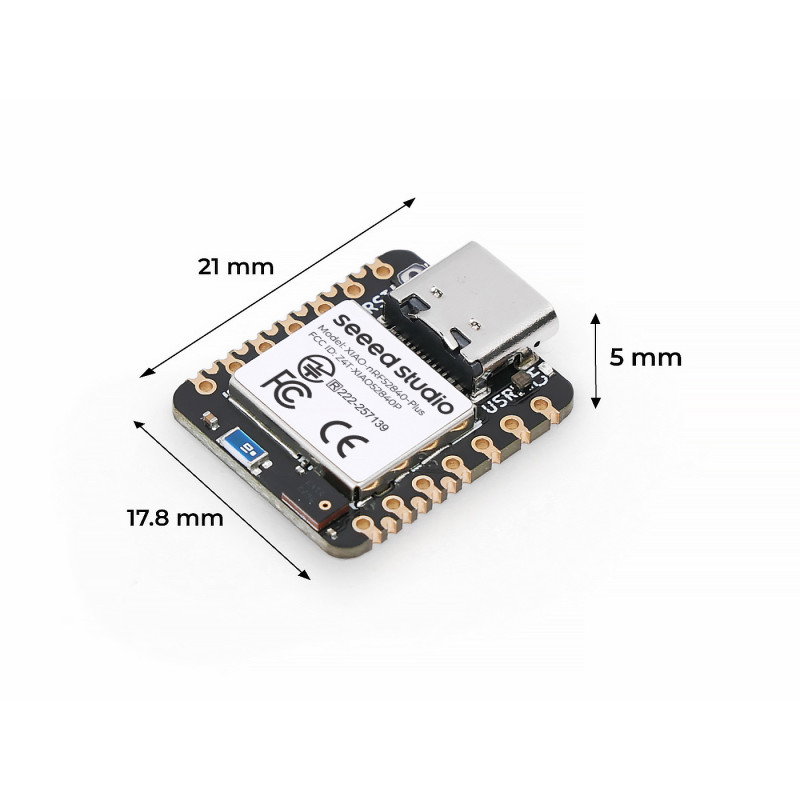

| Rozměry | 21 x 17,8 x 5 mm |
| Kód výrobce | 102010694 |
| Výrobce | Seeed Studio |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér | nRF52840 |
| UC - jádro | Cortex M4 |
| UC - Flash paměť | 1 MB |
| UC - RAM paměť | 256 kB |
| UC - Počet jader | 1. Jedno jádro |
| UC - digitální piny | dvacet |
| UC - analogový vstup | 6 |
| UC - načasování | 64 MHz |
| Převodník UC - AC | 12-bit |
| UC - USB rozhraní | USB C. |
| UC - Bluetooth | Ano |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Komunikace |
|
| Šířka | 4,5 cm |
| Výška | 2,5 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,01 kg |
