Popis produktu: Jednotka C6L - LoRa modul pro Meshtastic - SX1262, ESP32-C6 - M5Stack U202
Modul M5Stack C6L je všestranná komunikační jednotka LoRa , která integruje výkonný čip ESP32 -C6 se dvěma jádry RISC-V a transceiver SX1262 . Zařízení podporuje frekvenční rozsah 868 MHz až 923 MHz a moderní připojení WiFi 6 (2,4 GHz) . Díky vestavěné 0,66" černobílé OLED obrazovce, RGB LED diodě WS2812C, bzučáku a tlačítku nabízí C6L intuitivní uživatelskou interakci. Konektory SMA a rozhraní Grove HY2.0-4P umožňují snadné rozšíření projektu o další moduly. Modul je vybaven ochranou proti přepětí a je plně kompatibilní se systémem Meshtastic a umožňuje samostatné programování, například v Arduino IDE .

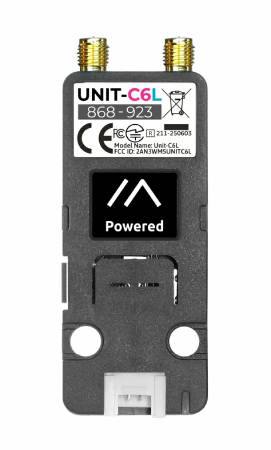

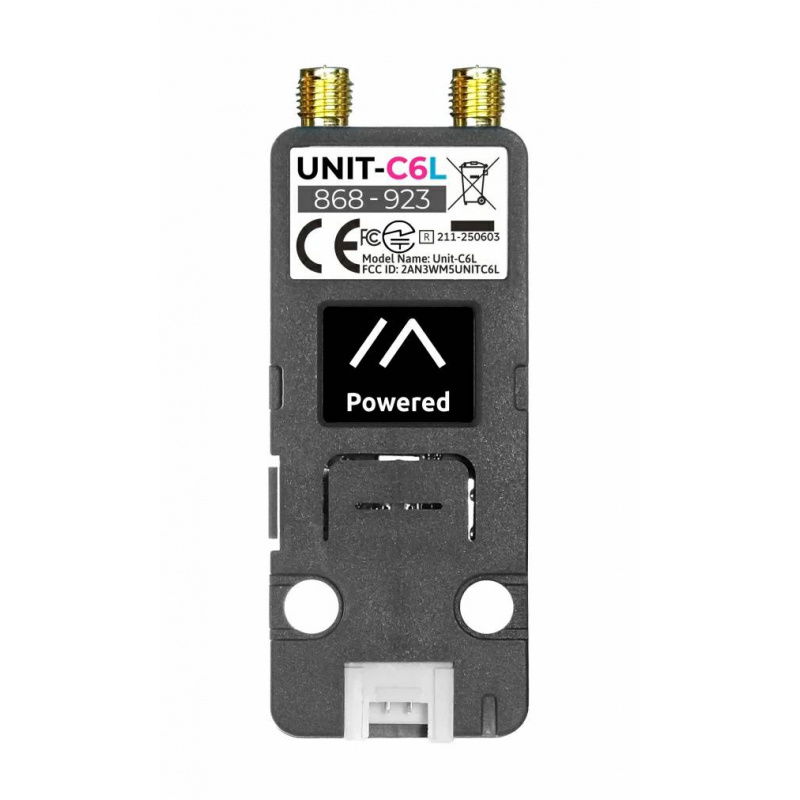

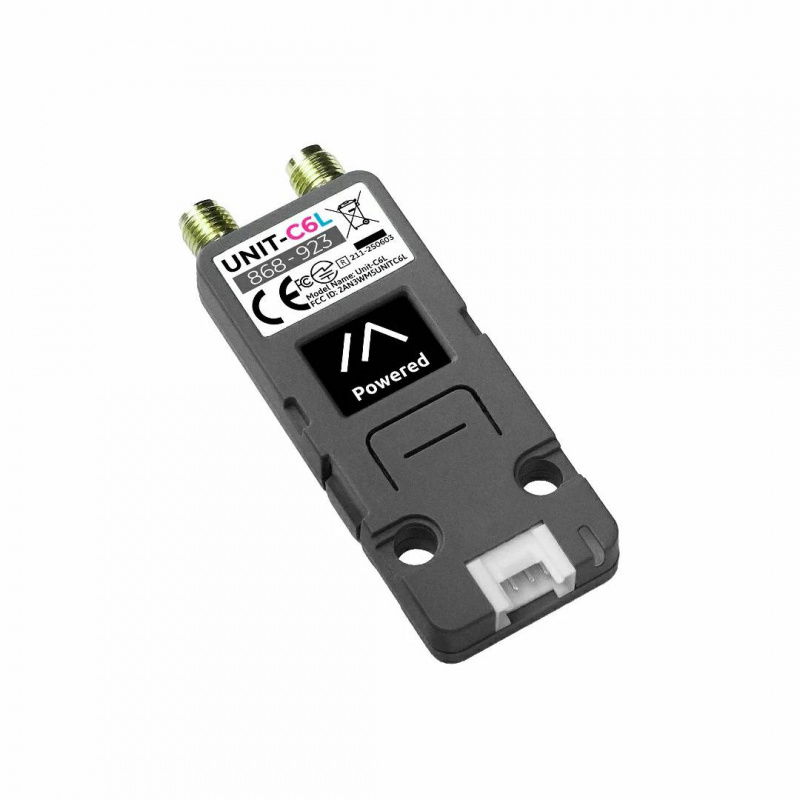

Jednotka C6L - LoRa modul pro Meshtastic - SX1262, ESP32-C6 - M5Stack U202.

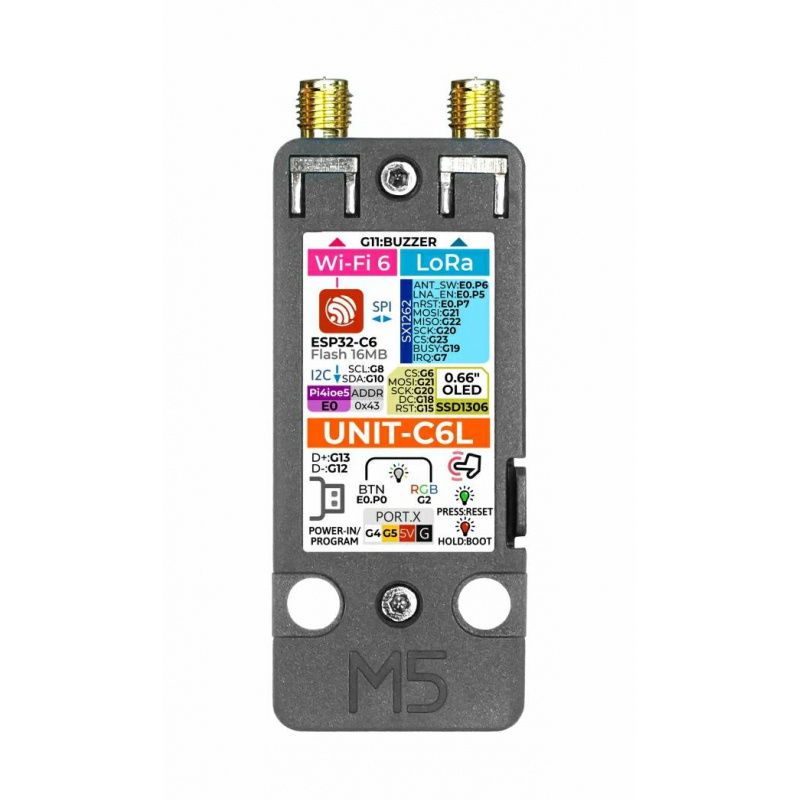

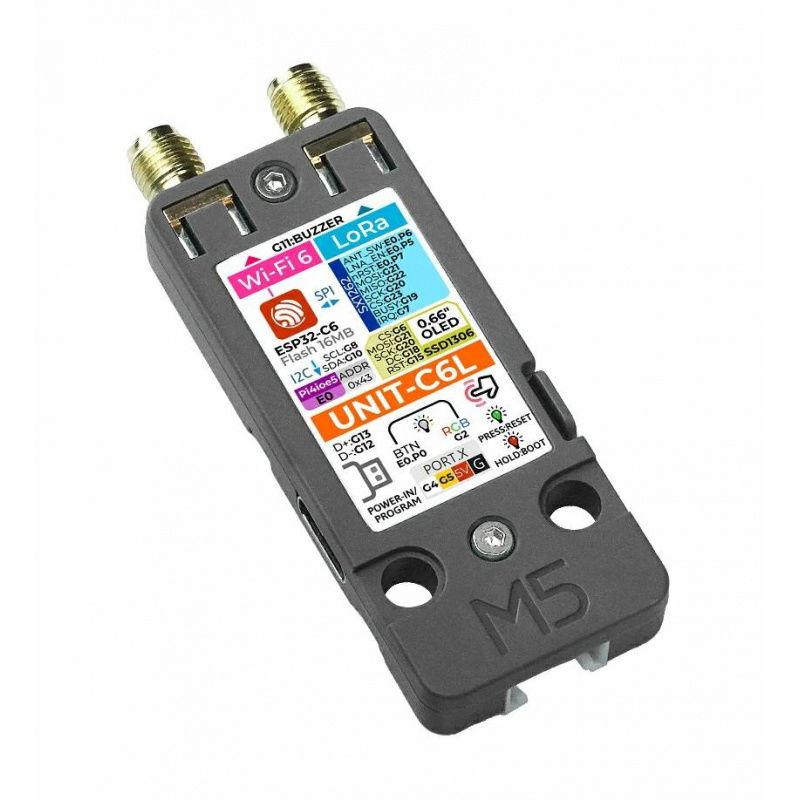

Jednotka C6L je vybavena modulem Stamp C6LoRa s ESP32-C6 a SX1262.
Hlavní vlastnosti jednotky C6L
- Výkonný mikrokontrolér ESP32-C6 : podporuje WiFi 6, Bluetooth LE a LoRa
- Modul SX1262 : nízkopříkonový LoRa transceiver s vysokou citlivostí (-147 dBm)
- Podpora Meshtastic : Připraveno pro sítě LoRa Mesh
- OLED displej : 0,66'' SSD1306 displej s rozlišením 64 x 48 px
- Interakce s uživatelem : bzučák, tlačítko, programovatelná RGB dioda WS2812C
- Rozšíření : konektor HY2.0-4P a otvory kompatibilní s LEGO
- Bezdrátové připojení : 2x SMA pro WiFi 6 a LoRa s přiloženými anténami
Programování a integrace s Arduino IDE
Programování modulu C6L je plně kompatibilní s Arduino IDE a je intuitivní. Výrobce poskytuje specializovaný profil PlatformIO a knihovnu M5Unified . Pro vstup do programovacího režimu jednoduše připojte zařízení přes USB Type-C a podržte tlačítko RESET po dobu 3 sekund. Modul je plně konfigurovatelný, rozšiřitelný o vlastní funkce a umožňuje vytváření pokročilých aplikací pro terénní komunikaci, monitorování a IoT.

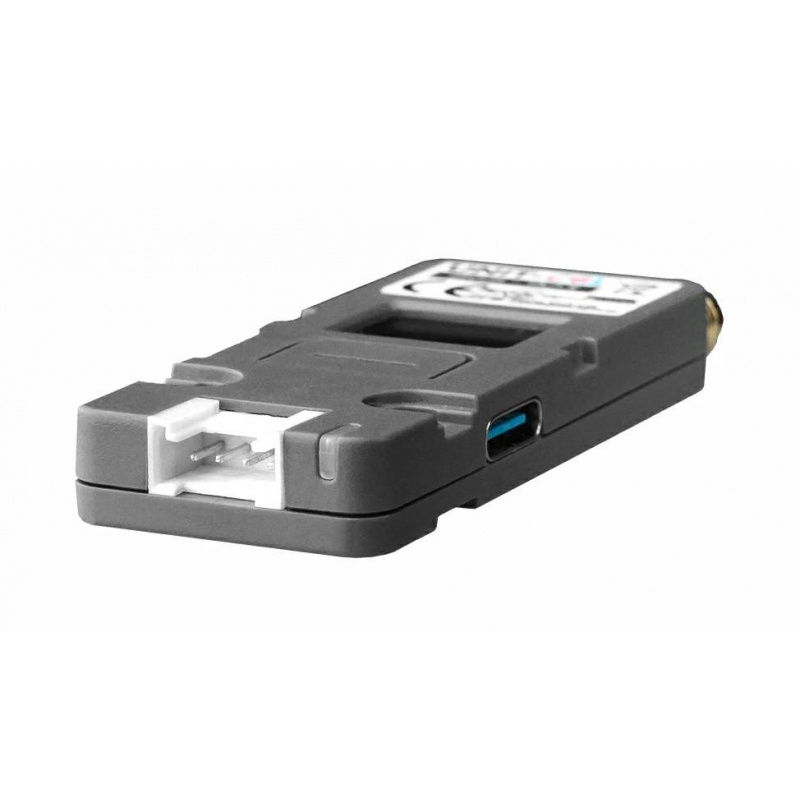

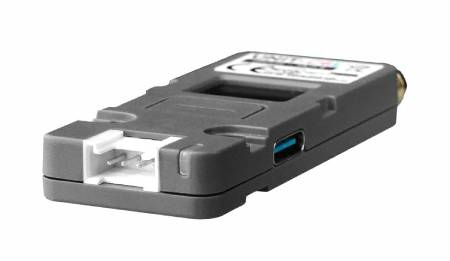

Rozhraní Grove a montážní otvory LEGO umožňují snadné rozšíření.
Sada obsahuje dvě SMA antény.
Technické specifikace modulu M5Stack Unit C6L
- Mikrokontrolér ESP32-C6 (dvoujádrový RISC-V)
- Flash paměť: 16 MB
- OLED displej SSD1306 0,66'' 64 x 48 px
- LoRa transceiver: SX1262, frekvence od 868 MHz do 923 MHz
- Maximální výkon vysílače: +22 dBm
- Citlivost přijímače: -147 dBm
- Připojení: WiFi 6 (2,4 GHz)
- Anténní konektory: 2x SMA (WiFi a LoRa)
- WiFi anténa: délka 84 mm, SMA konektor (vnější závit, samice), frekvence 2,4 GHz, zisk 3 dBi
- Anténa LoRa: délka 108 mm, SMA konektor (vnější závit, samice), frekvence 868 MHz, zisk 3 dBi
- Rozhraní: USB typu C, HY2.0-4P
- Interakční prvky: bzučák, tlačítko, RGB dioda
- Přepěťová ochrana: AW32901FCR
- Spotřeba energie (v pohotovostním režimu): 696,86 uA až 866,42 uA
- Rozměry: 62 x 24 x 8 mm
- Hmotnost: 13,6 g
Obsah sady
- 1 x M5Stack Unit C6L
- 1 x 2,4GHz SMA anténa
- 1 x anténa SMA 868 MHz
- 1 x kabel Grove HY2.0-4P (20 cm)
