Popis produktu: Gateway H2 - komunikační modul - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - rozšiřující modul jednotek - M5Stack U195
Unit Gateway H2 od M5Stack je moderní komunikační bránový modul navržený na čipu ESP32-H2-MINI-1-N2 . Umožňuje konektivitu ve standardech ZigBee 3.0, Thread 1.3 a Matter (Thread-based) a spoléhá na protokol IEEE 802.15.4. Vestavěný hardwarový šifrovací engine zajišťuje vysokou bezpečnost přenosu a komunikace probíhá přes rozhraní UART (PORT.C). Modul může fungovat jak jako brána (Thread Border Router) , tak jako koncové zařízení a díky programovacím konektorům USB Type-C a Grove je připraven k rychlé implementaci a integraci.

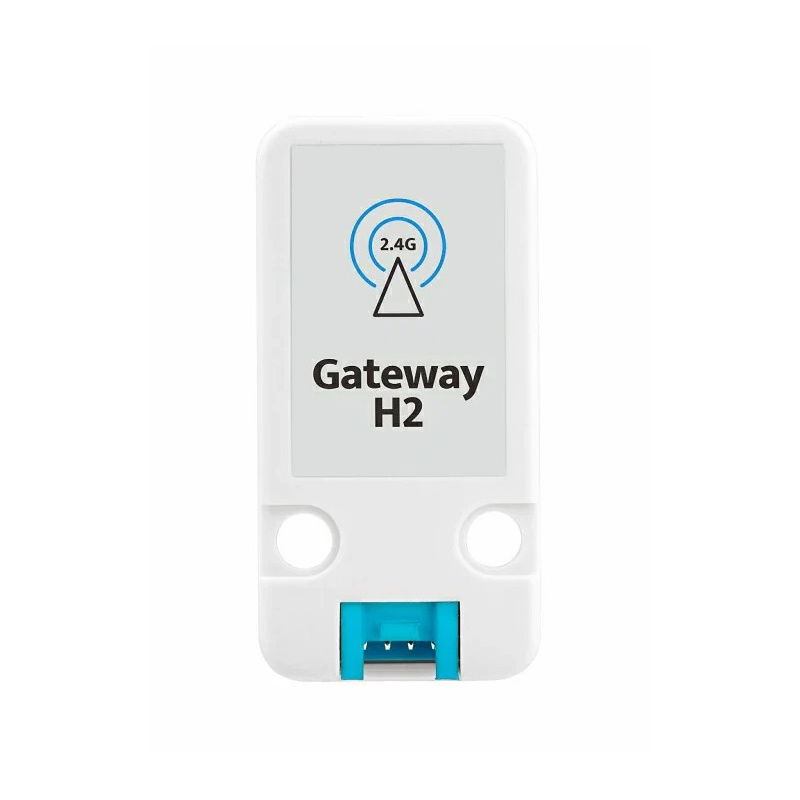

Gateway H2 - komunikační modul - ESP32-H2-MINI-1-N2 - ZigBee / Thread / Matter - rozšiřující modul jednotek - M5Stack U195.

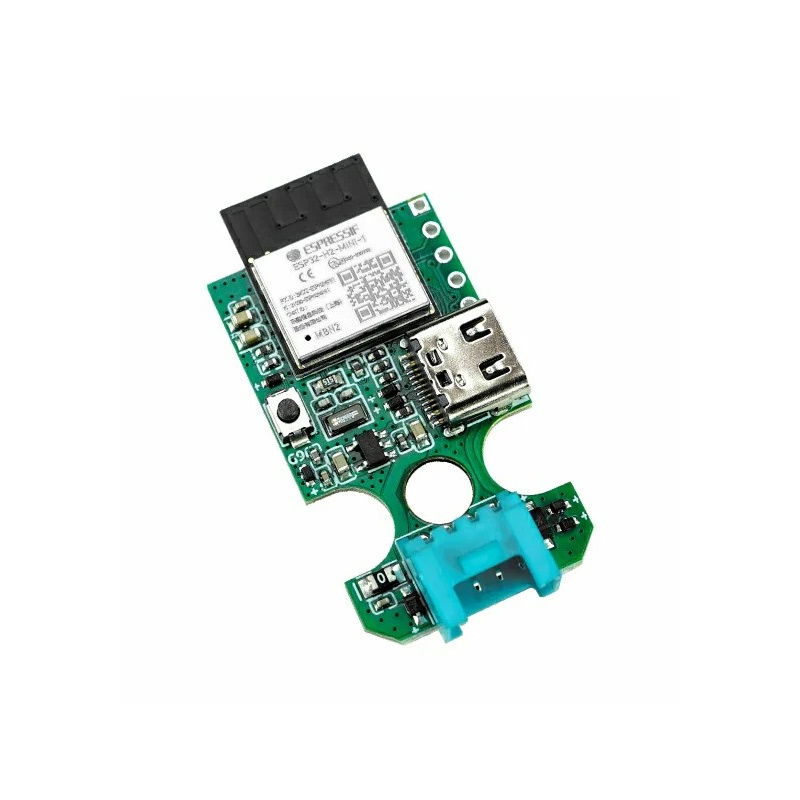

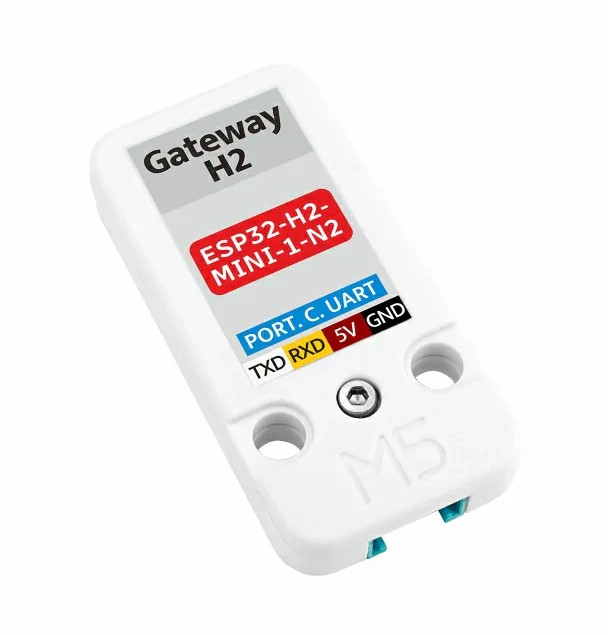

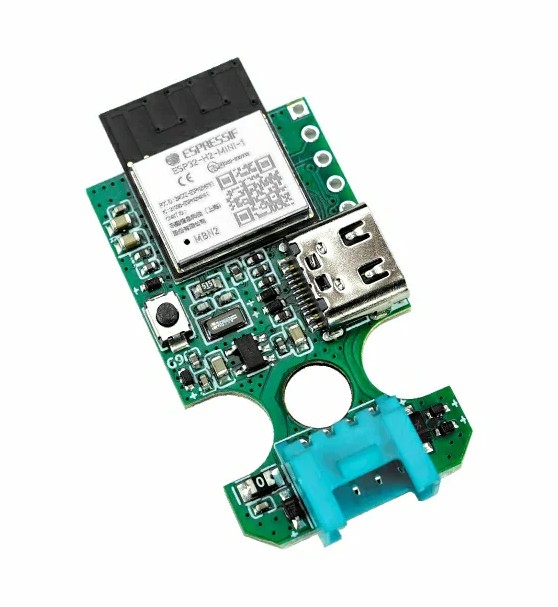

Jednotka Gateway H2 je postavena na systému ESP32-H2-MINI-1-N2.
Hlavní vlastnosti modulu Gateway H2
- ESP32-H2 (RISC-V 96 MHz) : 32bitový jednojádrový procesor optimalizovaný pro IoT
- Podpora pro ZigBee, Thread a Matter : Protokoly nové generace pro inteligentní sítě
- Komunikace UART přes Grove (PORT.C) : rychlá integrace s kontroléry M5Stack
- Hardwarový šifrovací modul : Zabezpečení na úrovni hardwaru
- Nízká spotřeba energie : pouze 92,7 µA v režimu spánku
- Podpora ESP-IDF a Arduino IDE : bohaté vývojové prostředí
Rozložení pinů a kompatibilita s M5Stackem

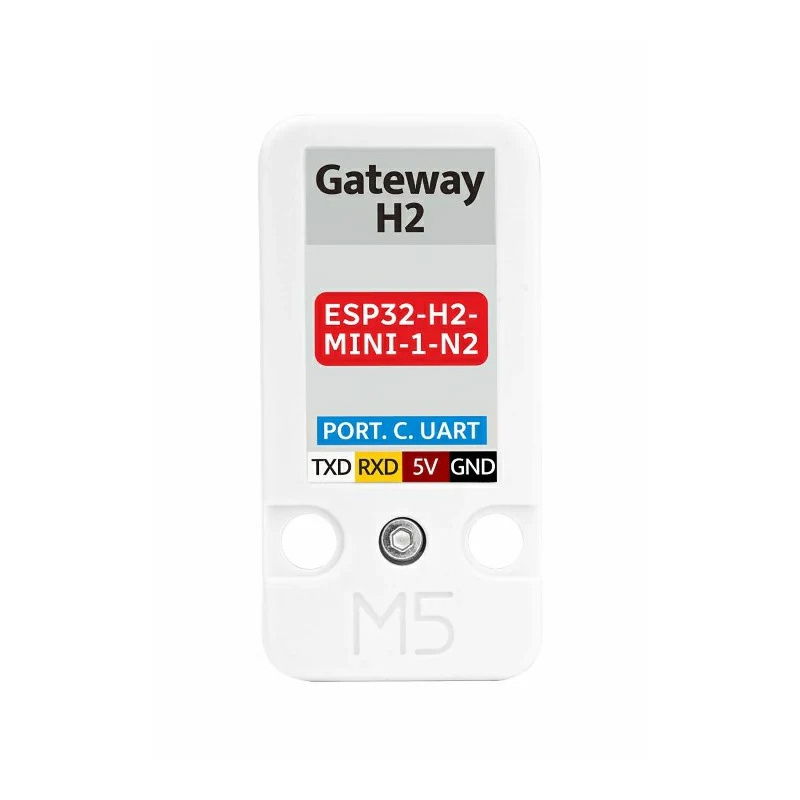

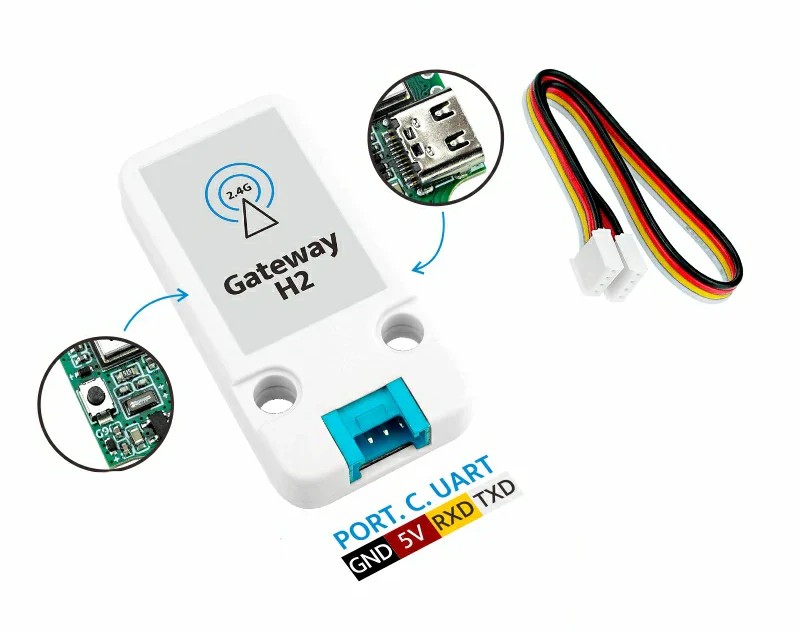

Modul komunikuje s hlavní jednotkou přes PORT.C (Grove) pomocí rozhraní UART (UART_RX a UART_TX). Pro řadič CoreS3 je port C na pinech G17 (TX) a G18 (RX) . Zapojení pinů modulu odpovídá typickému rozložení Grove: GND (černá), 5V (červená), UART_RX (žlutá), UART_TX (bílá) . Díky standardizovanému konektoru modul spolupracuje i s dalšími řadiči M5Stack (např. Core2 , Atom , StickC Plus ).

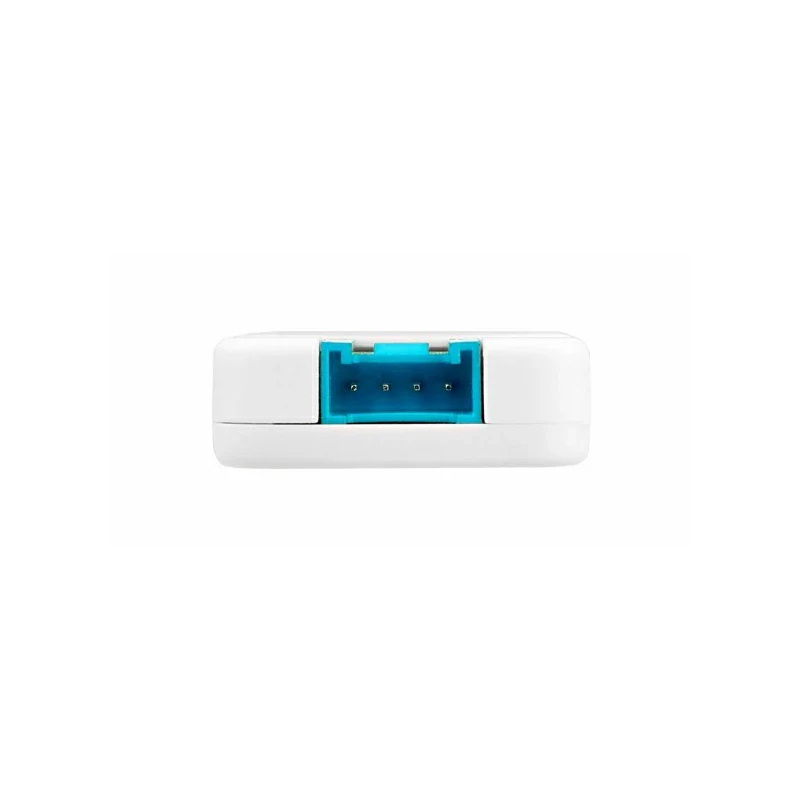

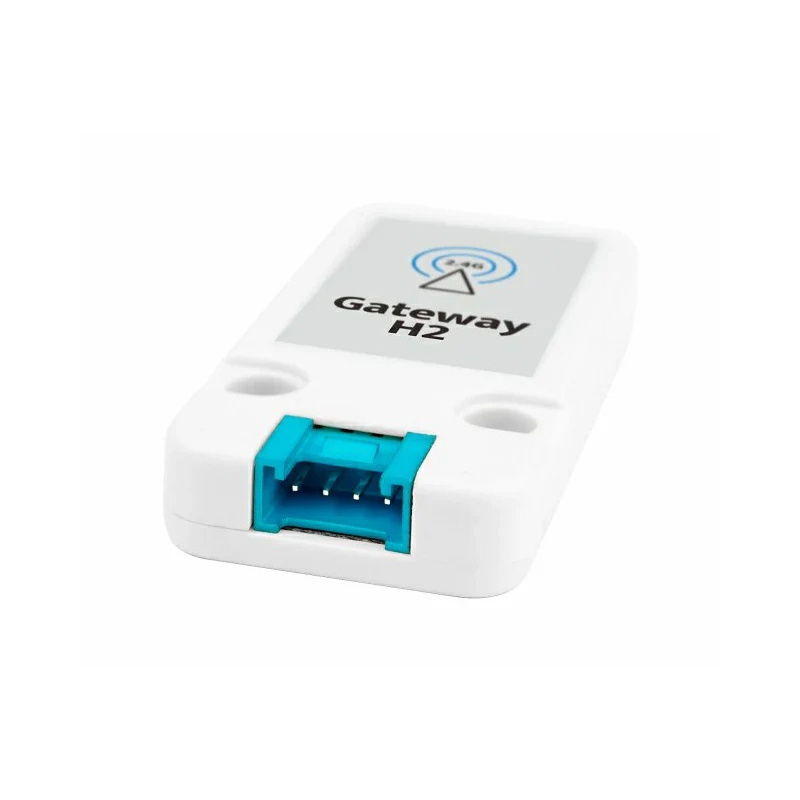

Modul komunikuje s hostitelskou jednotkou řady M5 přes sériový port (UART) prostřednictvím rozhraní Grove.
Gateway H2 podporuje protokoly připojení ZigBee , vlákna a hmota založená na vláknech .
Programování a integrace
Modul podporuje prostředí Arduino IDE a ESP-IDF . Je určen pro vývoj aplikací, jako jsou Thread Border Routers , ZigBee endpointy a komunikační uzly Matter . M5Stack poskytuje oficiální průvodce, příklady kódu a schémata. Programování je možné přes port UART (pomocí převodníku USB-UART) nebo port USB Type-C (režim BOOT). Uživatelé mají navíc přístup k kompletní dokumentaci k SDK.
Technické specifikace Gateway H2
- SoC: ESP32-H2-MINI-1-N2 (RISC-V 32bitový, 96 MHz)
- Flash paměť: 2 MB
- Anténa: Anténa na desce plošných spojů
- Protokol: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
- Spotřeba proudu (provoz): 5 V při 26,08 mA
- Spotřeba proudu (v pohotovostním režimu): 5 V při 16,16 mA
- Spotřeba proudu (v režimu spánku): 5V při 92,7µA
- Komunikace: UART (Grove, PORT.C)
- Programovací konektor: USB typu C + 4pinový UART
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 48 × 24 × 8,0 mm
- Hmotnost: 6,9 g

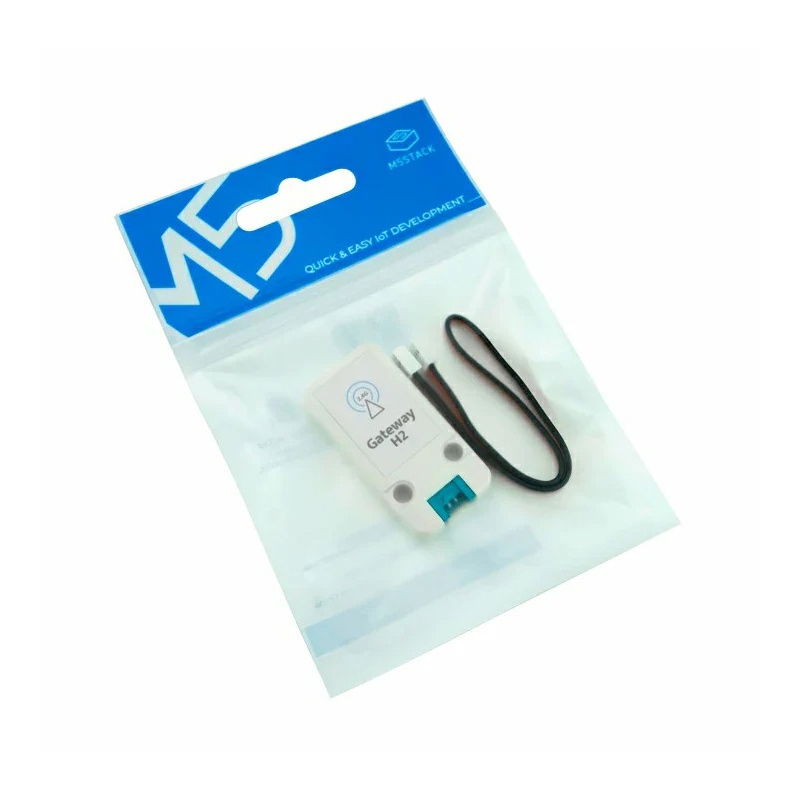

Obsah sady
- 1x Jednotková brána H2
- 1x Grove kabel (20 cm)
Modul je dodáván s kabelem Grove.
