Popis produktu: Jednotka ChainBUS - rozšiřující modul - STM32G031 - M5Stack U212
M5Stack Unit ChainBus je univerzální komunikační modul určený pro budování distribuovaných systémů založených na ekosystému M5Stack . Mikrokontrolér STM32G031G8U6 je zodpovědný za konverzi protokolů a komunikaci mezi zařízeními pomocí UART ChainBus . Modul umožňuje propojit více zařízení v jednom komunikačním řetězci a zároveň poskytuje podporu pro další rozhraní, jako jsou I2C, GPIO vstupy a výstupy, ADC a přerušení NVIC . Vestavěný firmware umožňuje automatickou detekci zařízení, čtení jedinečných UID , kontrolu verzí softwaru a monitorování správného provozu pomocí mechanismu heartbeat . Kompatibilita s UiFlow2 a Arduino IDE umožňuje rychlou a snadnou integraci se stávajícími projekty a vyžaduje minimální konfiguraci.

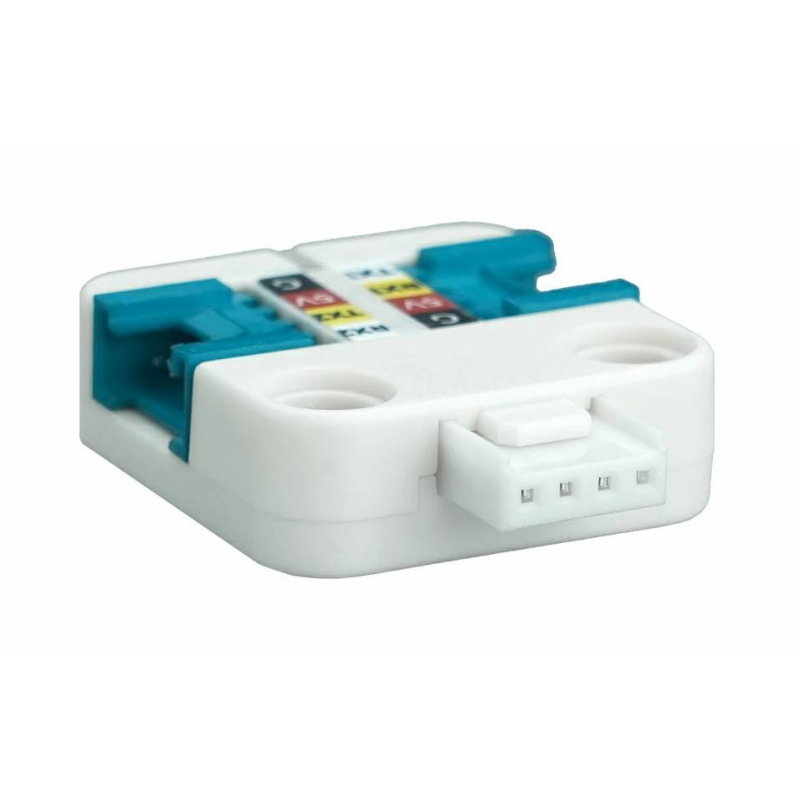

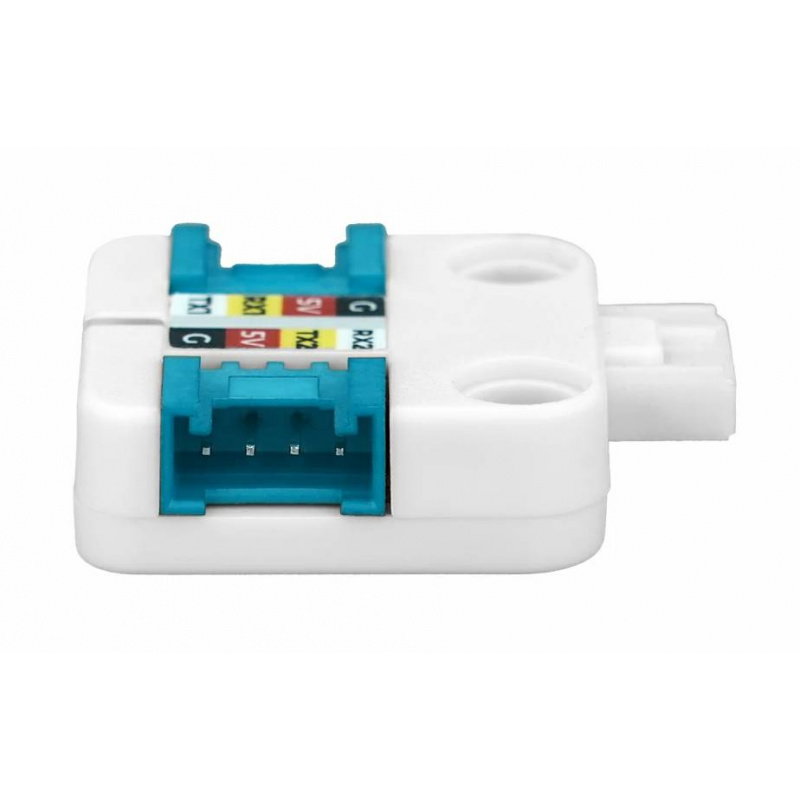

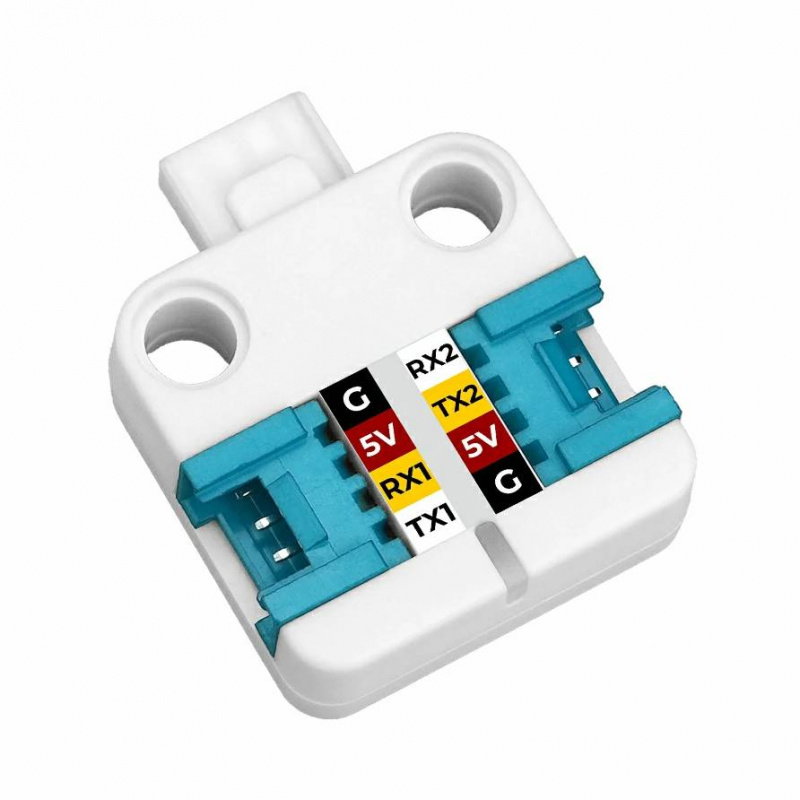

Unit ChainBUS - rozšiřující modul - STM32G031 - M5Stack U212.

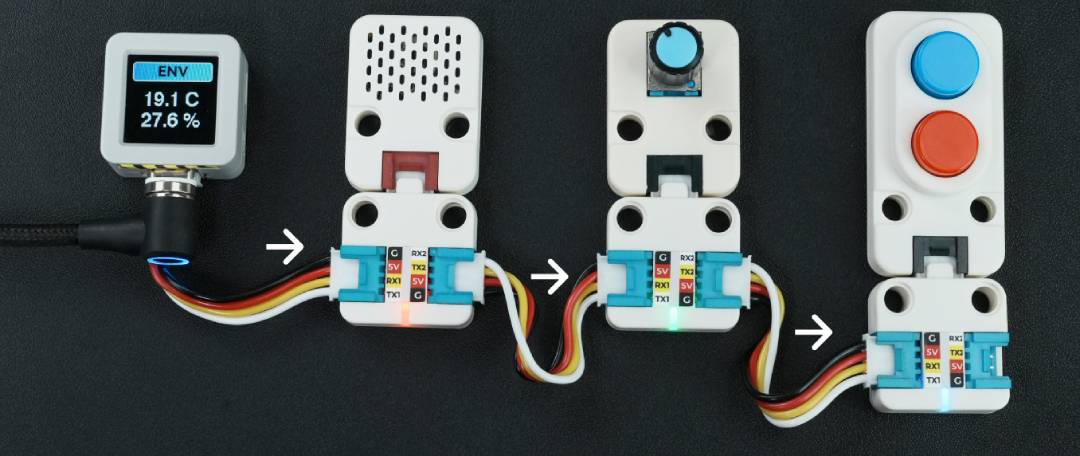

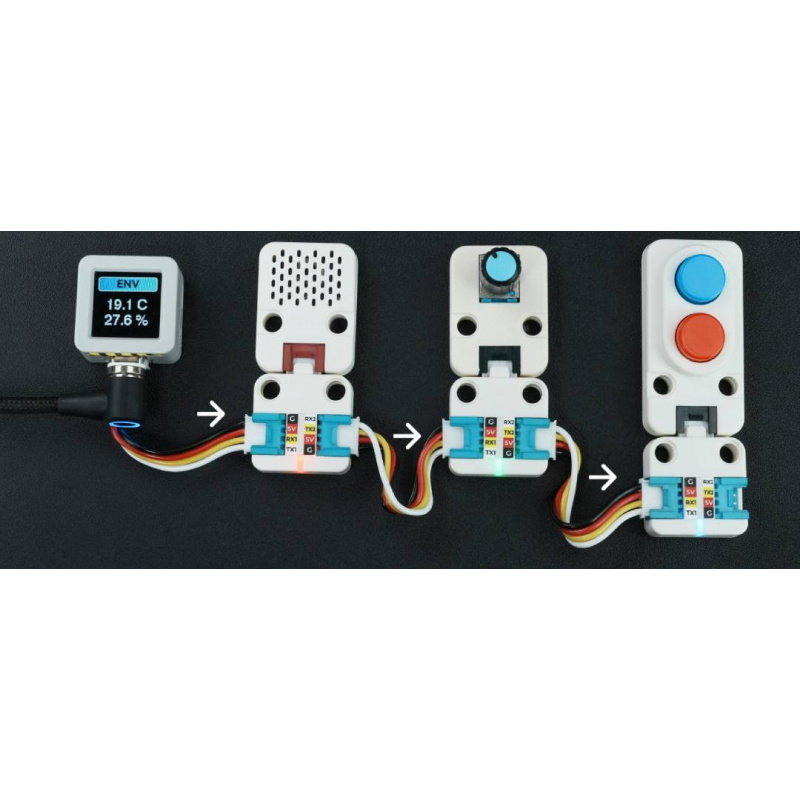

Řetězcová sběrnice M5Stack Unit se používá všude tam, kde je potřeba snadno rozšířit počet zařízení komunikujících s jedním kontrolérem.
Hlavní vlastnosti modulu
- Mikrokontrolér STM32G031G8U6 : efektivní řídicí jednotka zodpovědná za převod protokolů a správu komunikace
- Řetězová sběrnice UART : umožňuje řetězení jednoho nebo více zařízení
- Podpora více rozhraní : I2C, GPIO, ADC a NVIC dostupné přes rozšiřující konektor

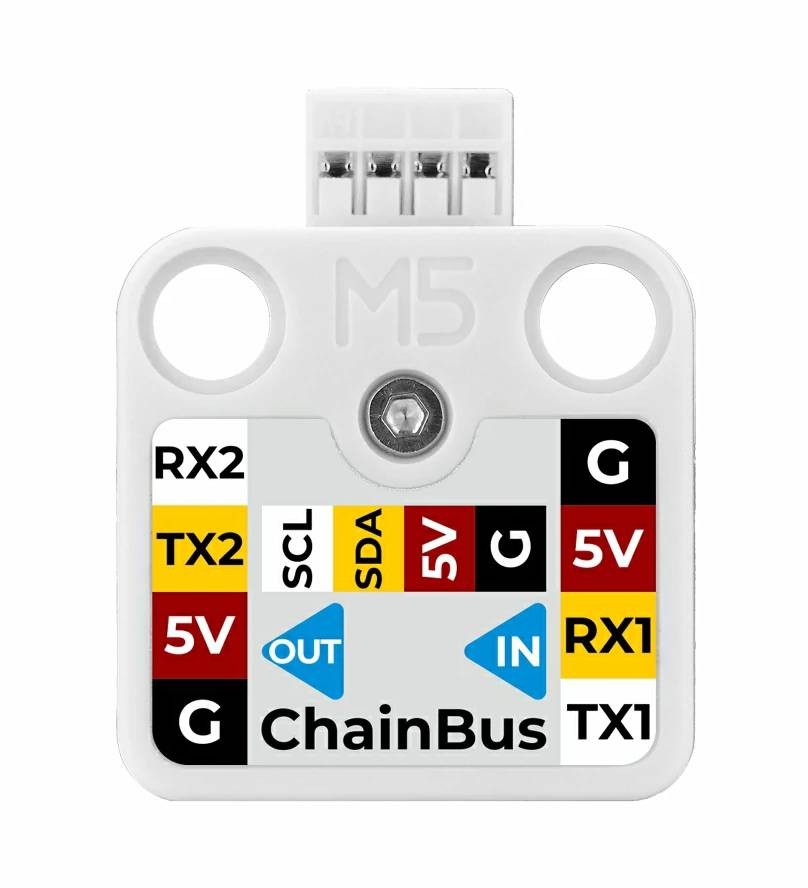

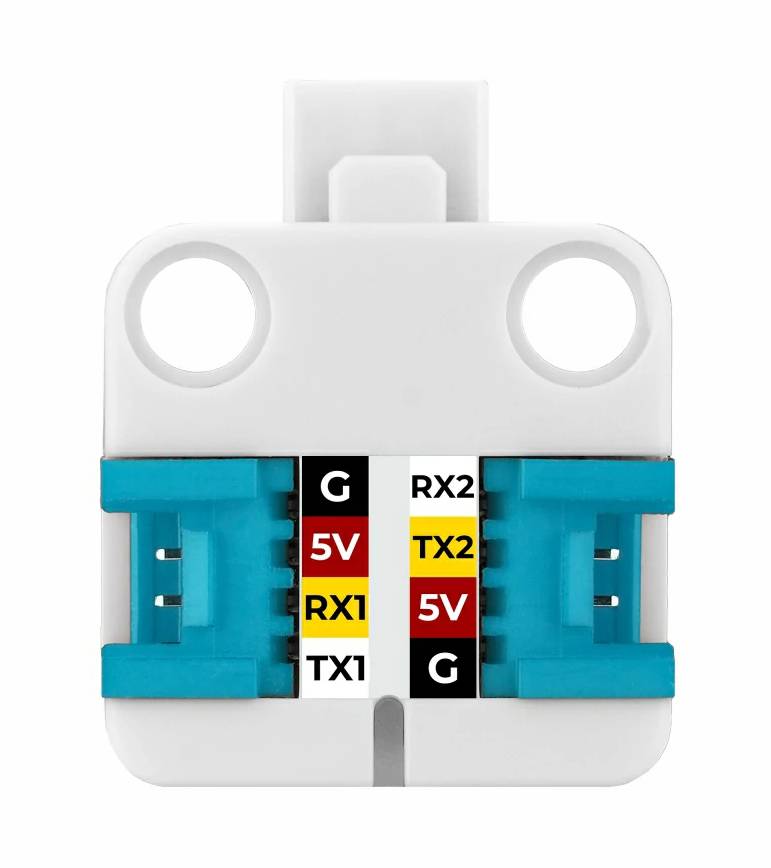

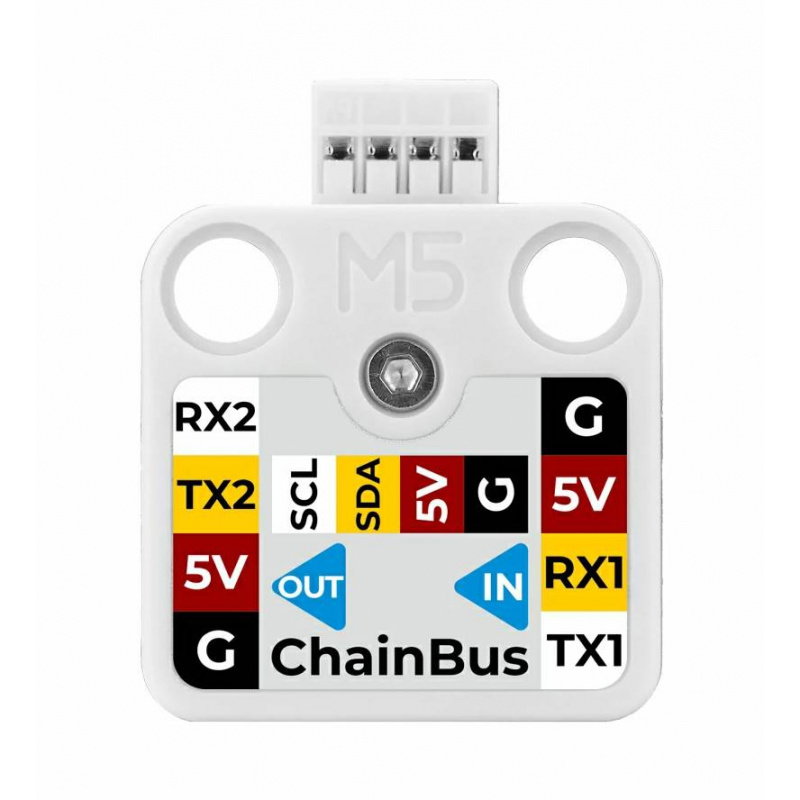

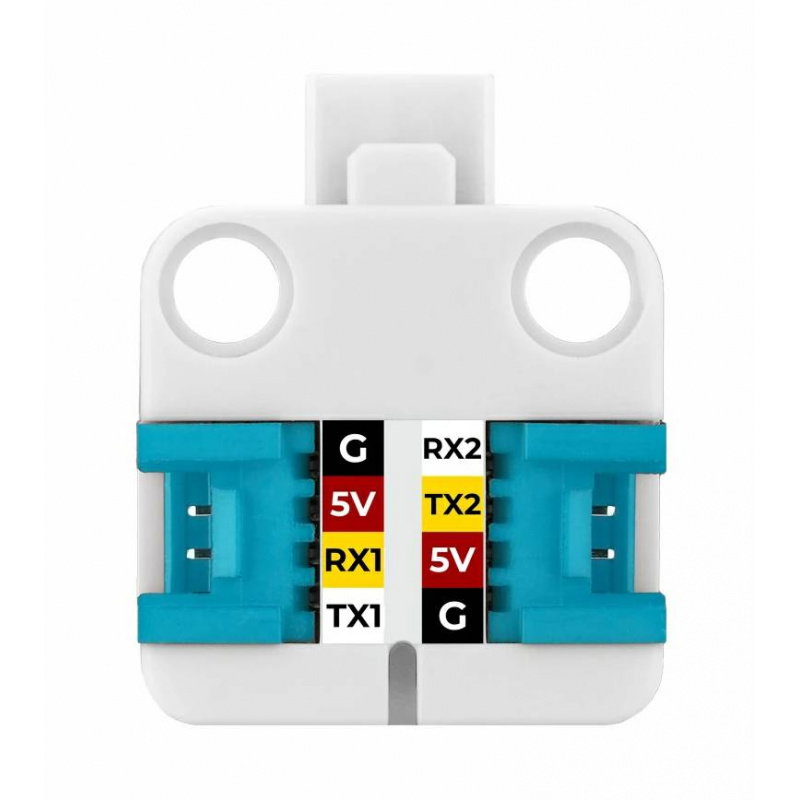

- Dva porty HY2.0-4P UART : samostatné vstupní a výstupní konektory sběrnice Chain Bus
- Rozšiřující konektor HY2.0-4P : umožňuje připojení modulů řady Unit
- WS2812C RGB dioda - indikace provozního stavu zařízení
- Kompatibilita s Arduino IDE a UiFlow2 : snadný vývoj aplikací
- Rozsáhlé funkce sběrnice : UID, verze softwaru, heartbeat a podpora detekce zařízení
Technické specifikace jednotky ChainBUS
- Mikrokontrolér: STM32G031G8U6
- Komunikace: UART 115200 bps (8N1)
- Protokol: Řetězová sběrnice UART
- Rozhraní: 2 x HY2.0-4P UART, 1 x HY2.0-4P multifunkční
- Rozšiřující rozhraní: I2C, GPIO, ADC, NVIC
- LED: 1 x WS2812 RGB
- Funkce sběrnice: UID, vyhledávání zařízení, čtení verzí, prezenční signál
- Vývojové platformy: Arduino IDE, UiFlow2
- Spotřeba proudu: 17,72 mA při 3,3 V (maximální jas bílého světla RGB)
- Rozměry: 29,8 × 24 × 8 mm
- Hmotnost: 5,9 g

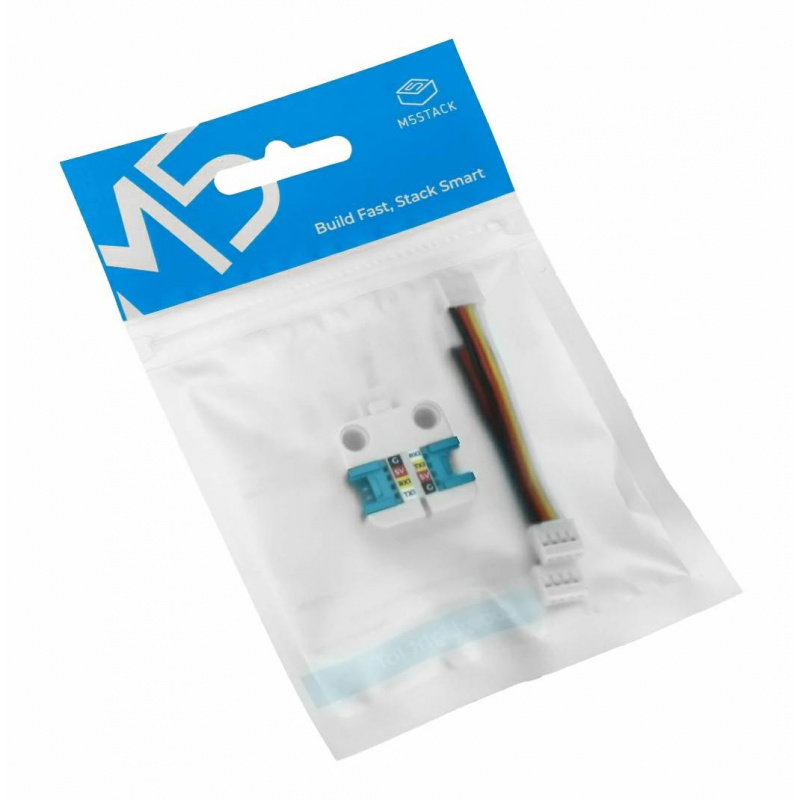

Obsah sady
- 1x Řetězová sběrnice jednotky M5Stack
- 2x kabel HY2.0-4P Grove - 5 cm
Modul umožňuje vytvářet škálovatelné automatizační systémy a zjednodušuje integraci různých hardwarových rozhraní.
