Popis produktu: NFC jednotka - NFC / RFID čtečka 13,56 MHz - ST25R3916 - M5Stack U216
Jednotka M5Stack NFC je kompaktní komunikační modul určený pro čtení, zápis a výměnu dat s oblíbenými kartami a štítky NFC/RFID . Čip ST25R3916-AQWT podporuje standardy NFC-A, NFC-B, NFC-F a NFC-V , což umožňuje modulu pracovat s médii kompatibilními s normami ISO 14443A, ISO 14443B, FeliCa a ISO 15693 a dalšími. Zařízení komunikuje s hlavním řídicím prvkem přes sběrnici I2C s adresou 0x50 a frekvencí 100 kHz nebo 400 kHz . Modul podporuje režimy čtení/zápisu, emulaci karet a vlastní komunikační protokoly . Automatické ladění antény a vysoká citlivost přijímače usnadňují stabilní komunikaci v projektech řízení přístupu, identifikace uživatelů a automatizace.

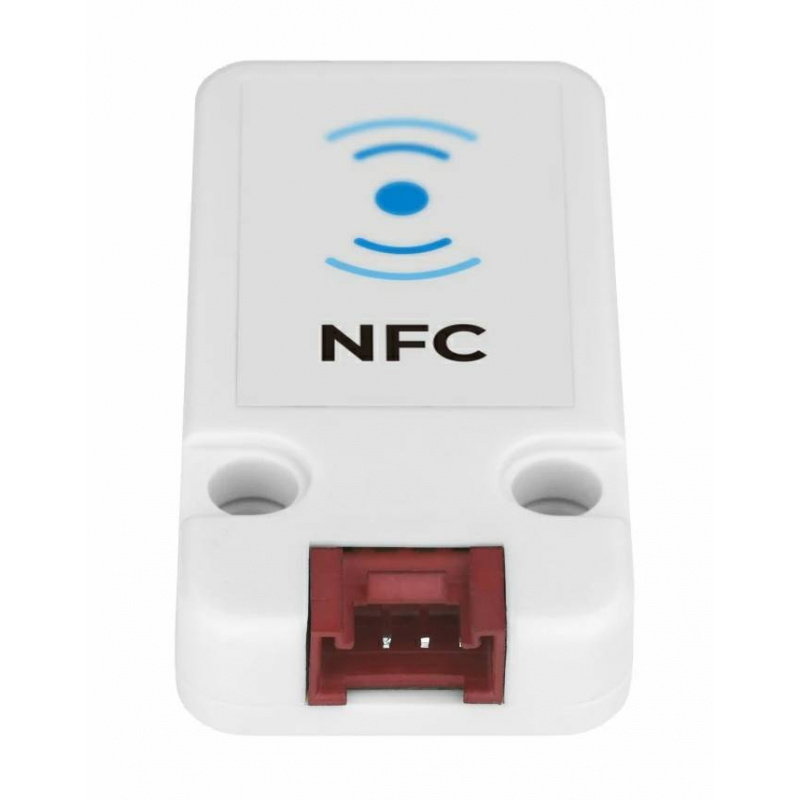

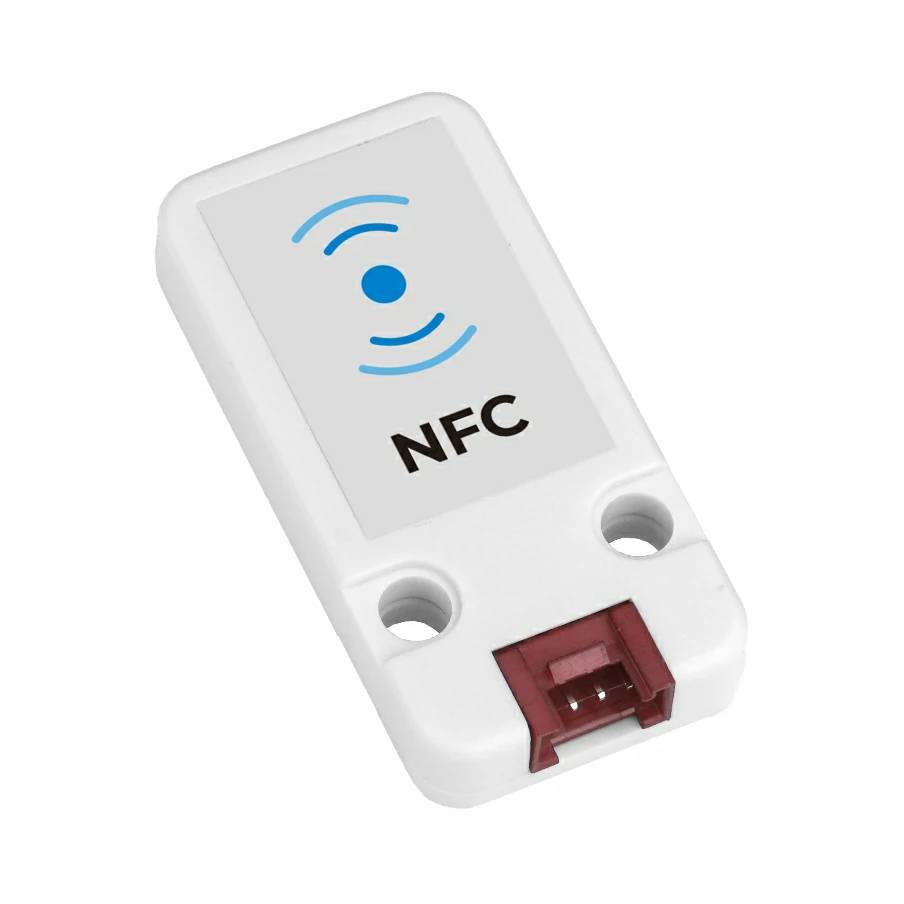

NFC jednotka - NFC / RFID čtečka 13,56 MHz - ST25R3916 - M5Stack U216.

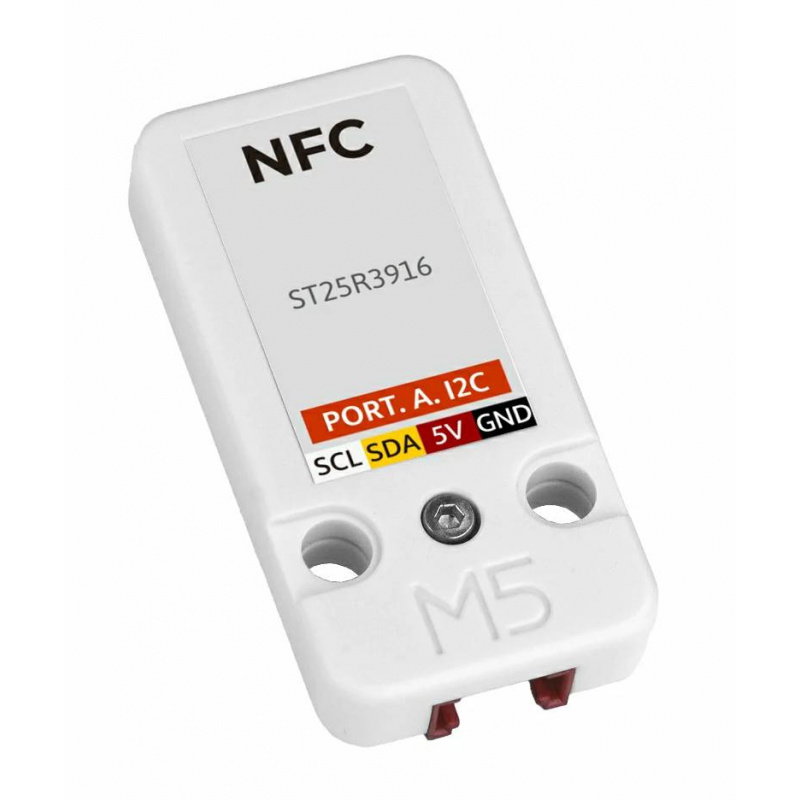

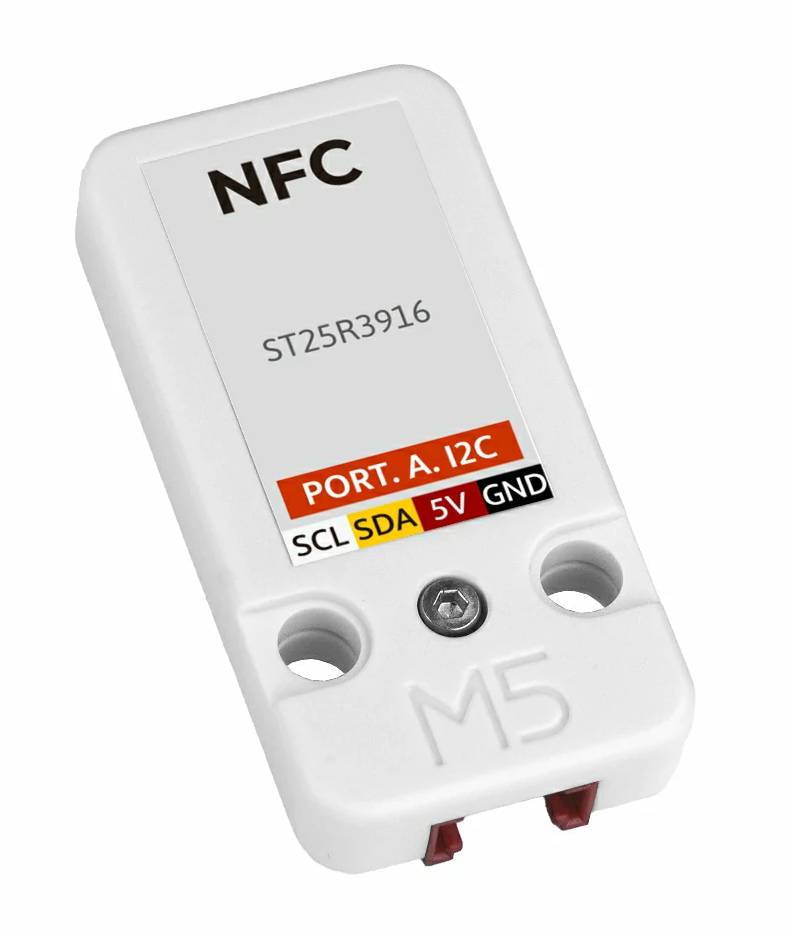

Modul je vybaven výkonným čipem ST25R3916, který podporuje oblíbené protokoly jako ISO 14443A, ISO 14443B, FeliCa a ISO 15693.
Hlavní vlastnosti NFC modulu M5Stack Unit
- Čip ST25R3916-AQWT : vysoce výkonný front-endový čip určený pro komunikaci NFC a RFID
- Frekvence 13,56 MHz : kompatibilní s oblíbenými bezkontaktními kartami, klíčenkami a tagy
- Podpora více protokolů : kompatibilní s ISO 14443A, ISO 14443B, FeliCa a ISO 15693
- Tři provozní režimy : čtečka/zapisovačka, emulace karty a vlastní protokol
- Rozhraní I2C : komunikace s adresou 0x50 a frekvencí 100 kHz nebo 400 kHz
- Dosah čtení a zápisu až 40 mm : pohodlná manipulace s bezkontaktními kartami a štítky
- Automatické ladění antény : pomáhá udržovat stabilní komunikaci
- Vysoká citlivost přijímače : zlepšuje spolehlivost čtení kompatibilních médií
- Konektor HY2.0-4P : snadné připojení ke kompatibilním řídicím jednotkám M5Stack
- Otvory kompatibilní s LEGO : usnadňují montáž modulu do pouzder a konstrukcí
- Podpora UiFlow2 a Arduino IDE : grafické a textové programovací možnosti
- Kabel Grove je součástí balení : s modulem můžete rychle začít pracovat
Kompatibilita s M5Stack a programování NFC modulů
NFC modul M5Stack je navržen pro práci s kontroléry vybavenými konektorem Grove a sběrnicí I2C . Lze jej připojit k zařízením z rodiny M5Stack Core, Atom, Stick, Cardputer a dalším kontrolérům podporujícím napájení 5V a linky SDA a SCL. U vybraných zařízení je nutné čísla pinů v programu upravit tak, aby odpovídala portu používanému konkrétním kontrolérem. Programování modulu je možné v prostředí UiFlow2 , které umožňuje vytvářet aplikace pomocí bloků, a v Arduino IDE. s využitím knihovny připravené výrobcem. Dokumentace obsahuje příklad rychlého spuštění, schéma zapojení a mapu zapojení pinů. Díky tomu je modul vhodný jak pro vzdělávací projekty, tak pro složitější identifikační a automatizační systémy.

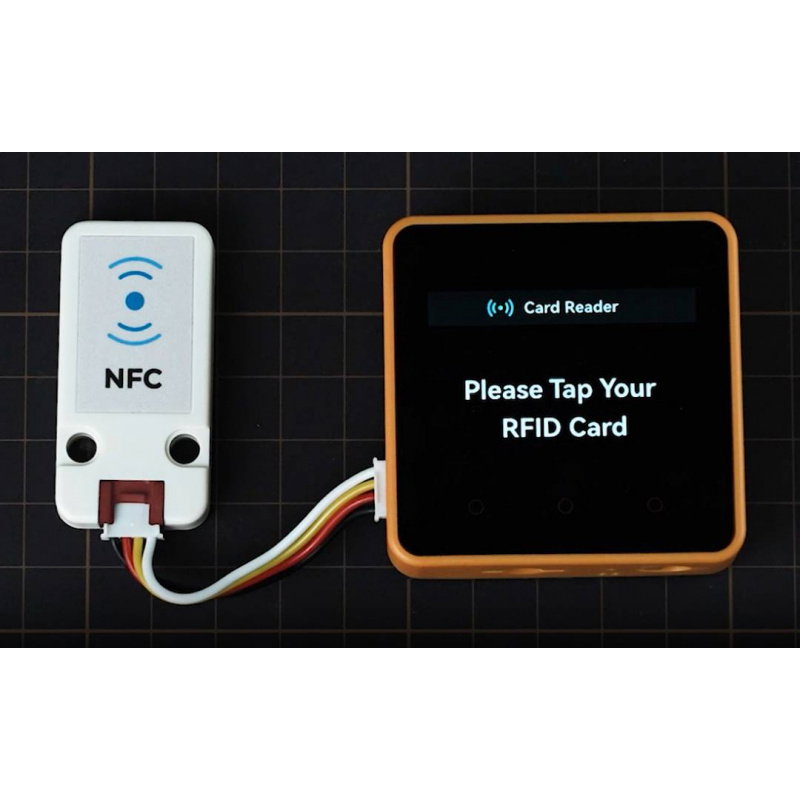

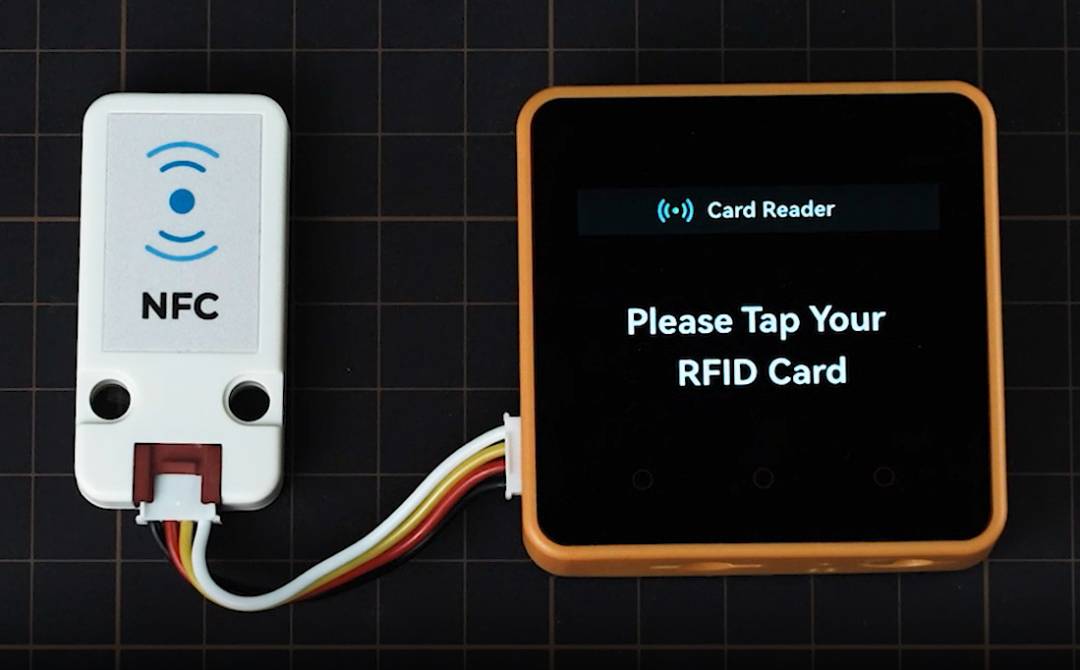

Jednotku M5Stack NFC lze použít k vytvoření systémů kontroly přístupu založených na kartách, klíčenkách nebo bezkontaktních tazích.

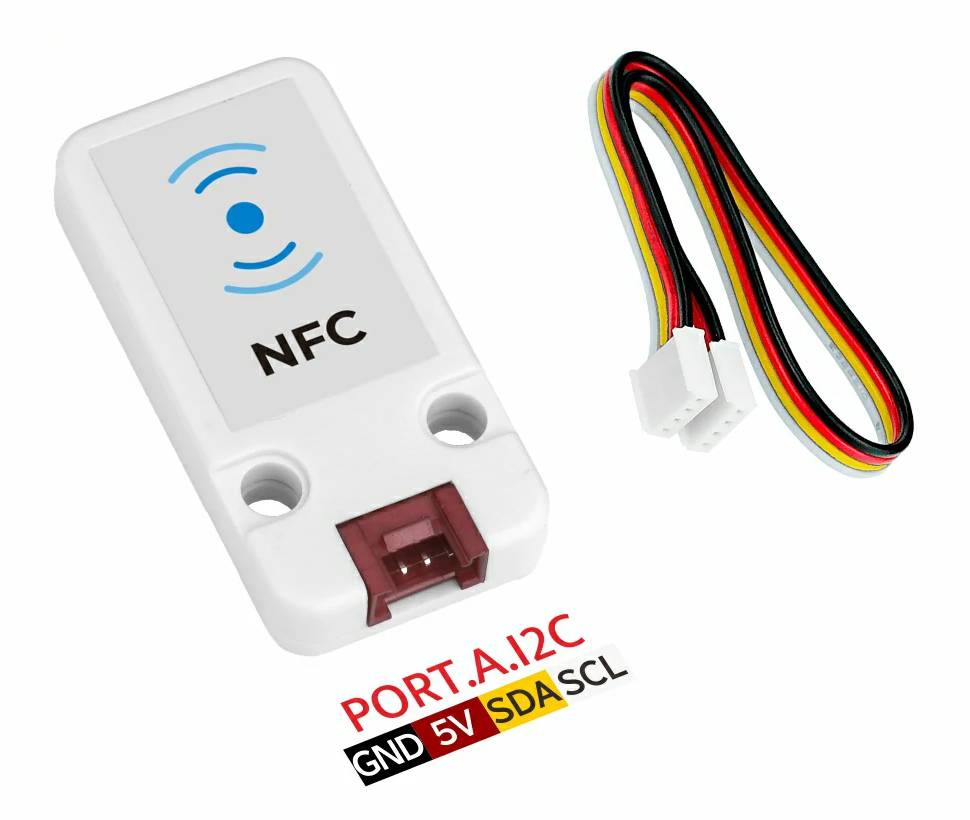

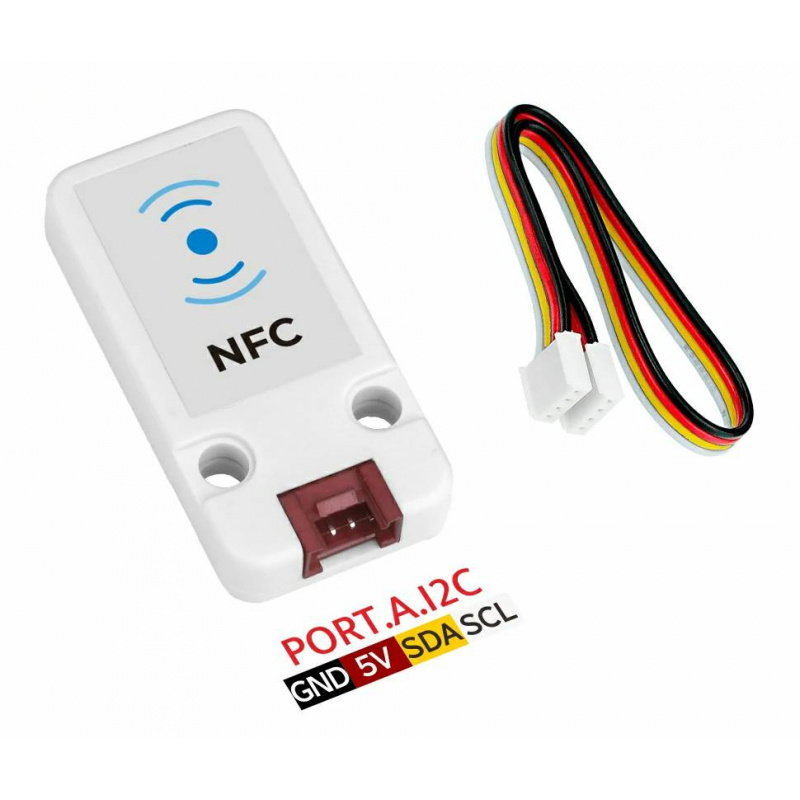

Součástí sady je kabel Grove.
Technické specifikace jednotky M5Stack NFC U216
- Typ systému: ST25R3916-AQWT
- Typ modulu: Čtečka a programátor NFC/RFID
- Provozní frekvence: 13,56 MHz
- Komunikační rozhraní: I2C
- Adresa I2C: 0x50
- Frekvence sběrnice I2C: 100 kHz nebo 400 kHz
- Podporované protokoly v režimu čtečky/zapisovačky: NFC-A/B kompatibilní s normou ISO 14443A/B, NFC-F FeliCa a NFC-V kompatibilní s normou ISO 15693
- Podporované protokoly v režimu emulace karty: NFC-A a NFC-F
- Provozní režimy: Čtečka/zapisovačka, Emulace karty, Vlastní protokol
- Dosah čtení a zápisu: až 40 mm
- Konektor: HY2.0-4P Grove
- Piny konektoru: GND, 5 V, SDA, SCL
- Napájecí napětí: 5 V
- Spotřeba proudu v režimu spánku: 19,33 µA
- Spotřeba energie po spuštění bez konfigurace: 19,79 µA
- Spotřeba proudu při nepřetržitém odečítání: 67,65 mA
- Spotřeba proudu při přerušovaném odečtu: 66,48 mA
- Podporovaná prostředí: UiFlow2, Arduino IDE
- Rozměry: 48 x 24 x 8 mm
- Hmotnost: 5,9 g
Obsah sady
- 1x NFC modul jednotky M5Stack
- 1x kabel HY2.0-4P Grove o délce 20 cm
