Popis produktu: LoRaWAN EU868 MHz modul s anténou - Modul rozšíření jednotky - M5Stack U184-EU868
Modul LoRaWAN Unit EU868 je pokročilé komunikační rozšíření určené pro IoT systémy, založené na energeticky úsporném mikrokontroléru STM32WLE5 . Podporuje evropské pásmo 868 MHz a nabízí plnou shodu s protokolem LoRaWAN 1.0.3 (třída A, B, C) a také komunikační režim point-to-point (P2P). Díky velmi vysoké citlivosti příjmu (až -137 dBm) a přiložené pahýlové anténě se ziskem 2,8 dBi zajišťuje stabilní dosah vysílání i v náročných podmínkách. Komunikace s modulem probíhá přes UART pomocí AT příkazů. Malé rozměry a kompatibilita se systémem LEGO usnadňují sestavení v mobilních a vzdělávacích projektech.

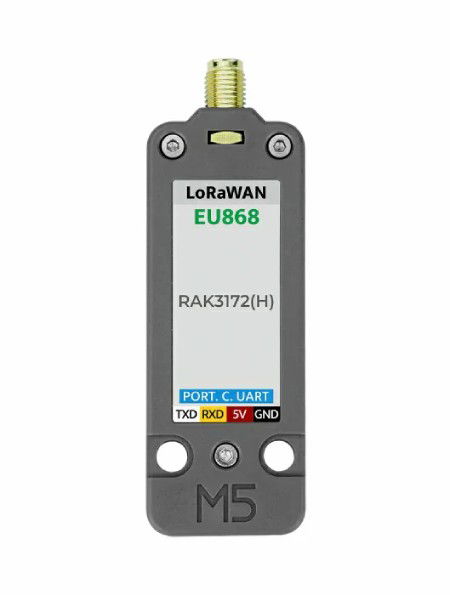

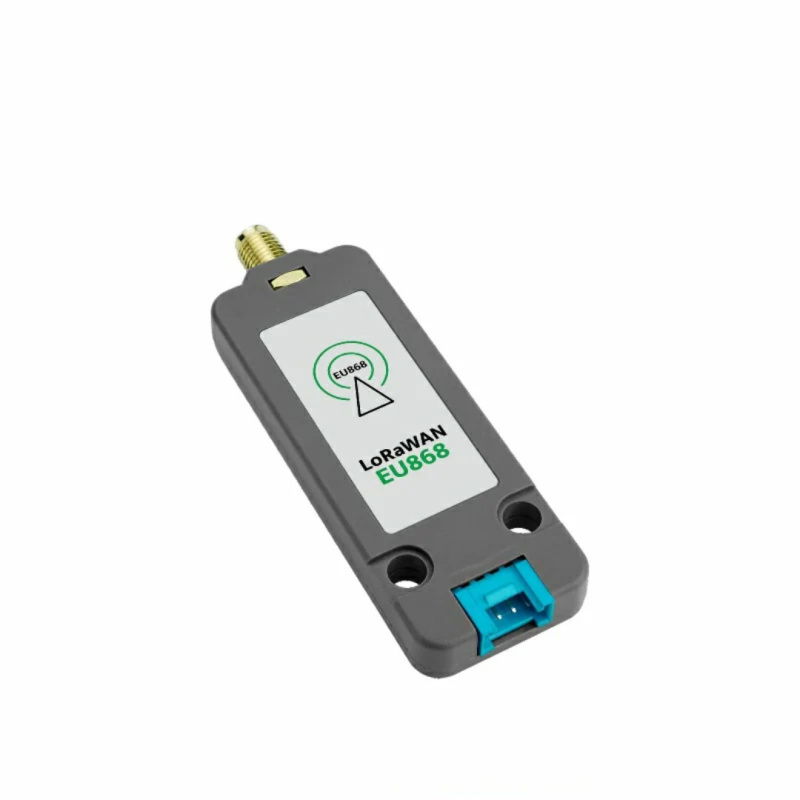

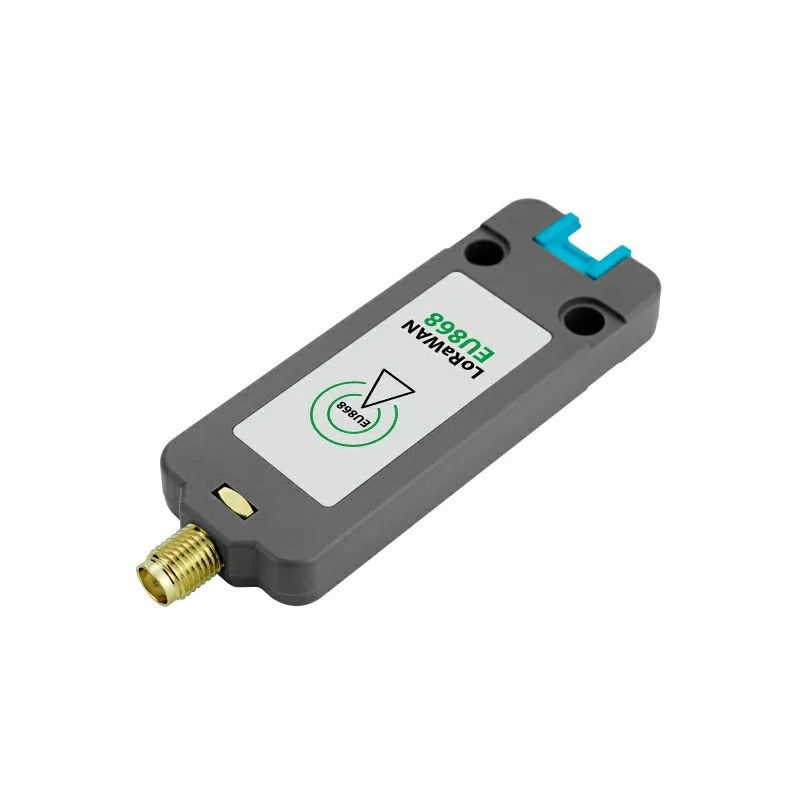

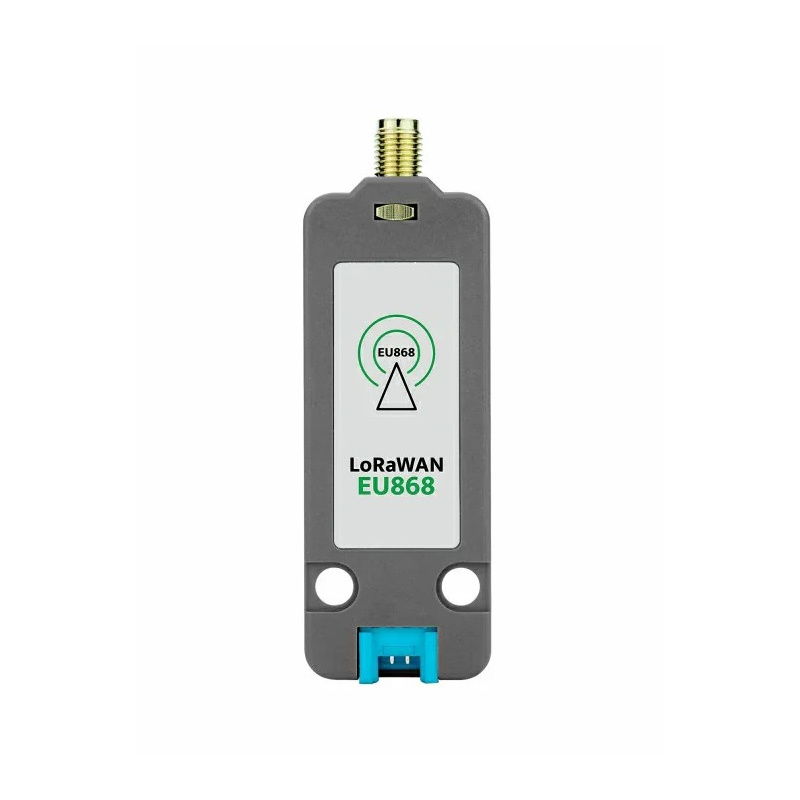

Modul LoRaWAN EU868 MHz s anténou - Modul rozšíření jednotky - M5Stack U184-EU868.

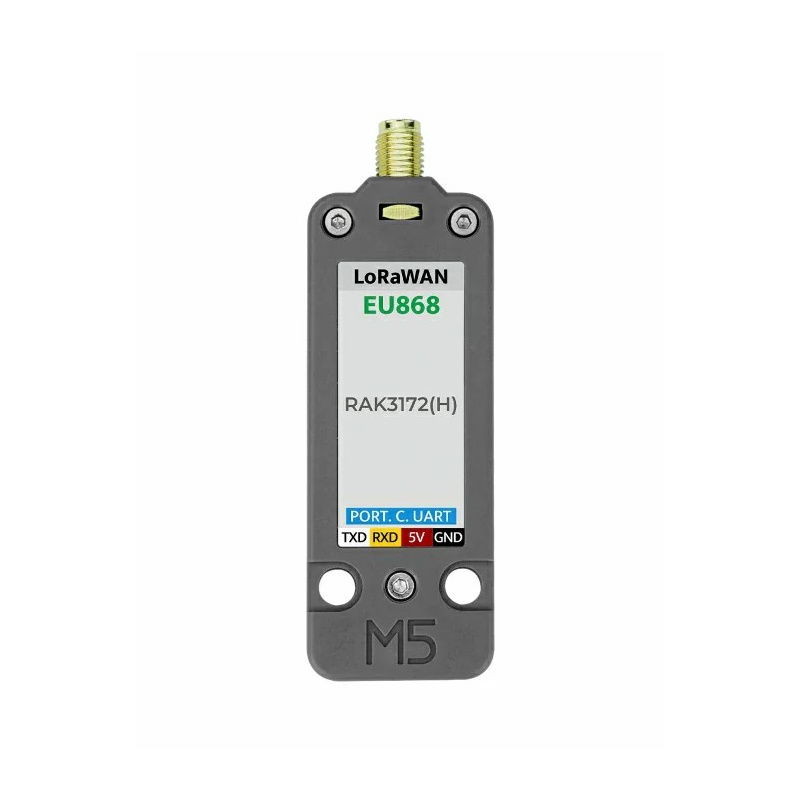

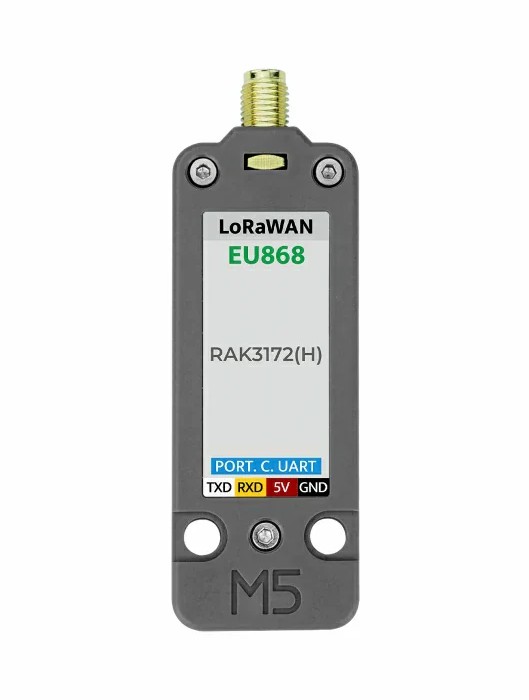

Modul pracuje na frekvenci 868 MHz.
Hlavní vlastnosti modulu LoRaWAN EU868 MHz
- STM32WLE5 : 32bitový mikrokontrolér s vestavěným LoRa rádiem, 256 KB Flash, 64 KB RAM
- Podpora EU868 MHz : vyhrazené pásmo pro Evropu a kompatibilní regiony
- Provozní režimy : LoRaWAN Class A, B, C a P2P komunikace
- Vysoká citlivost přijímače : až -137 dBm, zajišťuje stabilní příjem na velké vzdálenosti
- Velký dosah přenosu : až 2300 m (125 kb/s), 1300 m (500 kb/s)
- Vestavěný zásobník LoRaWAN : kompatibilní s protokolem LoRaWAN 1.0.3
- Podpora AT příkazů : konfigurace přes UART, výchozí 115200 b/s
- Nízká spotřeba energie : režim spánku 28,6 mikroampérů, pohotovostní režim 7,2 miliampérů
- Vysoce kvalitní anténa : 2,8 dBi pahýl, délka 195 mm, konektor SMA
- Vývojové platformy : Arduino IDE, UIFlow 1.0 a 2.0
V naší nabídce naleznete i další moduly M5Stack

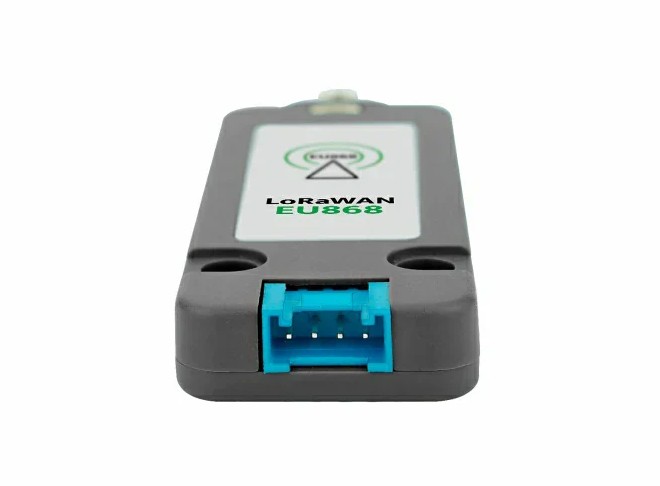

Připojení a kompatibilita modulu

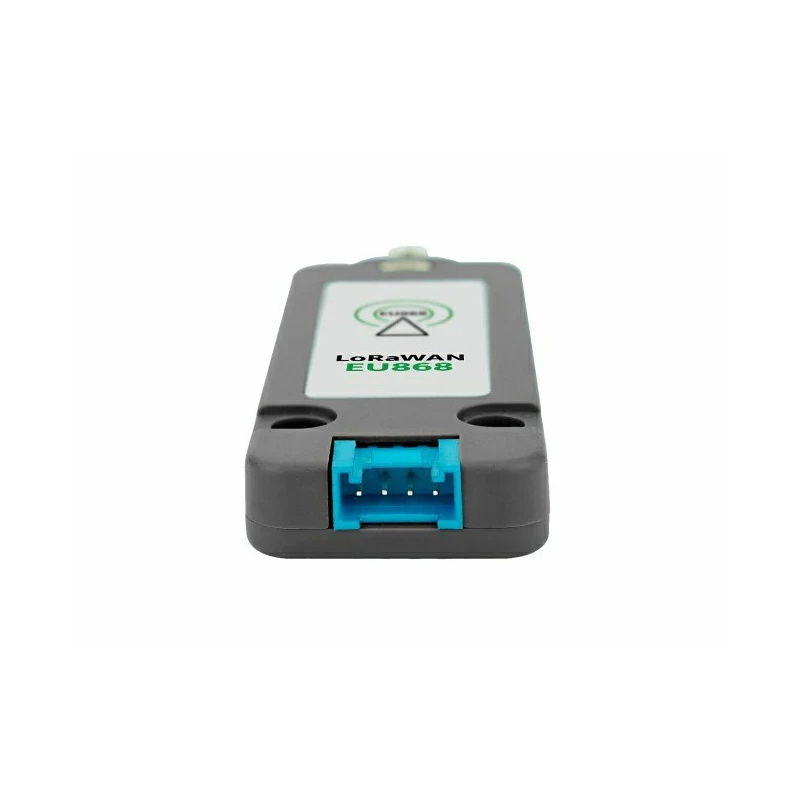

Modul Unit LoRaWAN EU868 komunikuje s hostitelským systémem přes rozhraní UART , standardně nakonfigurované na rychlost 115200 b/s. Podporuje sadu AT příkazů umožňujících plnou konfiguraci přenosových parametrů a provozních režimů. Sada obsahuje kabel Grove , umožňující snadné připojení k dalším modulům M5Stack nebo externím mikrokontrolérům. Modul je kompatibilní s platformami Arduino IDE, UIFlow 1.0 a 2.0 , což usnadňuje integraci se stávajícími vzdělávacími, prototypovými a komerčními projekty.
Modulové aplikace
Modul LoRaWAN Unit EU868 se používá v projektech, které vyžadují velký komunikační dosah a energeticky úsporný přenos dat . Funguje perfektně jako:
- Uzel sběru dat chytrého zemědělství
- Environmentální senzor v systémech monitorování kvality vzduchu a vody
- Modul přenosu dat v průmyslových sítích
- Prvek systémů domácí nebo městské automatizace
Díky UART komunikaci a široké podpoře vývojových platforem je ideální i pro výukové a prototypové aplikace.

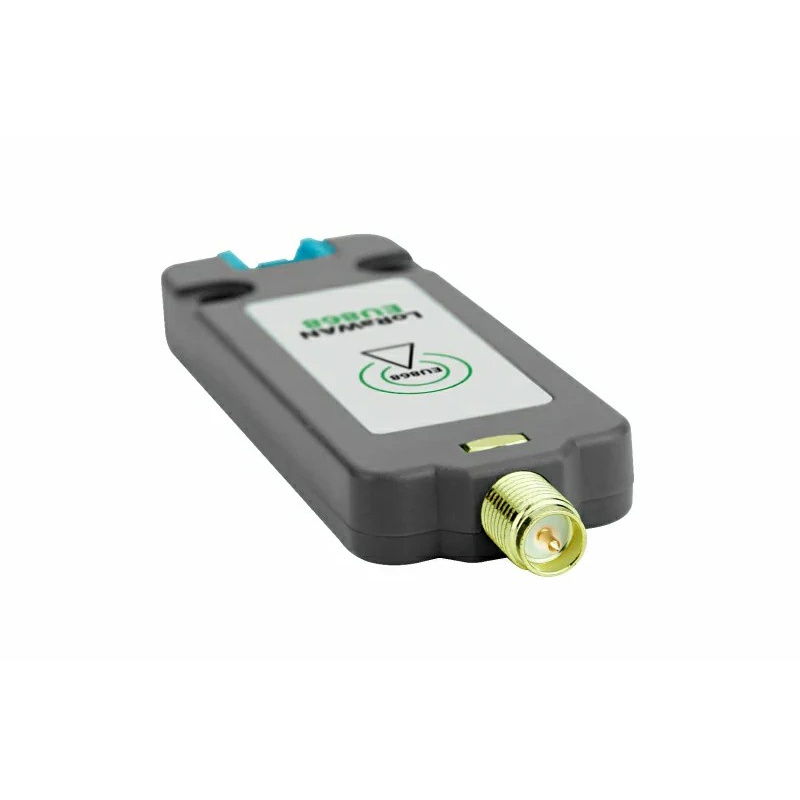

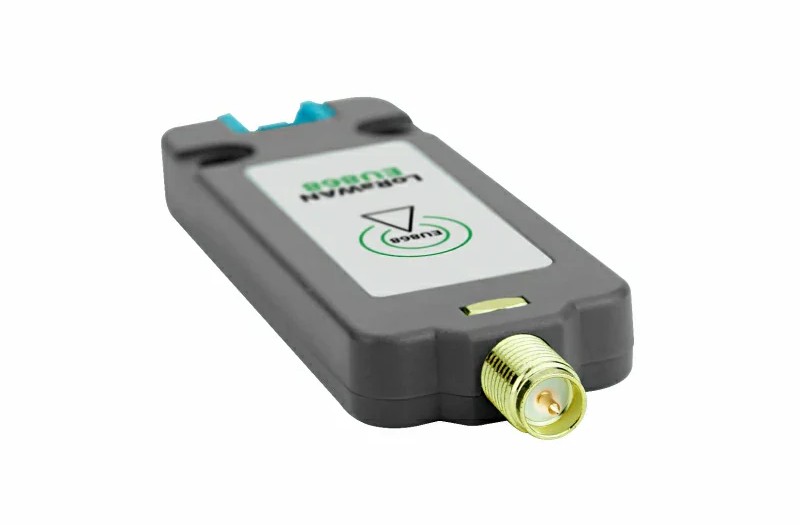

Modul je vybaven konektorem pro externí SMA anténu.

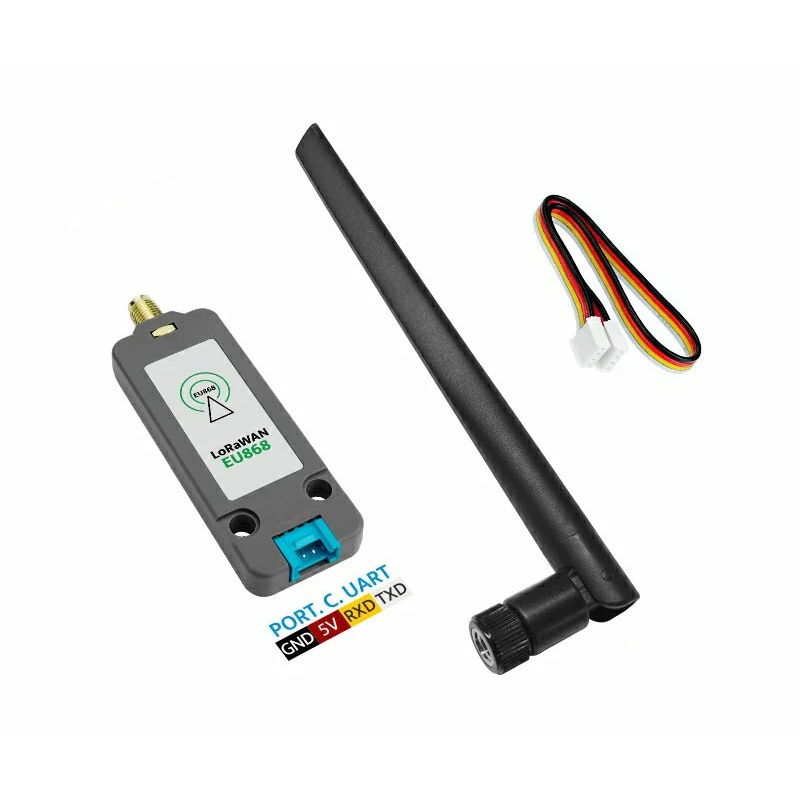

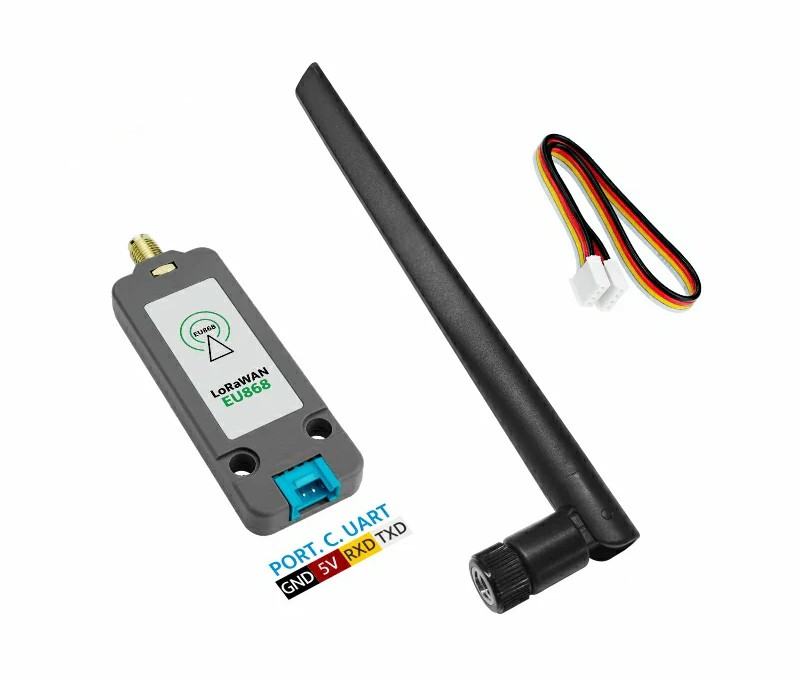

Položky zahrnuté v sadě.
Technická specifikace modulu LoRaWAN EU868 MHz
- Procesor: STM32WLE5 (256 kB Flash, 64 kB RAM)
- Pracovní frekvence: 868 MHz až 870 MHz
- Provozní režimy: LoRaWAN třídy A, B, C a P2P
- Citlivost přijímače: -137 dBm
- Dosah přenosu: až 2300 m při 125 kbps, 1300 m při 500 kbps
- Režimy aktivace: OTAA, ABP
- Komunikační rozhraní: UART, výchozí 115200 b/s, AT příkazy
- Spotřeba energie:
- Pohotovostní režim: 7,23 mA
- Režim spánku: 28,61 mikroampérů
- Příjem dat (125 kbps): 8,43 mA
- Datový přenos (125 kbps): 117,16 mA
- Napájecí napětí: 5V DC
- Provozní teplota: 0°C až 40°C
- Rozměry: 71,4 x 24 x 8 mm
- Hmotnost: 31,9 g
Obsah sady
- 1x modul LoRaWAN EU868 (STM32WLE5)
- 1x Grove kabel o délce 20 cm
- 1x anténní pahýl 2,8 dBi (195 mm, SMA konektor)
