Jednotka GPS/BDS s anténou SMA - AT6668 - Rozšiřující modul jednotky - M5Stack U190
Modul GPS / BDS Unit je pokročilý GNSS přijímač vybavený aktivní externí SMA anténou a systémem AT6668 podporujícím mnoho satelitních systémů (GPS, GLONASS, Galileo, QZSS, BD2, BD3). Umožňuje přesné polohování do 1,5 m a zajišťuje spolehlivost i v oblastech se slabým signálem. Komunikuje přes UART a je kompatibilní s Arduino, ESP-IDF a UIFlow .
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Jednotka GPS / BDS s anténou SMA - AT6668 - Rozšiřující modul jednotky - M5Stack U190
GPS / BDS Unit je kompaktní GNSS modul s čipem AT6668 a externí aktivní SMA anténou , zajišťující vysokou citlivost a přesnost určování polohy. Modul podporuje více globálních systémů (GPS, GLONASS, Galileo, QZSS, BD2, BD3) a může pracovat v kombinovaném nebo nezávislém režimu pro každý systém. Efektivní 30 dBi anténa a multifrekvenční podpora činí modul ideální pro mobilní a průmyslové aplikace. Díky podpoře více programovacích platforem a univerzálnímu rozhraní UART lze modul snadno integrovat s různými projekty na bázi mikrokontrolérů.
Podívejte se také na uživatelskou příručku připravenou výrobcem!

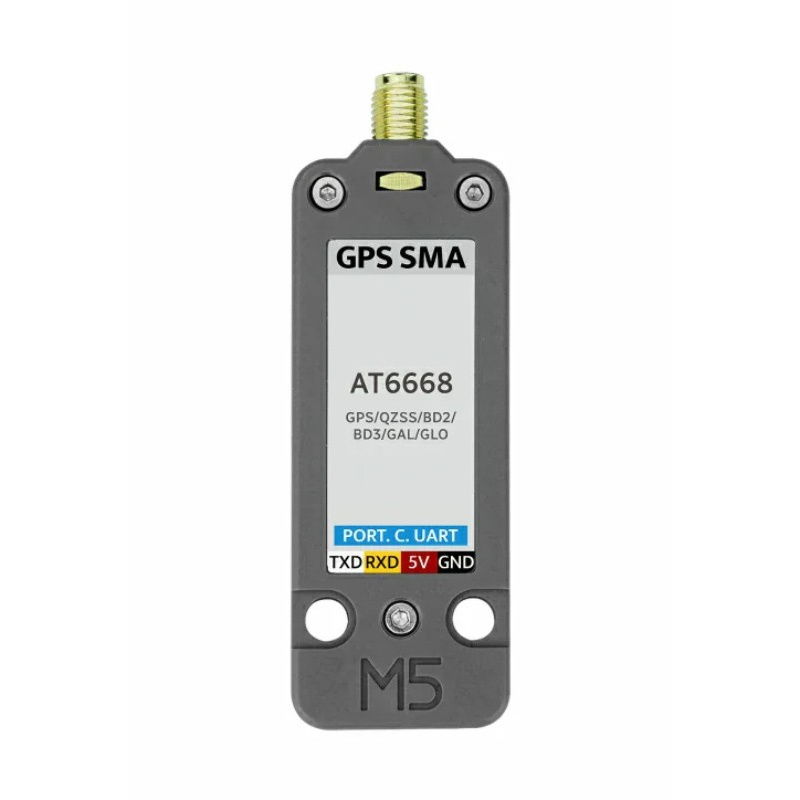

Jednotka GPS / BDS s anténou SMA - AT6668 - Rozšiřující modul jednotky - M5Stack U190.
Botland je oficiálním distributorem modulů řady M5Stack v Polsku. Systém těchto stohovatelných funkčních zařízení jsme doplnili o příslušenství z naší nabídky a četné blogové návody. Všechny prezentované produkty M5Stack jsou originální.

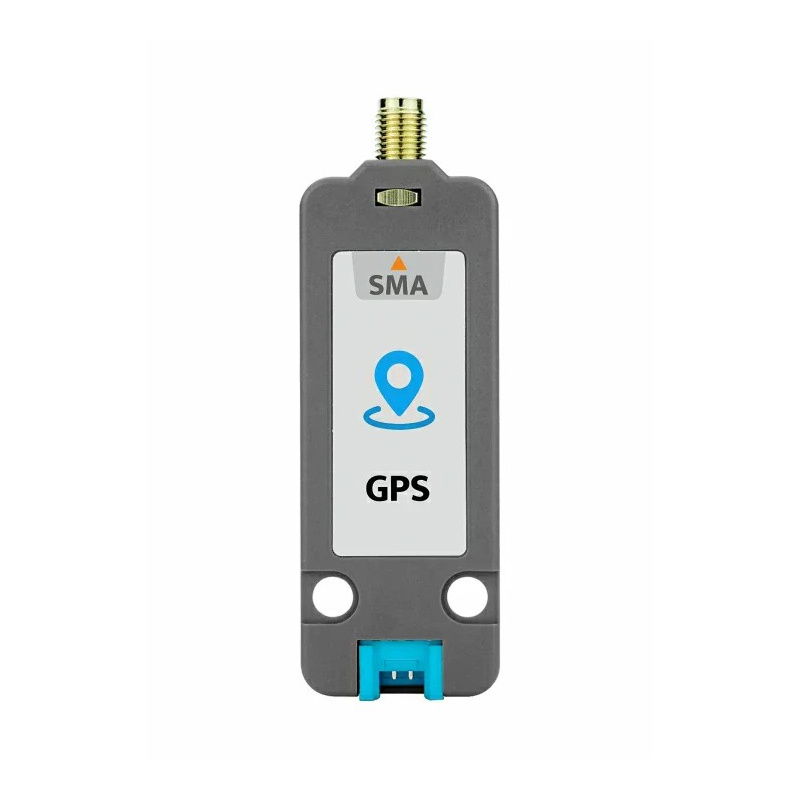

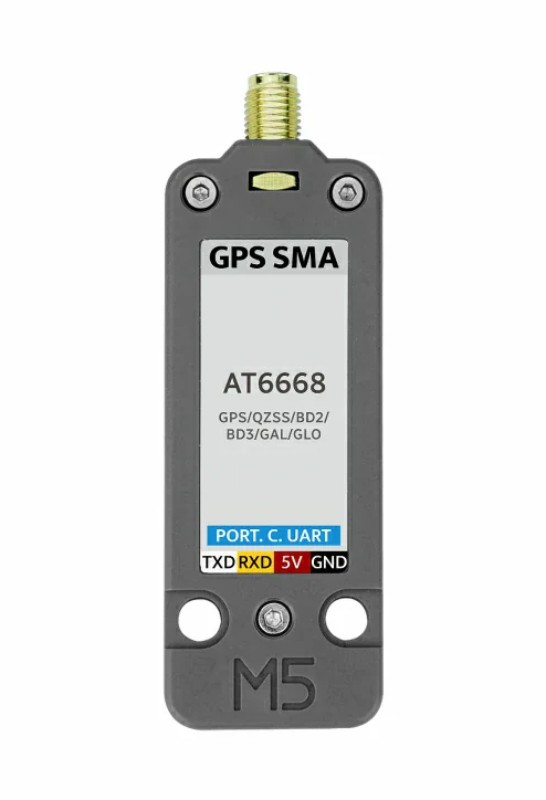

Podporuje více satelitních navigačních systémů (GPS/QZSS/BD2/BD3/GAL/GLO).
Hlavní vlastnosti jednotky GPS/BDS
- Podpora více systémů GNSS : GPS, QZSS, BD2, BD3, GLONASS, GALILEO
- Vícekanálový přijímač : až 50 kanálů současně
- Vysoká přesnost umístění : přesnost až 1,5 m (CEP50)
- Externí aktivní anténa SMA : stabilní signál a lepší dosah
- Rychlý start : Studený start: 23 s, Horký start: 1 s
- Vysoká citlivost příjmu : -162 dBm (sledování), -160 dBm (inicializace)
- Podpora UART : Výchozí 115200 bps, 8N1
- Široká kompatibilita : Arduino, ESP32-IDF, UIFlow
- Nízká spotřeba energie : cca. 40 mA v provozním režimu
Připojení a kompatibilita modulu

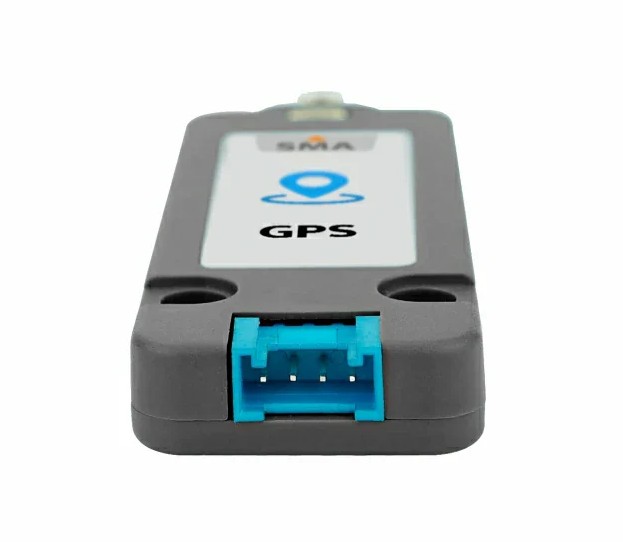

Modul komunikuje přes rozhraní UART a standardně pracuje rychlostí 115200 bps. Pro komunikaci je vyžadováno připojení GND, 5V, TX a RX - 4kolíková zástrčka s roztečí 2 mm (dodávaná v sadě) pasuje do portů typu Grove (PORT.C). Modul pracuje s více vývojovými platformami, jako je Arduino IDE, ESP32-IDF a UIFlow , což poskytuje velkou všestrannost pro integraci s různými mikrokontroléry řady M5Stack, jako jsou Core , Atom nebo StickC .

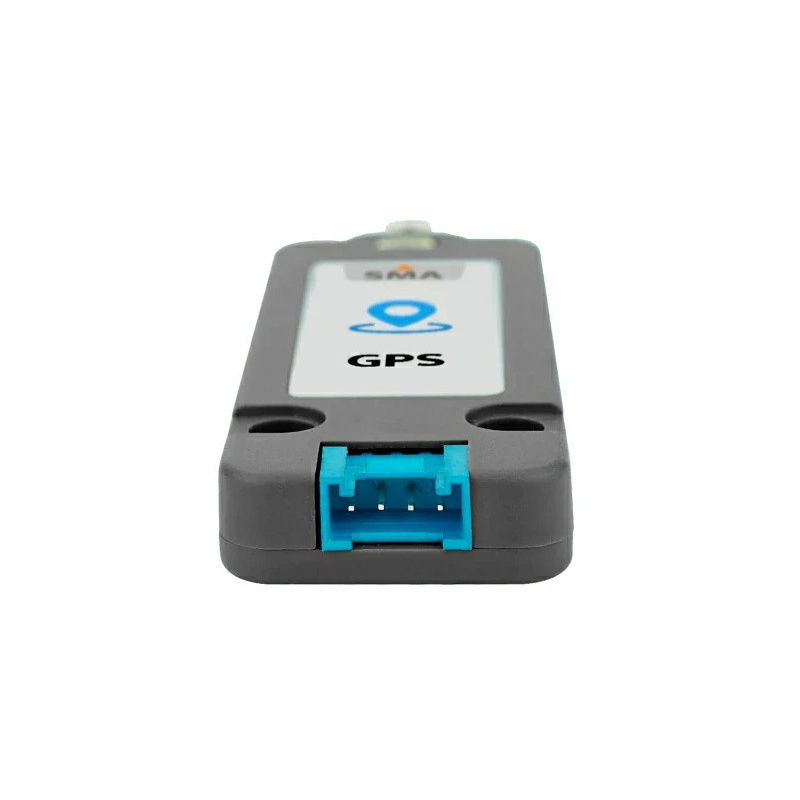

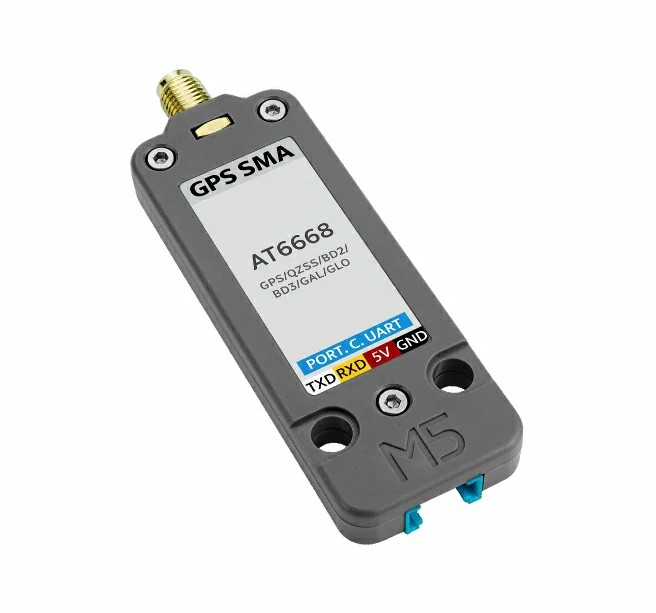

Modul nabízí dva otvory kompatibilní s Lego.

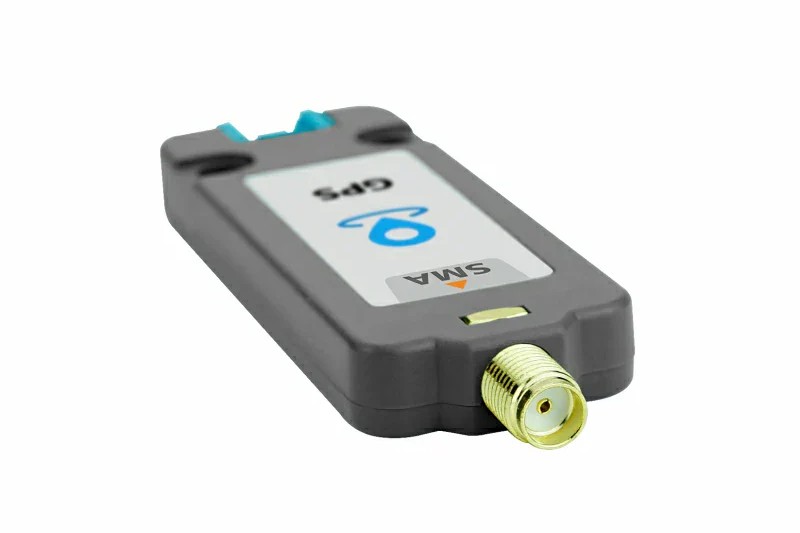

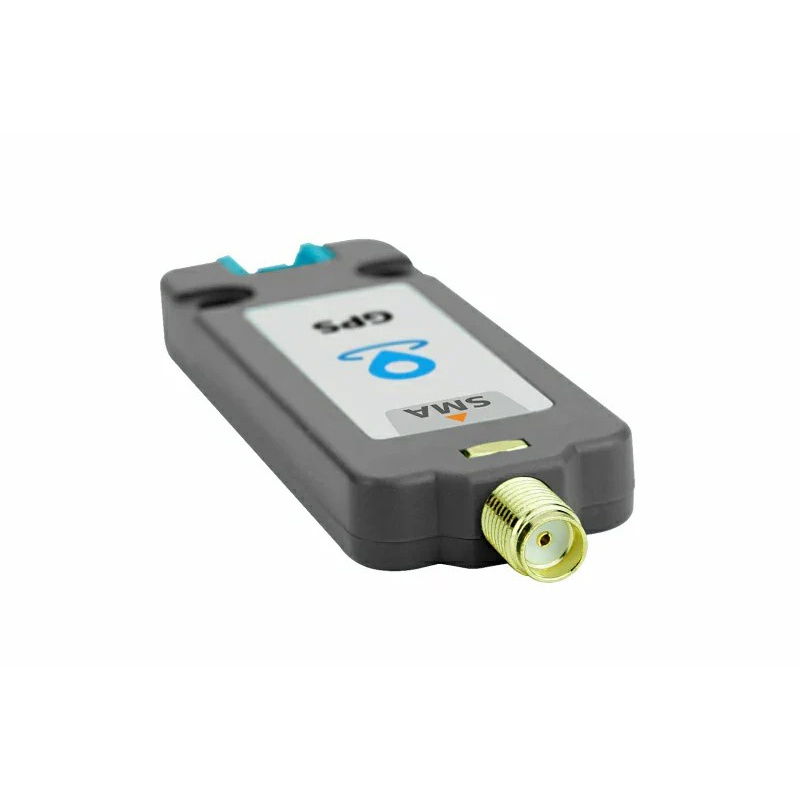

Modul má SMA konektor pro externí anténu, který je součástí sady.
Praktické aplikace
Modul GPS / BDS Unit je ideální pro:
- Navigační systémy pro autonomní vozidla
- Umístění dronu a mobilního zařízení
- Inteligentní dopravní systémy
- Systémy hlášení autobusových zastávek
- Sledování polohy v zařízeních IoT
- Mobilní sledovací zařízení a sportovní aplikace
- Geotagging fotografií nebo měření v terénu
Technická specifikace modulu
- Čip: AT6668
- Podporované systémy: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Podporovaná pásma: BDS: B1I + B1C, GPS/QZSS/SBAS: L1, GALILEO: E1, GLONASS: R1
- Kanály: 50
- Protokol: NMEA0183 4.1
- Citlivost: Sledování: -162 dBm / Inicializace: -160 dBm / Studený start: -148 dBm
- Čas startu: Studený start: 23 sec / Horký start: 1 sec
- Přesnost polohování: < 1,5 m (CEP50)
- Rychlost aktualizace polohy: až 10 Hz
- Komunikační rozhraní: UART (115200 bps na 8N1)
- Spotřeba proudu: provozní režim: 40,9 mA / pohotovostní režim: 31,64 mA
- Anténa: SMA, aktivní, zisk 30 dBi, od 1555 MHz do 1580 MHz, délka kabelu 1 m, rozměry 38 x 36 x 13 mm
- Rozměry: 71,4 x 24 x 8 mm
- Hmotnost: 11,2 g
Obsah sady
- 1x jednotka GPS/BDS
- 1x aktivní SMA anténa (externí)
- 1x kabel Grove (20 cm)

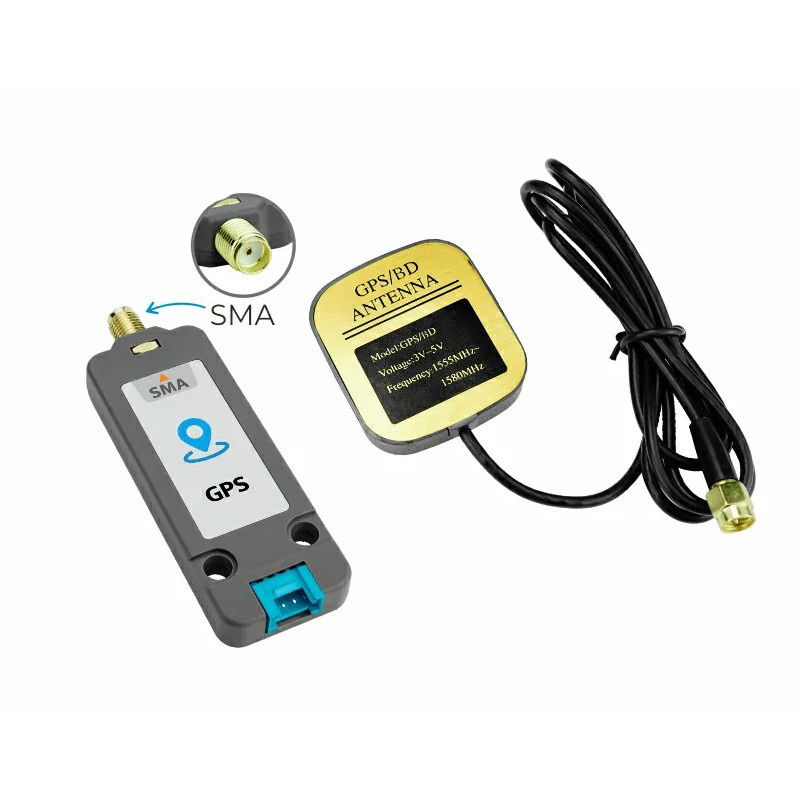

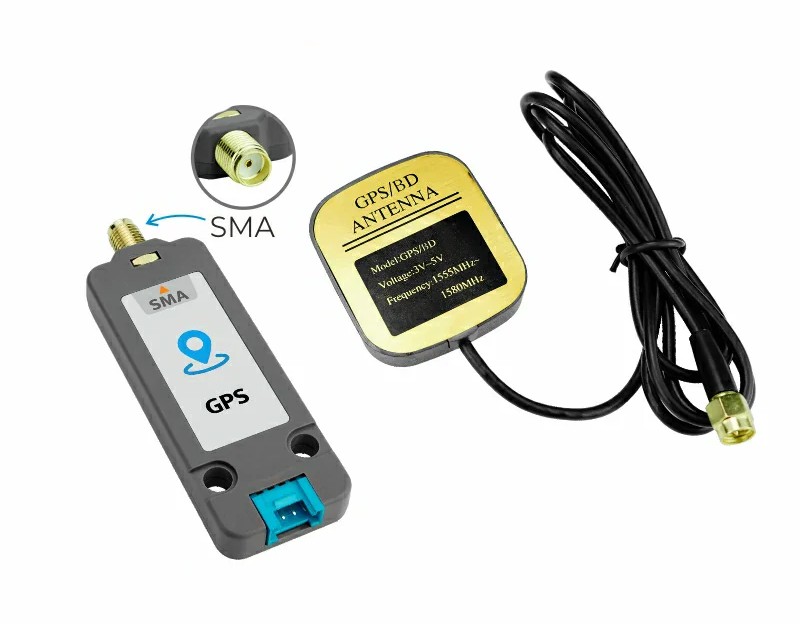

Položky zahrnuté v sadě.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Rozhraní UC - UART | Ano |
| GPS - osvěžující | 10 Hz |
| GPS - přesnost | -162 dBm |
| Šířka | 12 cm |
| Výška | 16 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,054 kg |
