Popis produktu: 8-kanálový rotační kodér - STM32F030C8T6 - Rozšiřující modul jednotky pro vývojové moduly M5Stack
Modul ve formě Unit extension pro vývojové moduly M5Stack vybavené 8 rotačními enkodéry . Je založen na řídicím systému STM32F030C8T6 a vedle každého kodéru je jedna RGB LED. Kodér se otáčí v obou směrech , lze jej i stisknout , díky čemuž funguje i jako fyzický bistabilní spínač. Rozšíření Unit využívá pro komunikaci s připojenými zařízeními rozhraní I2C .

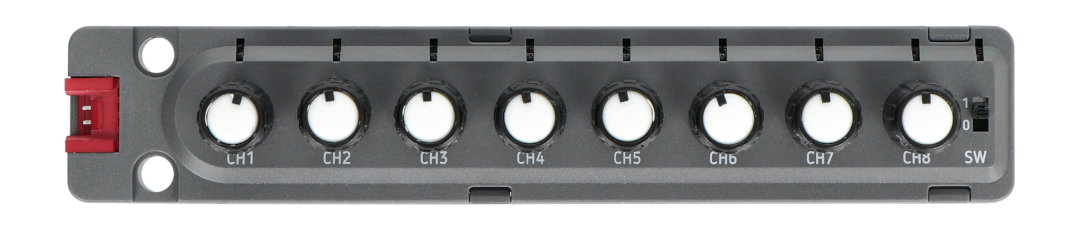

8kanálový rotační kodér - STM32F030C8T6 - Rozšiřující modul jednotky pro vývojové moduly M5Stack.
Výrobce také připravil uživatelskou příručku , ve které najdete schéma systému a ukázkové kódy programů - podívejte se!
Páčkové přepínače lze použít k ovládání kloubu robota s více stupni volnosti.Speciální vlastnosti modulu
- 8 kodérů a 8 RGB LED na jedné desce
- Má vestavěný regulátor napětí LDO 5 V -> 3,3 V
- Podporovaná vývojová prostředí Arduino, UIFlow (Blockly, Python)
- 2 montážní otvory kompatibilní s LEGO
Doporučené použití modulu
- Ovládání kloubu robota s více stupni volnosti
- Ovládání hlasitosti hudby
- Vícekanálové ovládání osvětlení
Technické specifikace
- Typ modulu: kodér
- Počet kodérů: 8
- Vestavěný řídicí čip: STM32F030C8T6
- Signalizace provozu: RGB LED
- Počet LED diod: 8
- Typ LED: WS2812C-2020
- Vstupní napětí: 6V
- Komunikační rozhraní: I2C
- Adresa rozhraní I2C: 0x41
- Rozměry: 128 x 24 x 22,7 mm
- Hmotnost: 42,8g

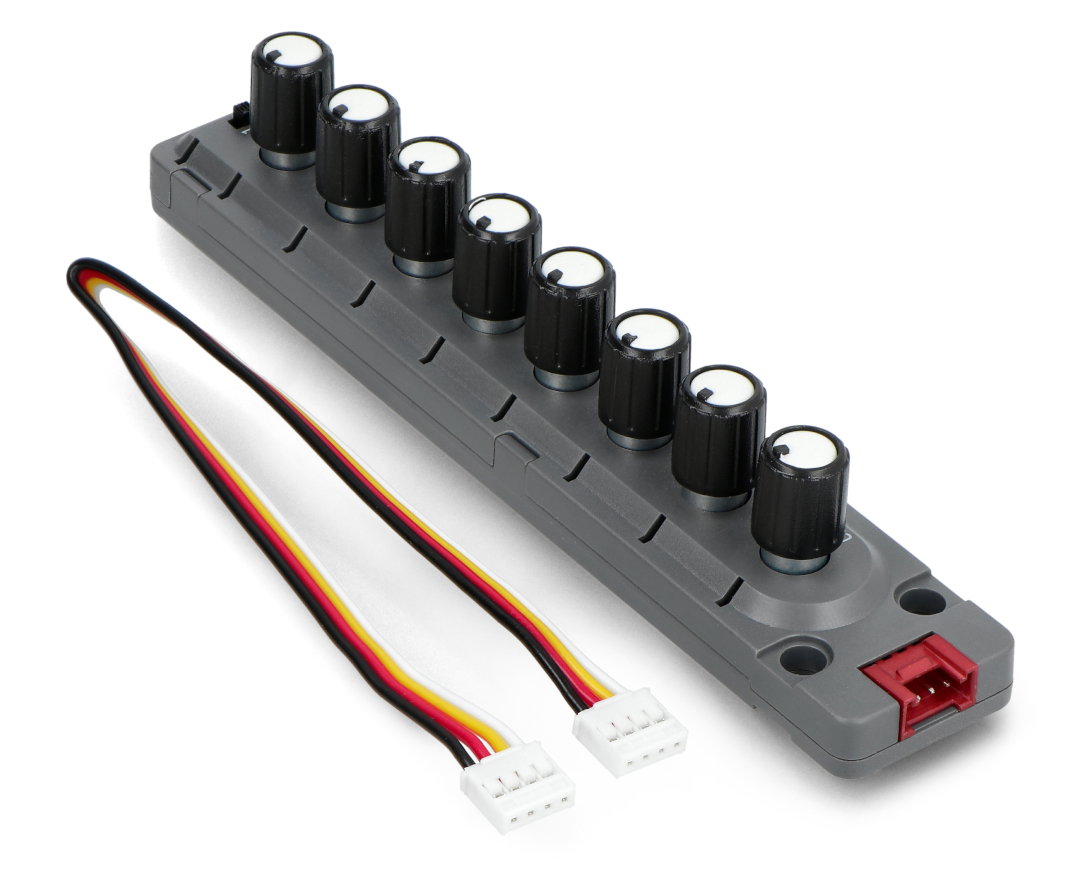

Obsah sady
- 8kanálový rotační kodér - STM32F030C8T6 - Rozšiřující modul jednotky pro vývojové moduly M5Stack
- Propojovací kabel s konektorem Grove - 20 cm
Komponenty obsažené v sadě.
