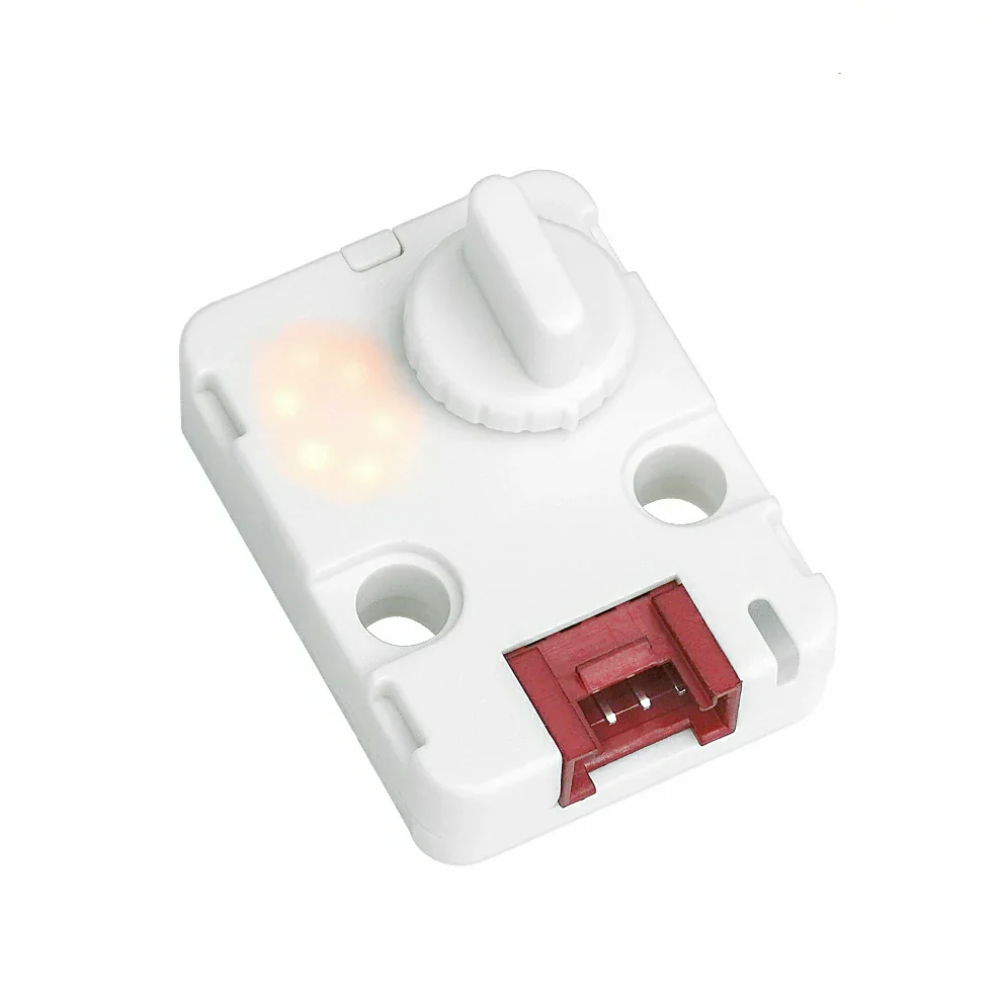

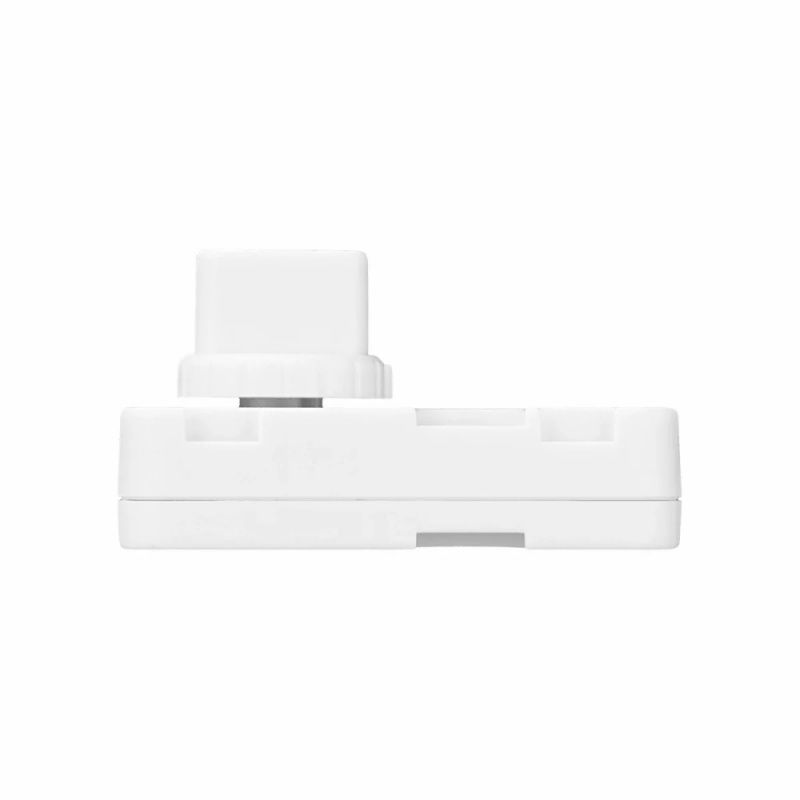

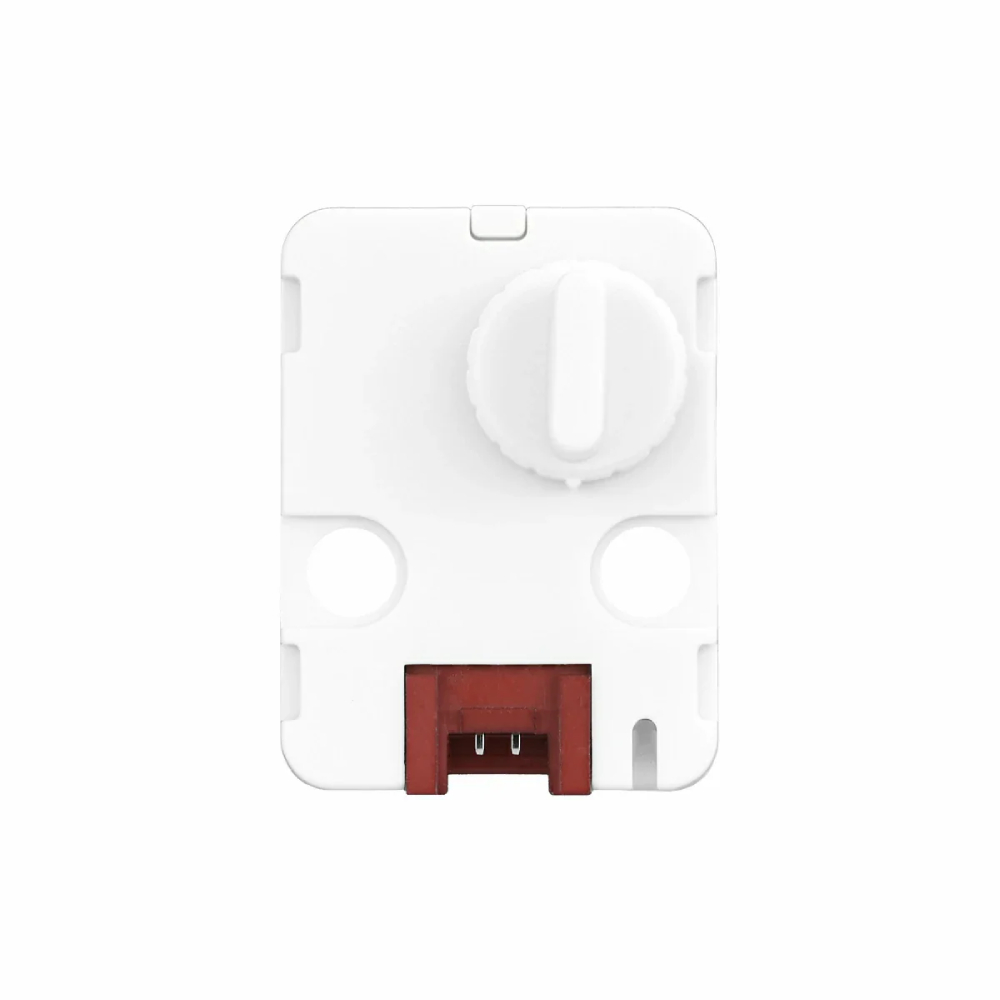

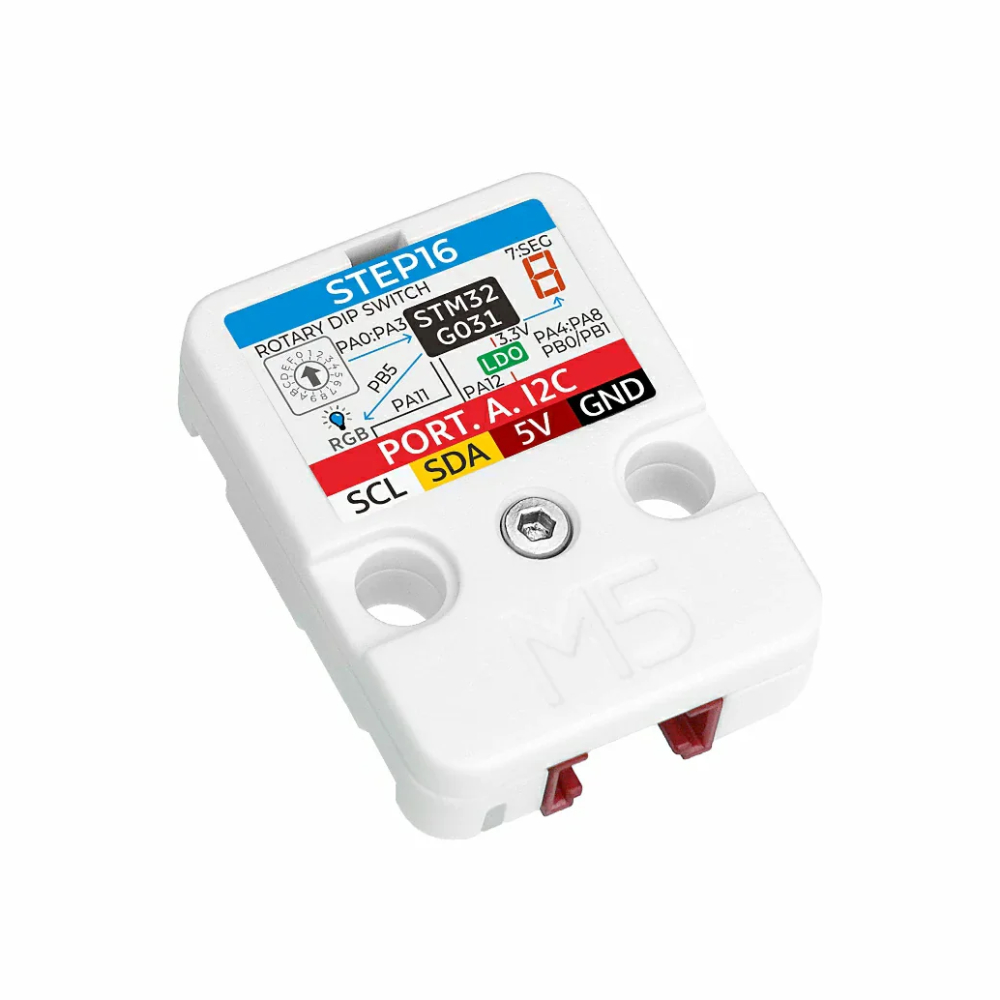

Popis produktu: Jednotka Step16 - 16polohový rotační enkodér - M5Stack U198
Jednotka Step16 je kompaktní řídicí modul vybavený 16polohovým BCD rotačním enkodérem, určeným pro přesné nastavení parametrů a jasné zobrazení hodnot v reálném čase . Jednotka, založená na mikrokontroléru STM32G031G8U6 , umožňuje čtení polohy enkodéru jako hexadecimální hodnoty od 0 do F , zobrazené přímo na integrovaném 7segmentovém displeji . Modul komunikuje přes rozhraní I2C a nabízí konfigurovatelné adresy, což umožňuje současné použití více modulů Step16 na jedné sběrnici. Uživatelé mohou nastavit směr počítání otáček, provozní režim a jas displeje, stejně jako barvu a jas vestavěné RGB LED . To umožňuje jednotce Step16 poskytovat nejen přesné ovládání, ale také okamžitou a jasnou zpětnou vazbu.
Jednotka Step16 - 16polohový rotační enkodér - M5Stack U198.
Jednotka Step16 je kompaktní řídicí modul vybavený 16polohovým BCD rotačním enkodérem.
Speciální funkce
- 16-polohový BCD rotační enkodér (8421) s jednoznačnými kroky
- 7segmentový displej zobrazující aktuální hodnotu od 0 do F
- Nastavitelný jas a režim displeje
- Nastavitelný směr otáčení (ve směru hodinových ručiček/proti směru hodinových ručiček)
- Programovatelná RGB LED WS2812 s nastavením barvy a jasu
- Rozhraní I2C s možností změny adresy a provozu více modulů na jedné sběrnici
- Zachování konfigurace po vypnutí napájení
- Kompaktní formát ideální pro vestavěné projekty
Praktické aplikace
Jednotka Step16 je ideální jako fyzický ovladač v ovládacích panelech chytré domácnosti, například pro nastavení hlasitosti, jasu osvětlení nebo provozních parametrů zařízení. Lze ji použít v systémech řízení motorů, RGB ovladačích a ve STEAM a vzdělávacích projektech, kde je nezbytná jasná vizualizace a intuitivní ovládání.
Technické specifikace enkodéru
- Mikrokontrolér: STM32G031G8U6, 32bitový ARM Cortex-M0+, 64 MHz
- Enkodér: 16 pozic, BCD kód 8421
- Displej: 7segmentový
- RGB dioda: 1x WS2812
- Rozhraní: I2C (výchozí 0x48, rozsah adres 0x08 až 0x77)
- Cyklus aktualizace hodnoty: 100 ms
- Spotřeba energie (v pohotovostním režimu): DC 5 V při 5,85 mA
- Spotřeba proudu (60% zobrazení): DC 5 V při 14,76 mA
- Spotřeba proudu (100% zobrazení): DC 5 V při 24,13 mA
- Spotřeba proudu (RGB LED 100 %): DC 5 V při 18,9 mA
- Spotřeba proudu (displej + RGB): DC 5 V @ 29,91 mA
- Rozměry: 32,0 × 24,0 × 16,9 mm
- Hmotnost: 5,5 g
Obsah sady
- 1x Jednotka Krok 16
- 1x kabel Grove HY2.0-4P (20 cm)
Jednotka Step16 poskytuje nejen přesné ovládání, ale také okamžitou a jasnou zpětnou vazbu.
