Popis produktu: DinMeter v1.1 - vývojový modul v měřítku 1/32 DIN - M5Stamp S3 - M5Stack K134
M5Stack DinMeter v1.1 je kompaktní vývojová deska splňující normu 1/32 DIN (45 x 22,5 mm), ideální pro DIY projekty a průmyslové aplikace. Modul lze používat samostatně nebo v kombinaci s příslušenstvím a dalšími moduly M5Stack , jako je řada Core nebo Atom , prostřednictvím portů I2C a GPIO. Je vybaven řadičem M5StampS3 založeným na ESP32-S3, nabízí 8 MB flash paměti , WiFi a funkce OTG/CDC. Modul je vybaven 1,14" (135 x 240 px) displejem, rotačním enkodérem, obvodem RTC, bzučákem a tlačítky pod obrazovkou. Podporuje napětí od 6 V do 36 V DC a má rozhraní pro lithiovou baterii . Je ideální pro aplikace chytré domácnosti, systémy řízení přístupu a projekty IoT.

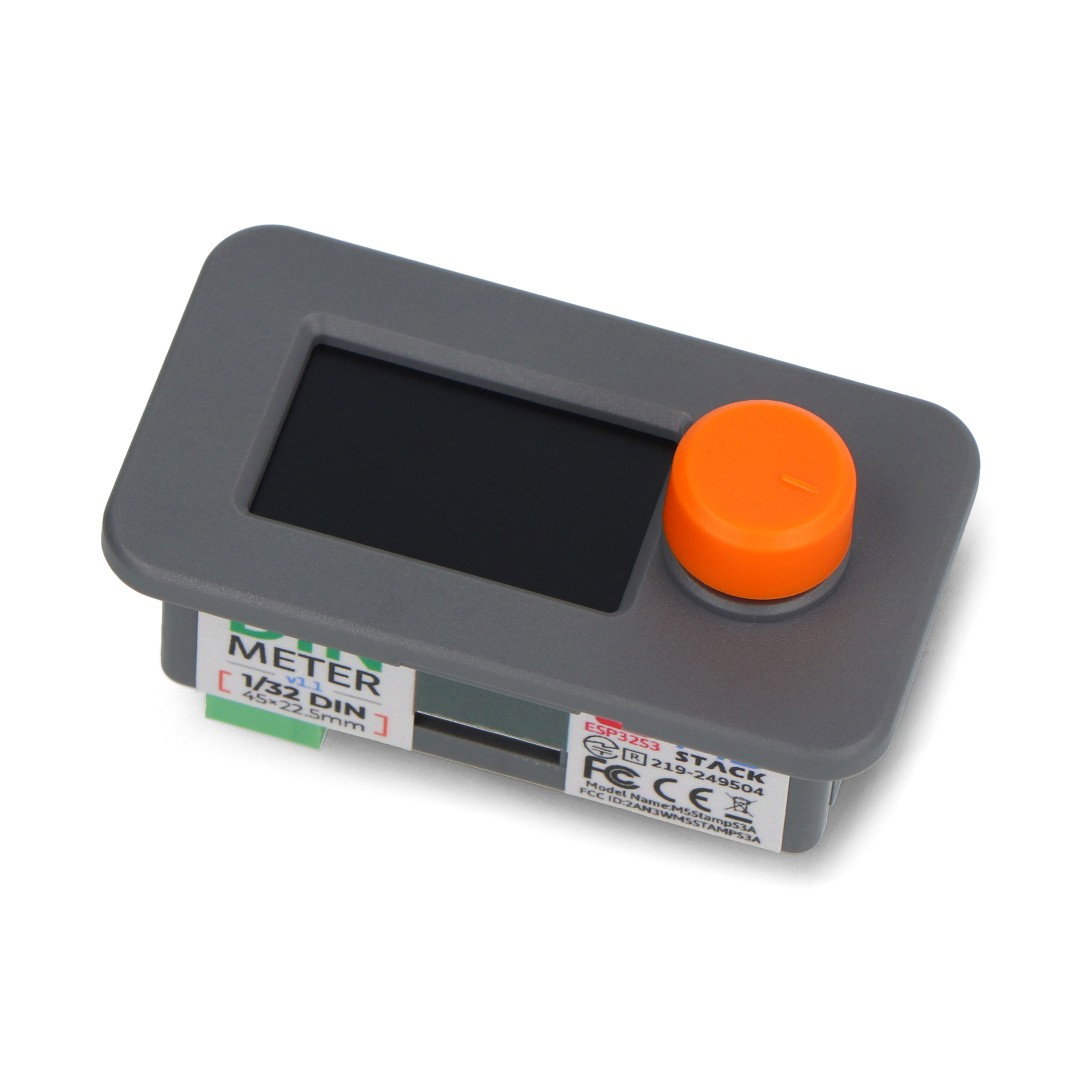

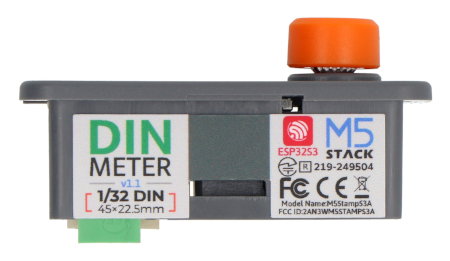

DinMeter v1.1 - vývojový modul v měřítku 1/32 DIN - M5Stamp S3 - M5Stack K134.
Modul může spolupracovat s příslušenstvím a dalšími moduly M5Stack.
Speciální vlastnosti modulu
- Norma 1/32 DIN: Kompaktní rozměry 45 x 22,5 mm, odpovídající normě 1/32 DIN, umožňují snadnou integraci do různých pouzder a systémů.
- Obrazovka ST7789V2: 1,14palcový displej s vysokým rozlišením.
- Řídicí jednotka M5StampS3: Je založena na čipu ESP32-S3, programovatelná pomocí Arduina a UIFlow, a je vybavena výkonným 32bitovým dvoujádrovým procesorem Xtensa LX7, pracujícím na frekvenci jádra až 240 MHz.
- Rotační enkodér: umožňuje přesné sledování polohy knoflíku.
- Široký rozsah vstupního napětí: Podporuje 6V až 36V DC a je vybaven rozhraním pro provoz a nabíjení lithiové baterie.

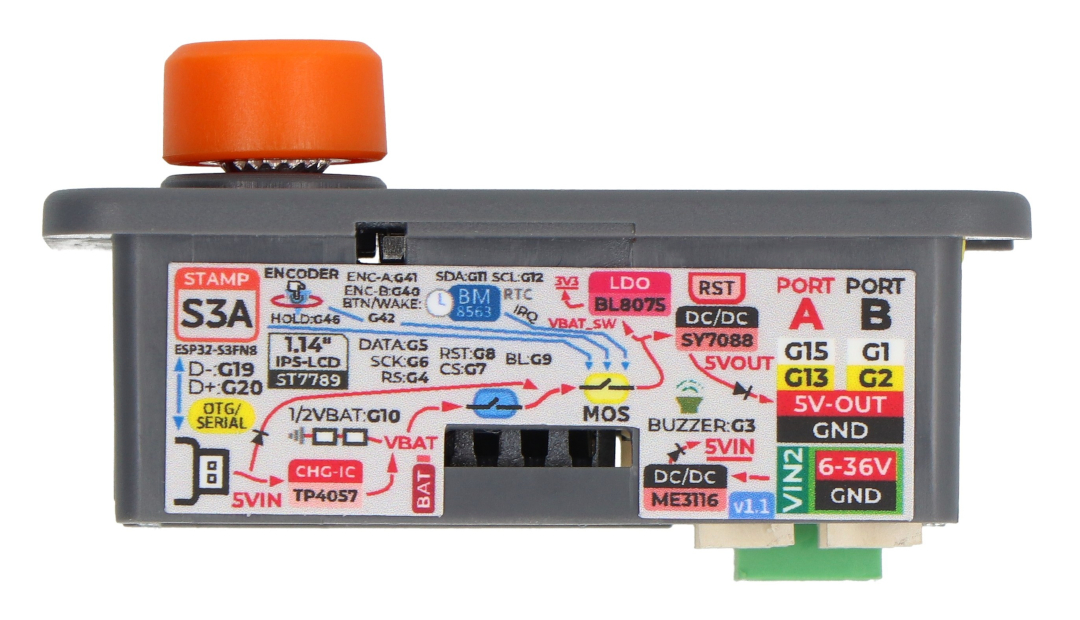

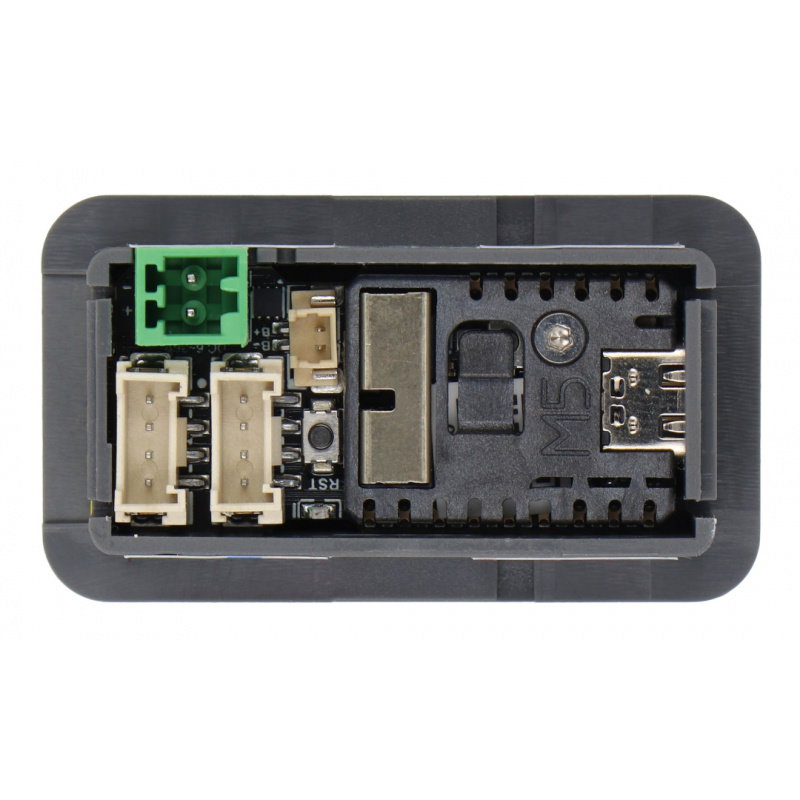

- Rozhraní PORTA a PORTB: poskytují možnosti rozšíření pro zařízení I2C a GPIO.
Klíčové vlastnosti DinMeteru v1.1
- Sběr dat: Díky vestavěným senzorům, jako je rotační enkodér a RTC (hodiny reálného času), dokáže DinMeter shromažďovat data o stavu zařízení, která ovládá.
- Informační displej: Barevný displej ST7789V2 s rozlišením 135 x 240 px umožňuje zobrazení výsledků měření, stavů systému a uživatelských rozhraní.
- Interakce s uživatelem: Pomocí vestavěných tlačítek a bzučáku můžete se zařízením interagovat a generovat zvuková upozornění.
- Řízení a monitorování: Schopnost programovat v prostředí Arduino a UIFlow umožňuje vytvářet komplexní řídicí algoritmy, které lze na zařízení spouštět.

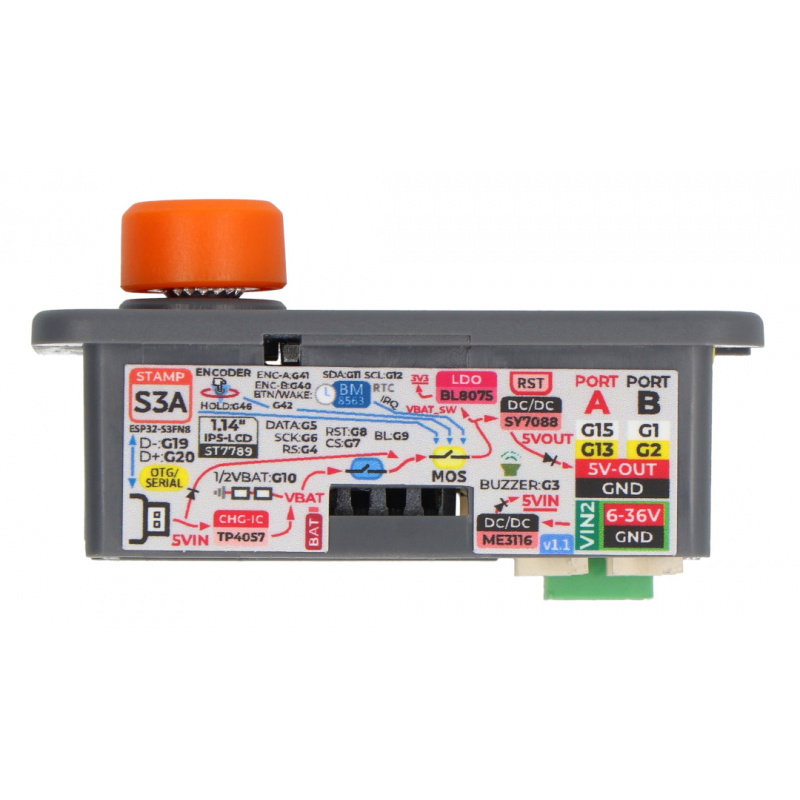

- Konektivita a rozšíření: Porty PORTA a PORTB umožňují připojení dalších zařízení I2C a GPIO, čímž rozšiřují funkčnost DinMeteru.

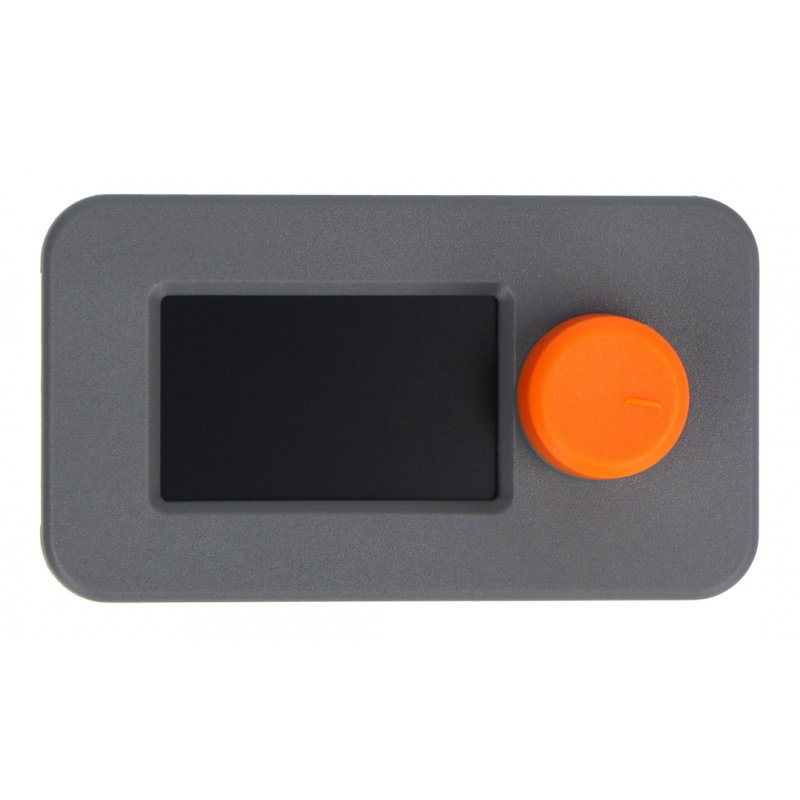

Modul má rotační enkodér.

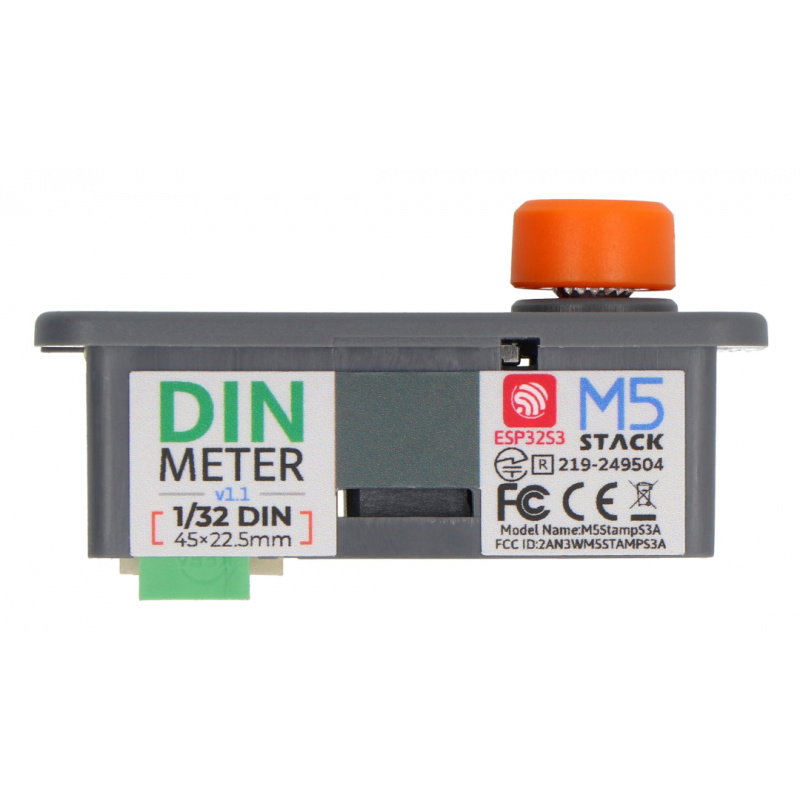

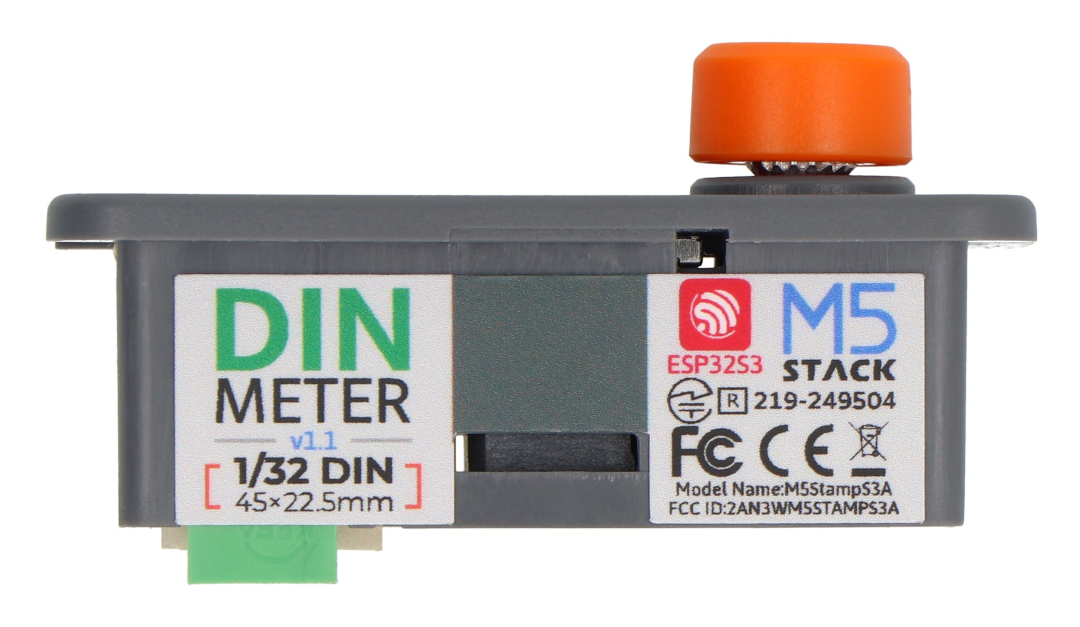

Vývojový modul splňující normu DIN 1/32.
Technické specifikace modulu
- Vývojová deska: M5Stamp S3
- Mikrokontrolér: ESP32-S3
- Vestavěný systém: Dvoujádrový procesor Xtensa LX7
- Flash paměť: 8 MB
- Bezdrátová komunikace: WiFi
- Vstupní napětí: 6V až 36V DC
- Obrazovka: ST7789V2, rozlišení 135 x 240 px
- Režim napájení: USB / DC napájení / baterie
- Nabíjecí proud: 100 mA
- Maximální zatížení Grove: PORTA a PORTB až 220 mA při 5 V DC
- Spotřeba energie v pohotovostním režimu (napájeno z baterie): 4,2 V DC / 38,4 uA
- Provozní teplota: 0 °C až 40 °C
- Rozměry výrobku: 53 x 32 x 30 mm
- Hmotnost: 17,8 g
Obsah sady
- DinMeter v1.1 - Vývojový modul pro standardy DIN 1/32 - M5Stamp S3 - M5Stack K134
- Samolepicí papír
- Baterie 250 mAh
- Značka
- Konektor DC-Jack (6V až 36V)
- Konzola

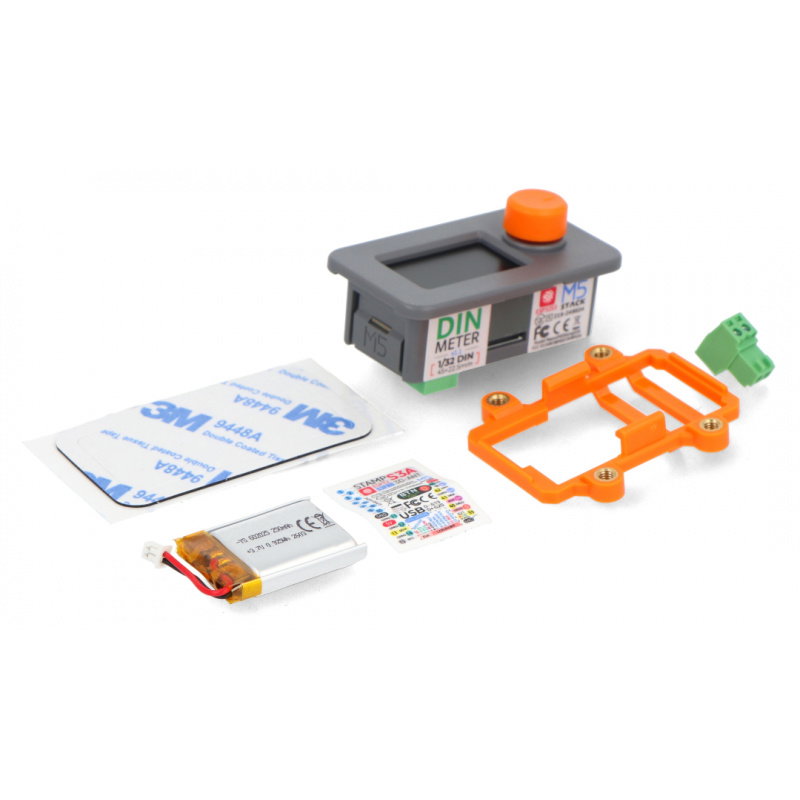

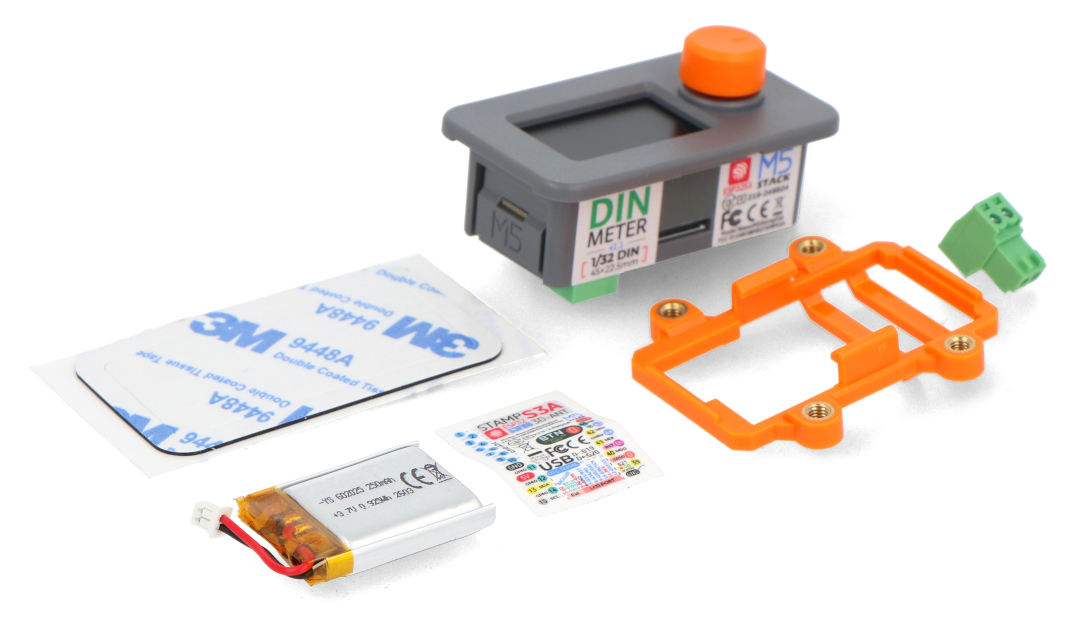

Prvky obsažené v sadě.
