Popis produktu: M5Stamp ESP32P4 - vývojový modul s ESP32-P4NRW32 - M5Stack S013
M5Stamp ESP32-P4 je kompaktní vestavěný modul určený pro aplikace vyžadující vysoký výpočetní výkon, pokročilou grafiku a zpracování obrazu v reálném čase. Jeho srdcem je čip ESP32 -P4NRW32 , vybavený dvoujádrovým procesorem RISC-V s frekvencí 360 MHz a dalším energeticky úsporným jádrem s frekvencí 40 MHz . Modul má 16 MB flash paměti a 32 MB PSRAM , což umožňuje realizaci náročných projektů s využitím grafických rozhraní, analýzy obrazu, algoritmů umělé inteligence a multimediálních systémů. Hardwarový kodér H.264, signálový procesor ISP a akcelerátor PPA umožňují plynulé snímání, zpracování a zobrazení obrazu . Jeho malá velikost, široká škála komunikačních rozhraní a kompatibilita s oblíbenými programovacími prostředími činí z modulu vynikající základ pro budování moderních zařízení IoT, HMI a Edge AI.

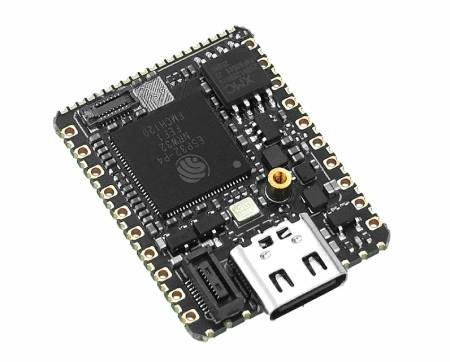

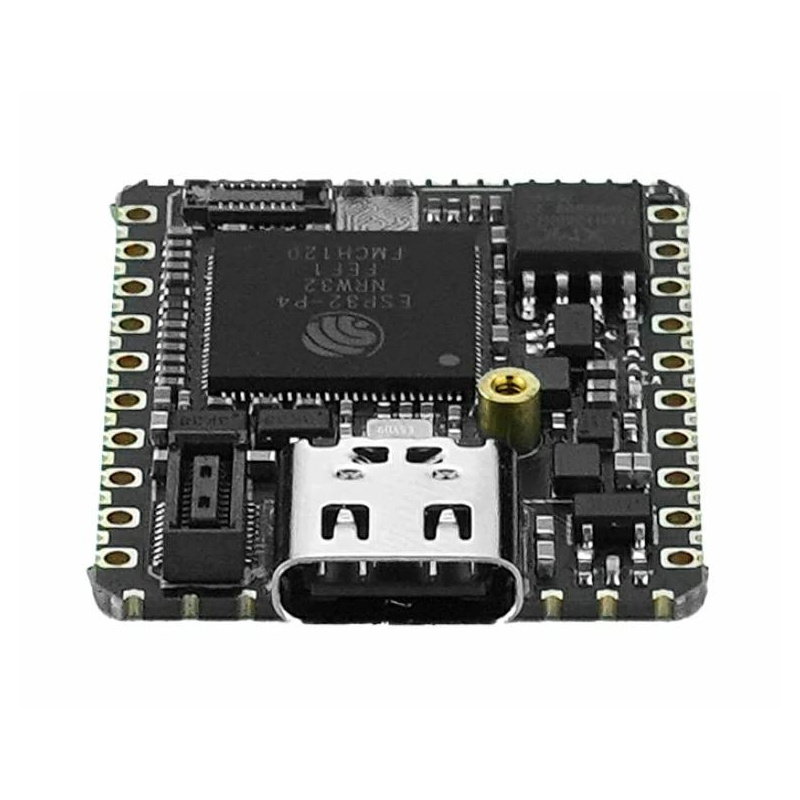

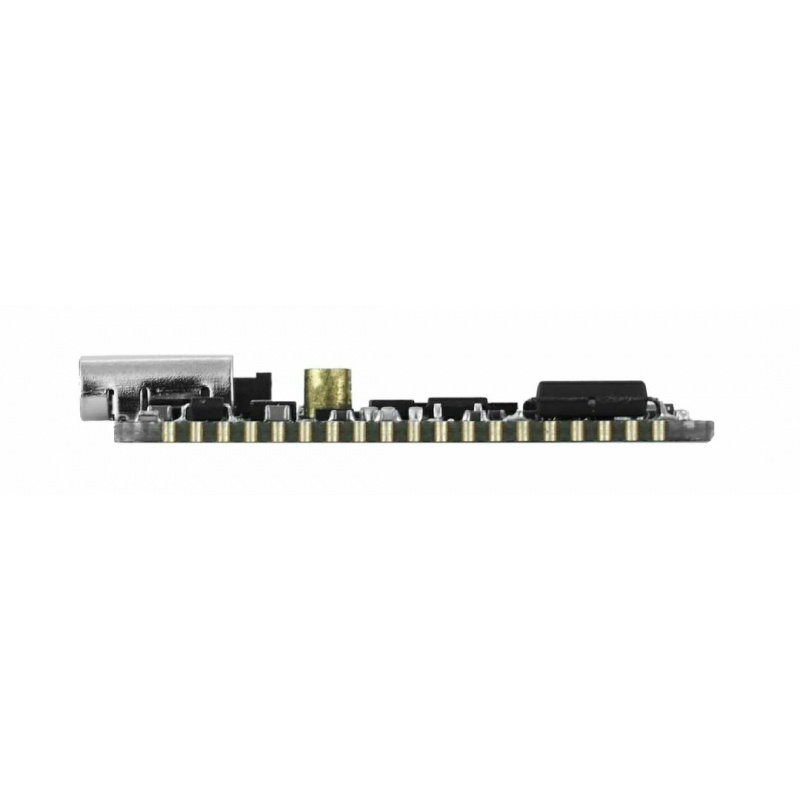

M5Stamp ESP32P4 - vývojový modul s ESP32-P4NRW32 - M5Stack S013.

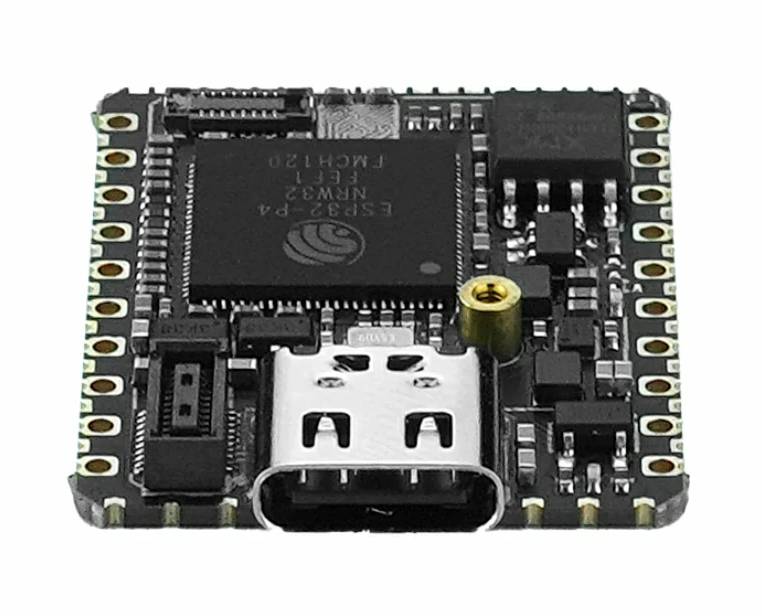

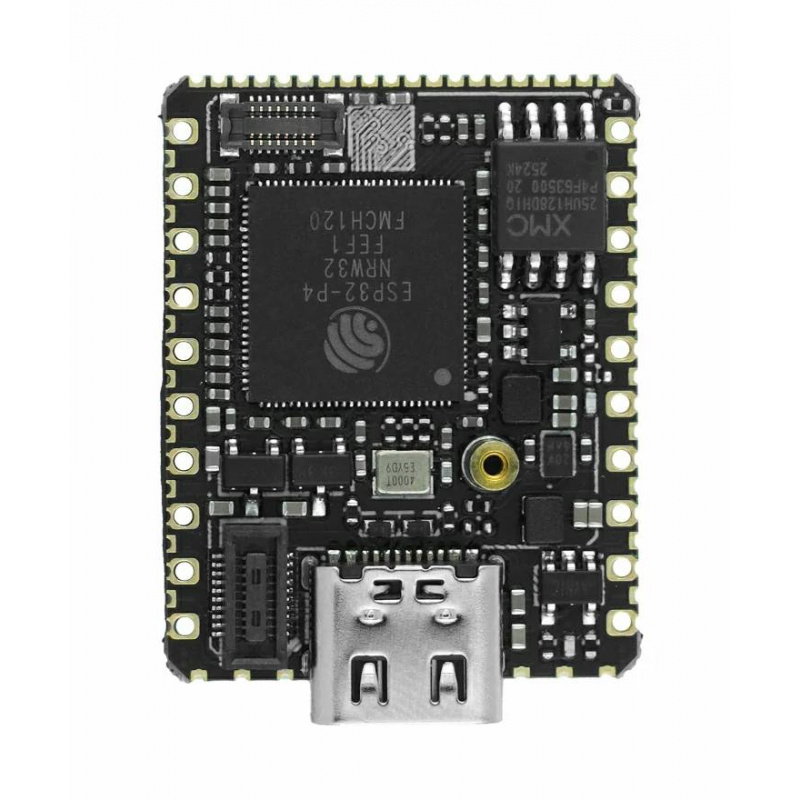

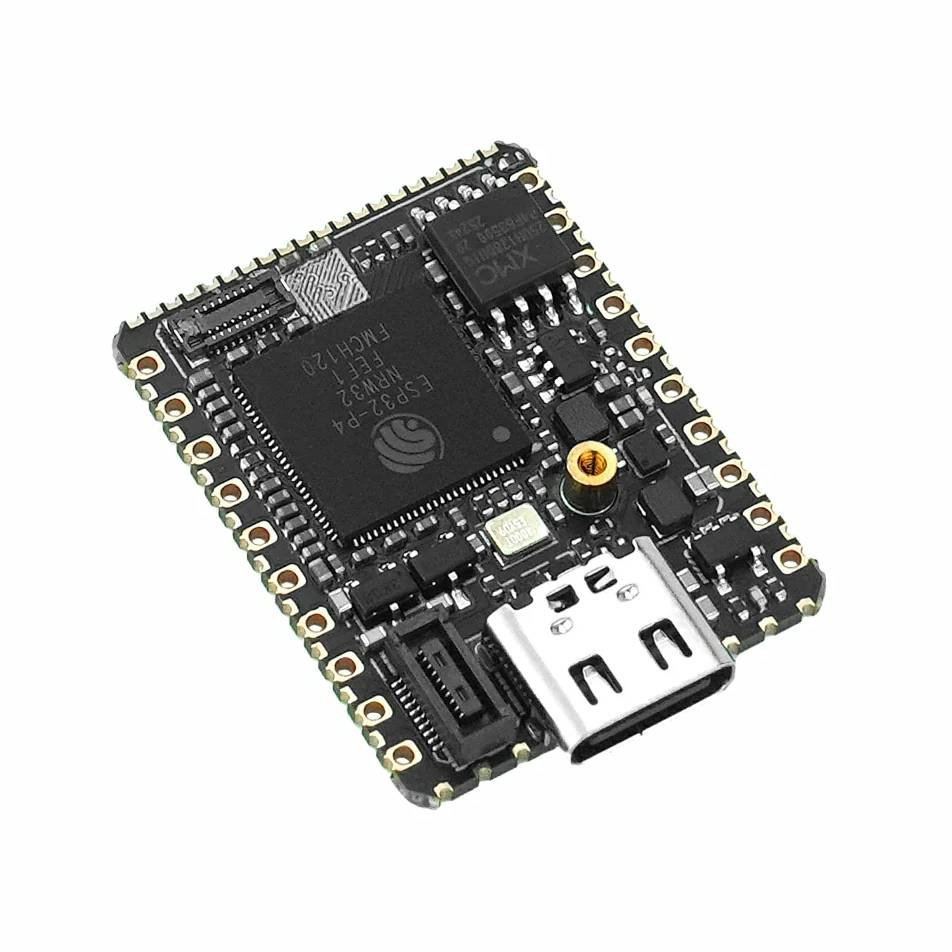

Stamp-P4 je založen na čipu ESP32-P4NRW32.
Hlavní vlastnosti M5Stamp-P4
- ESP32-P4NRW32 : vysoce výkonné zařízení vybavené dvoujádrovým 32bitovým procesorem RISC-V s frekvencí 360 MHz a energeticky úsporným koprocesorem 40 MHz
- 16 MB Flash a 32 MB PSRAM : dostatek paměti pro podporu pokročilé grafiky a aplikací s umělou inteligencí
- Akcelerace umělé inteligence : vektorová rozšíření umělé inteligence pro podporu lokálního zpracování dat a rozpoznávání objektů
- MIPI CSI 2-lane : podpora digitálních kamer pro systémy vidění a monitorování
- MIPI DSI 2-lane : možnost připojení moderních displejů s vysokým rozlišením
- Hardwarový kodér H.264 : efektivní kódování videa s nízkým využitím CPU
- USB 2.0 OTG HS : rychlá komunikace s externími zařízeními
- RMII Ethernet : lze integrovat s kabelovou ethernetovou sítí
- SDIO 3.0 : rozšíření o další komunikační moduly, včetně WiFi 6
- 44 GPIO pinů : široké možnosti připojení senzorů a periferií
- Přepěťová ochrana USB : chrání vstupní napětí nad 6V
- Kompaktní provedení : možné SMT, DIP a kabelové připojení
Rozložení pinů a komunikační rozhraní M5Stamp ESP32-P4
Modul poskytuje až 44 GPIO linek , které mohou fungovat jako digitální vstupy a výstupy, komunikační rozhraní a specializované signály. Deska obsahuje rozhraní UART, I2C, USB, RMII Ethernet, SDIO a vyhrazené řídicí linky . Pro projekty počítačového vidění je k dispozici 2pásmový konektor MIPI CSI . Umožňuje připojení digitálních kamer pracujících s procesorem ISP. Dvouproudové rozhraní MIPI DSI podporuje moderní LCD displeje používané v operátorských panelech HMI a multimediálních zařízeních. Dostupné ethernetové rozhraní RMII umožňuje připojení externího PHY systému a konstrukci síťových zařízení pracujících v kabelových sítích. Konektor SDIO umožňuje rozšíření modulu mimo jiné o Stamp-AddOn C6 pro P4, který poskytuje podporu pro připojení WiFi 6 2,4 GHz. Port USB 2.0 OTG HS může navíc fungovat jako zařízení i jako USB host, což umožňuje komunikaci s velkokapacitními paměťovými zařízeními, klávesnicemi, kamerami a dalšími periferiemi.

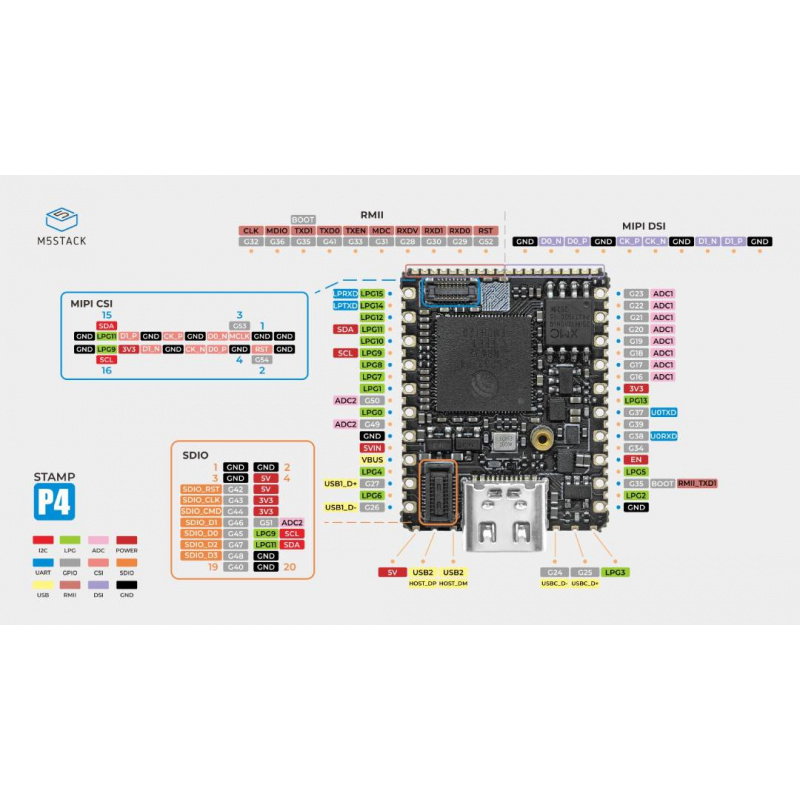

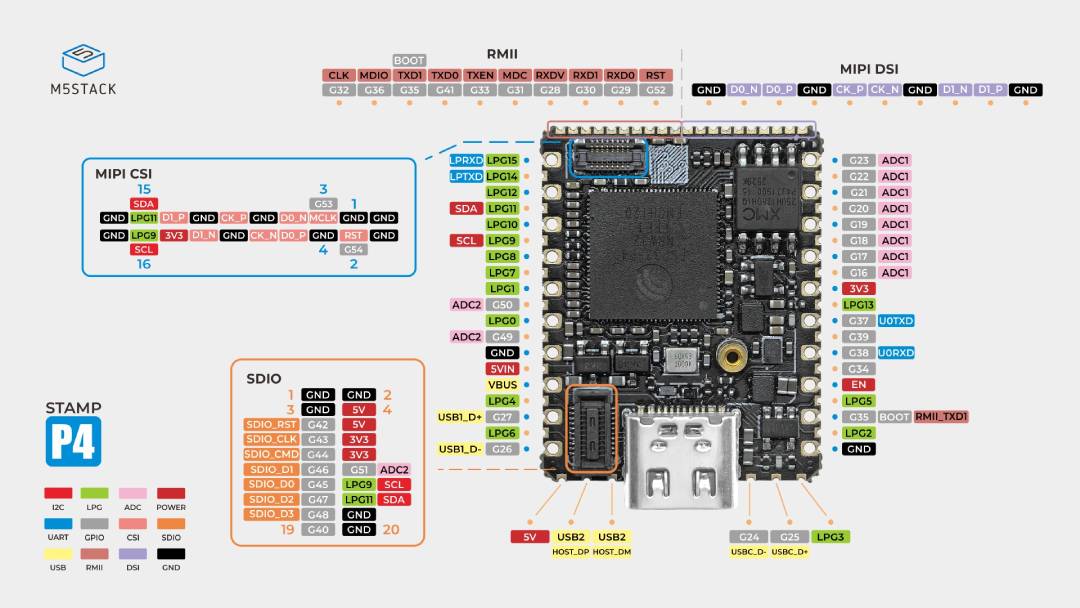

Piny modulu.

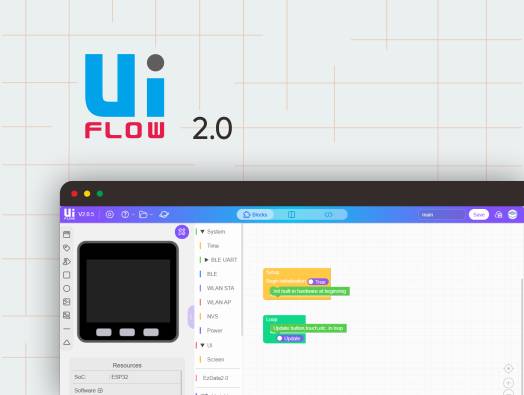

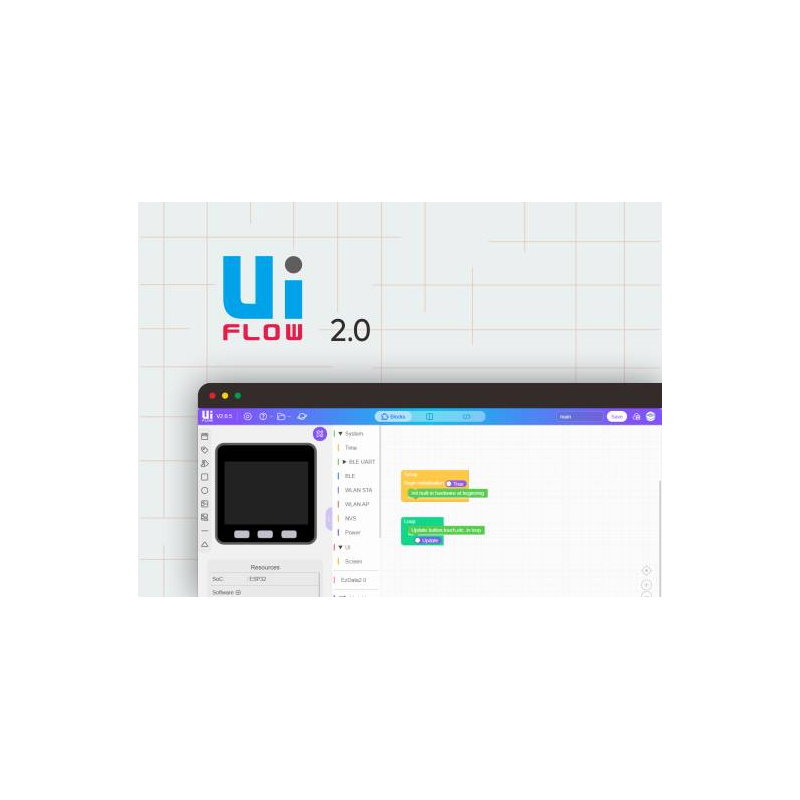

Stamp-P4 lze ovládat pomocí grafické programovací platformy UiFlow2.
Programování modulu M5Stamp ESP32P4
Modul M5Stamp-P4 je navržen pro práci s nejoblíbenějšími programovacími prostředími používanými v embedded systémech. Začátečníci mohou využít platformu UiFlow2 , která nabízí grafické blokové programování a rychlé prototypování aplikací. Pokročilí vývojáři mají přístup k Arduino IDE, ESP-IDF a PlatformIO , což jim umožňuje plně využít potenciál ESP32-P4. Výrobce poskytuje hotové příklady, knihovny a dokumentaci pro podporu MIPI CSI kamer, MIPI DSI displejů, Ethernetu, USB a funkcí souvisejících se zpracováním obrazu a umělou inteligencí. Díky architektuře RISC-V, velké paměti RAM a podpoře od Espressif a M5Stack je modul ideální jak pro učení programování embedded systémů, tak pro profesionální komerční projekty.
Technické specifikace modulu M5Stamp ESP32P4
- Systém na čipu: ESP32-P4NRW32
- Architektura: RISC-V 32bitová
- Hlavní procesor: 2 jádra, 360 MHz
- Nízkoenergetický koprocesor: 1 jádro, 40 MHz
- Flash paměť: 16 MB
- PSRAM: 32 MB osmičkové
- Napájecí napětí: 5 V DC
- DC-DC čip: SY8089AAAC
- Obvod ochrany proti přepětí: AW32901FCR
- Komunikační rozhraní: USB, UART, I2C, RMII Ethernet, GPIO, SDIO
- Rozhraní kamery: MIPI CSI 2-lane
- Rozhraní displeje: MIPI DSI 2-lane
- USB Host: USB 2.0 OTG D+ / D-
- Počet GPIO: 44
- Provozní teplotní rozsah: 0 °C až 40 °C
- Montážní rozteč SMT: 1,27 mm a 2 mm
- Montážní rozteč DIP: 2,54 mm
- Spotřeba proudu během provozu: 30,76 mA při 5 V
- Spotřeba proudu v režimu hlubokého spánku: 360,84 µA při 5V / 343,90 µA při 3,3V
- Rozměry: 29,8 × 22 × 4,3 mm
- Hmotnost: 2,7 g
Obsah sady
- 1x Razítko M5 ESP32P4
