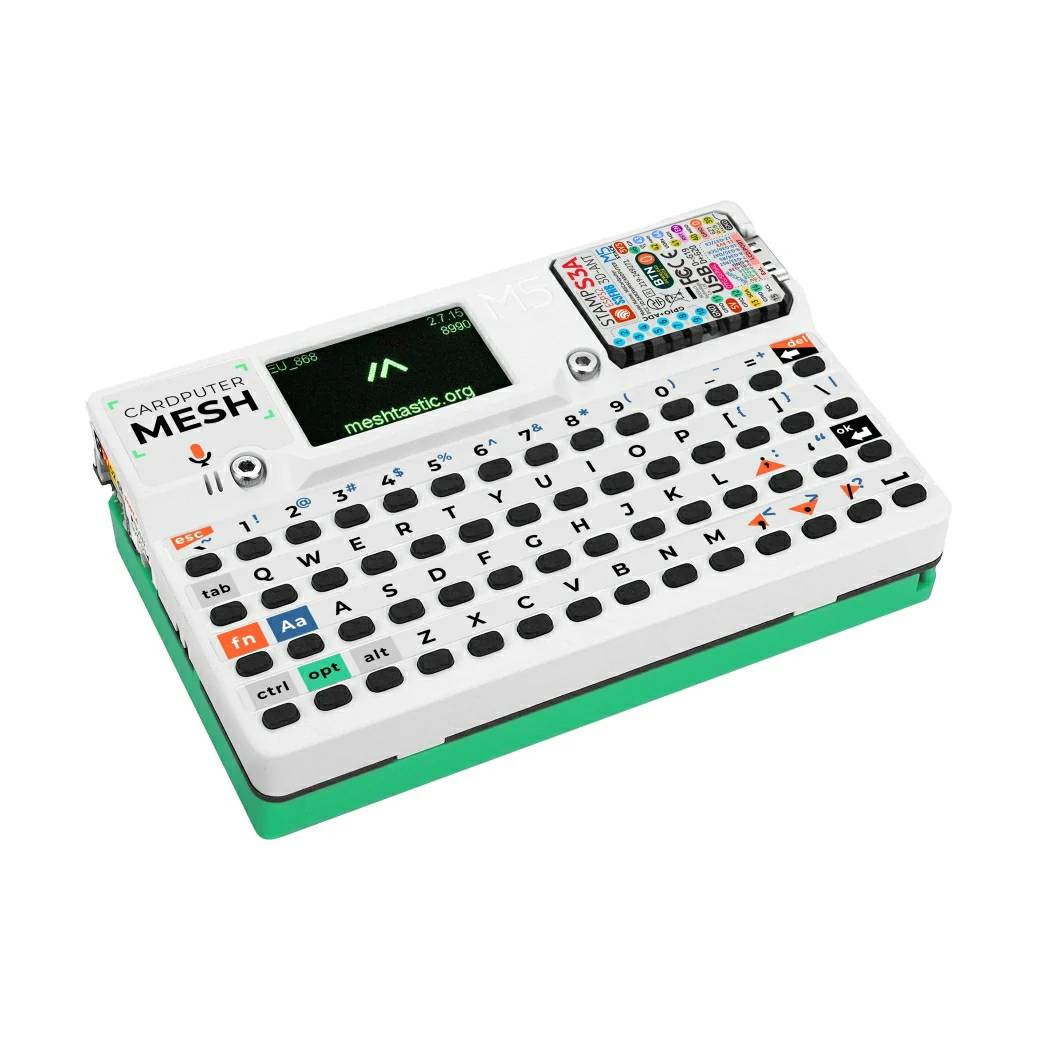

Popis produktu: Sada Cardputer Mesh pro Meshtastic - Přenosný LoRa Mesh počítač s GPS - M5Stamp S3A - ESP32-S3FN8 - M5Stack K152
Sada M5Stack Cardputer Mesh je řešení na klíč pro uživatele, kteří vyžadují nezávislou komunikaci na velké vzdálenosti a GPS lokalizaci v terénu. Srdcem sady je Cardputer-Adv , založený na modulu ESP32-S3FN8 s dvoujádrovým procesorem Xtensa LX7 s taktem až 240 MHz. Zařízení je vybaveno 1,14" barevným LCD displejem, 56klávesovou klávesnicí , reproduktorem, mikrofonem, čtečkou karet microSD a baterií s kapacitou 1750 mAh. Komunikaci zajišťuje modul Cap LoRa-1262 , založený na čipu SX1262 , který podporuje pásmo 868 MHz až 923 MHz . Modul nabízí citlivost přijímače až -147 dBm a vysílací výkon až +22 dBm, což umožňuje budování efektivních sítí LoRa Mesh na velké vzdálenosti . Vestavěný GNSS přijímač AT6668 poskytuje přesné určování polohy pomocí GPS, Galileo, GLONASS a BeiDou. S předinstalovaným Meshtastic je zařízení připraveno k použití ihned po vybalení z krabice.
Sada Cardputer Mesh pro Meshtastic - přenosný LoRa Mesh počítač s GPS - M5Stamp S3A - ESP32-S3FN8 - M5Stack K152.

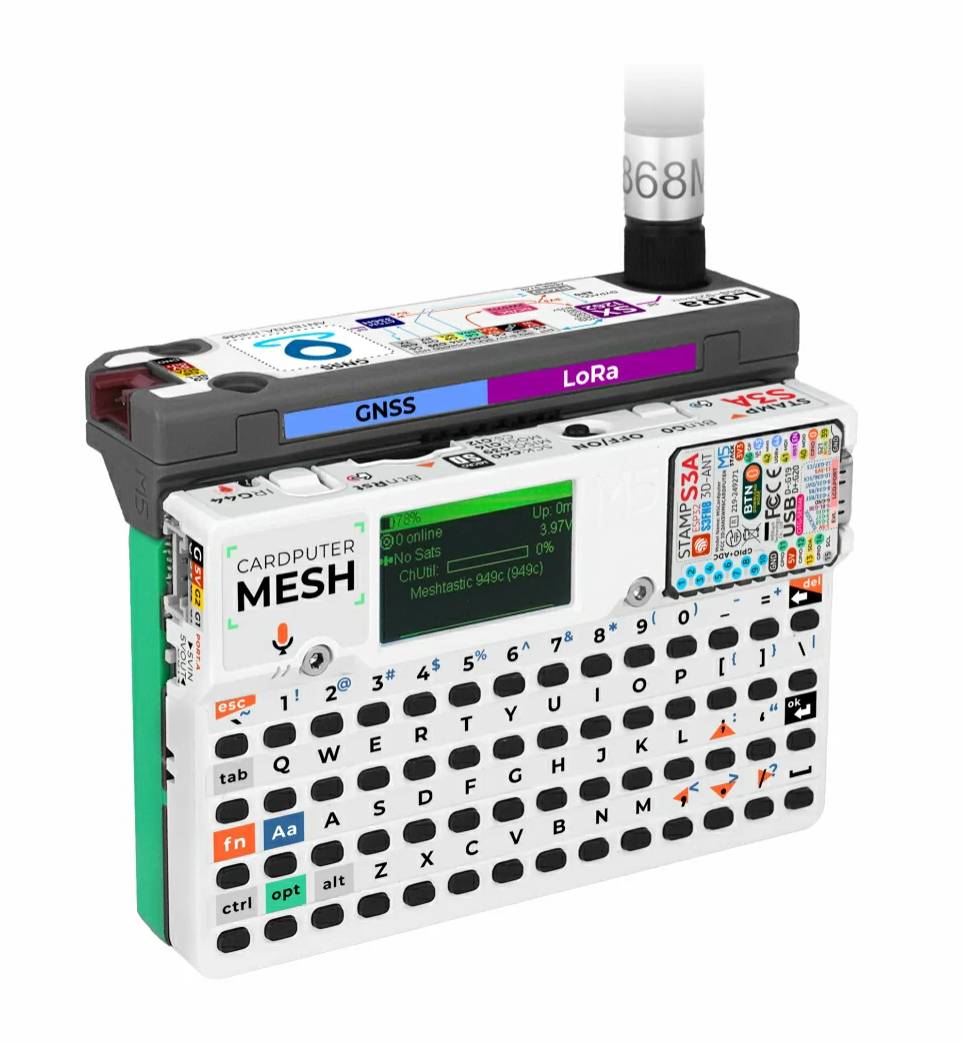

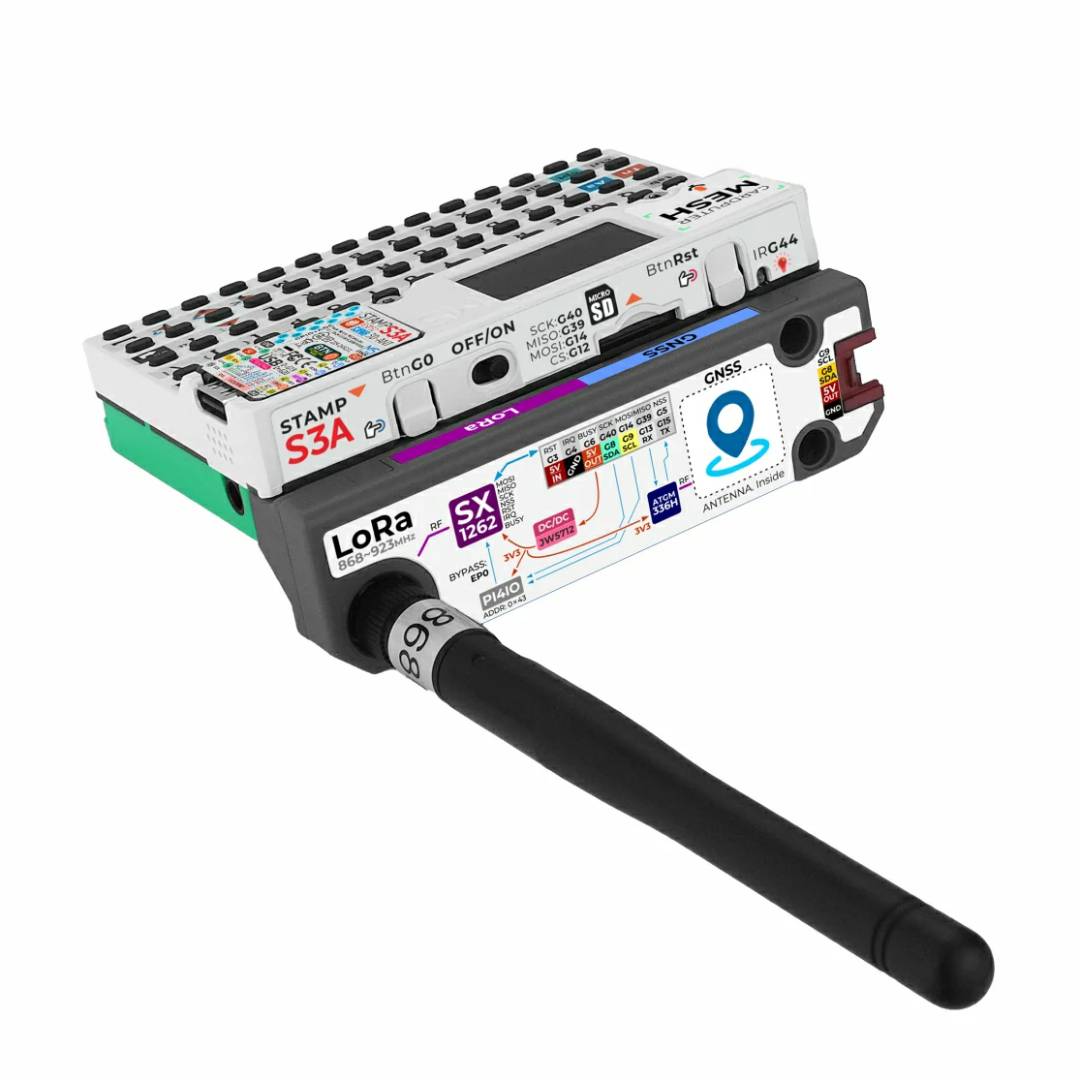

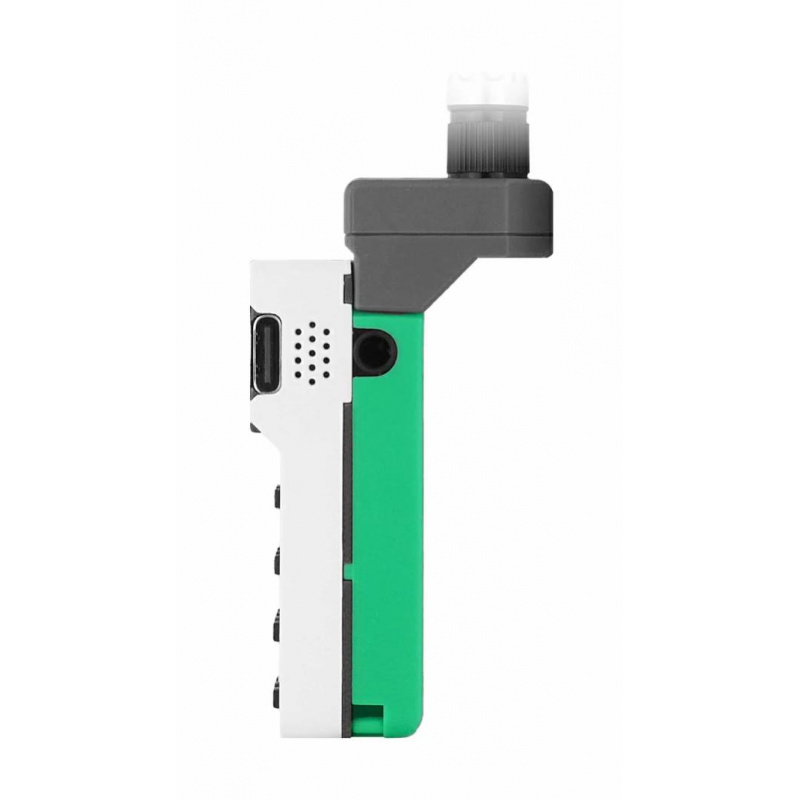

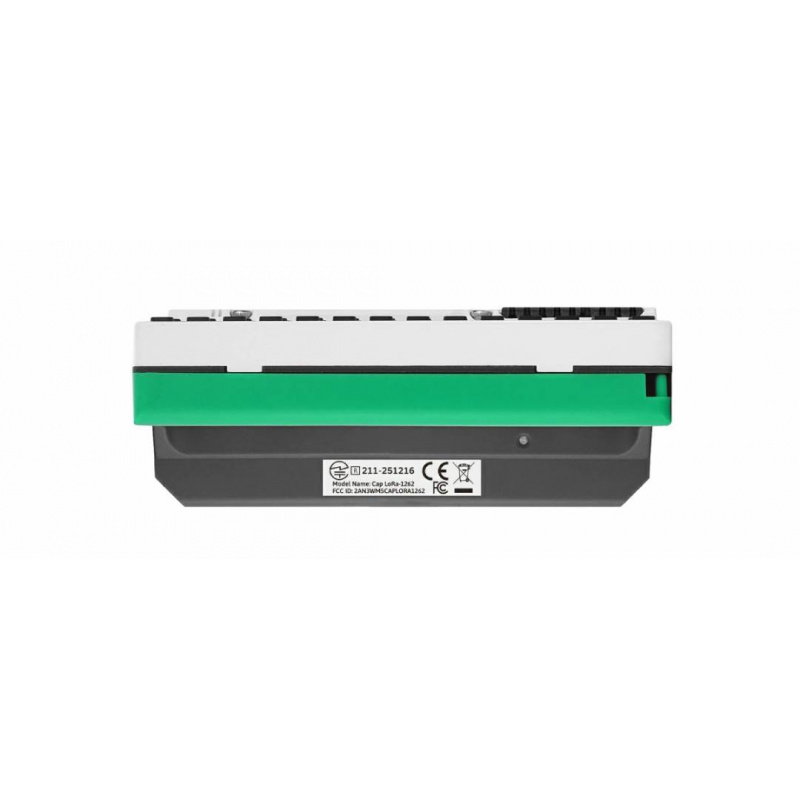

Sada se skládá z řídicí jednotky Cardputer-Adv a rozšiřujícího komunikačního modulu Cap LoRa-1262 .
Hlavní vlastnosti sady Cardputer Mesh Kit pro Meshtastic
- ESP32-S3FN8 : Dvoujádrový mikrokontrolér Xtensa LX7 s taktováním až 240 MHz
- Předinstalovaný Meshtastic : připraven k použití, není nutná žádná další konfigurace
- Komunikace LoRa : Čip SX1262 pracující v pásmu 868 MHz až 923 MHz
- Vysoká citlivost přijímače : až -147 dBm pro komunikaci na velké vzdálenosti
- Vysílací výkon až +22 dBm : stabilní přenos v rozsáhlých sítích typu mesh
- Vestavěný modul GNSS : podporuje GPS, QZSS, BeiDou, Galileo a GLONASS
- 1,14" barevný LCD displej : rozlišení 240 x 135 px
- 56klávesová klávesnice : pohodlné zadávání dat a ovládání zařízení
- Audio systém : kodek ES8311, mikrofon MEMS, 1W reproduktor a 3,5mm audio výstup
- Baterie 1750 mAh : mobilní provoz bez externího napájení
- Čtečka karet microSD : rozšíření úložiště
- 6osý senzor IMU BMI270 : měření pohybu a orientace
- Kompatibilita s Arduinem, ESP-IDF, PlatformIO a UiFlow2 : rozsáhlé programovací možnosti

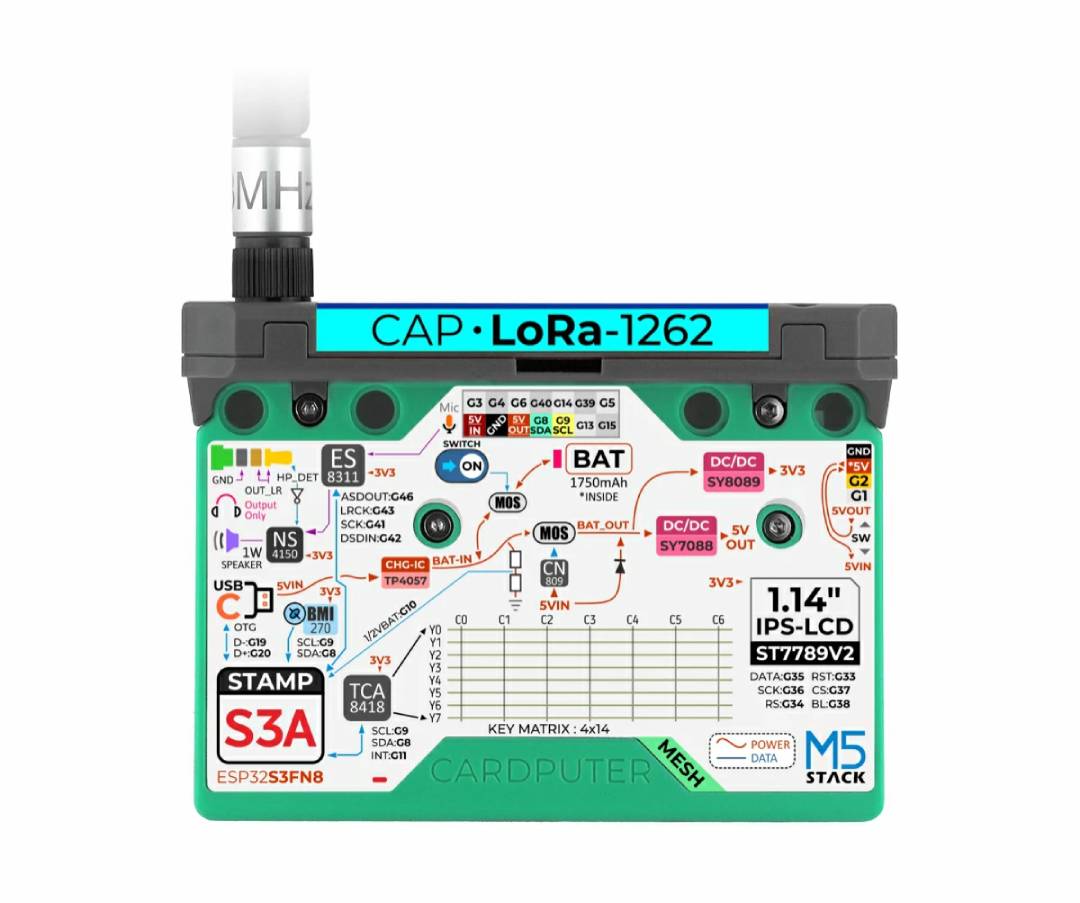

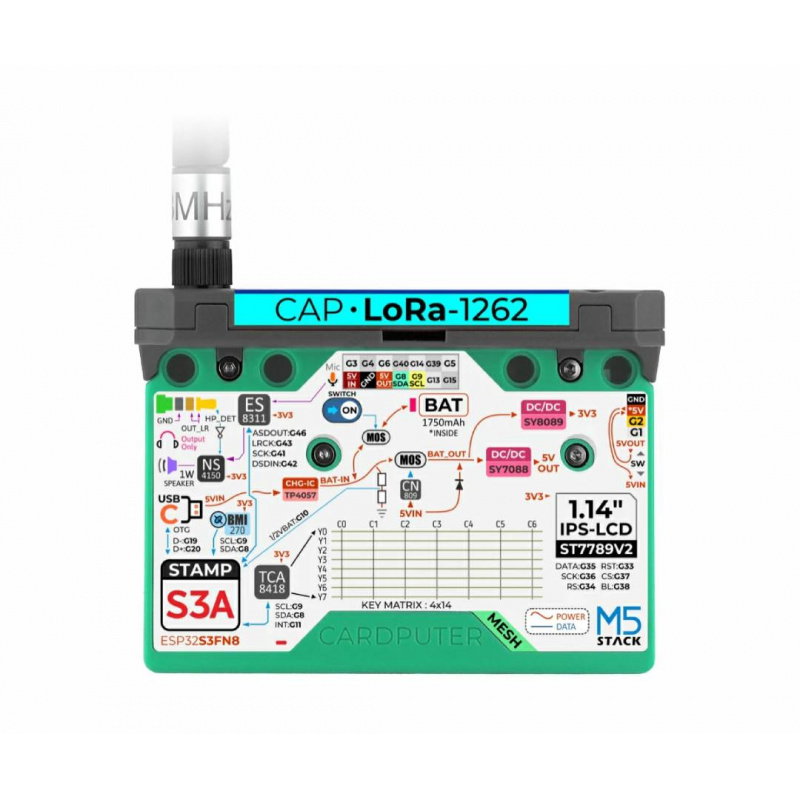

Rozložení pinů a konektivita v sadě Cardputer Mesh

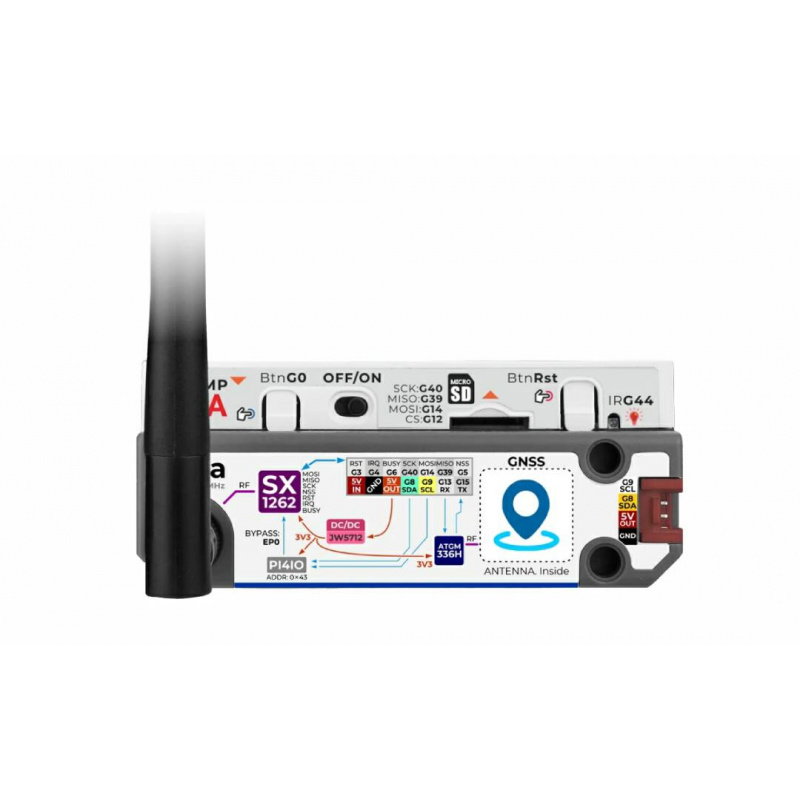

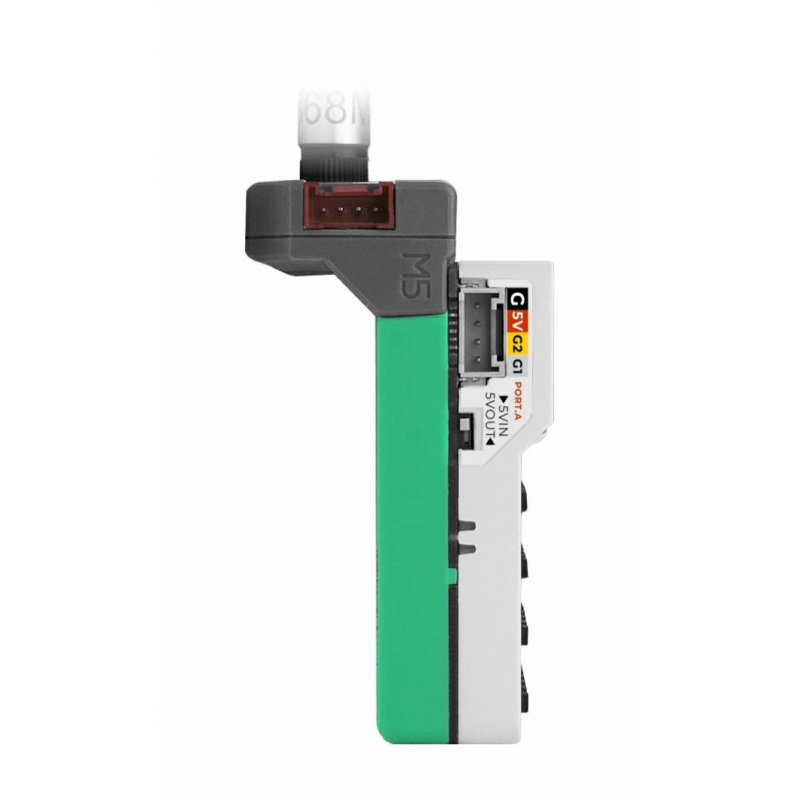

Sada je vybavena rozhraním Grove HY2.0-4P a rozšiřující sběrnicí EXT 2.54-14P , která umožňuje připojení dalších modulů, senzorů a periferií. Konektor LoRa-1262 komunikuje s řídicí jednotkou přes sběrnice SPI, UART a I2C , což zajišťuje plnou integraci rádiových a polohovacích funkcí. Modul LoRa používá externí anténu RP-SMA se ziskem 3 dBi , což zajišťuje stabilní komunikaci v sítích Mesh. Další port HY2.0-4P na modulu LoRa umožňuje snadné připojení dalších senzorů bez nutnosti navrhovat vlastní elektroniku.

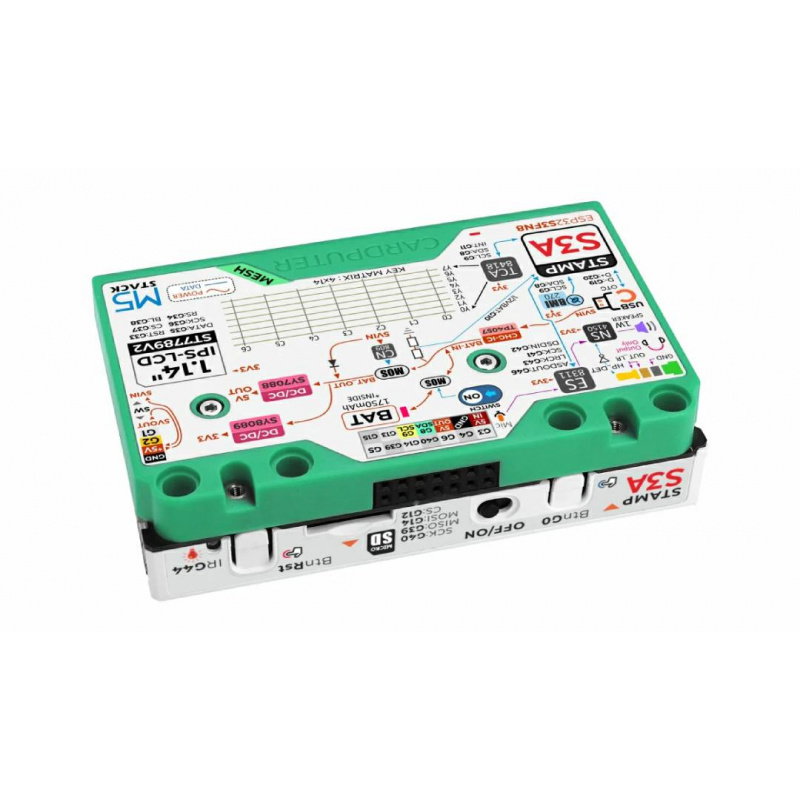

Cardputer-Adv je postaven na modulu Stamp-S3A.

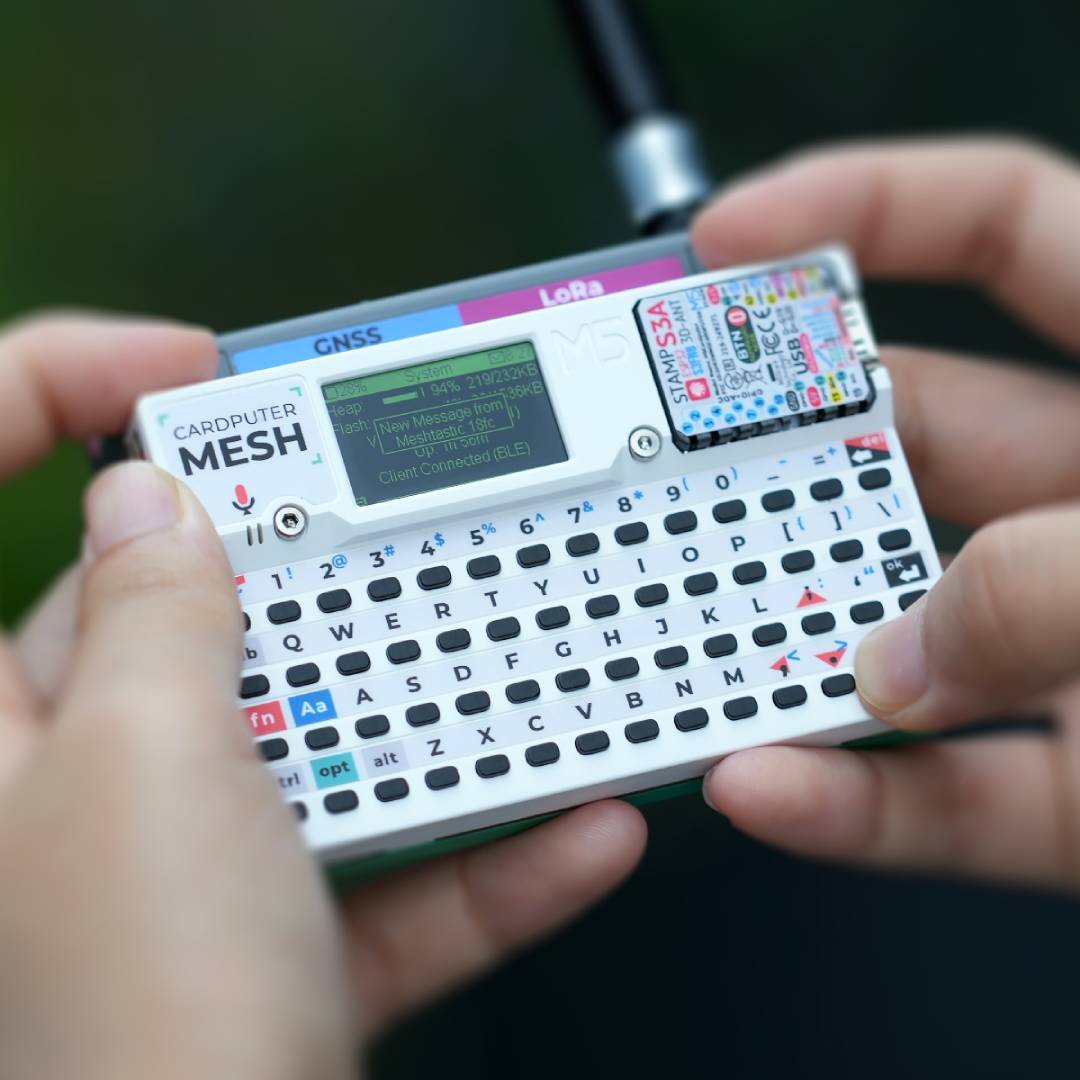

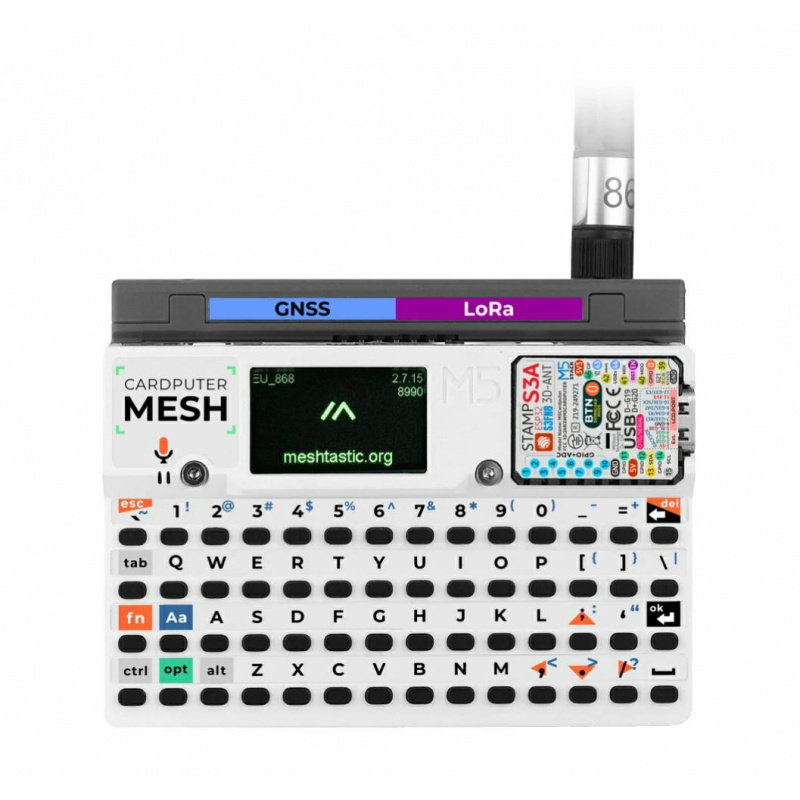

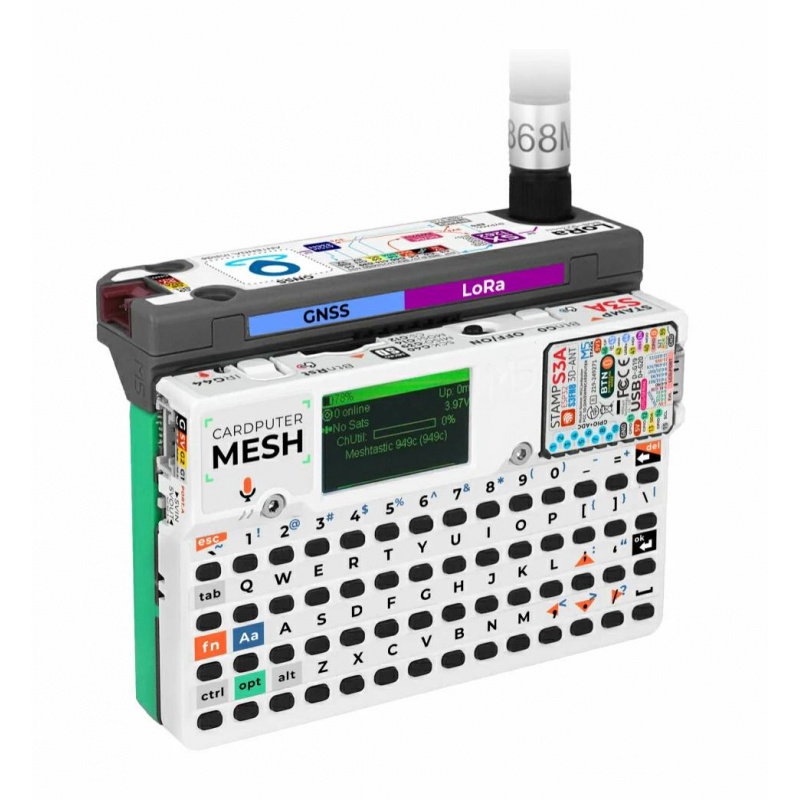

1,14palcový LCD displej a kompaktní klávesnice s 56 klávesami poskytují pohodlné zobrazení informací a zadávání příkazů.
Programování a vývoj projektů s ESP32-S3
Sada Cardputer Mesh je určena pro začátečníky i pokročilé programátory. Výrobce poskytuje knihovny a příklady pro Arduino IDE, ESP-IDF, PlatformIO a grafické prostředí UiFlow2 . To vám umožní rychle začít, bez ohledu na vámi preferovanou metodu programování. Platforma ESP32-S3 nabízí podporu pro bezdrátovou komunikaci Wi-Fi a Bluetooth a také bohatou sadu hardwarových rozhraní. Dostupné knihovny RadioLib a TinyGPSPlus vám umožňují snadno vytvářet vlastní aplikace využívající komunikaci LoRa, GPS lokalizaci, telemetrii a systémy pro monitorování a sledování objektů.

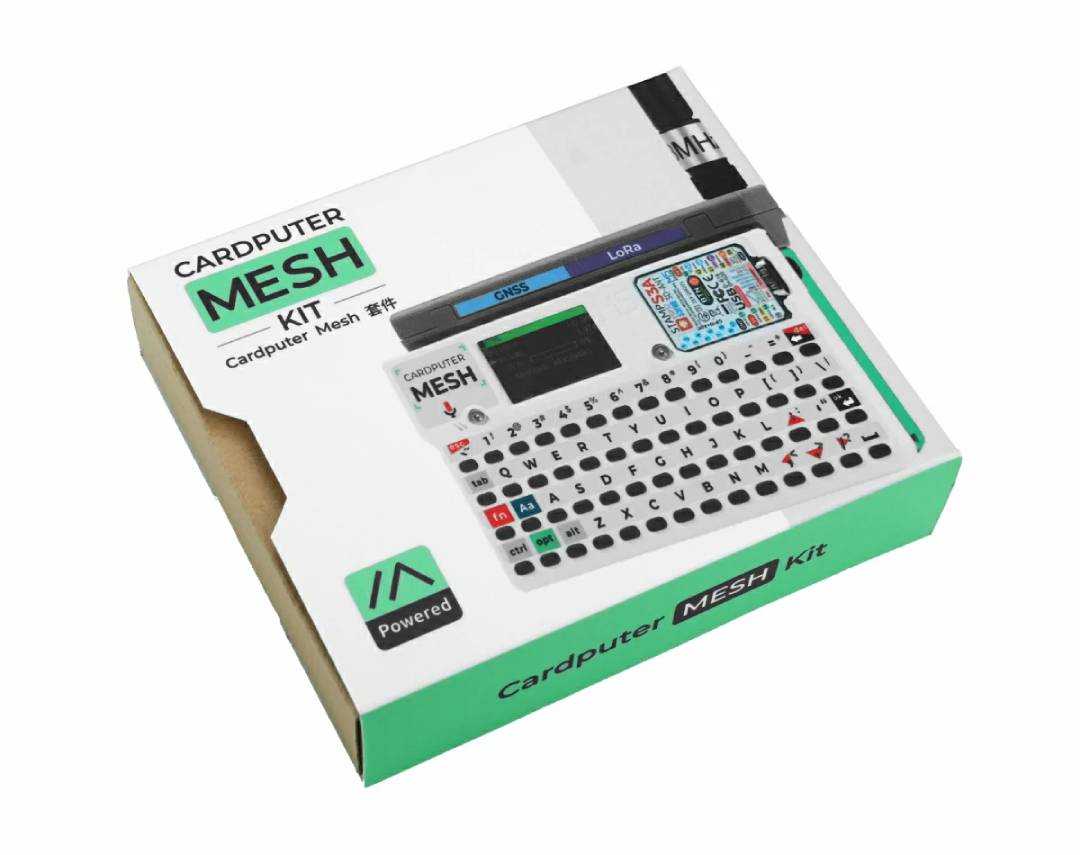

Obsah sady
- 1x Cardputer-Adv v zeleném pouzdře
- 1x Krytka LoRa-1262
- 1x anténa LoRa Rubber Duck s konektorem RP-SMA
- 2x šroub M2 x 4 mm
- 1x imbusový klíč 1,5 mm
- 1x Výstražná nálepka
Sada Cardputer Mesh Kit je dodávána s předinstalovaným firmwarem Meshtastic.
| Technické specifikace sady Cardputer Mesh Kit pro Meshtastic | |
|---|---|
| SoC | ESP32-S3FN8, dvoujádrový Xtensa LX7 až 240 MHz |
| Flash paměť | 8 MB |
| Externí paměť | microSD |
| Zobrazit | ST7789V2 1,14'', 240 x 135 pixelů |
| Klávesnice | 56 kláves, rozložení 4 x 14, ovládací síla 160 gf |
| Rozšiřující rozhraní | HY2.0-4P Grove, EXT 2.54-14P |
| IR | 1x infračervený zářič (IR) |
| Zvuk | Kodek ES8311, zesilovač NS4150B, reproduktor 8 Ω 1 W, mikrofon MEMS |
| IMU | BMI270 |
| Baterie | 1750 mAh |
| Provozní teplota | od 0 °C do 40 °C |
| Provozní proud Cardputer-Adv | DC 4,2 V při 120,2 mA |
| LoRa modul | SX1262 |
| LoRa pásmo | od 868 MHz do 923 MHz |
| Propustnost LoRa | až 300 kb/s |
| Vysílací výkon LoRa | +22 dBm |
| Citlivost přijímače LoRa | -147 dBm |
| LoRa anténa | RP-SMA, 3 dBi, 108 x 9,3 mm |
| Podporované modulace | FSK, GFSK, MSK, LoRa, OOK |
| GNSS modul | ATGM336H-6N @ AT6668 |
| GPS rozhraní | UART, výchozí 115200 bps @ 8N1 |
| Podporované systémy GNSS | GPS, QZSS, BD2, BD3, GAL, GLO |
| Počet GPS kanálů | 50 |
| Přesnost polohy GPS | < 1,5 m CEP50 |
| Frekvence aktualizací GPS | až 10 Hz |
| Čas prvního stanovení pozice | studený start 23 s, teplý start 1 s |
| Rozměry Cardputer-Adv | 84 × 54 × 19,6 mm |
| Rozměry krytky LoRa-1262 | 84 × 24 × 15,2 mm |
| Mše | 77,2 g |
