Modul převádí 15bitové digitální hodnoty na dvě nezávislá analogová napětí.
Popis produktu: DAC2 Hat převodník - GP8413 - rozšíření pro vývojové moduly M5StickC - M5Stack U068-B
DAC2 Hat je pokročilý digitálně-analogový převodní modul , navržený pro práci s vývojovými moduly StickC, StickC PLUS a StickC PLUS2 . Založeno na čipu GP8413 , který zaručuje vysokou přesnost a přesnost převodu signálu. Modul převádí 15bitové digitální hodnoty na dvě nezávislá analogová napětí, která mohou být v závislosti na konfiguraci od 0 V do 5 V nebo od 0 V do 10 V. Převodník poskytuje výjimečnou přesnost s chybou napětí pod 0,2 % a linearitou do 0,01 %. Umožňuje také připojit až 8 zařízení paralelně díky 3bitovému hardwarovému adresování, což zvyšuje jeho univerzálnost v různých aplikacích. Vestavěná funkce ochrany proti zkratu automaticky vypne výstupy v případě zkratu mezi piny a zemí, čímž chrání zařízení před poškozením. Modul M5Stack je ideální pro širokou škálu aplikací a kombinuje vysokou přesnost, škálovatelnost a zabezpečení v jednom kompaktním modulu.

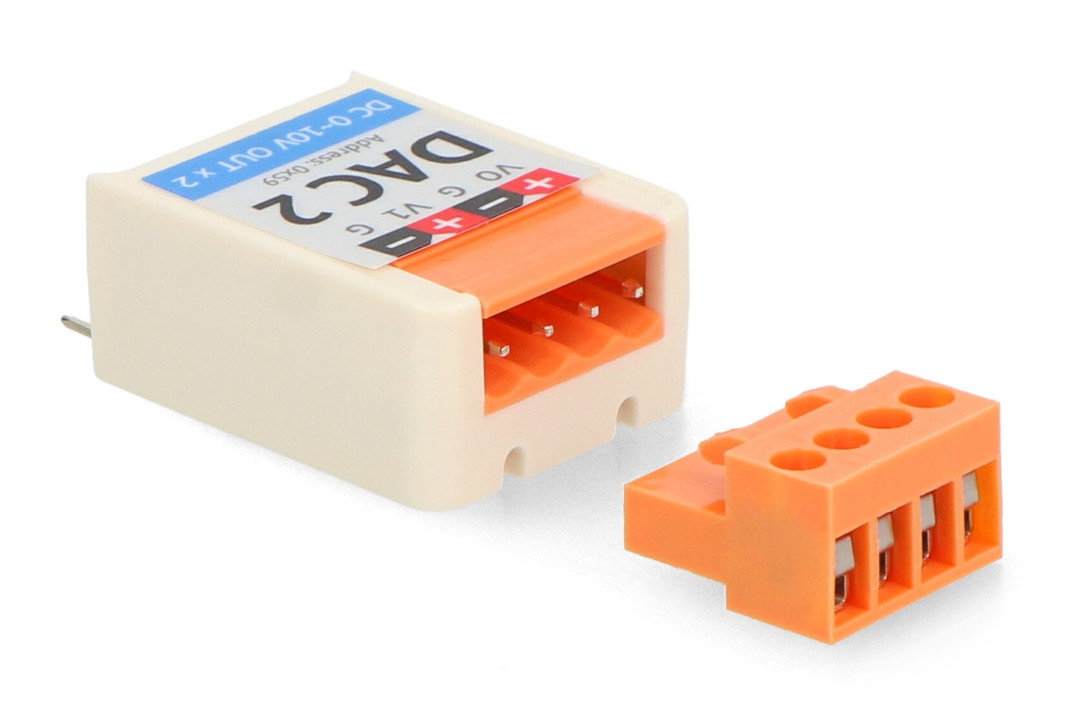

DAC2 Hat převodník - GP8413 - rozšíření pro vývojové moduly M5StickC - M5Stack U068-B.

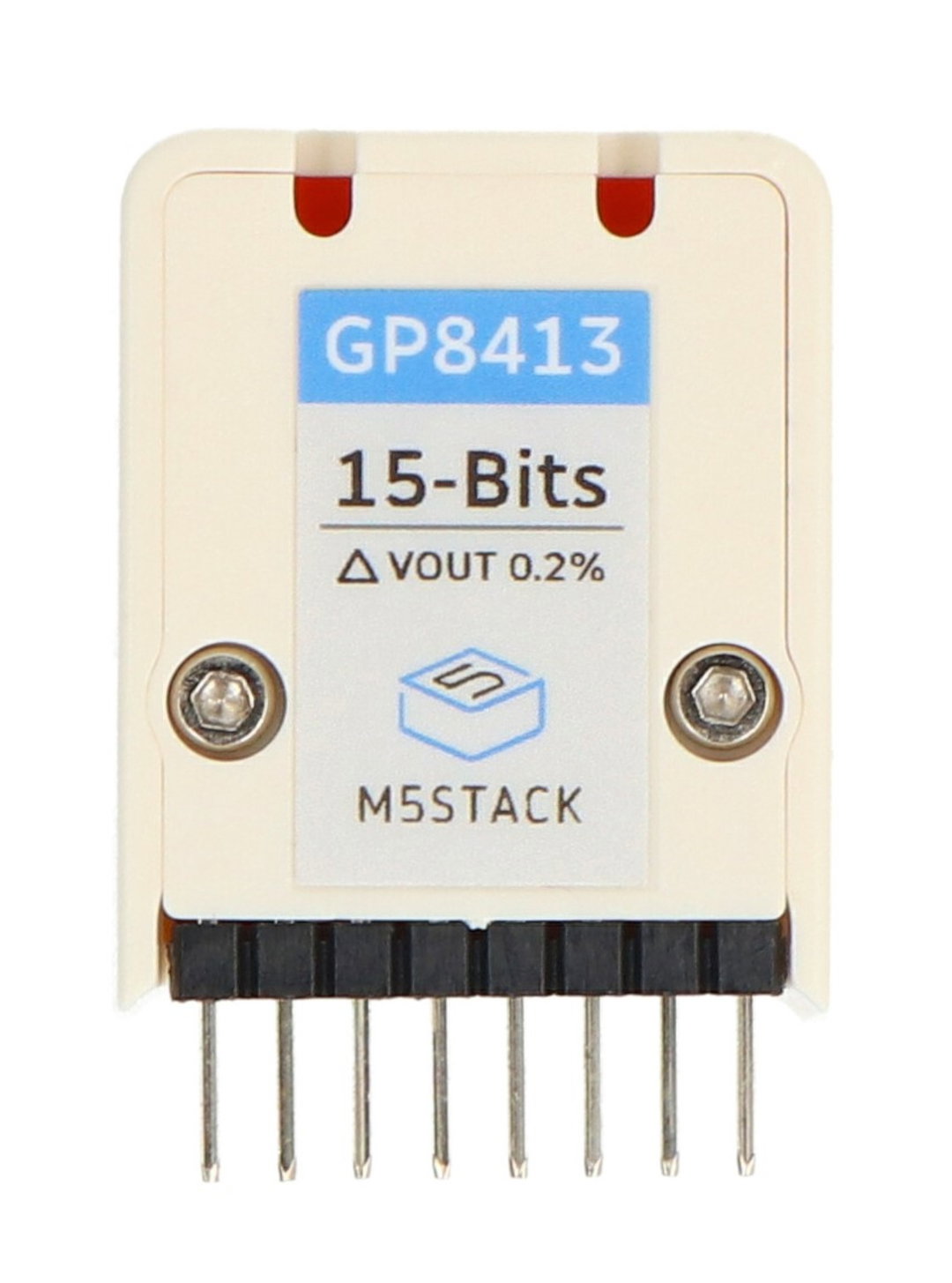

Modul je založen na čipu GP8413.
Zvláštnosti převodníku DAC2 Hat
- Kompatibilita : Poskytuje podporu pro vývojové moduly StickC, StickC PLUS a StickC PLUS2.
- I2C komunikace : výchozí adresa 0x59, měnitelná díky 3bitovému hardwarovému adresování, které umožňuje paralelní připojení až 8 zařízení.
- Vysoká přesnost : 15bitové rozlišení, chyba napětí <0,2 %, linearita 0,01 %.
- Nastavitelné výstupní napětí : maximální výstupní napětí až 10V, volitelný rozsah od 0V do 5V nebo 0V až 10V.
- Ochrana proti zkratu : automaticky se přepne do ochranného režimu a vypne výstupy v případě zkratu.
- Kompaktní rozměry : velikost modulu 35 x 24 x 13,7 mm umožňuje snadnou integraci do různých projektů.
Kloboukové aplikace DAC2
- Převod signálu : přesný převod digitálních signálů na analogové v elektronických aplikacích.
- Řízení otáček motoru : přesné řízení otáček elektromotorů .
- LED stmívače : ovládání jasu LED v různých aplikacích osvětlení.
- Invertory a napájecí zdroje : stabilizace a řízení napětí v energetických systémech.
- Izolace analogového signálu v průmyslu : oddělení analogových signálů pro zajištění bezpečnosti a přesnosti.
Náš obchod nabízí i další rozšíření pro vývojový modul M5StickC – podívejte se !

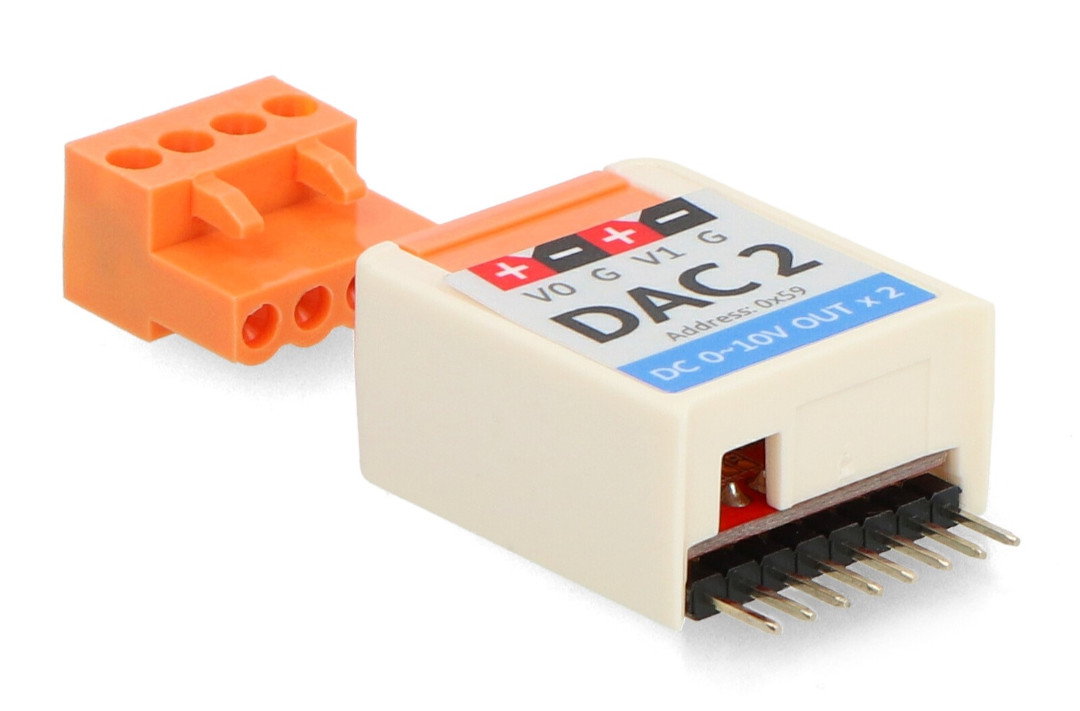

Modul převádí 15bitové digitální hodnoty na dvě nezávislá analogová napětí.

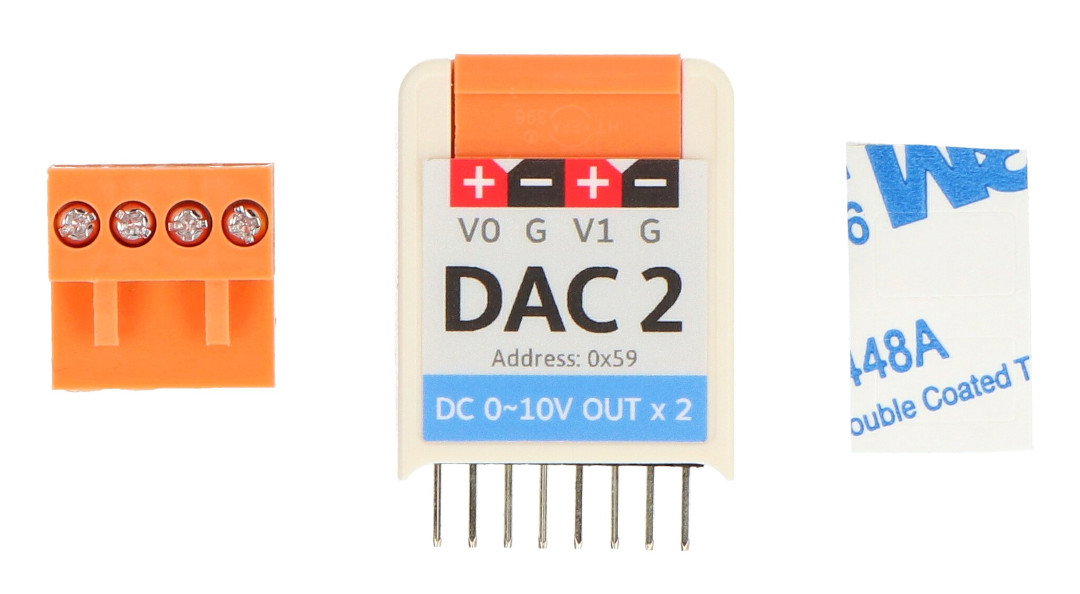

Prvky obsažené v sadě.
Technické specifikace převodníku
- Model: Klobouk DAC2
- DAC čip: GP8413
- Rozlišení: až 15 bitů
- I2C komunikace: 0x59 (výchozí)
- Maximální výstupní napětí: do 10V
- Chyba výstupního napětí: < 0,2 %
- Chyba linearity výstupního napětí: 0,01 %
- Provozní teplota: od 0°C do 40°C
- Rozměry: 35 x 24 x 13,7 mm
- Hmotnost: 6,7 g
Nastavte obsah
- 1x DAC2 Hat Converter Module
- 1x 4pinový montážní konektor - rozteč 3,96 mm
- 1x montážní nálepka
